Hierarchical Aggregation for 3D Instance Segmentation是一个用于实例分割的方法，他主要利用了点以及点集之间的空间关系，以此进行实例分割。大概步骤如下：

首先进行低带宽点汇集得到初步的实例以避免过度分割
之后进行动态带宽集合汇集以得到完整的实例
引入实例内网络进行去噪

文章链接

代码链接

1.网络结构

网络主要分为四大部分，分别是：逐点预测(point-wise prediction)、点汇集(point aggregation)、集合聚集(set aggregation)以及实例内预测(intra-instance prediction)，接线来将分别介绍这四部分。

1.1 逐点预测(point-wise prediction)

逐点预测主要做了特征提取的工作，并对提取的特征做了进一步处理以方便后续的操作。具体操作步骤如下：

首先将点云体素化
之后用多层曲面稀疏卷积形成一个类似U形状的网络来提取特征
再将点特征映射回点特征

接下来两个分支是并行的：

语义标签预测：
- 在点上使用两层的MLP以及softmax来预测每个类别的语义分数，取其中最高的分数作为当前点的类别标签。使用交叉熵损失来进行优化。
中心偏移向量预测：
- 在点上应用2层的MLP来预测逐点中心偏移向量，它表示从每个点到对应实例中心的偏移量。其中实例中心是每个实例所有点坐标的平均值。

具体来说，这部分U-net的结构：

def forward(self, input):

        output = self.blocks(input)#对输入应用块序列
        #将输出转换为张量
        identity = spconv.SparseConvTensor(output.features, output.indices,
                                           output.spatial_shape, output.batch_size
                                           )
        if len(self.nPlanes) > 1:
            output_decoder = self.conv(output)#编码器部分
            output_decoder = self.u(output_decoder)#U形结构部分
            output_decoder = self.deconv(output_decoder)#解码器部分
            #将卷积前的特征和卷积后的拼接起来
            output.features = torch.cat((identity.features, output_decoder.features), dim=1)
            output = self.blocks_tail(output)#通过一个tail_block
        return output

语义标签分支：

        # semantic segmentation branch
        self.semantic_linear = nn.Sequential(
            nn.Linear(width, width, bias=True),
            norm_fn(width),
            nn.ReLU(),
            nn.Linear(width, classes)
        )#两层的MLP，之后会跟上softmax

中心偏移向量分支：

        # center shift vector branch
        self.offset_linear = nn.Sequential(
            nn.Linear(width, width, bias=True),
            norm_fn(width),
            nn.ReLU(),
            nn.Linear(width, 3, bias=True)
        )#两层的MLP，之后会跟上softmax

具体结构如下：
在这里插入图片描述

1.2 点汇集(point aggregation)

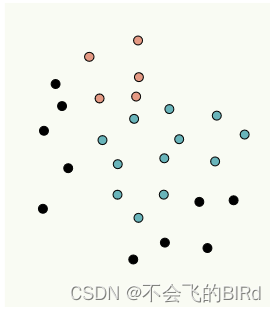

原始点集
在这里插入图片描述

点汇集是为了获得初步实例，主要做了两件事：

首先根据中心点偏移向量将点向实例中心移动： $x_{i}^{shift} = x_{i}^{origin} + \triangle x_{i}$ 移动后的情况如图：
其次，忽略所有的背景点，在同语义标签，并且彼此之间距离小于点聚合阈值r_point的点之间添加一条边。在遍历完所有的点之后，就得到了初步的实例。遍历之后的结果如图：

注：点聚合中的阈值 r_point 大小是固定的。

1.3 集合聚集(set aggregation)

进行点汇集之后会发现有很多小的实例，观察ground truth会发现实际上这些小的实例并不存在，因此分析可能是这些小的实例属于一个大的实例，因而有了集合汇聚。

将小尺寸的实例称为片段，将大尺寸的实例称为主实例

集合汇集和点汇集的思想类似，片段 m 加入主实例 n的条件：

在所有与片段m相同语义的主实例中，n的中心点离m的中心点最近
对于片段m和实例n，二者的中心点距离小于集合聚合阈值r_set

r_set 的定义:
$r_{set} = max(r_{size},r_{cls})$ $r_{size} = \alpha \surd \overline{ S_{prim}^{n} }$
r _size 表示特定大小的带宽,并且考虑 r _size相对于主实例 n 的大小 Sⁿ _prim 的平方根；
r_cls 表示特定类别的带宽，它是特定类别的统计平均实例半径。

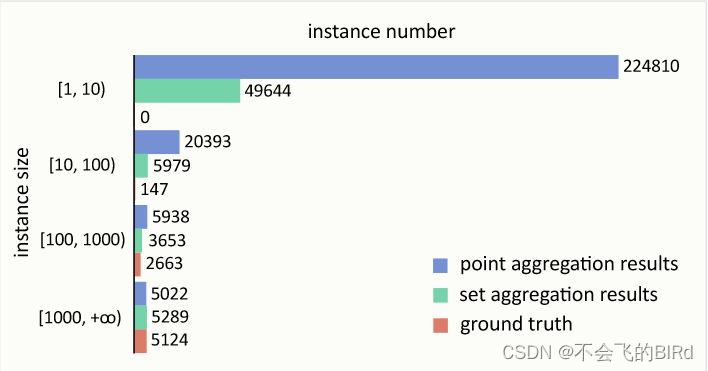

实例大小分布图：
由此可见，经过集合汇聚后更接近于真实状态实例大小的分布。在这里插入图片描述
集合汇聚之后的结果：

1.4 实例内预测(intra-instance prediction)

由于分层聚合可能会错误地吸收属于其他实例的片段，从而产生不准确的实例预测。因此，使用实例内预测网络来进一步细化实例。
首先，裁剪实例点云补丁作为输入，并使用 3D 子流形稀疏卷积网络来提取实例内部的特征。提取特征之后，掩膜分支预测二进制掩码以区分实例前景和背景。对于每一个预测实例，选择最匹配的真值作为掩码监督。
预测实例和真值重合的部分作为正标签，其他部分作为负标签。低质量的实力包含很少的实例级信息，他们对于优化mask分支毫无用处，因此只选择IoU大于0.5的分支作为训练样本。
除了mask预测之外，还需要实例确定性分数来対实例排名，利用mask对实例进行更好的评分。
首先使用mask过滤掉背景点的特征，随后将前景点的特征送入MLP以预测实例确定性得分。
其次，将真值和预测掩膜的IoU作为掩膜质量，使用该值监督实例的确定性。

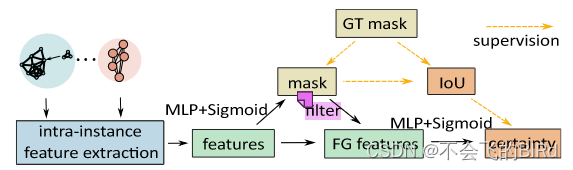

具体流程如下图：
在这里插入图片描述

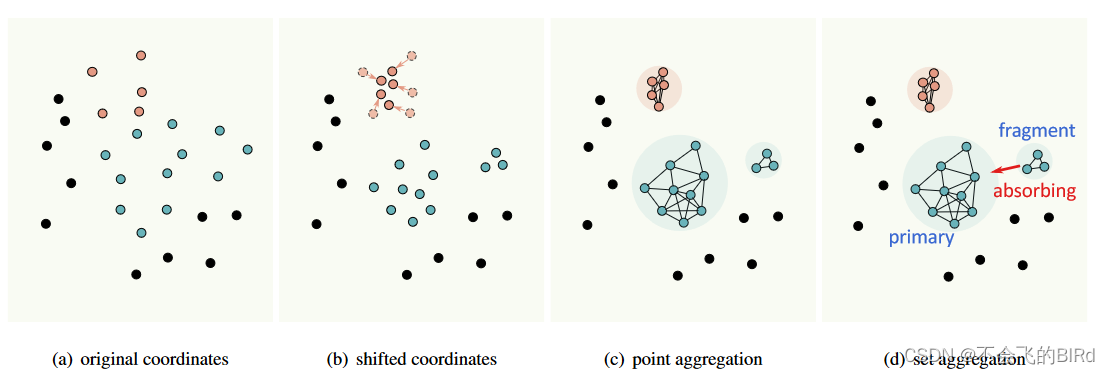

在层次聚合过程中，点的变化过程如图：

在这里插入图片描述

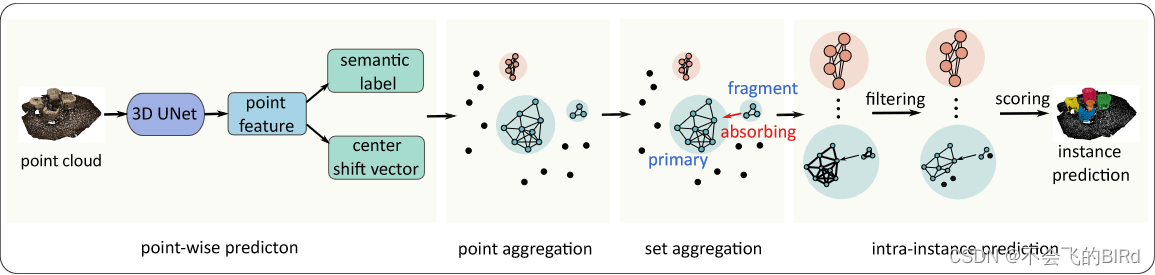

1.5 整体网络架构

在这里插入图片描述

2.损失函数

整个网络以end 2 end的方式从头开始训练，并通过由多个损失项组成的联合损失进行优化，主要包括四部分：
(这里的公式太多了，手打有点费时间，直接上图吧)

2.1语义分数的交叉熵损失

使用语义分数的交叉熵损失 L_seg 用于训练该分支，在论文中没有给出具体的形式，在代码中：
使用交叉熵损失：

    semantic_criterion = nn.CrossEntropyLoss(ignore_index=cfg.ignore_label).cuda()

具体的计算过程：

'''semantic loss'''
        semantic_scores, semantic_labels = loss_inp['semantic_scores']#获取分数和标签
        # semantic_scores: (N, nClass), float32, cuda
        # semantic_labels: (N), long, cuda

        semantic_loss = semantic_criterion(semantic_scores, semantic_labels)#计算损失

        loss_out['semantic_loss'] = (semantic_loss, semantic_scores.shape[0])

2.2中心移位向量的损失

在该计算过程中，背景点被忽略不计，计算公式如下：
在这里插入图片描述
其中，1(*)是指标函数；P是整个点集；P_fg是前景点集；w(pi) 是一个点加权项（越靠近实例中心的点越少依赖于偏移向量，因此对损失贡献更少）。

'''偏移损失'''
        pt_offsets, coords, instance_info, instance_labels = loss_inp['pt_offsets']
        # pt_offsets: (N, 3), float, cuda
        # coords: (N, 3), float32
        # instance_info: (N, 9), float32 tensor (meanxyz, minxyz, maxxyz)
        # instance_labels: (N), long

        gt_offsets = instance_info[:, 0:3] - coords   # (N, 3)
        pt_diff = pt_offsets - gt_offsets   # (N, 3)
        pt_dist = torch.sum(torch.abs(pt_diff), dim=-1)   # (N)

        valid = (instance_labels != cfg.ignore_label).float()

        offset_norm_loss = torch.sum(pt_dist * valid) / (torch.sum(valid) + 1e-6)
        loss_out['offset_norm_loss'] = (offset_norm_loss, valid.sum())
