本文介绍了使用STM8S103F3P6微控制器通过TIM2定时器配置PWM输出的过程。在调试过程中发现PC5引脚无法输出信号的问题，并最终解决。关键在于正确配置引脚功能。

最近由于项目需要，用到STM8S103F3P6，开发方式采用库函数方式开发，编译环境为ST Visual Develop+Cosmic CxSTM8 32K 4.3.4。初始化PWM的程序如下：

void TIM2_Init(void)
{
    TIM2_TimeBaseInit(TIM2_PRESCALER_1, 999);/*1分频 ，计数值8000，频率=16M/8000=2kHZ*/
    /* PWM1 Mode configuration: Channel1 */
    /*TIM2 Channel1 duty cycle = [TIM2_CCR1/(TIM2_ARR + 1)] * 100 = 50 */
    TIM2_OC1Init(TIM2_OCMODE_PWM1, TIM2_OUTPUTSTATE_ENABLE,500, TIM2_OCPOLARITY_HIGH);
    TIM2_OC1PreloadConfig(ENABLE);
    /* PWM2 Mode configuration: Channel2 */
    TIM2_OC2Init(TIM2_OCMODE_PWM2, TIM2_OUTPUTSTATE_ENABLE,500, TIM2_OCPOLARITY_HIGH);
    TIM2_OC2PreloadConfig(ENABLE);
    /* PWM3 Mode configuration: Channel3*/
    TIM2_OC3Init(TIM2_OCMODE_PWM2, TIM2_OUTPUTSTATE_ENABLE,500, TIM2_OCPOLARITY_HIGH);
    TIM2_OC3PreloadConfig(ENABLE);
    TIM2_Cmd(ENABLE);
}

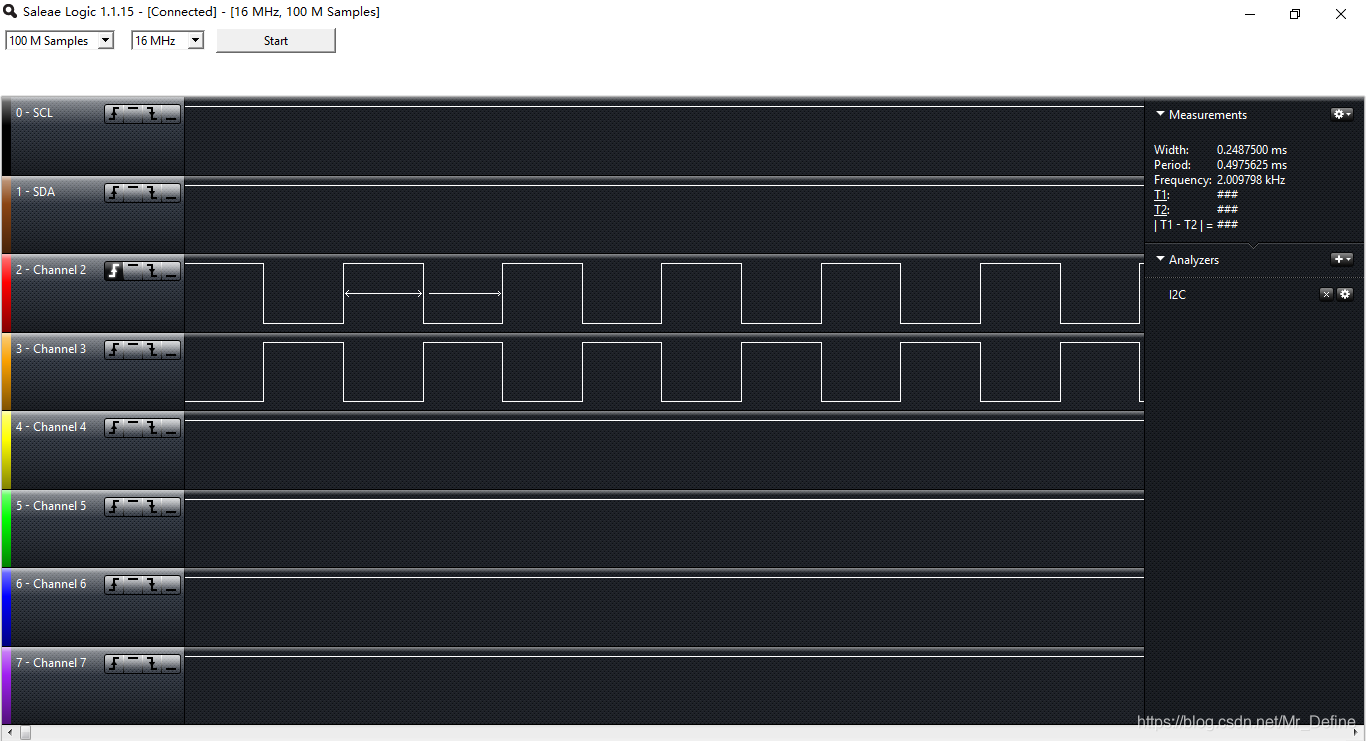

结果在用逻辑分析仪去抓PC5脚一直抓不到信号，但是TIM2的CH3通道PD3脚却可以抓到信号。

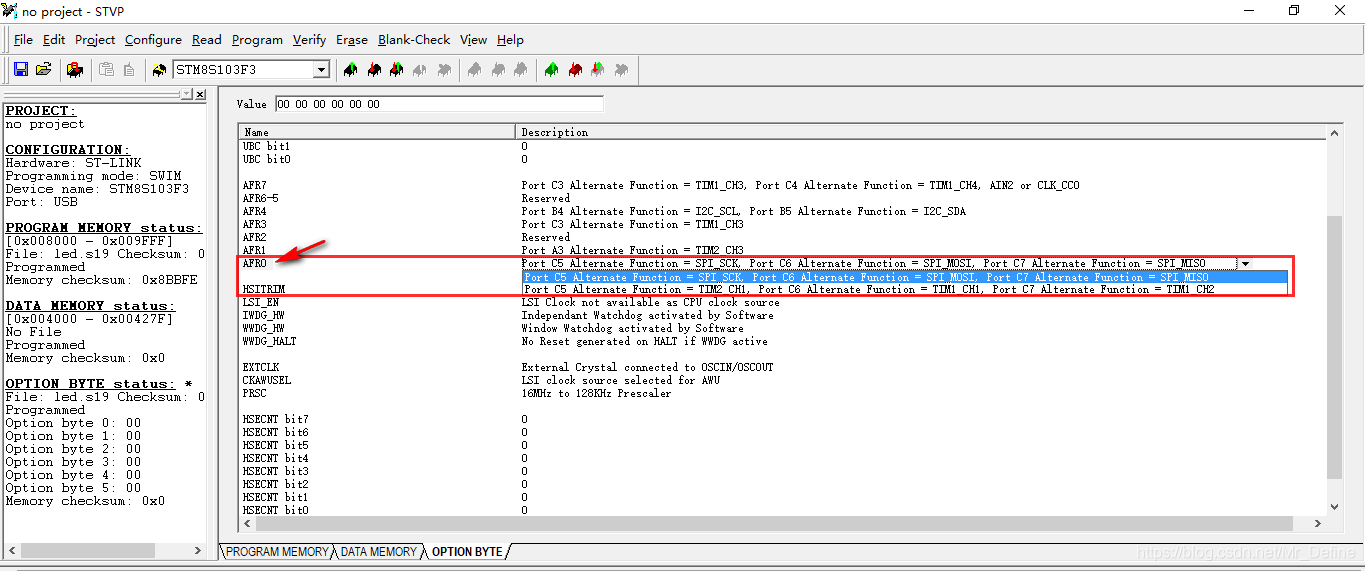

原因是：我在STVP这个烧录软件里面，把PC5选成了SPI引脚，要选成定时器引脚才可以输出PWM。
