NR PDSCH(五) PDSCH 信道编码与调制流程

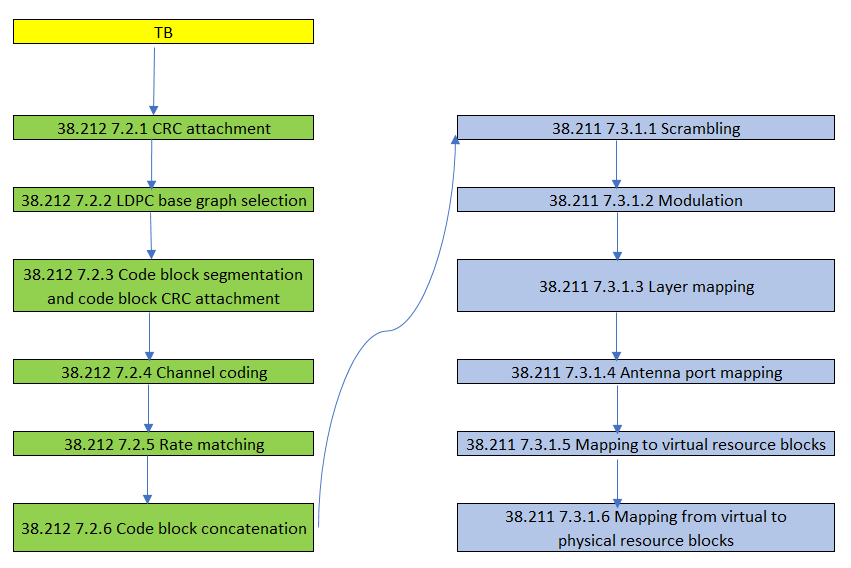

下面是协议中规定的PDSCH信道编码调制及资源映射流程图。





先看NR PDSCH 信道编码部分。NR数据信道采用LDPC编码方案。物理层首先对来自MAC层的传输块Transport Block，添加循环冗余校验比特（TB-CRC），然后进行码块分段。如果被分割为多个编码块Code Block，则需要为每个CB添加基于CB的循环冗余校验比特 CB-CRC，然后对每个码块进行LDPC编码，且根据冗余版本信息进行速率匹配。最后执行码块内比特交织与码块级联操作，LDPC码的完整编码流程如上图中的绿色部分所示。



而最关键的部分就是LDPC 编码过程，大致过程就是c bit 流经过和校验矩阵parity check matrix 运算后，得到编码矩阵H；其中c Bit流为MAC 层TBS 经过添加CRC 和码块分割等处理后的信息bit;而校验矩阵parity check matrix，是根据信息bit长度，码率，Base Graph选择后，根据一定的规则生成的。这里的Base Graph (BG),可以认为是校验矩阵的生产模板。

下面来具体看下每一步的大概过程。



Transport block CRC attachment
