灰点相机结合NPN光电开关实现外触发。

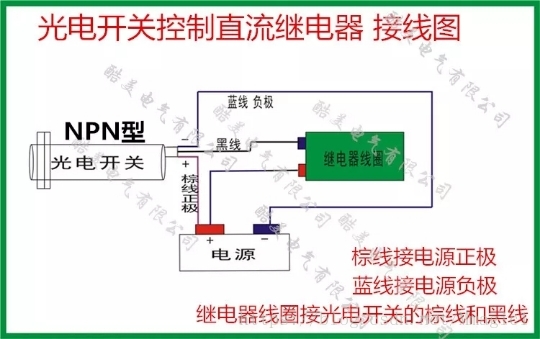

NPN光电开关接线方式:
光电开光有三根线:
棕色:电源正极;
蓝色:电源负极;
黑色:信号触发接线;

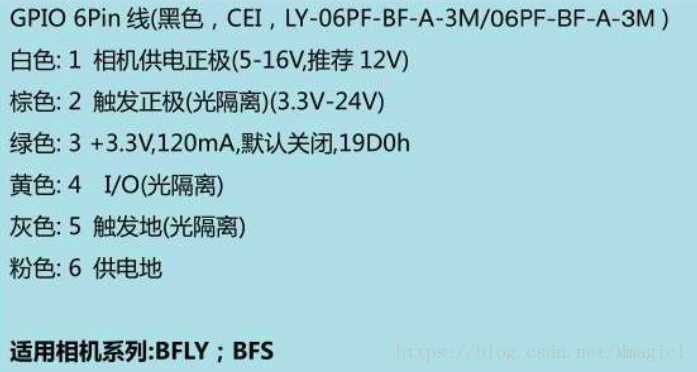

灰点相机,常见接头为6Pin线接头,接线脚为如下所示:
在外触发中,只需要用到1、2、5、6四根线;
1、接电源正极+12v;
6、接电源负极;
5、灰色接NPN光电开关黑色信号线;未触发状态时,无电压;触发时电压为0v;
2、棕色接电源正极;
在光电开关未触发时,25线两端电势差为0;触发时,25线两端电势差为11.2v;
相机触发模式选择 on;
触发方式为line0;
