面向对象分析与设计时序图的困惑

面向对象分析与设计我感觉很难理解，比如时序图有时比较宏观 描述业务，有时又到代码级别，怎么解决这种困惑。

针对面向对象分析与设计中时序图的抽象层次困惑，其本质在于未明确建模目标的分层和不同阶段的关注点。以下结合理论与实践，提供系统性解决方案：

---

一、明确时序图的抽象层级

时序图的抽象层次可分为三类，需根据目标选择合适粒度：

1. 业务级时序图
   • 目标：描述用户与系统、系统间的高层交互流程。
   • 特点：
   ◦ 对象为角色（如用户、外部系统）和核心业务模块（如订单服务、支付网关）。
   ◦ 消息对应业务动作（如“提交订单”“调用风控接口”），不涉及具体方法名。
   • 示例：电商下单流程中，用户→前端→订单服务→库存服务的调用链，体现跨系统协作。

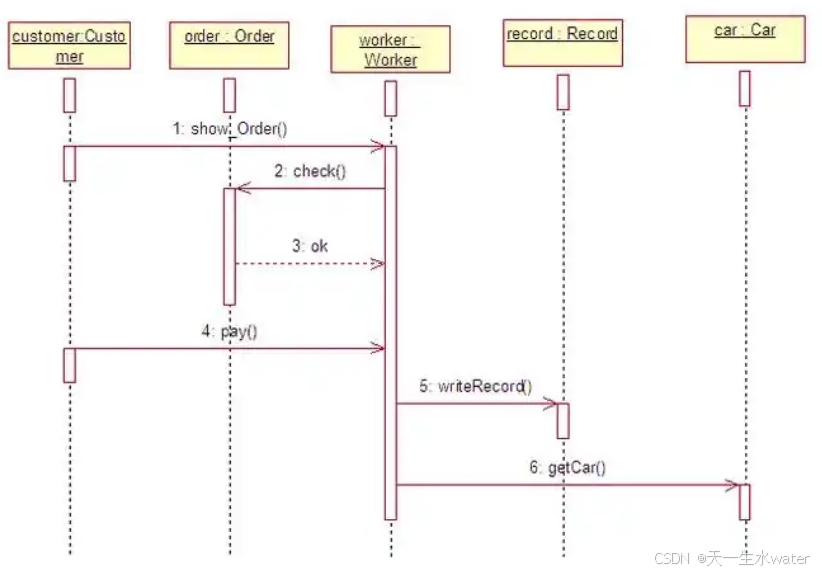

2. 设计级时序图
   • 目标：展示模块间接口调用与逻辑流程，衔接业务与代码。
   • 特点：
   ◦ 对象为类或组件（如OrderController、PaymentService）。
   ◦ 消息对应接口方法（如createOrder()、deductStock()），包含参数和返回值。
   • 示例：订单创建时，OrderController调用InventoryService.checkStock()，再调用PaymentService.process()。

3. 代码级时序图
   • 目标：验证具体方法调用是否符合设计，常用于调试和代码评审。
   • 特点：
   ◦ 对象细化到类实例（如OrderServiceImpl@1234）。
   ◦ 消息精确到方法实现细节（如calculateTax(invoice: Invoice)）。
   • 示例：PaymentService内部调用RiskEvaluator.validate()和BankAPI.transfer()的时序。

---

二、分层绘制策略

1. 自顶向下拆解

• Step 1：先绘制业务级时序图，明确核心流程和外部依赖。
• Step 2：对每个业务模块拆解为设计级时序图，定义接口和交互顺序。
• Step 3：针对关键类方法绘制代码级时序图，验证设计可行性。

2. 使用工具统一管理

• PlantUML/Mermaid：通过代码生成多层级时序图，保持一致性。
• 分层标注：在图中注明抽象层级（如注释“业务级：用户与系统交互”）。

3. 衔接业务与代码的实践方法

• 模式匹配：将业务动作映射到设计模式（如“支付流程”对应策略模式）。
• 消息映射表：建立业务消息→接口方法→代码方法的对照表（如表1）。

业务消息	设计级方法	代码级方法
“用户提交订单”	OrderController.create()	OrderServiceImpl.save(orderDTO)

---

三、解决困惑的具体技巧

1. 问题空间与解空间的分离
   • 业务层：关注“做什么”（如用户需要下单），用时序图描述端到端流程。
   • 代码层：关注“怎么做”（如如何实现幂等性），用时序图验证技术细节。

2. 使用“泳道”划分责任边界
   • 垂直泳道表示不同系统/模块，水平消息表示跨边界交互，避免混淆抽象层次。

   @startuml
   actor 用户 as User
   participant "前端" as Frontend
   participant "订单服务" as OrderService
   participant "库存服务" as Inventory

   User -> Frontend: 提交订单
   Frontend -> OrderService: POST /orders
   OrderService -> Inventory: 检查库存
   Inventory --> OrderService: 库存充足
   OrderService --> Frontend: 返回订单ID
   Frontend --> User: 显示成功
   @enduml


3. 结合其他UML图消除歧义
   • 类图：定义对象结构，避免时序图中对象属性混乱。
   • 状态图：描述对象生命周期，补充时序图的状态变迁逻辑。

---

四、案例分析：电商系统退款流程

1. 业务级时序图
   • 用户→客服系统→订单服务→支付网关，消息为“申请退款”“调用退款接口”。
2. 设计级时序图
   • RefundController→RefundService.process()→PaymentGateway.refund()。
3. 代码级时序图
   • RefundServiceImpl调用validateRequest()、lockFunds()、updateOrderStatus()。

---

总结

时序图的抽象层级困惑本质是视角切换问题。解决方案可归纳为：

1. 明确分层：区分业务、设计、代码三级目标。
2. 工具辅助：通过PlantUML等工具统一管理多层级模型。
3. 模式衔接：建立业务到代码的映射关系，避免断层。
   通过以上方法，可在宏观业务与微观代码间建立可追溯的桥梁，提升分析与设计效率。
