本文介绍了Verilog代码中的一个模块，包含一个25位的计数器和一个测试模块，用于控制LED灯的切换。计数器在系统时钟上升沿触发，当计数达到最大值时，LED状态反转。

module counter #(
    parameter MAX_CNT_HALF_1SEC = 25'd25_000_000
)
(
    input       wire    sys_clk     ,
    input       wire    sys_rst_n   ,

    output      reg     led
);
    reg			[24:00]		 cnt_half_1sec ; // 25 bit
    wire				 add_cnt_half_1sec ;
    wire				 end_cnt_half_1sec ;
    // parameter			 MAX_CNT_HALF_1SEC = 25_000_000 ;
    always @(posedge sys_clk or negedge sys_rst_n) begin
        if(~sys_rst_n) begin
            cnt_half_1sec <= 0;
        end else begin
            if(add_cnt_half_1sec) begin
                if(end_cnt_half_1sec) begin
                    cnt_half_1sec <= 0;
                end else begin
                    cnt_half_1sec <= cnt_half_1sec + 25'h1;
                end
            end else begin
                cnt_half_1sec <= cnt_half_1sec;
            end
        end
    end
    assign add_cnt_half_1sec = 1'b1 ;
    assign end_cnt_half_1sec = add_cnt_half_1sec && ( cnt_half_1sec == MAX_CNT_HALF_1SEC - 1'b1 );

    always @(posedge sys_clk or negedge sys_rst_n) begin
        if(~sys_rst_n) begin
            led <= 0 ;
        end else begin
            if(end_cnt_half_1sec) begin
                led <= ~led ;
            end else begin
                led <=  led ;
            end
        end
    end

endmodule

`timescale 1ns/1ns
module test();
    reg                       sys_clk    ;
    reg                       sys_rst_n  ;
    wire                      led        ;

    parameter CYCLE = 20 ;
    // defparam  counter_insert.MAX_CNT_HALF_1SEC = 20 ;

counter
#(
    .MAX_CNT_HALF_1SEC (20)
)
counter_insert
(
    .sys_clk                ( sys_clk   ),
    .sys_rst_n              ( sys_rst_n ),

    .led                    ( led       )
);

    initial begin
        sys_clk   <= 1'b1 ;
        sys_rst_n <= 1'b1 ;
        #( 210 )          ;
        sys_rst_n <= 1'b0 ;
        #( 50 )           ;
        sys_rst_n <= 1'b1 ;
        #( 1000 )         ;
        $stop             ;
    end

    always #( CYCLE / 2 ) sys_clk   <= ~sys_clk ;

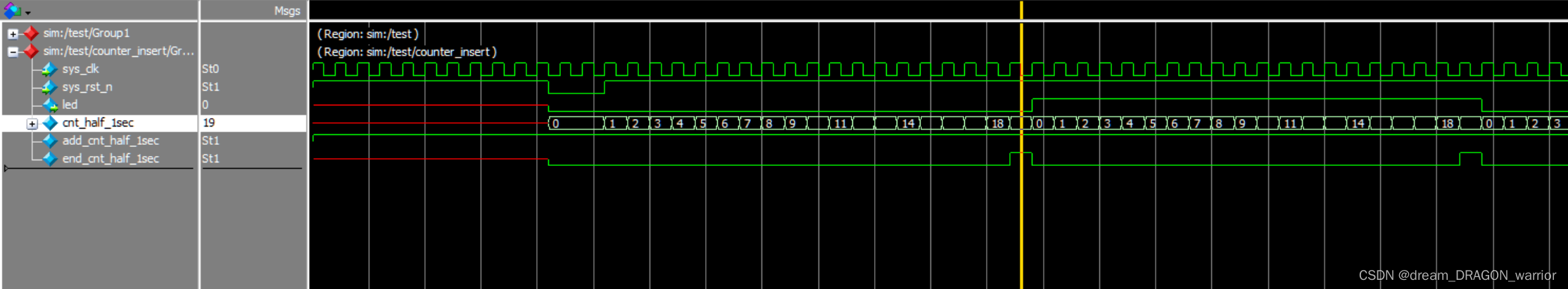

endmodule
