OpenCVSharp学习笔记（七）绘制直线&矩形

绘制直线

函数介绍

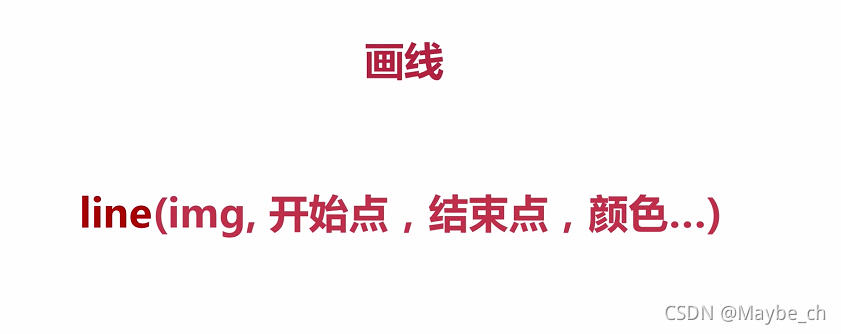

绘制直线我们用到Cv2.Line函数

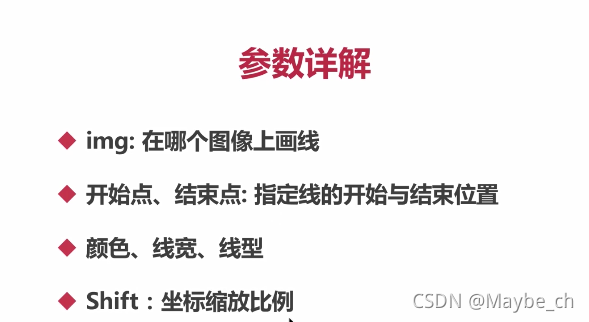

我们来看下这个函数都有哪些参数

public static void Line(InputOutputArray img, Point pt1, Point pt2, Scalar color, int thickness = 1, LineTypes lineType = LineTypes.Link8, int shift = 0);

下面我写一个示例

示例

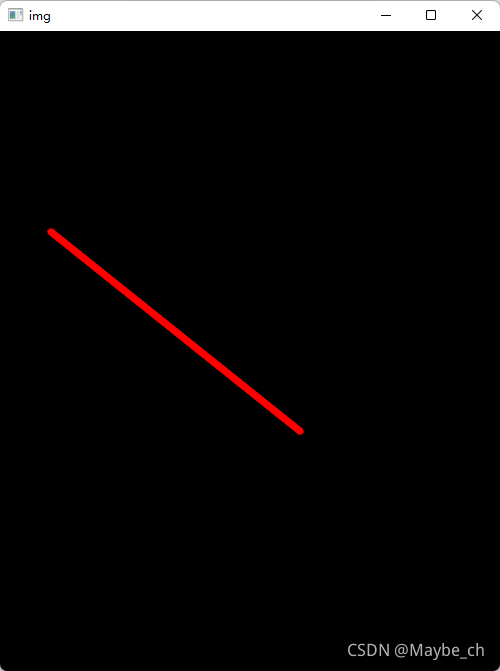

 //画直线 从坐标（10,400）到（300,400），颜色为R255,宽度为5
 //LineTypes.Link4 LineTypes.Link8  LineTypes.AntiAlias 越来越平滑
 Cv2.Line(img, new Point(50, 200), new Point(300, 400), Scalar.Red, 5, LineTypes.AntiAlias);

LineTypes这个参数按这个顺序排列线段LineTypes.Link4 LineTypes.Link8 LineTypes.AntiAlias 越来越平滑，设置为LineTypes.Link4时，画斜线会看到线条锯齿

绘制矩形

函数介绍

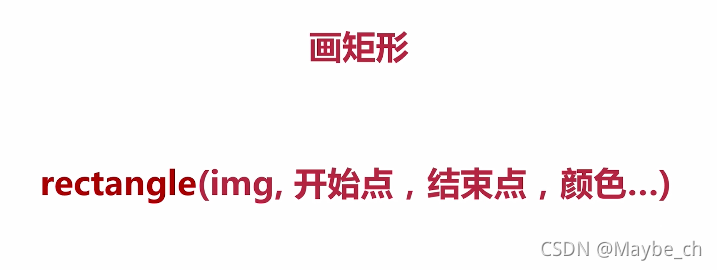

矩形的绘制和绘制线条的差距不大，值得注意的是将thickness设置为负值，绘制出的矩形会被填充

public static void Rectangle(Mat img, Point pt1, Point pt2, Scalar color, int thickness = 1, LineTypes lineType = LineTypes.Link8, int shift = 0);

示例

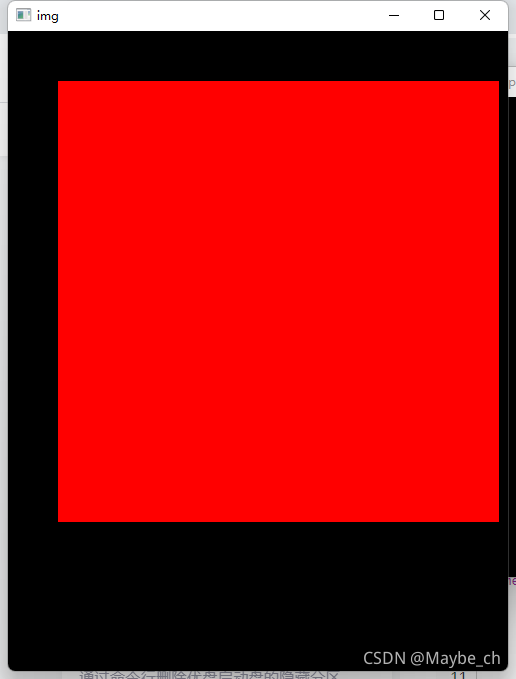

Cv2.Rectangle(img, new Point(50, 50), new Point(490, 490), Scalar.Red, -1,LineTypes.Link8);
