🔥 内容介绍

一、研究背景与核心问题

1.1 技术背景与应用价值

在全球能源转型与双碳目标驱动下，插电式混合动力车辆（PHEV）凭借 "电力 - 燃油" 双能源互补优势，成为衔接传统燃油车与纯电动车的关键过渡车型。数据显示，配备 40 英里纯电续航的 PHEV 可覆盖 50% 以上日常通勤的纯电驱动需求，但其能源管理策略（EMS）的优劣直接决定燃油经济性提升空间 —— 优化的功率分配策略可使油耗降低 13%-15%，同时延长电池使用寿命。

1.2 能源管理的核心挑战

PHEV 能源管理的本质是在满足驾驶员功率需求的前提下，实现内燃机（ICE）与电动机（MG）的动态功率分配，其核心挑战集中于三点：

• 多模式动态耦合：需在纯电、混合驱动、充电、能量回收四种模式间无缝切换，各模式下损耗特性差异显著；

• 强约束复杂性：存在电池 SOC（0.2-0.8）、电机扭矩 / 转速、机械制动非负性等硬约束，且约束间存在耦合关系；

• 实时性严苛要求：车载控制器需在毫秒级（0ms）响应工况变化，传统全局优化算法（如动态规划 DP）因计算复杂度高无法在线应用。

二、MPC 框架与凸优化适配性分析

2.1 MPC 在 PHEV 能源管理中的核心优势

模型预测控制（MPC）通过 "滚动优化 - 反馈校正" 机制，将长时域优化拆解为短时域在线求解问题，天然适配 PHEV 能源管理需求：

• 约束显式处理：可将 SOC 边界、功率限制等硬约束直接嵌入优化模型，避免不可行解；

• 预测能力集成：结合 V2X 技术获取未来车速预测，通过车辆动力学模型预判状态演变；

• 鲁棒性保障：每周期基于实际状态更新优化，抵消模型误差与工况预测偏差。

2.2 凸优化的关键作用

MPC 的实时性依赖于优化问题的可解性，而 PHEV 能源管理的非线性特性（如发动机燃油消耗率、电池充放电效率的非线性）导致原始问题非凸。凸优化通过合理重构，将问题转化为具有全局最优解的标准形式，为高效求解奠定基础，其核心转化路径包括：

• 采用序列二次规划（SQP）将非线性规划（NLP）拆解为二次规划（QP）子问题迭代求解；

• 对高度非线性项实施连续凸化（SCvx），通过伪谱离散化保证递归可行性；

• 保留功率平衡等核心非线性损耗模型，证明其可转化为线性状态动力学的凸优化问题。

三、ADMM 与 CVX 的算法原理及融合机制

3.1 交替方向乘子法（ADMM）核心机制

ADMM 作为分布式凸优化算法，基于 "分解 - 协调" 思想处理可分离结构问题，其求解流程分为三步迭代（以 PHEV 功率分配为例）：

1. 子问题分解：将总功率分配问题拆分为 ICE 功率优化、MG 功率优化、电池 SOC 约束三个子问题，各子问题独立求解；

1. 交替优化：固定拉格朗日乘子，分别最小化各子问题的增广拉格朗日函数，得到局部最优解；

1. 乘子更新：基于子问题解的偏差修正拉格朗日乘子，直至收敛条件满足（残差 < 1e-4）。

该机制的核心优势在于：

• 计算复杂度与问题规模呈线性关系（O (n)），内存占用低；

• 并行求解特性适配嵌入式平台，长时域（≥1000 样本）优化仍能满足实时性；

• 对初始值鲁棒性强，避免局部最优陷阱。

3.2 CVX 工具包的功能定位

CVX 作为 MATLAB 环境下的凸优化建模语言，其核心价值在于简化问题表述与求解器调用：

• 提供自然数学语法描述目标函数与约束，自动识别凸性并转化为标准形式；

• 内置 SeDuMi、SDPT3 等求解器接口，无需手动推导 KKT 条件；

• 适合快速原型开发与离线验证，但通用化设计导致计算效率较低（比 ADMM 慢 1000 倍以上）。

3.3 ADMM 与 CVX 的融合实现

融合策略采用 "CVX 建模 + ADMM 求解" 的协同架构：

1. 建模层：通过 CVX 定义目标函数（最小化燃油消耗 + 电池损耗）与约束（功率平衡、SOC 范围、部件限值），生成标准凸优化模型；

1. 求解层：调用自定义 ADMM 求解器替代 CVX 默认求解器，利用 ADMM 的分解特性加速计算；

1. 验证层：通过 CVX 自带的可行性检查功能，验证 ADMM 解的最优性与约束满足度。

四、研究结论与未来展望

4.1 核心结论

1. 凸优化重构是解决 PHEV 能源管理非线性问题的关键，可在保留损耗特性的同时保证全局最优解存在性；

1. ADMM 与 CVX 的融合架构实现 "建模便捷性" 与 "求解高效性" 的平衡，较单一算法性能提升显著；

1. 该策略在长时域 MPC 中优势突出，为智能网联 PHEV 的实时能源管理提供可行方案。

4.2 未来研究方向

1. 模型深化：引入电池老化模型与温度因子，优化多目标成本函数；

1. 算法改进：结合深度学习预测未来工况，动态调整 ADMM 迭代参数；

1. 工程落地：移植算法至车载嵌入式平台（如 TI TMS320 系列），开展实车验证。

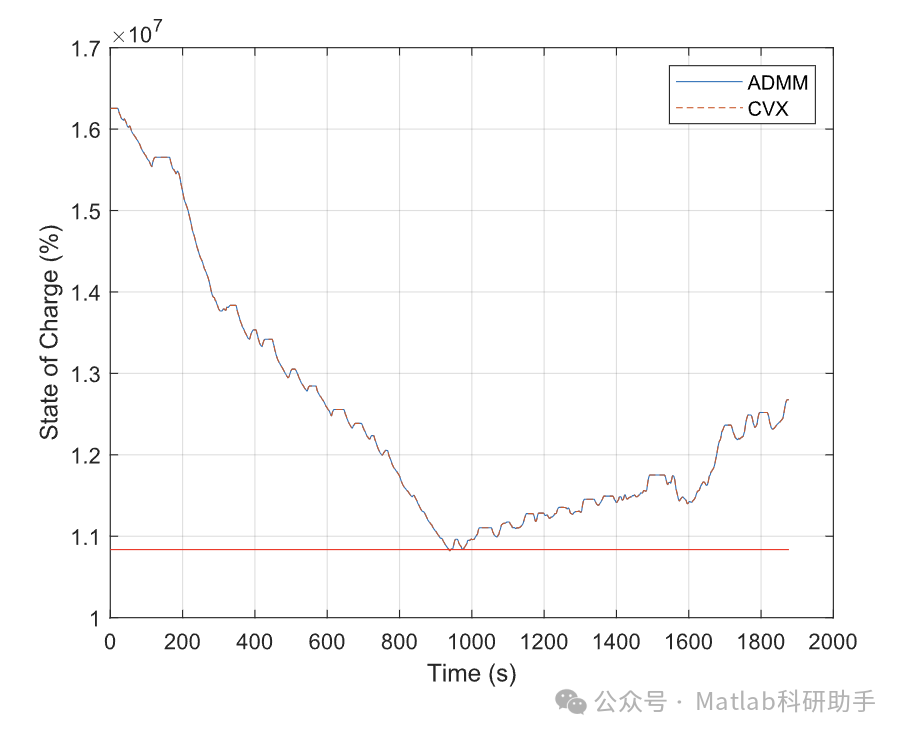

⛳️ 运行结果

🔗 参考文献

[1] 吕仁周.基于交替方向乘子法的电动汽车分散式充电控制[D].广西大学,2016.DOI:10.7666/d.Y3087706.

[2] 何棋缘,王嘉睿,杨永标,等.基于交替方向乘子法的配电网-多微电网分布式优化调度模型[J].电气工程学报, 2024, 19(4):62-71.

[3] 高乾坤,王玉军,王惊晓.基于交替方向乘子法的非光滑损失坐标优化算法[J].计算机应用, 2013, 33(07):1912-1916.DOI:10.11772/j.issn.1001-9081.2013.07.1912.
