永磁同步电机（PMSM），因其高功率密度、高效率和宽调速范围等优点，在工业生产、电动汽车以及航空航天等诸多领域得到了广泛应用。然而，PMSM的非线性、强耦合特性使其精确控制面临挑战。矢量控制（Field-Oriented Control, FOC）技术，通过将定子电流分解为励磁分量和转矩分量，实现了对PMSM磁场和转矩的独立控制，从而极大地提升了PMSM的动态响应和稳态性能。本文将深入探讨PMSM矢量控制的基本原理、系统构成、控制策略以及关键技术，旨在为PMSM的高性能控制提供理论基础和实践指导。

1. 引言

随着电力电子技术、微处理器技术以及现代控制理论的飞速发展，交流电机伺服系统已成为高性能运动控制系统的主流。其中，永磁同步电机（PMSM）凭借其卓越的性能，在交流电机家族中占据了举足轻重的地位。与传统的直流电机相比，PMSM无需电刷和换向器，避免了火花、磨损和噪声等问题，显著提高了运行可靠性和使用寿命。同时，其结构紧凑、转动惯量小，非常适合于高动态响应和高精度定位的场合。

然而，PMSM的数学模型是一个多变量、非线性、强耦合的系统，直接控制其三相交流绕组电流难以实现高精度的转矩和速度控制。为了解决这一问题，矢量控制（FOC）技术应运而生。FOC通过坐标变换，将PMSM在三相静止坐标系下的复杂模型，转换为在两相旋转同步坐标系下类似直流电机的解耦模型，从而实现对磁链和转矩的独立控制。这使得PMSM在交流电源供电下能够获得与直流电机相似的优良控制性能。

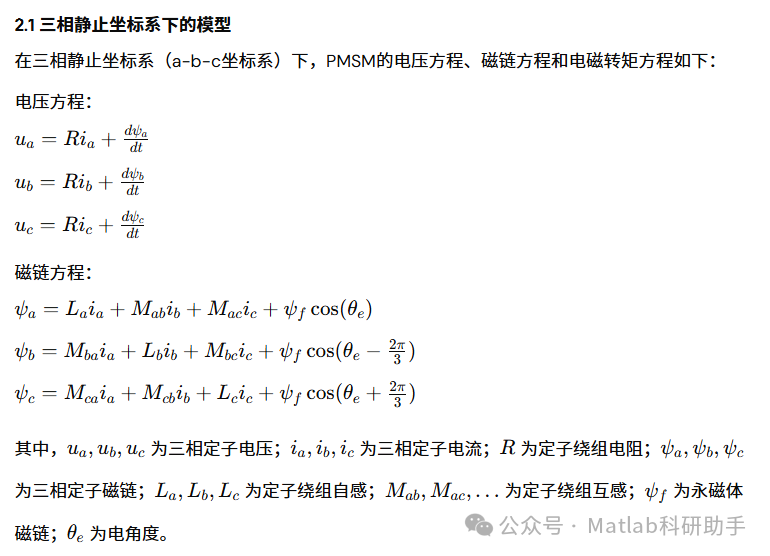

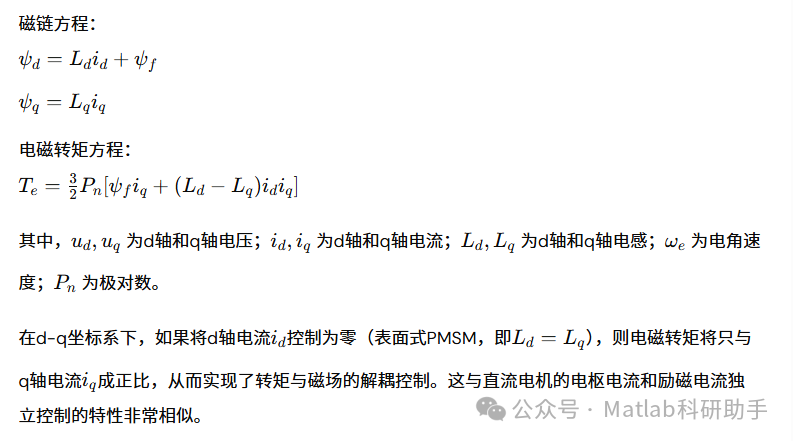

2. PMSM的数学模型

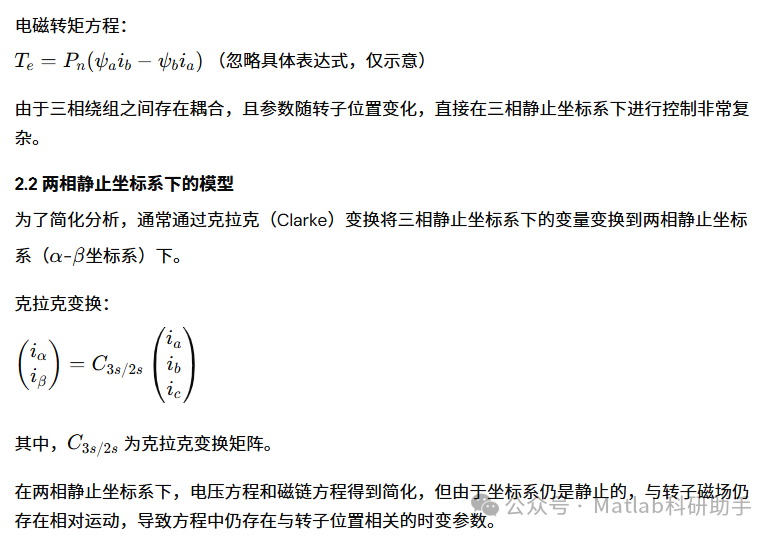

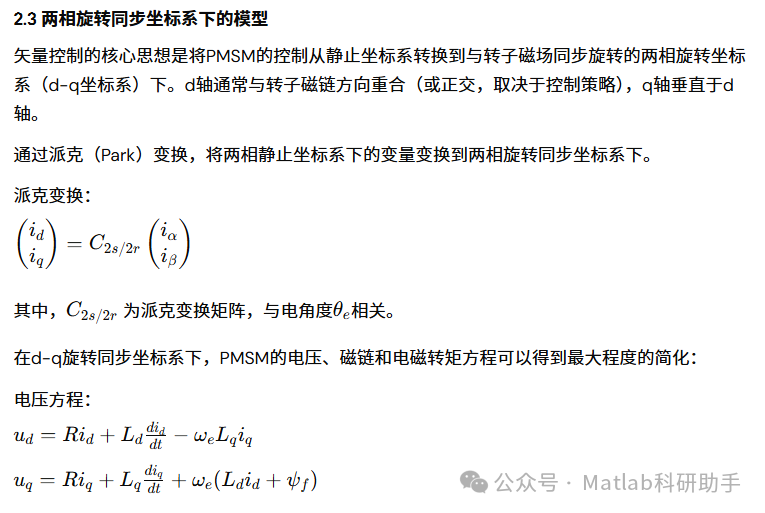

理解PMSM的矢量控制，首先需要掌握其基本的数学模型。在理想情况下，忽略磁饱和、涡流和磁滞损耗，可以在不同坐标系下建立PMSM的电压、磁链和转矩方程。

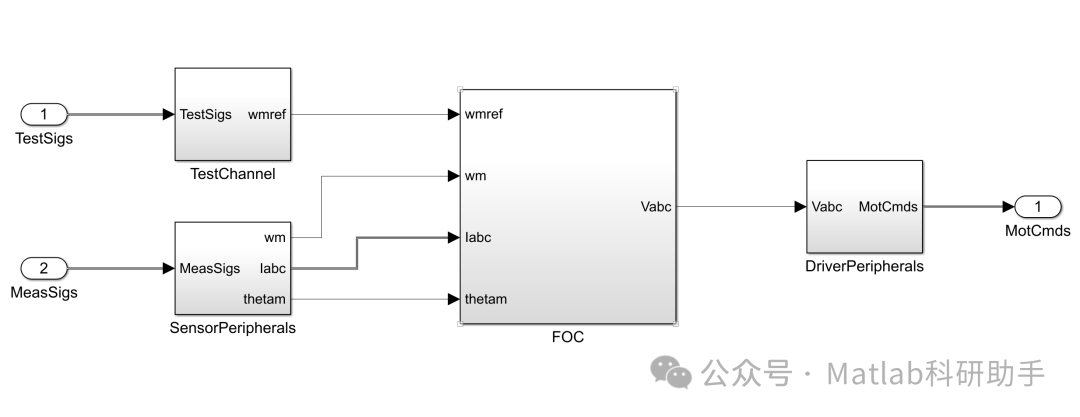

3. PMSM矢量控制系统构成

典型的PMSM矢量控制系统主要由以下部分组成：

1. 功率电路（逆变器）：通常采用三相电压源型逆变器（Voltage Source Inverter, VSI），将直流母线电压转换为可调幅、可调频的三相交流电压，供给PMSM定子绕组。逆变器通过PWM（Pulse Width Modulation）技术控制开关管的通断，实现对输出电压和电流的精确控制。

2. PMSM本体：被控对象，接收逆变器输出的交流电压和电流，产生电磁转矩并驱动负载。

3. 传感器：

   • 电流传感器

     ：检测三相定子电流，通常采用霍尔电流传感器。

   • 位置/速度传感器

     ：检测转子位置和/或速度，常用的有光电编码器、旋转变压器或霍霍尔传感器。精确的转子位置信息是实现矢量控制的关键。

4. 控制核（微控制器/DSP）：作为整个控制系统的核心，负责运行控制算法。其功能包括：

   • 数据采集

     ：实时采集电流、位置等传感器信号。

   • 坐标变换

     ：实现Clarke变换和Park变换，将三相静止坐标系下的电流变换到d-q旋转坐标系。

   • 电流环控制

     ：根据给定转矩指令和反馈电流，生成d-q轴电压指令。通常采用PI（Proportional-Integral）控制器。

   • 速度环/位置环控制

     ：根据给定速度/位置指令和反馈速度/位置，生成转矩指令（即q轴电流指令）。通常也采用PI控制器。

   • PWM波形生成

     ：根据d-q轴电压指令，通过反Park变换和SVPWM（Space Vector Pulse Width Modulation）算法生成逆变器的PWM驱动信号。

   • 故障诊断与保护

     ：监测系统运行状态，实现过流、过压、欠压、过温等保护功能。

5. 驱动电路：用于隔离控制核与逆变器功率器件，并提供足够的驱动电流以快速可靠地开关功率器件。

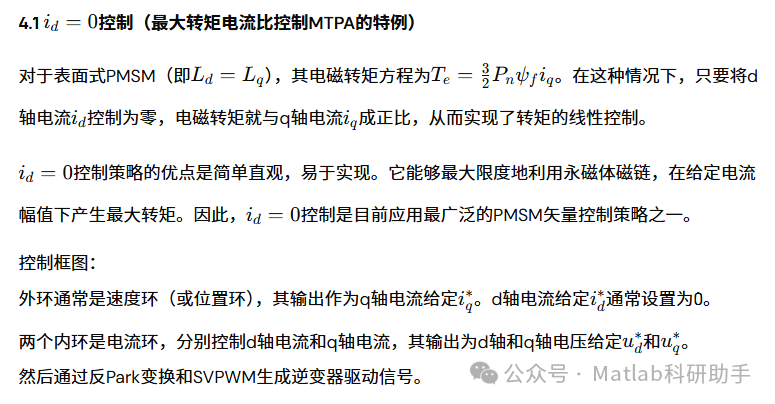

4. PMSM矢量控制策略

矢量控制的核心目标是实现磁场和转矩的独立控制。在d-q旋转同步坐标系下，通常采用以下两种主要的控制策略：

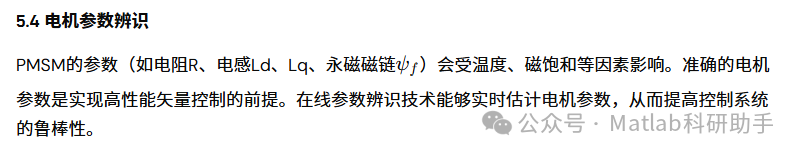

5. PMSM矢量控制的关键技术

5.1 坐标变换与SVPWM

• Clarke变换与Park变换

  ：实现三相静止坐标系、两相静止坐标系和两相旋转同步坐标系之间的转换。这些变换是矢量控制的基础。

• SVPWM（空间矢量脉宽调制）

  ：是一种先进的PWM调制技术，相比传统的SPWM（正弦脉宽调制），SVPWM能够更有效地利用直流母线电压，提高输出电压利用率，降低谐波含量，从而提升电机运行效率和减小转矩脉动。

5.2 转子位置检测与估算

精确的转子位置信息是矢量控制的关键。

• 硬件传感器

  ：如光电编码器、旋转变压器等，提供高精度的位置信号。但增加了成本和系统复杂性。

• 无传感器控制

  ：通过观测电机的电压、电流信号，利用观测器算法（如扩展卡尔曼滤波器、滑模观测器等）估算转子位置和速度。无传感器控制能够降低成本、提高可靠性，但其性能受电机参数变化、噪声和低速性能等因素影响。

5.3 PI控制器参数整定

电流环和速度环中的PI控制器参数对控制系统的性能至关重要。合理的参数整定能够确保系统具有良好的动态响应、较小的超调和稳定的运行。常用的整定方法包括临界比例度法、Ziegler-Nichols法以及基于模型的方法等。

6. 展望与挑战

尽管PMSM矢量控制技术已经非常成熟，但仍面临一些挑战和发展方向：

• 无传感器控制的低速性能和鲁棒性

  ：在零速和低速区域，由于反电动势较小，无传感器控制的精度和鲁棒性仍然是研究热点。

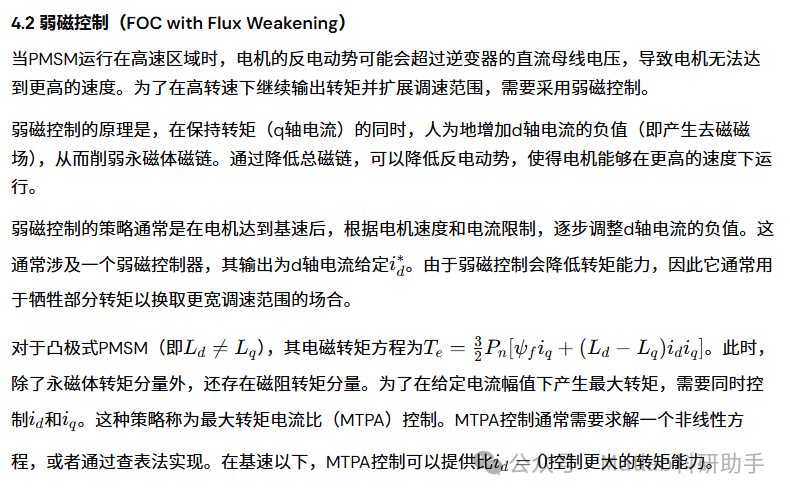

• 弱磁控制的优化

  ：如何在宽广的速度范围内实现最优的弱磁控制，同时兼顾效率和转矩能力，是未来研究的方向。

• 模型预测控制（MPC）

  ：模型预测控制能够考虑电机和逆变器的非线性特性，并能处理多变量约束，有望进一步提升PMSM的控制性能。

• 人工智能与深度学习的应用

  ：将AI技术引入PMSM控制，有望实现更智能、自适应的控制，例如基于深度学习的参数辨识和故障诊断。

• 高压大功率应用

  ：随着电动汽车、风力发电等领域对大功率PMSM的需求增加，如何在高压大功率环境下实现高效、可靠的矢量控制也是重要课题。

7. 结论

永磁同步电机矢量控制技术是现代高性能电机驱动系统的核心。通过将PMSM的复杂模型转化为解耦的直流电机模型，矢量控制实现了对转矩和磁场的独立控制，极大地提升了PMSM的动静态性能。本文从PMSM的数学模型出发，详细阐述了矢量控制的原理、系统构成、控制策略和关键技术。随着电力电子、微处理器和控制理论的不断进步，PMSM矢量控制技术将持续发展，为更多高性能应用提供强大的驱动力。

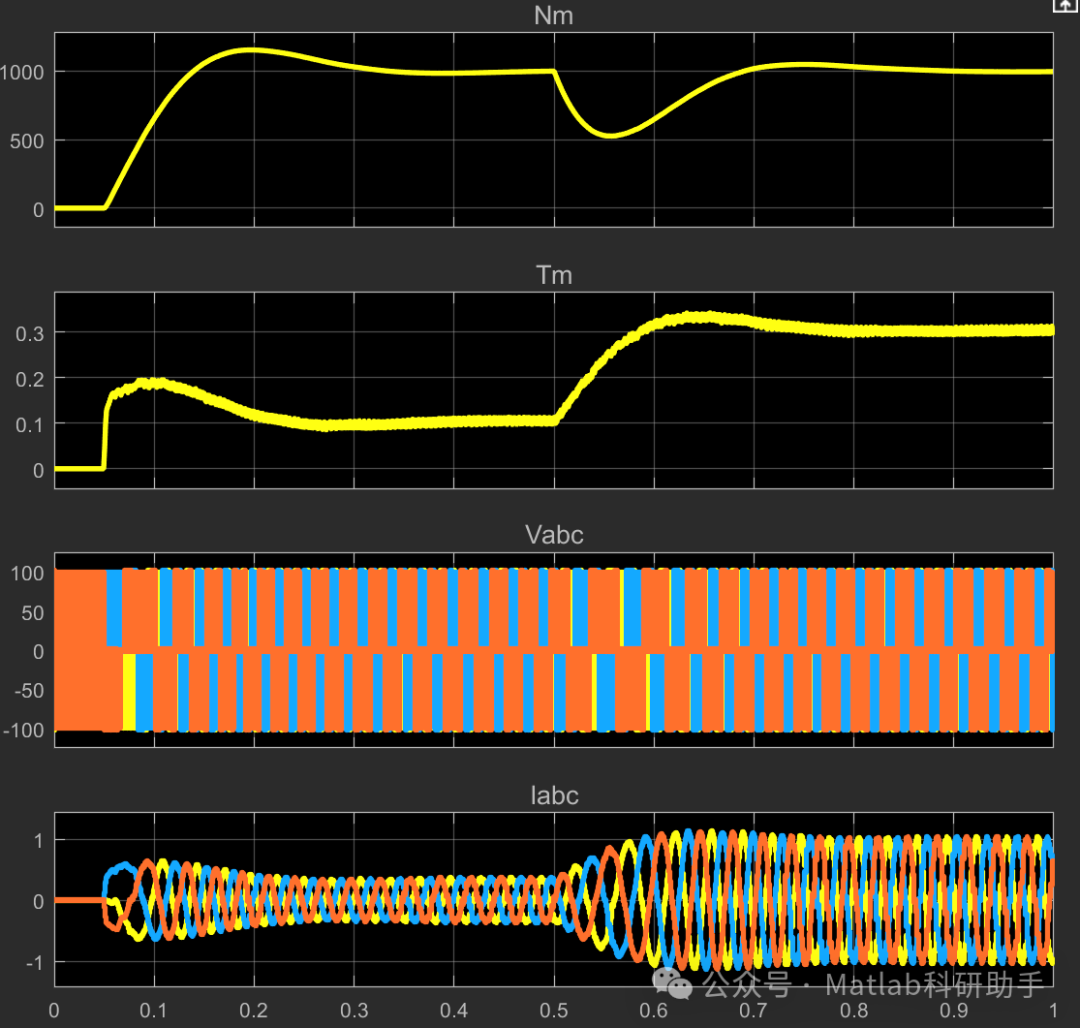

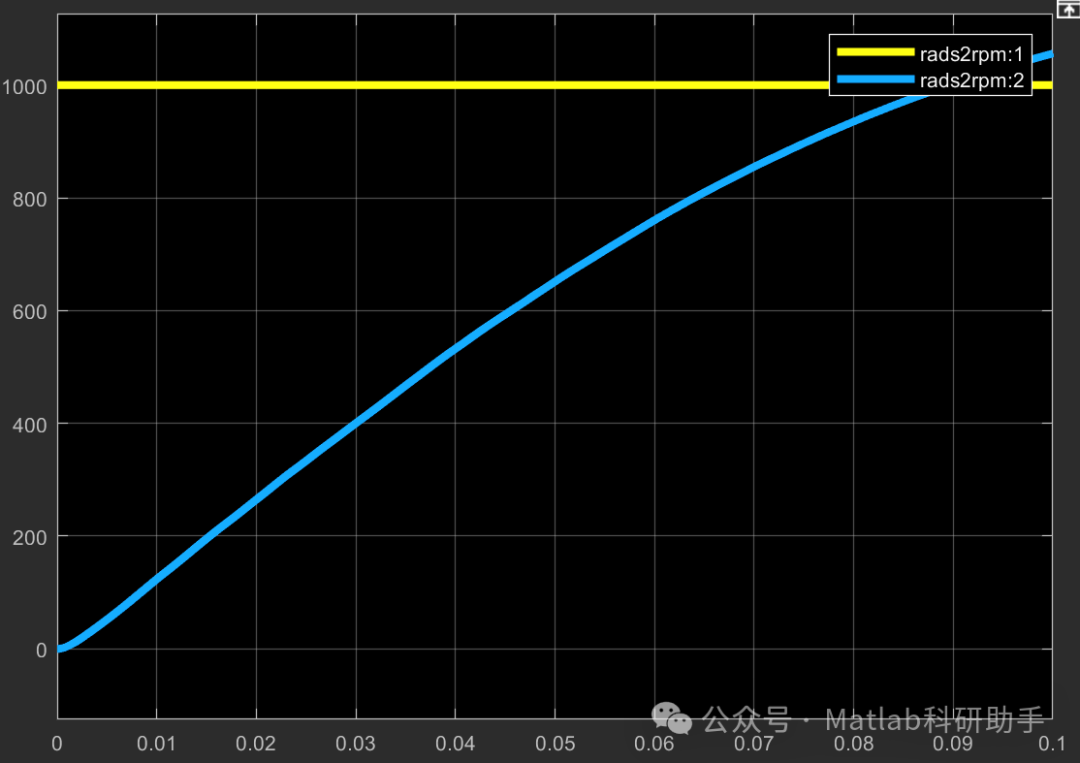

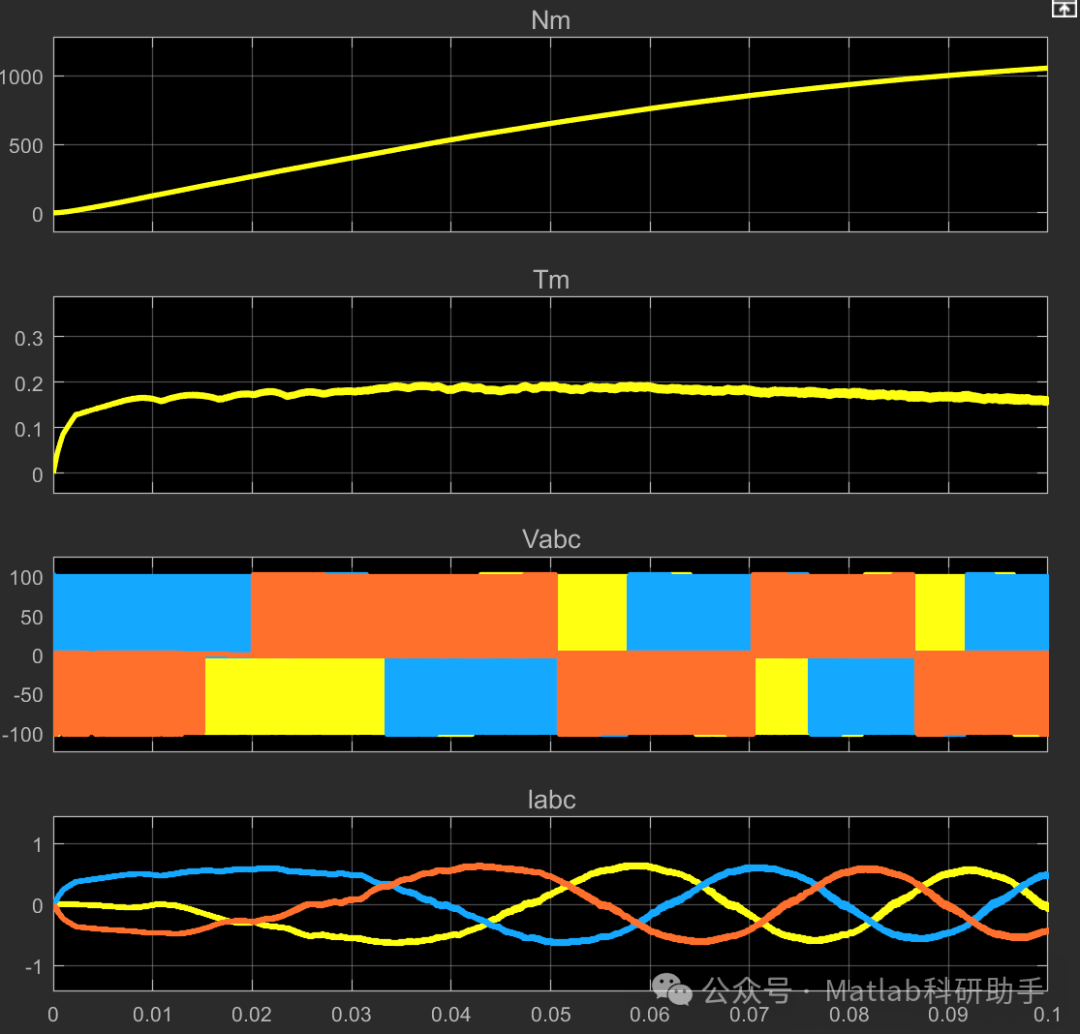

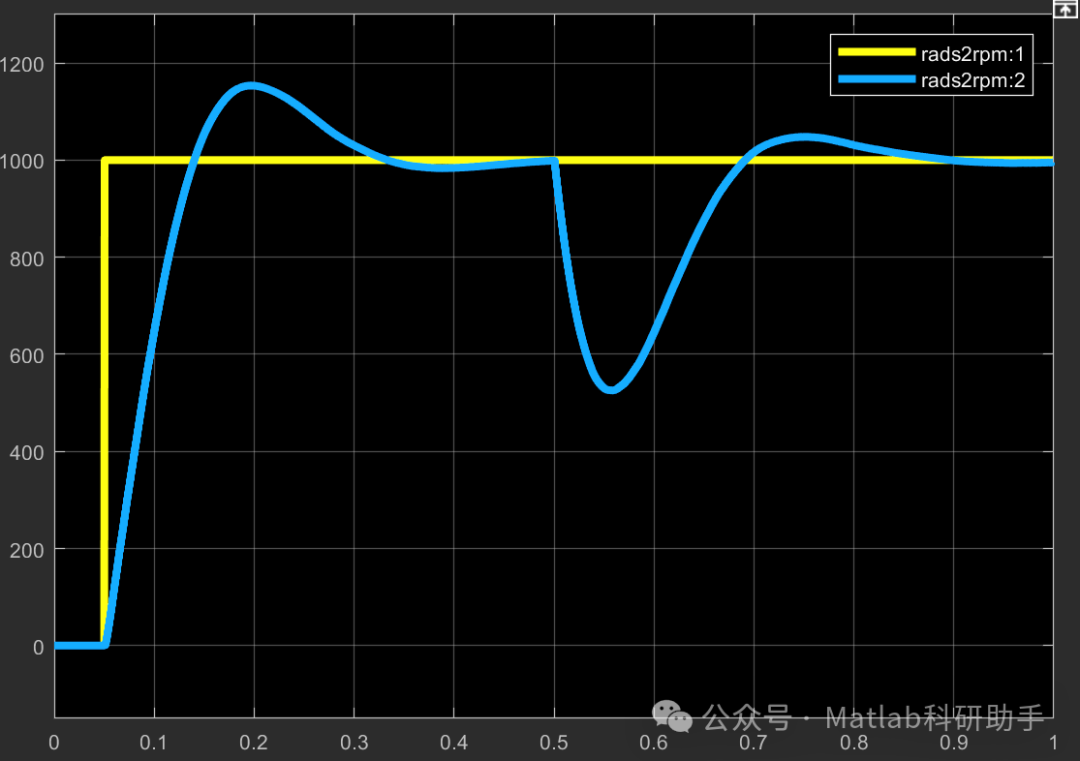

⛳️ 运行结果

🔗 参考文献

[1] 高延荣,舒志兵,耿宏涛.基于Matlab/Simulink的永磁同步电机(PMSM)矢量控制仿真[J].机床与液压, 2008, 36(B07):4.DOI:10.3969/j.issn.1001-3881.2008.07.097.

[2] 丁文,高琳,梁得亮,等.永磁同步电机矢量控制系统的建模与仿真[J].微电机, 2010, 43(12):6.DOI:10.3969/j.issn.1001-6848.2010.12.016.

[3] 高延荣,舒志兵,耿宏涛.基于Matlab/Simulink的永磁同步电机(PMSM)矢量控制仿真[J].机床与液压, 2008.DOI:JournalArticle/5aece20bc095d710d4058ada.
