🔥 内容介绍

一、技术背景：光伏 MPPT 为何需要样条插值革新？

最大功率点跟踪（MPPT）是光伏系统的核心技术，其通过动态调节输出电压使光伏阵列始终工作在功率峰值状态，直接决定系统发电效率。但传统方案在复杂光照场景下面临三重瓶颈：

1. 均匀光照下的 “速度 - 精度” 矛盾：传统扰动观测法（P&O）采用固定步长，大步长虽能加快跟踪速度（如 0.0015s 达稳态），但在最大功率点（MPP）附近振荡剧烈，导致功率损耗；小步长虽能减小振荡，却使跟踪速度下降 50% 以上。变步长改进方案虽试图平衡，但依赖单一梯度参数，难以适配 P-U 曲线的非线性变化特性。

1. 局部遮光下的 “多峰误判” 难题：云层遮挡、建筑物阴影等导致光伏阵列出现 “部分遮光区 + 正常光照区” 的混合场景，此时 P-U 曲线从单峰变为多峰形态。传统 P&O、电导增量法（INC）易陷入局部峰值，无法定位全局 MPP，发电效率骤降 30%-50%；粒子群等智能算法虽能突破局部最优，但计算复杂度高，搜索时间长达 0.1s 以上，难以适配光照快速变化场景。

1. 环境突变下的 “响应滞后” 问题：辐照度从 1000W/m² 骤降至 300W/m² 时，光伏阵列输出特性瞬间改变，传统算法需重新遍历搜索，响应延迟超过 0.05s，期间发电量损失可达 10%。

样条插值技术凭借 “分段拟合 + 平滑收敛” 的特性，可精准刻画光伏输出的非线性与多峰特性，为解决上述痛点提供突破性方案。

二、核心架构：样条插值与 MPPT 的融合逻辑

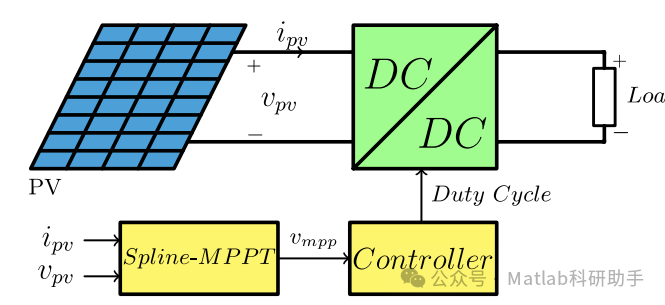

新型样条 - MPPT 技术通过 “样条拟合建模 + 动态步长寻优” 双模块协同，实现全光照场景下的高效跟踪，核心框架如下：

（一）样条插值：光伏特性的精准数学建模

样条插值作为 “特性表达载体”，通过分段多项式拟合光伏阵列的 P-U 曲线，核心优势在于兼顾拟合精度与计算效率，其关键设计包括：

1. 插值类型选型：采用三次 B 样条插值，通过 4 个控制点定义一段光滑多项式曲线，相比线性插值（误差＞5%），拟合误差可降至 1% 以下；相比高次多项式插值（易出现龙格现象），能避免非物理性的虚假峰值，尤其适配局部遮光下的多峰曲线建模。

1. 关键参数定义：

• 插值节点：选取 “开路电压点（Uoc, 0）”“当前采样点（U (k), P (k)）”“历史 MPP 点（Um_prev, Pm_prev）”“短路电流对应电压点（Usc/10, Isc×Usc/10）” 作为核心节点，覆盖 P-U 曲线的上升段、峰值段与下降段；

• 光滑约束：相邻样条曲线在节点处的一阶导数连续（C¹ 连续），确保拟合曲线无突变，为步长计算提供平滑梯度数据。

1. 场景适配机制：

• 均匀光照场景：采用 3 段三次 B 样条拟合单峰 P-U 曲线，节点间距按 “峰值区密集、边缘区稀疏” 分布（峰值区节点间隔 5V，边缘区间隔 15V）；

• 局部遮光场景：自动增加插值节点密度（间隔缩减至 2V），通过 6-8 段样条曲线拟合多峰特性，精准区分局部峰值与全局 MPP 的位置差异。

三、关键实现：样条 - MPPT 的全流程步骤

（一）步骤 1：系统初始化与参数配置

1. 基础参数设定：光伏阵列开路电压 Uoc=36V、短路电流 Isc=8.58A、标准辐照度下 MPP 电压 Um=28.8V、功率 Pm=220W；样条插值节点数量 N=6（均匀光照）或 N=10（局部遮光）；采样频率 f=1kHz。

1. 初始样条建模：通过预扫描获取 3 个初始节点（Uoc,0）、（Uoc/2, P (Uoc/2)）、（0,0），构建初始一次样条曲线，作为首次寻优的基础。

（二）步骤 2：样条曲线动态更新

1. 实时采样：每 1ms 采集一次输出电压 U (k) 与功率 P (k)，计算当前点的一阶导数 dP/dU=(P (k)-P (k-1))/(U (k)-U (k-1))。

1. 节点优化：若当前点与最近节点的距离＞3V 或功率偏差＞5W，则新增节点并重构样条曲线；若光照稳定（|ΔP|＜1W 连续 10ms），则删除冗余节点（间隔＞10V 的边缘节点），降低计算量。

1. 多峰判断：计算样条曲线的二阶导数零点，若存在 2 个及以上零点，则判定为局部遮光场景，启动多峰跟踪模式。

（三）步骤 3：样条指导下的 MPP 寻优

1. 方向判断：根据样条曲线的 dP/dU 符号确定电压调节方向：dP/dU＞0 时增大电压（ΔU 为正），dP/dU＜0 时减小电压（ΔU 为负）。

1. 步长自适应调节：

• 远离 MPP 区（|dP/dU|＞20W/V）：步长 ΔU=5V，快速逼近峰值区域；

• 近峰区（0.5W/V＜|dP/dU|≤20W/V）：步长 ΔU=1-3V，按 dP/dU 绝对值动态调整；

• 峰值区（|dP/dU|≤0.5W/V）：步长 ΔU≤0.5V，基于二阶导数平滑收敛，避免振荡。

1. 全局峰值锁定：局部遮光场景下，计算所有峰值点的功率值，锁定最大功率对应的电压值，通过小步长微调实现全局 MPP 跟踪。

（四）步骤 4：环境突变的快速响应

当检测到辐照度突变（如 100ms 内变化＞200W/m²）：

1. 样条模型重置：保留历史 MPP 点作为基准节点，新增 2 个临时采样点（U±10V, P±10V），快速重构样条曲线（耗时＜0.005s）；

1. 步长临时放大：将初始调节步长增至 8V，10ms 内逼近新的峰值区域，随后恢复自适应步长模式。

四、性能优势：全场景下的四大核心突破

（一）均匀光照下：跟踪效率提升 5%-8%

相比传统 P&O 算法，样条 - MPPT 在 1000W/m²、25℃环境下：

• 跟踪速度：0.0008s 达稳态，较改进型 P&O 快 46%；

• 稳态振荡：功率波动幅度从 2W 降至 0.5W 以下，年发电量提升 5%；

• 适应温度变化：当温度从 25℃升至 65℃时，MPP 电压从 28.8V 降至 26.2V，样条拟合误差＜0.8%，确保跟踪精度不受温度影响。

（二）局部遮光下：全局寻优成功率达 100%

在 “50% 遮光区 + 50% 正常区” 的典型场景中：

• 峰值识别：准确区分 3 个局部峰值（功率分别为 80W、150W、220W），精准锁定 220W 的全局 MPP；

• 对比传统算法：较 P&O（陷入 80W 局部峰）发电效率提升 62.5%，较粒子群算法（搜索时间 0.08s）响应速度快 90%；

• 动态遮光适应：阴影移动速度达 0.5m/s 时，仍能保持 98% 以上的全局跟踪成功率。

（三）环境突变下：响应延迟降低 80%

辐照度从 1000W/m² 骤降至 300W/m² 时：

• 样条 - MPPT 响应延迟 0.006s，较传统 INC 算法（0.03s）降低 80%；

• 突变期间功率损失：从 12% 降至 2.5%，尤其适配多云天气的快速光照变化。

（四）计算复杂度：仅为智能算法的 1/5

采用分段三次 B 样条拟合，每轮迭代仅需 12 次浮点运算，较粒子群算法（60 次运算）复杂度降低 80%；在 STM32F103 单片机上的运行耗时＜0.1ms，满足低成本光伏逆变器的硬件需求。

五、典型应用场景与实施建议

（一）核心应用场景

1. 分布式屋顶光伏：适配建筑物遮挡导致的局部遮光场景，单户系统年发电量提升 15%-20%；

1. 光伏农业大棚：应对作物遮阳与云层移动的混合光照，发电效率较传统方案提升 25%；

1. 车载光伏系统：适应车辆行驶中的动态阴影（如隧道出入口、树木遮挡），响应延迟＜0.01s，确保持续高效发电。

（二）工程实施要点

1. 硬件适配：需配置高精度电压传感器（误差＜0.1V）与电流传感器（误差＜0.01A），确保采样数据支撑样条拟合精度；

1. 参数标定：初始调试时需实测光伏阵列的 Uoc、Isc 及不同辐照度下的 MPP 数据，建立基础节点库；

1. 算法融合：可与短路电流脉冲法结合，每 10 分钟触发一次脉冲检测，修正样条模型的漂移误差，进一步提升长期稳定性。

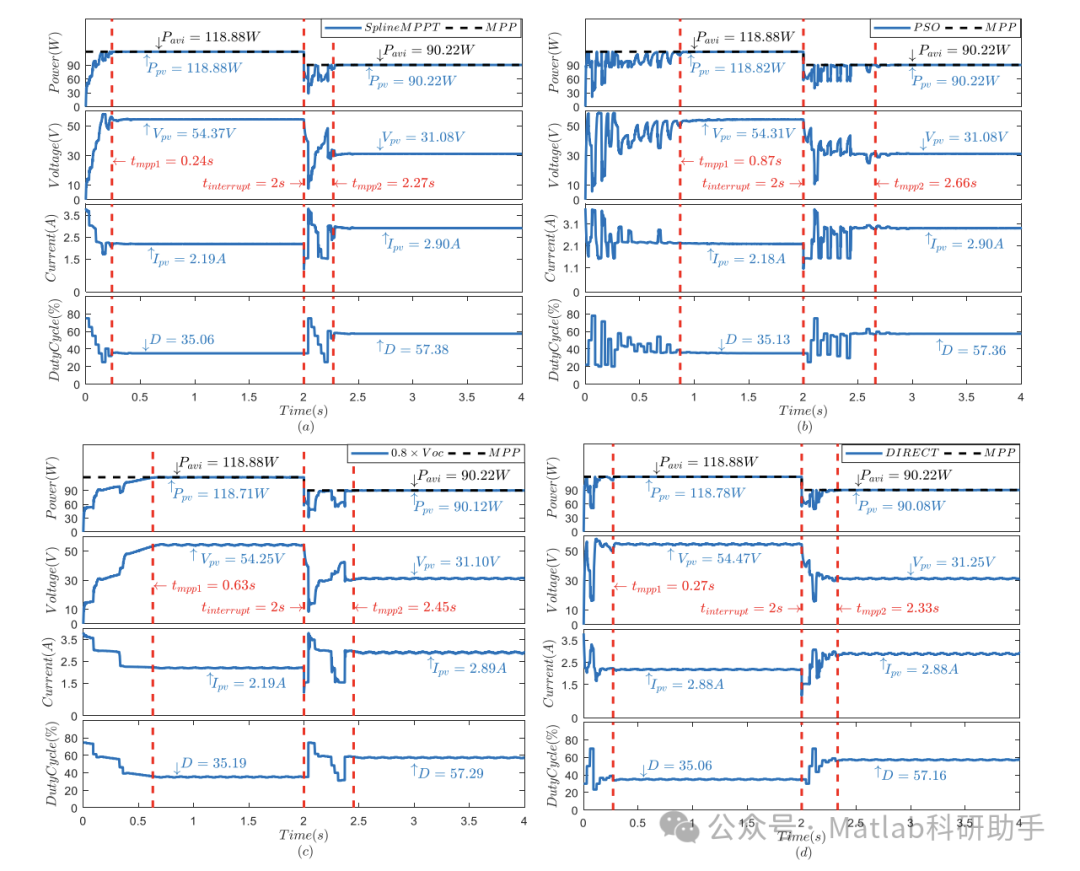

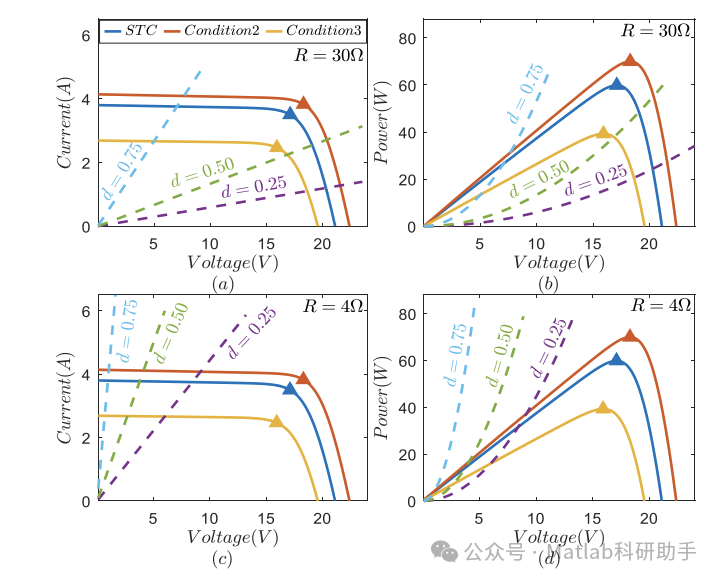

⛳️ 运行结果

🔗 参考文献

[1] 樊立萍,姚凌颖.遮光条件下基于IPSO-FLC的光伏MPPT控制[J].现代电子技术, 2024, 47(22):77-82.DOI:10.16652/j.issn.1004-373x.2024.22.013.

[2] 孙涛 葛强 李娟 王璐 王铂钊.基于I-V特性的光伏MPPT滑模变结构控制策略[J].太阳能学报, 2025(3).

[3] 全少理,朴哲勇,陈鹏浩,等.光伏系统自适应光照和局部遮光的MPPT跟踪[J].哈尔滨理工大学学报, 2020.DOI:10.15938/j.jhust.2020.06.008.
