在现代电力系统中，为了实现电力的稳定供应和经济运行，多区域互联系统成为常见的结构形式，两区域互联系统便是其中的基础模型。自动发电控制（AGC）作为维持系统频率稳定和区域间联络线功率交换恒定的关键技术，在保障两区域系统安全、高效运行中发挥着核心作用。当任何一个区域发生突然的负荷变化时，不仅会影响本区域的频率，还会导致两区域之间共享的联络线功率出现波动，因此准确测量这种共享功率的变化，是 AGC 实现有效调控的前提。

两区域系统的自动发电控制主要目标是保持系统频率在额定值附近，同时维持区域间联络线的交换功率在计划值范围内。每个区域都配备有发电机组和负荷，通过联络线实现功率的相互支援。当某个区域的负荷突然增加或减少时，该区域的功率平衡被打破，频率会随之偏离额定值，同时联络线的共享功率会发生相应变化：若区域 A 负荷突然增加，在本地发电尚未及时调整时，会从区域 B 吸收更多功率，导致联络线功率向区域 A 流动且数值增大；反之，若区域 A 负荷突然减少，多余的功率会通过联络线流向区域 B，使联络线功率反向变化。

在这种负荷突变的情况下，测量两区域共享的功率（即联络线交换功率）需要依靠精准的测量装置和科学的测量方法，具体可从以下几个方面展开：

从测量装置来看，联络线功率测量通常采用高精度的功率变送器或数字式功率测量仪表。这些装置安装在区域间的联络线上，能够实时采集联络线的电压、电流信号，并通过计算得出有功功率和无功功率。其中，有功功率的测量是重点，因为它直接反映了两区域之间实际的功率交换情况。现代测量装置多采用数字信号处理技术，通过对电压和电流信号进行同步采样、傅里叶变换等处理，能够在负荷突变等动态过程中快速、准确地捕捉功率的瞬时值和平均值，为 AGC 提供实时的测量数据。

从测量原理来讲，联络线功率的计算基于电工学中的功率计算公式。对于单相电路，有功功率 P=UIcosφ（其中 U 为电压有效值，I 为电流有效值，φ 为电压与电流的相位差）；对于三相电路，总有功功率为各相有功功率之和。在负荷突变时，电压和电流的波形可能出现畸变，含有谐波分量，因此测量装置需要具备抗谐波干扰的能力，通过滤波等手段剔除谐波影响，确保测量的准确性。此外，由于联络线可能存在分布参数（如电阻、电感、电容），在长距离传输时会产生功率损耗和相位偏移，测量时需考虑这些因素的影响，必要时进行修正。

从测量数据的应用来看，实时测量的联络线共享功率会被传输到两区域的 AGC 控制中心。控制中心将测量值与计划值进行比较，得出功率偏差。结合本区域的频率偏差，通过 AGC 控制算法（如比例积分控制、PID 控制等）计算出需要调整的发电量，然后向发电机组发出调节指令：若区域 A 负荷突增导致联络线功率偏差为正（即从区域 B 吸收的功率超过计划值），区域 A 的 AGC 会指令本地机组增加出力，同时区域 B 的 AGC 可能根据协调策略适当调整出力，以减少联络线功率偏差，最终使系统频率和联络线功率恢复到稳定状态。

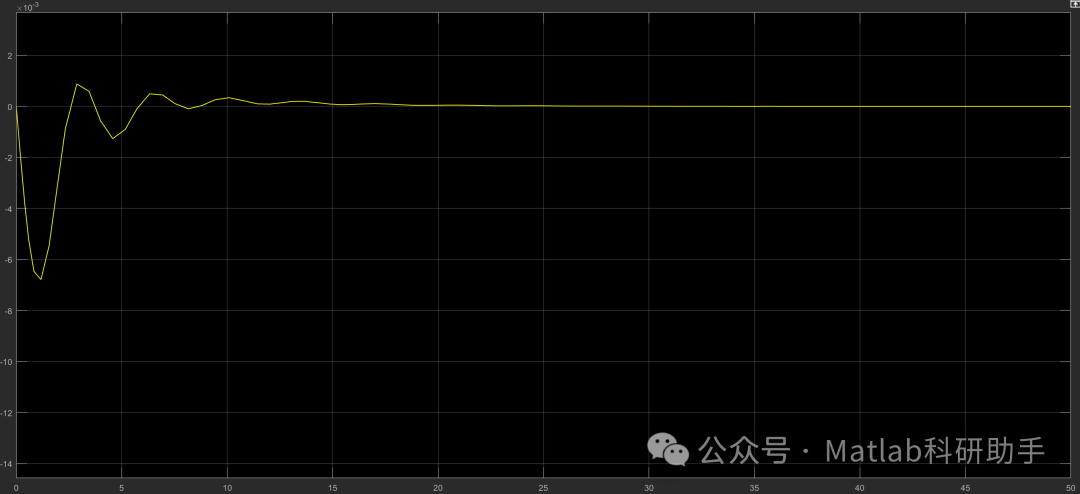

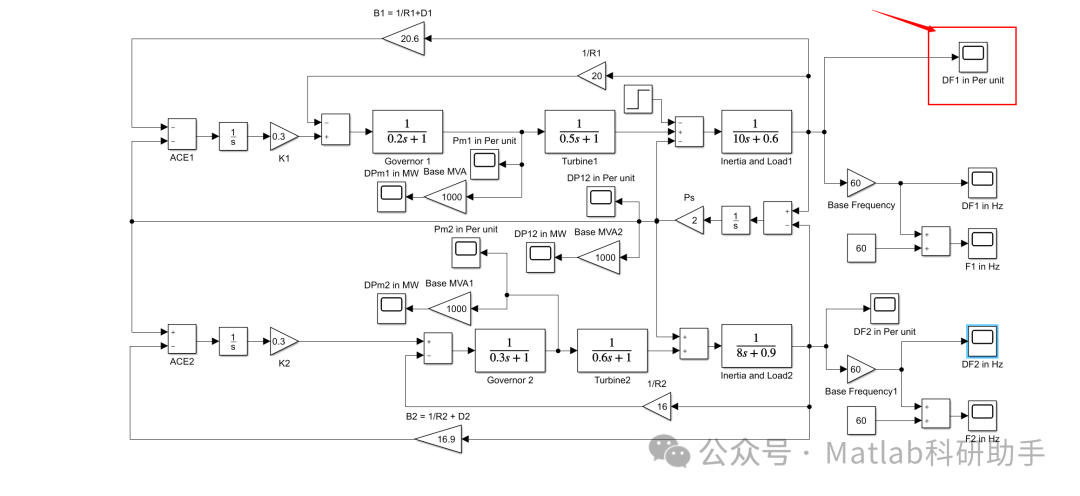

此外，为了验证测量方法的有效性和 AGC 的控制效果，还可以通过仿真手段进行研究。在仿真模型中，搭建两区域互联系统，设置不同的负荷突变场景（如阶跃变化、随机波动等），利用仿真软件中的功率测量模块模拟联络线功率的变化过程，并与理论计算结果进行对比。通过仿真可以分析不同测量装置的响应速度、测量误差对 AGC 控制性能的影响，从而优化测量方案和控制参数。

准确测量两区域共享的功率在负荷突变时具有重要意义：一方面，它为 AGC 提供了关键的反馈信息，使控制系统能够及时、准确地做出调整，避免频率偏差过大和联络线功率失控，保障系统的稳定性；另一方面，通过对测量数据的分析，可以了解负荷突变对系统的影响程度和传播规律，为系统规划、机组容量配置以及联络线传输能力设计提供依据。

在两区域系统的自动发电控制中，针对任何区域突然负荷变化的情况，采用高精度测量装置结合抗干扰的测量方法，实时、准确地获取两区域共享的联络线功率，是实现系统频率稳定和功率平衡的核心环节，对于保障电力系统的安全、经济运行具有重要作用。
