🔥 内容介绍

在体育运动、军事发射、工业生产等诸多领域，球的弹道轨迹研究都有着重要意义。无论是足球的射门路径、炮弹的飞行轨迹，还是高尔夫球的运动弧线，都遵循一定的物理规律，同时也会受到多种因素的影响。

弹道轨迹的基础原理

球的弹道轨迹本质上是物体在力的作用下的运动路径，其核心遵循牛顿运动定律。当球被赋予初速度后，在运动过程中会受到重力、空气阻力等力的作用，这些力的合力决定了球的加速度，进而影响球的速度和位置变化，形成特定的轨迹。

在忽略空气阻力的理想情况下，球的运动可视为斜抛运动，其轨迹是一条抛物线。此时，球在水平方向上做匀速直线运动，竖直方向上做竖直上抛运动，水平方向的速度保持不变，竖直方向的速度因重力加速度而均匀变化。

影响弹道轨迹的因素

初始条件

• 初速度大小和方向：初速度是决定球初始运动状态的关键因素。初速度越大，球能运动的距离越远；初速度的方向（即抛射角）则直接影响轨迹的形状，在相同初速度下，不同的抛射角会使球的射程和射高有所不同。例如，在理想斜抛运动中，当抛射角为 45° 时，球的射程最远。

• 初始旋转：球的初始旋转会产生 Magnus 效应，即旋转的球在流体（如空气）中运动时，会受到一个垂直于运动方向的力。这个力会改变球的运动轨迹，比如足球中的香蕉球，就是由于球的旋转产生 Magnus 效应，使球的轨迹发生弯曲。

环境因素

• 重力：重力始终竖直向下，使球在竖直方向上产生加速度，是导致球的轨迹向下弯曲的主要原因。在不同的星球上，重力加速度不同，球的弹道轨迹也会有很大差异，比如在月球上，由于重力加速度较小，相同初速度和抛射角下，球的射程会比在地球上远得多。

• 空气阻力：在实际情况中，空气阻力不可忽略，它与球的运动速度、表面积、空气密度等因素有关。空气阻力会阻碍球的运动，使球的速度减小，轨迹不再是完美的抛物线，射程和射高都会比理想情况小。对于高速运动的球（如炮弹、网球），空气阻力的影响尤为显著。

• 风速和风向：风会对球产生额外的作用力，改变球的运动状态。顺风会增加球在水平方向的速度，使射程增加；逆风则会减小水平速度，缩短射程；侧风会使球的轨迹向侧方偏移。

弹道轨迹的数学模型

忽略空气阻力的模型

在忽略空气阻力时，以球的抛出点为坐标原点，水平方向为 x 轴，竖直方向为 y 轴，建立直角坐标系。设球的初速度为 v₀，抛射角为 θ，则球在任意时刻 t 的位置坐标（x，y）可表示为：

x = v₀cosθ·t

y = v₀sinθ·t - ½gt²

其中 g 为重力加速度。消去时间 t，可得到轨迹方程：y = xtanθ - (g x²)/(2v₀²cos²θ)，这是一个抛物线方程。

考虑空气阻力的模型

当考虑空气阻力时，模型会变得复杂。假设空气阻力与球的速度成正比，方向与速度方向相反，阻力大小为 f = -kv（k 为阻力系数）。此时，球在水平和竖直方向的运动方程分别为：

水平方向：m dvₓ/dt = -kvₓ

竖直方向：m dvᵧ/dt = -mg - kvᵧ

通过求解这些微分方程，可以得到球在不同时刻的速度和位置，进而确定其弹道轨迹。不过，这些方程的解析解往往比较复杂，在实际应用中，常采用数值计算的方法来求解。

不同场景下的弹道轨迹特点

体育运动中的球

• 足球：足球的弹道轨迹受球员的踢球力度、角度和旋转影响较大。射门时，球员通过控制这些因素，使球绕过防守队员或守门员进入球门，如远距离射门时，球的轨迹通常是一条高弧线，而近距离射门则可能是低平球或挑射。

• 高尔夫球：高尔夫球的弹道轨迹需要精准控制，以达到特定的距离和落点。球员通过选择不同的球杆和击球方式，改变球的初速度和旋转，结合场地的地形和风速，使球落在果岭上。高尔夫球的轨迹通常分为上升段、平飞段和下降段，上升段较陡，平飞段较长，下降段因重力作用而弯曲。

军事中的弹丸

炮弹、子弹等的弹道轨迹具有高速、远射程的特点，且需要具备较高的精度。在设计和使用这些武器时，需要精确计算弹道轨迹，考虑空气阻力、风速、地球自转等多种因素的影响。现代军事中，常利用计算机弹道模拟系统来预测弹丸的轨迹，提高射击精度。

弹道轨迹的应用

对球的弹道轨迹的研究，在多个领域都有重要应用。在体育运动中，运动员可以根据弹道轨迹的规律，优化自己的动作，提高运动成绩；在军事领域，准确预测弹道轨迹是实现精准打击的关键；在工业生产中，如物料的抛掷、球类产品的质量检测等，也需要对弹道轨迹进行分析和控制。

随着科技的发展，通过高速摄影、计算机模拟等技术，人们能够更精确地研究和预测球的弹道轨迹，为相关领域的发展提供了有力的支持。同时，对弹道轨迹的深入研究也有助于推动流体力学、运动学等学科的进步。

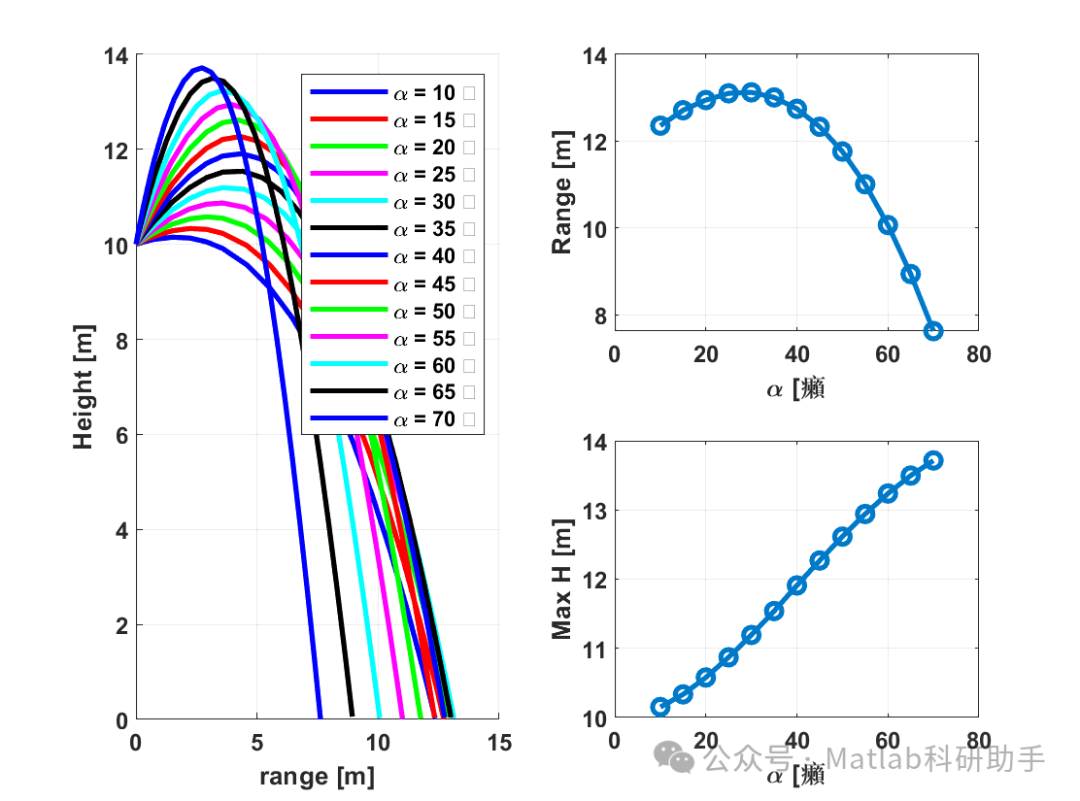

⛳️ 运行结果

🔗 参考文献

[1] 葛立志.基于全弹道控制分析的水下航行器攻击模型视景仿真[J].舰船电子工程, 2015(3):137-141.DOI:10.3969/j.issn1672-9730.2015.03.038.

[2] 张维.基于MATLAB的武器外弹道仿真可视化技术研究[D].中北大学,2014.DOI:CNKI:CDMD:2.1014.218193.

[3] 董理赢[1],焦志刚[2],王志军[1],等.基于Matlab对弹丸外弹道运动轨迹仿真分析[J].兵器装备工程学报, 2017, 38(12):4.DOI:CNKI:SUN:CUXI.0.2017-12-023.
