FDTD方法中的完美匹配层（PML）研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

时域有限差分法（FDTD）作为求解麦克斯韦方程组的一种高效数值方法，在电磁学、光学、微波工程等领域得到了广泛应用。其核心思想是将连续的计算区域离散化为网格，通过差分格式近似麦克斯韦方程组的时空导数，实现对电磁波传播过程的动态模拟。然而，FDTD 方法依赖有限的计算区域，电磁波在区域边界的反射会严重干扰模拟结果的准确性，甚至导致数值不稳定。完美匹配层（PML）作为一种高性能吸收边界条件，能够几乎无反射地吸收入射电磁波，有效解决边界反射问题，成为 FDTD 方法中不可或缺的关键技术。本文将系统探讨 PML 的工作原理、结构设计、性能优化及应用场景，揭示其在提升 FDTD 模拟精度中的核心作用。

（一）FDTD 方法的边界问题

在 FDTD 模拟中，计算区域的边界必然存在电磁波反射，这是由于电磁波从模拟的介质环境突然过渡到 “自由空间”（或非计算区域）时，阻抗不匹配导致的。传统的吸收边界条件（如 Mur 边界、二阶吸收边界）虽能在一定程度上抑制反射，但吸收效果有限，尤其对大角度入射波和宽频带信号的吸收能力不足。例如，在微波天线辐射特性模拟中，边界反射会导致计算区域内形成虚假的驻波，掩盖天线的真实辐射 pattern；在光子晶体带隙计算中，边界反射会干扰模式分析，导致带隙判断误差。因此，开发高效的吸收边界条件是 FDTD 方法实用化的关键。

（二）PML 的优势与研究意义

PML 由 Berenger 于 1994 年首次提出，其核心创新在于通过构造一种 “完美匹配” 的各向异性介质层，使电磁波在进入该层后能量迅速衰减而无反射，理论上可实现对任意角度、任意频率入射波的 100% 吸收。相比传统边界条件，PML 具有以下显著优势：

• 高吸收效率：对正入射和大角度入射波均有优异的吸收性能，反射系数可低至 - 80dB 以下（传统方法通常仅 - 40dB）；

• 宽频带特性：能有效吸收从低频到高频的电磁波，适用于多频段电磁问题模拟；

• 稳定性好：合理设计的 PML 结构可保证 FDTD 迭代过程的数值稳定性，避免非物理震荡。

深入研究 PML 的工作机制与优化方法，对提升 FDTD 模拟的精度、拓展其应用范围具有重要理论与工程价值，尤其在雷达散射截面（RCS）计算、天线设计、电磁兼容（EMC）分析等领域至关重要。

二、PML 的基本工作原理

（一）核心思想：阻抗匹配与能量衰减

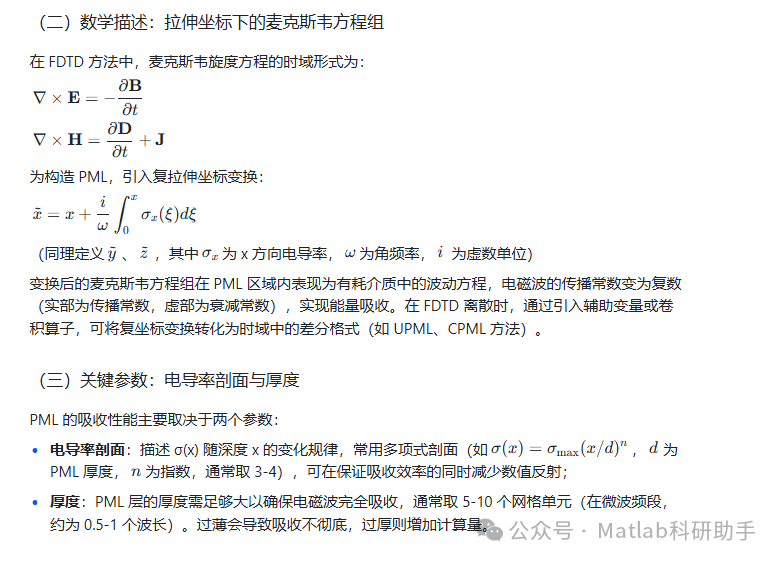

PML 的吸收机制基于 **“拉伸坐标系” 理论 **：通过在计算区域边界引入一层特殊介质，其电磁参数（介电常数 ε、磁导率 μ）随空间坐标 “拉伸”，使电磁波在该层中传播时，能量因介质的损耗特性而逐渐衰减，同时由于阻抗与相邻介质完美匹配，避免反射的产生。

从物理本质上看，PML 介质可视为一种有耗各向异性介质，其电导率 σ 和磁导率 σ* 沿垂直于边界的方向梯度变化（从边界处的 0 逐渐增大到最大值）。当电磁波入射到 PML 层时，因阻抗匹配（反射系数≈0）无反射产生，随后在传播过程中，能量被介质损耗吸收，最终在 PML 层内部衰减至零。

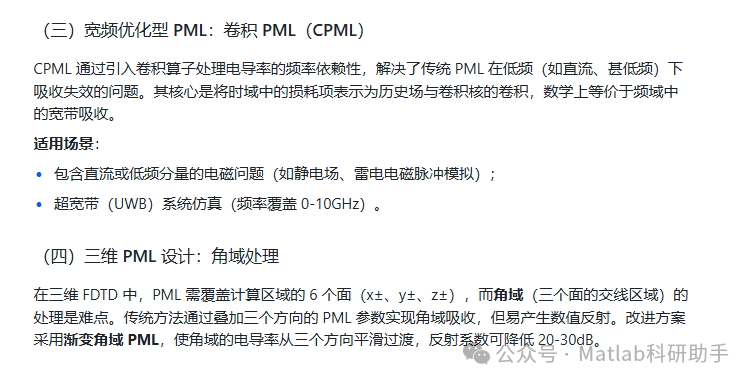

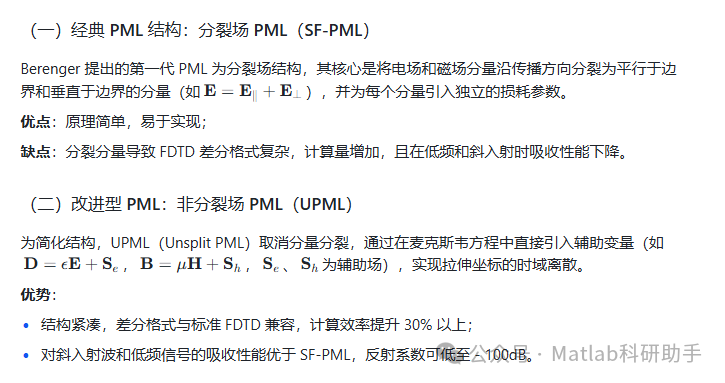

三、PML 的结构设计与实现方法

四、PML 的性能评估与关键挑战

（一）评估指标

1. 反射系数：衡量 PML 对入射波的反射抑制能力，定义为反射波功率与入射波功率之比（单位 dB），理想情况下应≤-80dB；

1. 吸收带宽：有效吸收电磁波的频率范围，例如在 100MHz-10GHz 范围内反射系数均≤-60dB；

1. 数值稳定性：通过观察 FDTD 迭代过程中电场 / 磁场的振幅变化，判断是否出现非物理增长（如指数级震荡）。

（二）关键挑战

1. 低频吸收失效：传统 PML 的电导率剖面在低频下衰减常数不足，导致电磁波穿透 PML 层，产生反射。例如，在 100MHz 以下频段，SF-PML 的反射系数可能恶化至 - 40dB 以下；

1. 斜入射与掠入射反射：当电磁波以大角度（如 θ>70°）入射时，PML 的阻抗匹配条件被破坏，反射系数显著上升，尤其在高频段更为明显；

1. 计算开销：PML 层增加了网格数量（通常占总网格的 10%-20%），且复杂的差分格式（如 CPML）会增加每步迭代的计算时间。

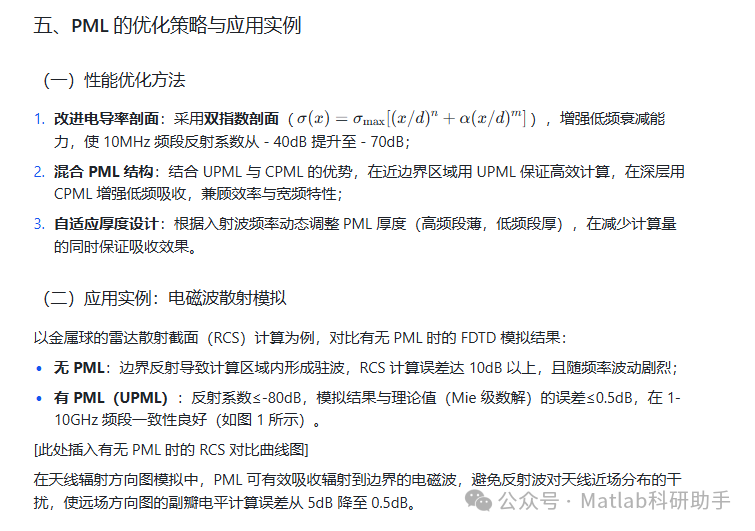

六、结论与展望

完美匹配层（PML）作为 FDTD 方法中最有效的吸收边界条件，通过阻抗匹配与能量衰减的协同作用，显著抑制了边界反射，为高精度电磁模拟提供了关键支撑。从经典的 SF-PML 到现代的 CPML、UPML，其结构设计与实现方法不断优化，在吸收效率、带宽和稳定性方面取得了显著进步。

未来研究方向包括：

• 超材料 PML：利用超材料的超常电磁特性设计新型 PML，突破传统介质的吸收极限；

• 并行计算优化：针对大规模 FDTD 模拟（如三维复杂目标散射），开发适用于 GPU/CPU 集群的并行 PML 算法，降低计算开销；

• 多物理场耦合中的 PML：将 PML 扩展至电磁 - 热、电磁 - 机械耦合问题，解决多物理场边界的能量吸收问题。

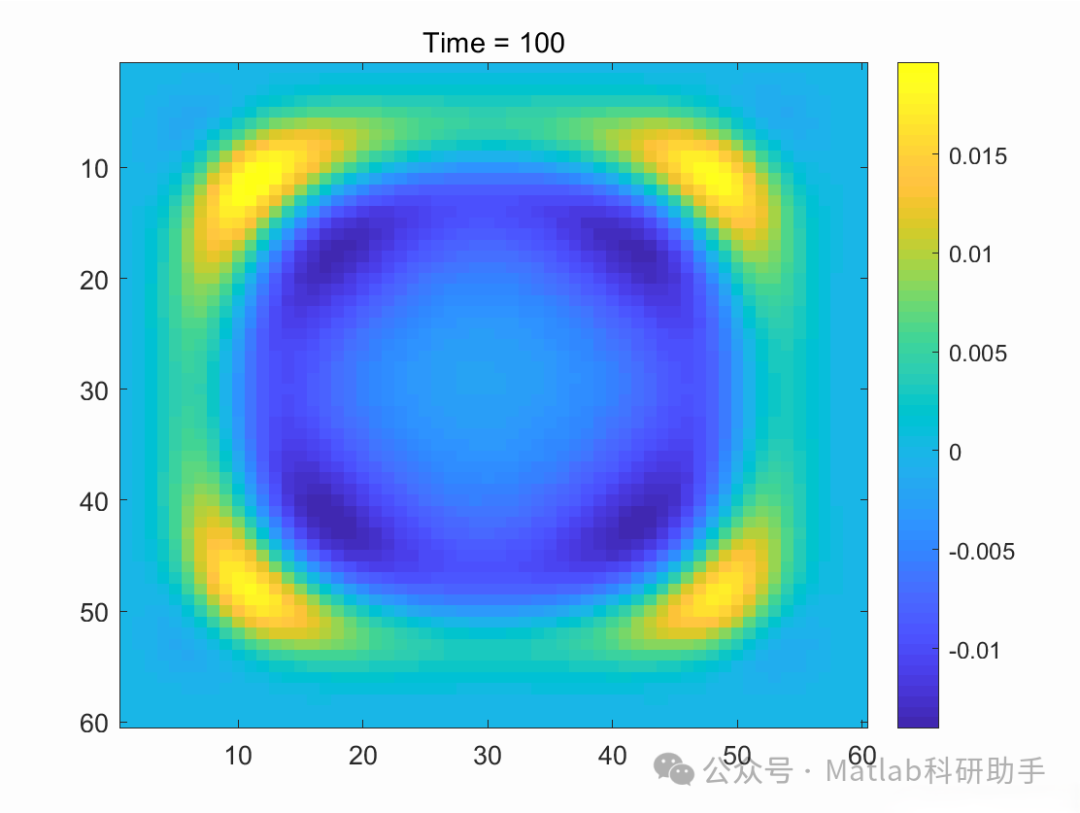

⛳️ 运行结果

🔗 参考文献

[1] 宋磊,李康,孔繁敏,等.PML-FDTD法在分析负折射率材料中的应用[J].光子学报, 2007, 36(8):4.DOI:10.1016/S1872-2040(07)60079-6.

[2] 苏丁.基于完美匹配层边界的并行FDTD算法及其在光子集成中的应用研究[D].南京理工大学,2014.DOI:10.7666/d.Y2522099.

[3] 方能胜.完美匹配层方法的稳定性分析[J].  2009.

📣 部分代码
