心电图（ECG）是临床医学中一种非侵入性且广泛使用的诊断工具，通过记录心脏电活动来评估其生理功能和病理状态。ECG信号的准确分析对于心血管疾病的早期诊断、治疗方案的制定及疗效评估至关重要。然而，实际采集到的ECG信号常常受到各种噪声的污染，且其固有的复杂性和非线性特性也对有效的信息提取带来了挑战。因此，对ECG信号进行高效、准确的处理是实现可靠诊断的关键环节。本文将深入探讨ECG信号处理的几个核心方面，包括基本波检测、信号去噪以及信号重建度量。

一、基本波检测

ECG信号由一系列特征波形组成，主要包括P波、QRS波群和T波。这些波形分别对应于心房除极、心室除极和心室复极的电生理过程。准确地识别和定位这些基本波形是ECG信号分析的首要任务，因为它们是计算心率、识别心律失常以及评估心脏功能的基础。

1. P波检测： P波代表心房的除极过程。其幅值通常较小，持续时间较短，且容易受到基线漂移、工频干扰和肌电干扰的影响。常用的P波检测方法包括小波变换、匹配滤波和形态学分析。小波变换能够有效分离不同频率的信号成分，从而在不同尺度上捕捉P波的特征。匹配滤波通过将ECG信号与预设的P波模板进行卷积来寻找相似性，而形态学方法则利用P波的特定形状和持续时间进行识别。

2. QRS波群检测： QRS波群是ECG信号中幅值最大、持续时间最短的波形，代表心室的快速除极。由于其显著的形态特征，QRS波群是ECG信号中最容易检测的波形，也是其他波形定位的参考点。经典的QRS波群检测算法有Pan-Tompkins算法，该算法通过一系列的滤波、微分、平方和积分操作来增强QRS波群的能量，并抑制其他噪声和波形。近年来，基于机器学习和深度学习的方法，如支持向量机（SVM）、神经网络和卷积神经网络（CNN），在QRS波群检测方面也展现出卓越的性能，尤其是在处理非典型QRS波形和复杂心律失常时。

3. T波检测： T波代表心室的复极过程。其幅值和持续时间均介于P波和QRS波群之间，且形态多变，易受T波倒置、双向T波等病理现象的影响。T波检测的挑战在于其相对较低的信噪比和形态多样性。常用的T波检测方法包括形态学滤波、小波变换和阈值法。此外，结合QRS波群的检测结果，可以在QRS波群之后的一定时间窗内搜索T波，以提高检测的准确性。

二、信号去噪

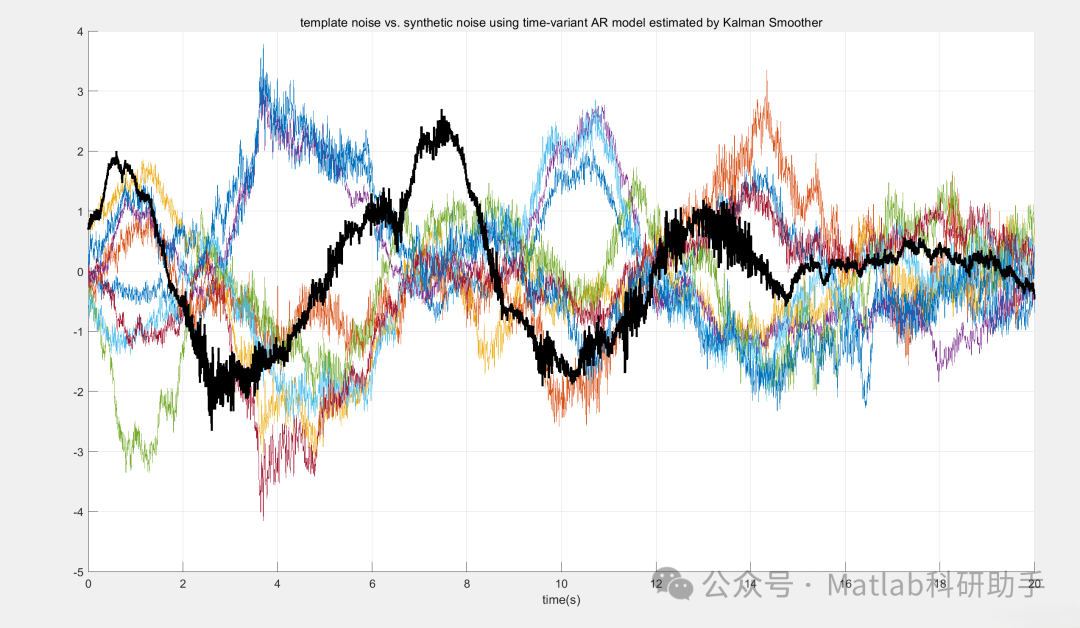

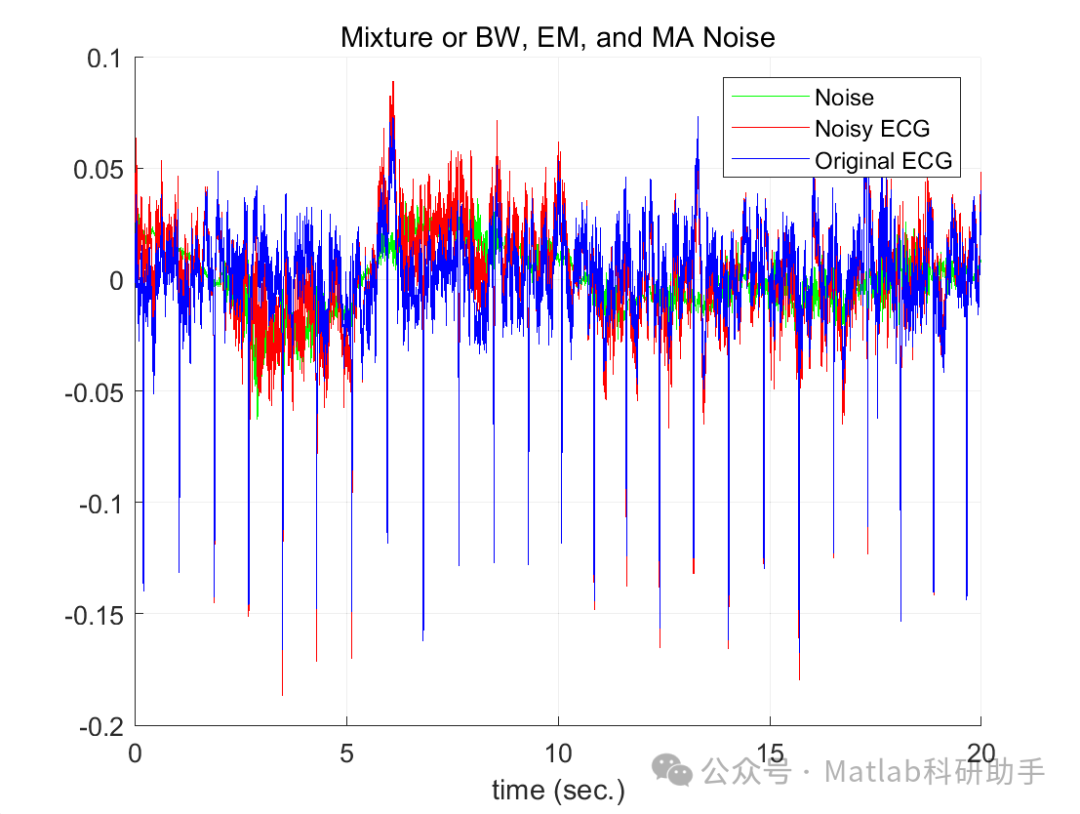

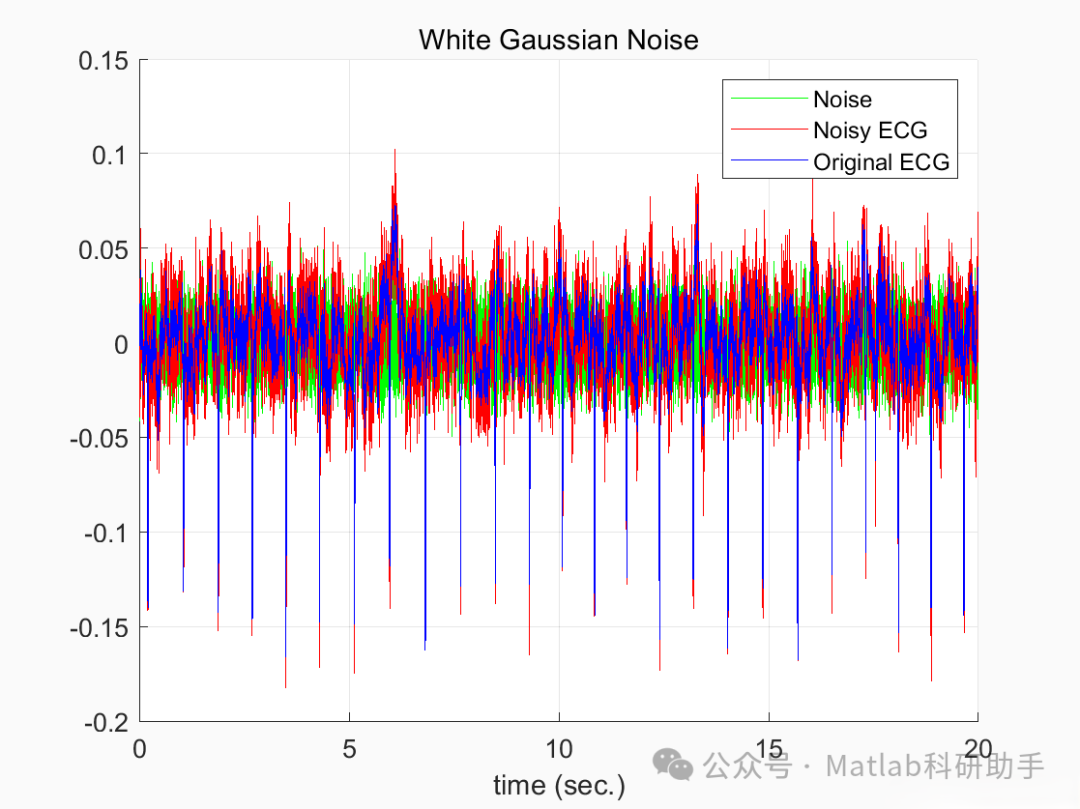

ECG信号在采集过程中不可避免地会受到各种噪声的污染，这些噪声会掩盖或扭曲原始信号的特征，从而影响后续的波形检测和诊断分析。常见的噪声源包括：

工频干扰（Power-line Interference）：
由交流电源引起，通常表现为50Hz或60Hz的周期性干扰。

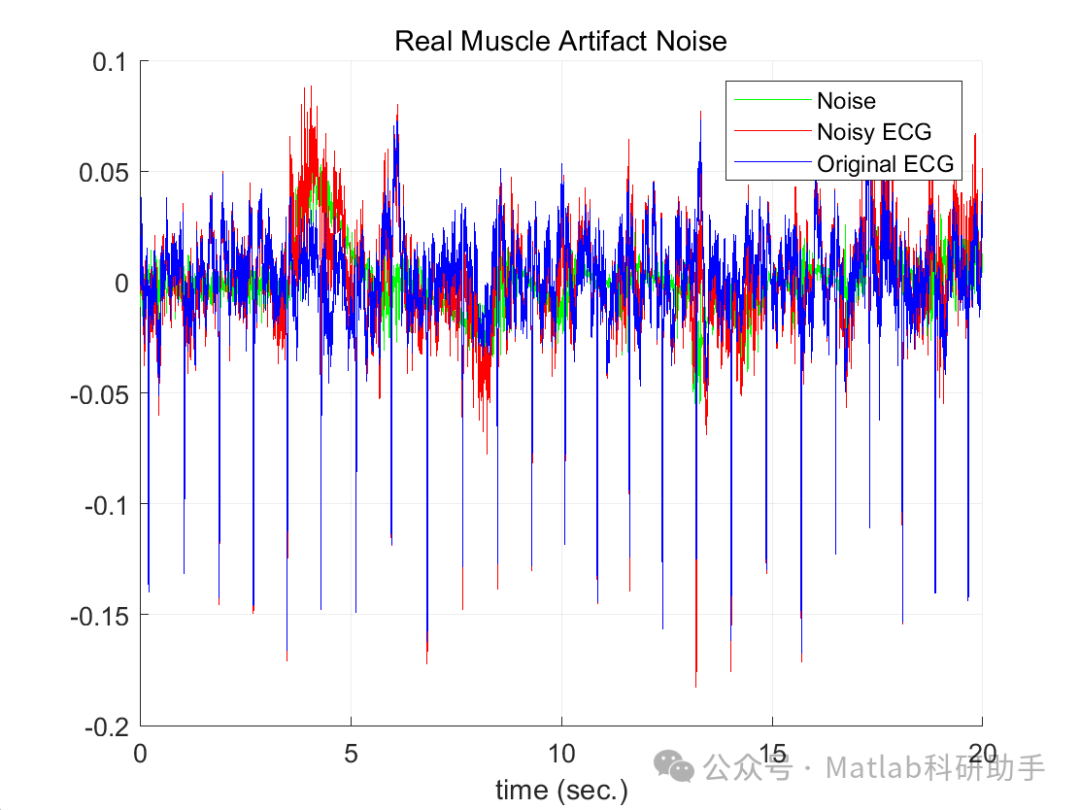

肌电干扰（Electromyographic Interference）：
由肌肉活动引起，表现为高频、不规则的尖峰噪声。

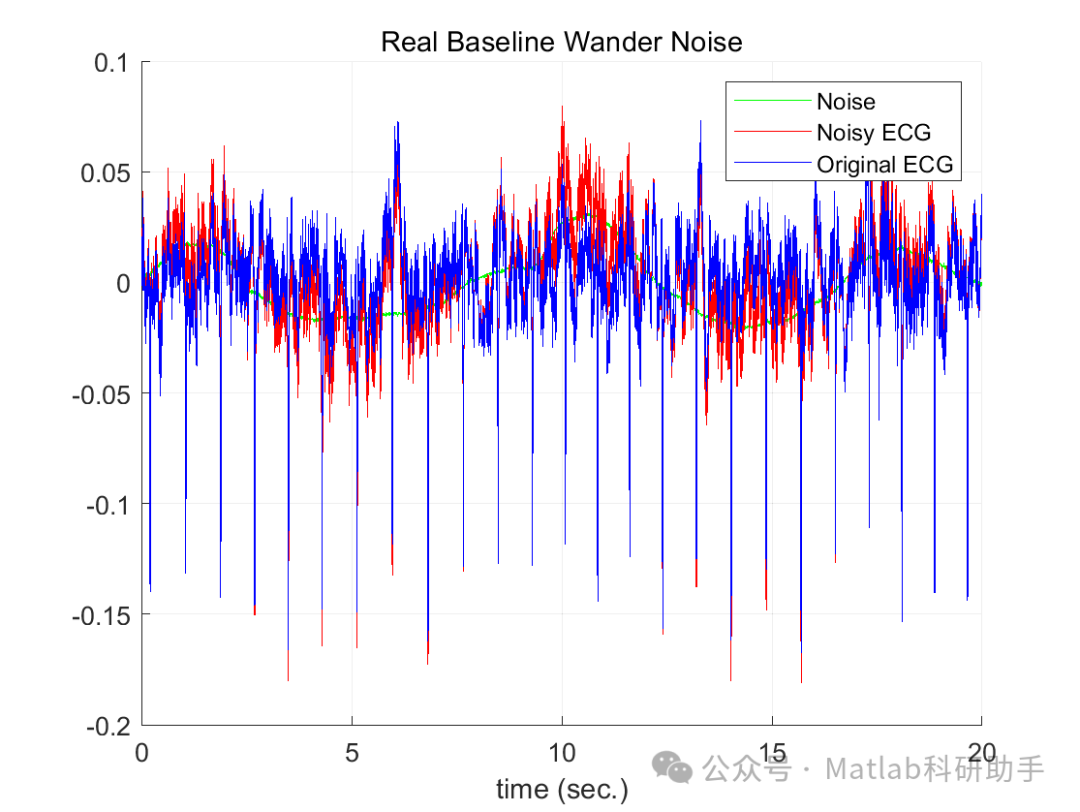

基线漂移（Baseline Wander）：
由呼吸、体动或电极接触不良引起，表现为ECG信号基线的缓慢变化。
运动伪影（Motion Artifacts）：
由患者身体移动引起，表现为信号的剧烈波动。
电极接触噪声（Electrode Contact Noise）：
由电极与皮肤接触不良或干燥引起，表现为不规则的噪声或信号中断。

针对不同类型的噪声，研究人员开发了多种去噪技术：

1. 陷波滤波： 主要用于去除工频干扰。通过在特定频率（如50Hz或60Hz）设置一个狭窄的阻带，可以有效衰减工频噪声成分。但需要注意的是，过窄的陷波滤波器可能会对ECG信号中的有用频率成分造成一定程度的衰减。

2. 小波阈值去噪： 小波变换可以将信号分解成不同尺度上的小波系数。噪声在小波域通常表现为幅值较小、分布较为均匀的系数，而ECG信号的特征则集中在少数幅值较大的系数上。通过设置合适的阈值，对小波系数进行软阈值或硬阈值处理，然后进行小波逆变换，可以有效去除噪声并保留信号的细节。

3. 自适应滤波： 这种方法通过使用一个参考噪声信号来估计并抵消原始ECG信号中的噪声。常用的自适应滤波算法包括最小均方（LMS）算法和递归最小二乘（RLS）算法。自适应滤波的优势在于其能够动态调整滤波器参数以适应噪声特性的变化，但需要一个与噪声高度相关的参考信号。

4. 经验模态分解（EMD）与集合经验模态分解（EEMD）： EMD是一种自适应的信号分解方法，可以将复杂信号分解为一系列本征模态函数（IMF）。不同的IMF对应信号在不同频率尺度上的分量。通过识别并去除包含主要噪声成分的IMF，可以实现有效的去噪。EEMD是为了克服EMD的模态混叠问题而提出的改进算法。

5. 深度学习去噪： 近年来，卷积神经网络（CNN）和循环神经网络（RNN）等深度学习模型在ECG信号去噪方面取得了显著进展。这些模型能够学习噪声和信号之间的复杂非线性关系，并自动提取去噪所需的特征。与传统方法相比，深度学习方法通常表现出更强的鲁棒性和更好的去噪效果，尤其是在处理非平稳和非高斯噪声时。

三、信号重建度量

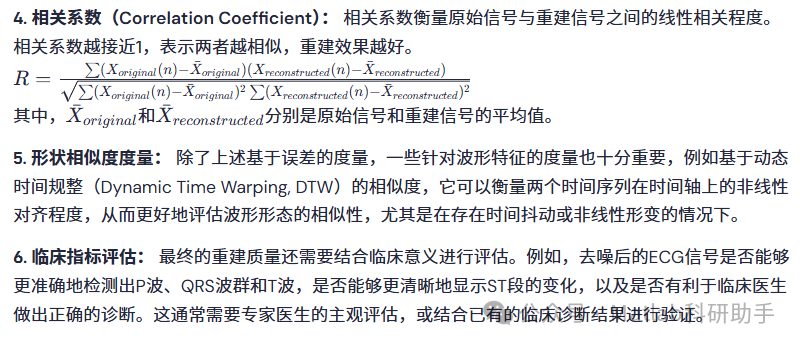

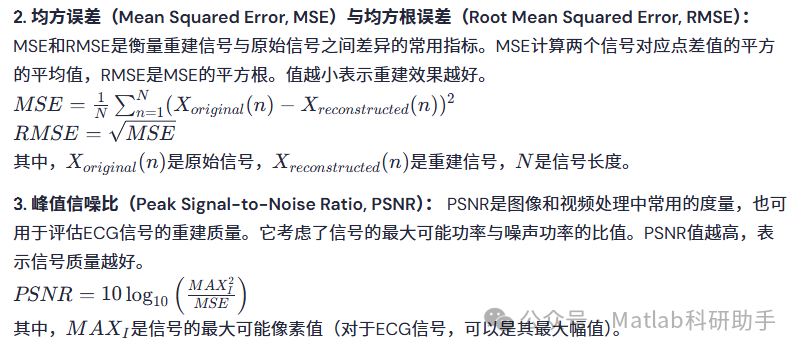

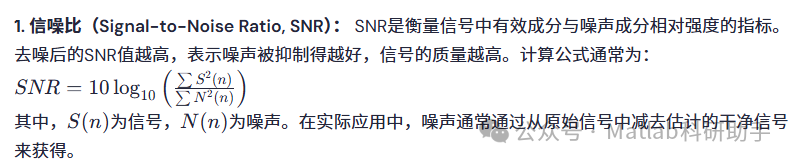

信号重建度量是评估去噪或压缩算法效果的关键指标，旨在量化处理后的信号与原始无噪声信号之间的相似度或信息损失程度。然而，在实际应用中，往往难以获得理想的无噪声原始信号，因此需要选择合适的度量方法来间接评估重建质量。

结论

ECG信号处理是一个复杂且多学科交叉的研究领域，其目标是提高ECG信号的质量，从而为临床诊断提供更可靠、更准确的信息。基本波检测是ECG分析的基石，其准确性直接影响后续的心律失常识别和心脏功能评估。信号去噪是保障ECG信号质量的关键步骤，通过多种先进的算法能够有效抑制各种噪声干扰。而信号重建度量则为量化评估处理效果提供了客观的依据。

随着人工智能和机器学习技术的飞速发展，ECG信号处理正迎来新的机遇。深度学习模型在波形检测、去噪和异常识别方面展现出前所未有的潜力，有望在未来实现更高精度、更鲁棒的ECG信号分析系统。然而，如何将这些先进技术与临床需求紧密结合，并确保其在实际应用中的安全性和可靠性，仍然是未来研究的重要方向。同时，开发能够处理多导联、长时间ECG数据，并融合其他生理信号的综合分析方法，将是提升心血管疾病诊断水平的必然趋势。ECG信号处理领域的持续创新，将为心血管健康管理带来革命性的进步。
