时序分解 | MATLAB实现基于SVD奇异值分解的信号分解分量可视化

✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

信号处理领域中，常常面临着从复杂混合信号中提取有用信息的问题。许多信号并非单一成分构成，而是多个信号源的叠加。如何有效地将这些混合信号分解成各个独立的成分，并对其进行可视化分析，是信号处理研究中的一个重要课题。奇异值分解 (Singular Value Decomposition, SVD) 作为一种强大的矩阵分解方法，为解决这一问题提供了有效的途径。本文将深入探讨基于SVD的信号分解方法，并重点阐述其分量可视化技术。

SVD分解的基本原理是将一个任意形状的矩阵分解为三个矩阵的乘积：𝐴=𝑈Σ𝑉𝑇A=UΣVT，其中 A 是待分解的矩阵，U 和 V 分别是左奇异矩阵和右奇异矩阵，均为正交矩阵；Σ 是奇异值矩阵，是一个对角矩阵，其对角元素为奇异值，按照从大到小的顺序排列。奇异值代表了信号中各个成分的重要程度，大的奇异值对应着主要的信号成分，小的奇异值对应着噪声或次要成分。 这种分解方法的优势在于，它能够有效地去除噪声，并提取信号中的主要特征。

在信号处理中，我们可以将混合信号表示成一个矩阵 A，其中每一列代表一个采样点，每一行代表一个传感器或信号通道。通过对该矩阵进行SVD分解，我们可以得到三个矩阵 U、Σ 和 V^T。 左奇异矩阵 U 的每一列代表一个潜在的信号源或信号成分的“模式”，也就是信号在不同传感器或通道上的表现形式。奇异值矩阵 Σ 的对角元素代表了各个信号成分的能量或强度。右奇异矩阵 V^T 则包含了各个信号成分在时间域上的信息，每一行对应一个信号成分的时间序列。

基于此，我们可以通过对 U、Σ 和 V^T 三个矩阵进行分析和可视化，实现对信号成分的分解和理解。 具体来说，可视化策略可以有多种选择：

1. 奇异值谱图: 将奇异值按照大小顺序绘制成谱图，可以直观地展现各个信号成分的能量分布。 通过观察奇异值谱图，我们可以判断信号中是否存在显著的成分，以及噪声的程度。 显著下降的奇异值往往标志着信号成分的结束，而后续的较小奇异值则可以视为噪声。 这为选择合适的截断奇异值，从而实现降噪和信号压缩提供了依据。

2. 信号成分时间序列图: 通过将奇异值矩阵 Σ 和右奇异矩阵 V^T 相乘，可以得到各个信号成分的时间序列。 将这些时间序列绘制成图，可以直观地观察每个成分的动态变化特征，例如频率、幅度等。 这有助于我们理解各个信号成分的物理意义，以及它们之间的相互关系。 例如，在脑电信号分析中，我们可以通过这种方法提取出不同脑区的活动模式。

3. 信号成分空间模式图: 左奇异矩阵 U 的每一列代表一个信号成分的空间模式，即该成分在不同传感器或通道上的分布情况。 将这些空间模式绘制成图，可以帮助我们识别信号源的位置和空间分布特征。 例如，在阵列信号处理中，我们可以利用这种方法进行波达方向 (Direction of Arrival, DOA) 估计。 可以使用热力图或其他可视化技术，清晰地展现信号成分的空间特征。

4. 三维可视化: 对于多维信号，可以利用三维或更高维的可视化技术，例如三维散点图或体绘制，来展现信号成分的空间和时间特征。 这可以提供更全面的信息，并帮助我们更好地理解复杂信号的结构。

然而，SVD 分解也存在一些局限性。 首先，SVD 分解的结果依赖于数据的顺序和结构，不同的数据排列可能会导致不同的分解结果。其次，对于非线性信号，SVD 分解的有效性会受到限制。 此外，当奇异值存在较大的近似值时，难以准确区分信号成分和噪声。 因此，在实际应用中，需要结合其他信号处理方法，例如小波变换、独立成分分析等，才能更好地处理复杂信号。

综上所述，基于SVD的信号分解方法为信号成分的可视化分析提供了一种有效的途径。 通过对SVD分解结果的各个矩阵进行可视化，我们可以直观地理解信号的结构、成分的能量分布、时间特性和空间特征。 然而，选择合适的可视化方法并结合其他信号处理技术，才能更有效地挖掘隐藏在复杂信号中的有用信息，并提升信号处理和分析的效率和精度。 未来的研究可以探索更高级的可视化技术，例如机器学习辅助的可视化方法，以进一步提升SVD在信号分解和可视化领域的应用价值。

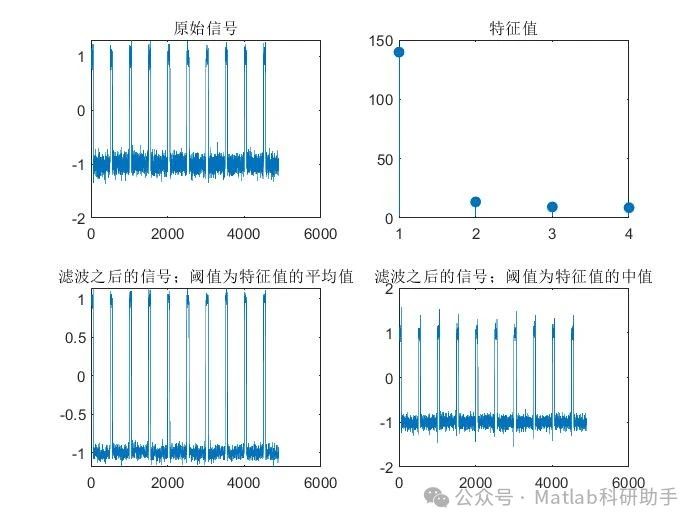

⛳️ 运行结果
