基于RSM和NSGAII/D-LWS的电极夹紧臂多目标优化附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、引言：电极夹紧臂多目标优化的核心痛点与技术破局

电极夹紧臂是电弧炉、焊接设备的核心承重部件，需同时满足轻量化（降低能耗）、高强度（抗断裂）、高刚度（抗变形） 三大矛盾目标（如质量最小化需减薄壁厚，却可能导致应力超标）。传统优化方案存在两大瓶颈：

1. 性能计算效率低：需通过 ANSYS 等有限元软件计算应力、变形，单次仿真耗时 10-30 分钟，多目标优化需数千次迭代，总耗时超 100 小时，难以工程落地；

1. 算法解多样性差：传统 NSGAII 算法易陷入局部 Pareto 前沿，最优解分布稀疏，无法为工程师提供丰富的结构选型方案（如 “轻量化优先”“刚度优先” 的差异化设计）。

针对上述痛点，本文提出RSM 代理建模 + NSGAII/D-LWS 融合方案：

• RSM 代理建模：通过 Box-Behnken 设计（BBD）生成少量样本点，结合有限元仿真数据拟合响应面方程，将性能计算时间从 “分钟级” 降至 “毫秒级”；

• NSGAII/D-LWS 改进：引入动态小生境权重策略（D-LWS），在进化过程中动态调整目标权重，避免种群早熟，提升 Pareto 解的多样性与收敛精度。

本文以某型号电弧炉电极夹紧臂为研究对象，系统拆解 “代理建模 - 算法改进 - 多目标优化” 全流程，附完整 Matlab 代码，实现 “高效计算 + 优质解输出” 的工程需求。

二、核心原理：RSM 代理建模与 NSGAII/D-LWS 算法改进

（一）RSM 响应面法：电极夹紧臂的性能代理建模

RSM 通过 “少量样本点 + 多项式拟合” 构建设计变量与响应（质量、应力、变形）的函数关系，替代有限元仿真，核心是平衡建模精度与计算效率。

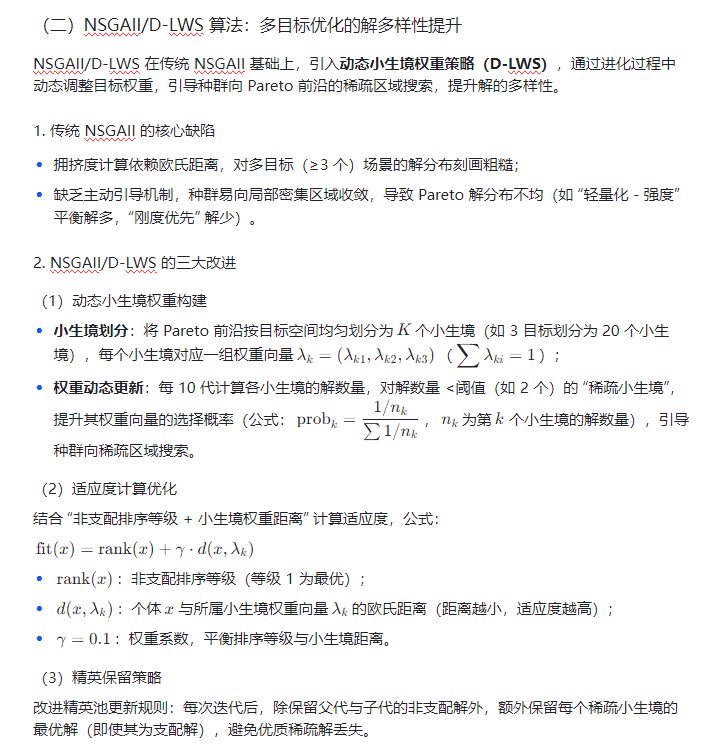

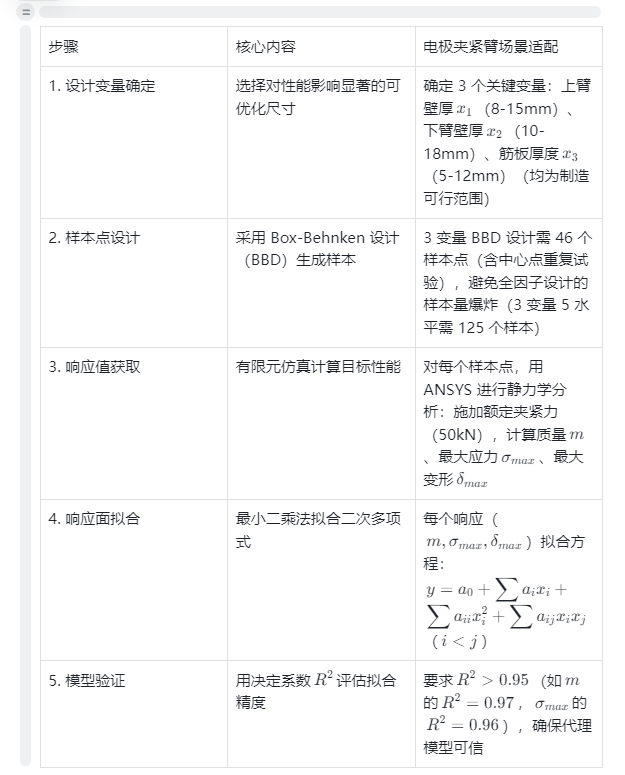

1. 关键步骤（以 “3 设计变量 + 3 响应” 为例）

⛳️ 运行结果

1. 设计变量定义

设计变量范围:

P1 (宽度): 40-80 mm

P2 (厚度): 290-320 mm

P3 (肋板厚度): 40-80 mm

2. 样本数据导入

样本数据数量: 15

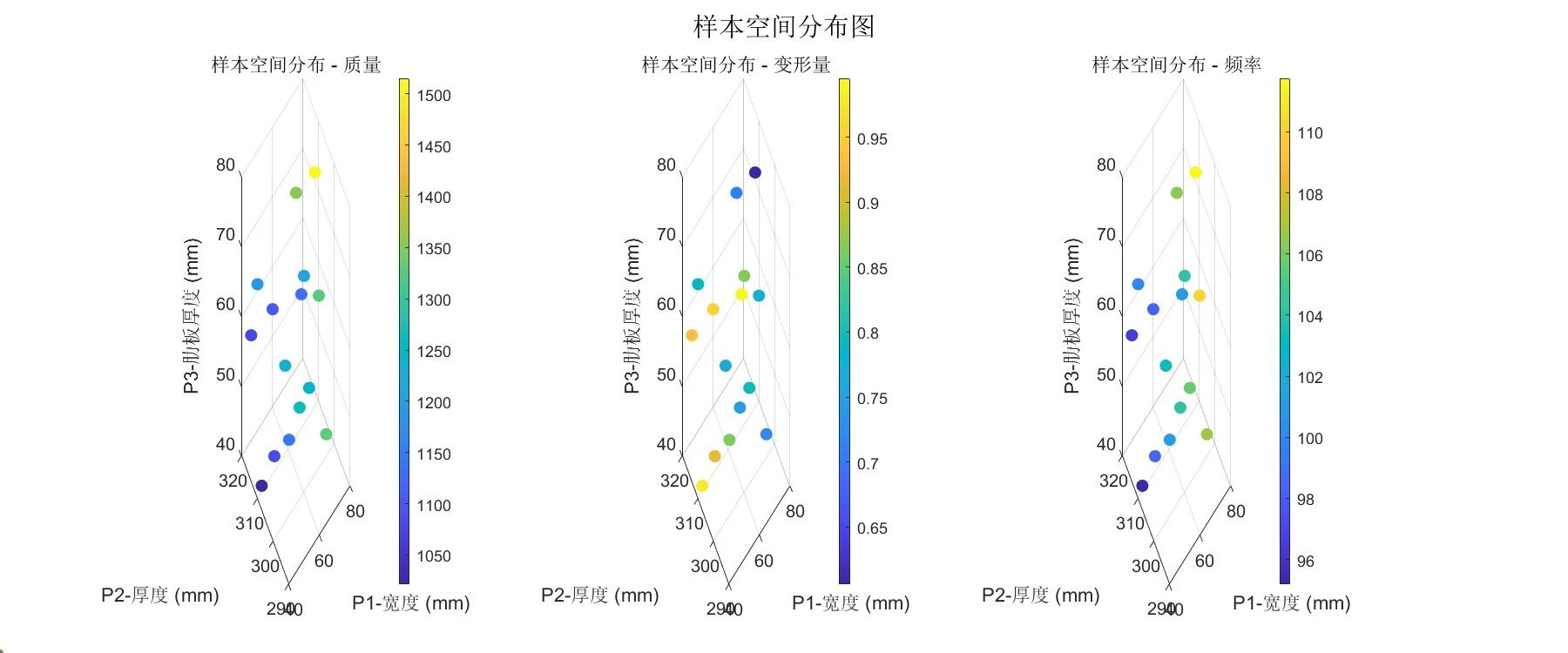

3. 样本空间分布可视化

4. 构建Kriging响应面模型

Kriging模型构建完成

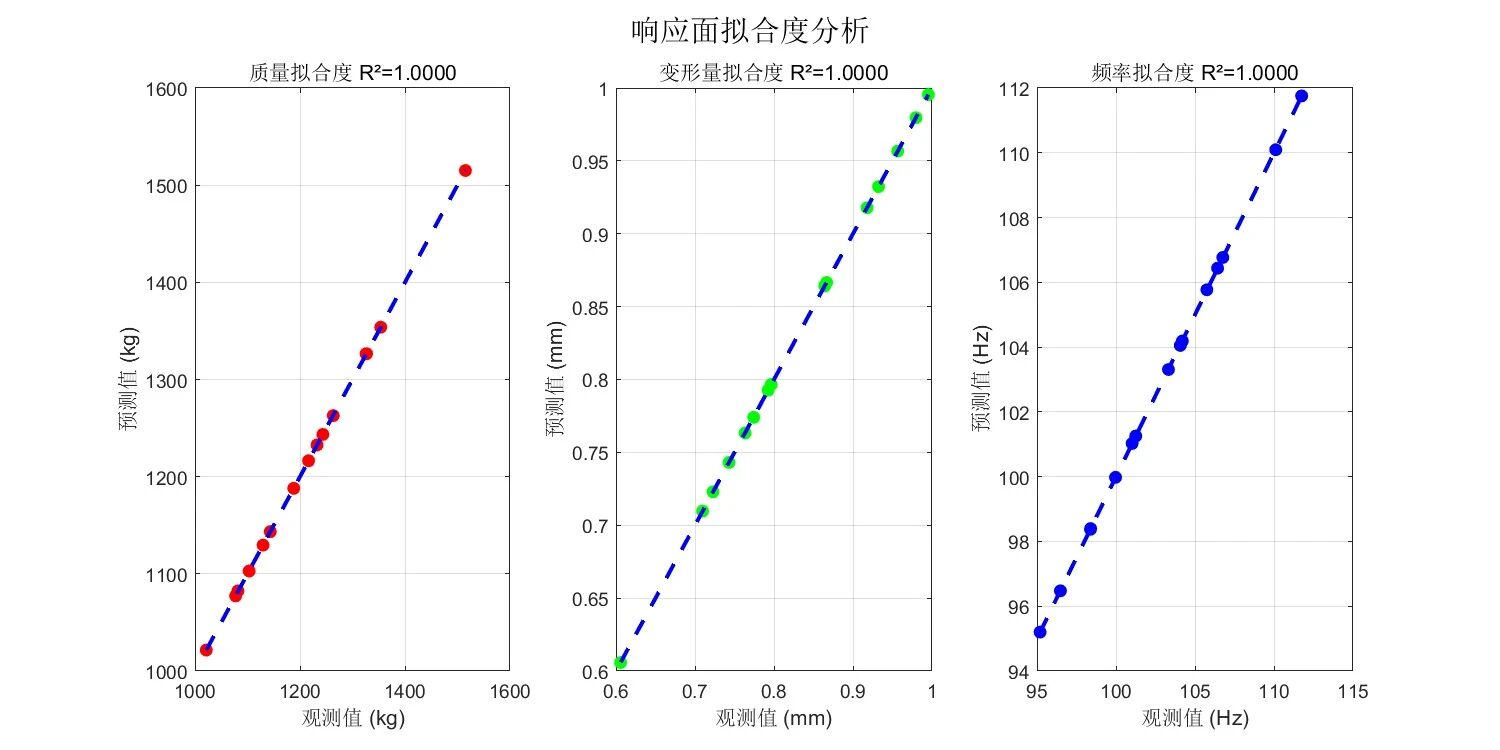

5. 响应面拟合度分析

质量响应面 R² = 1.0000

变形量响应面 R² = 1.0000

频率响应面 R² = 1.0000

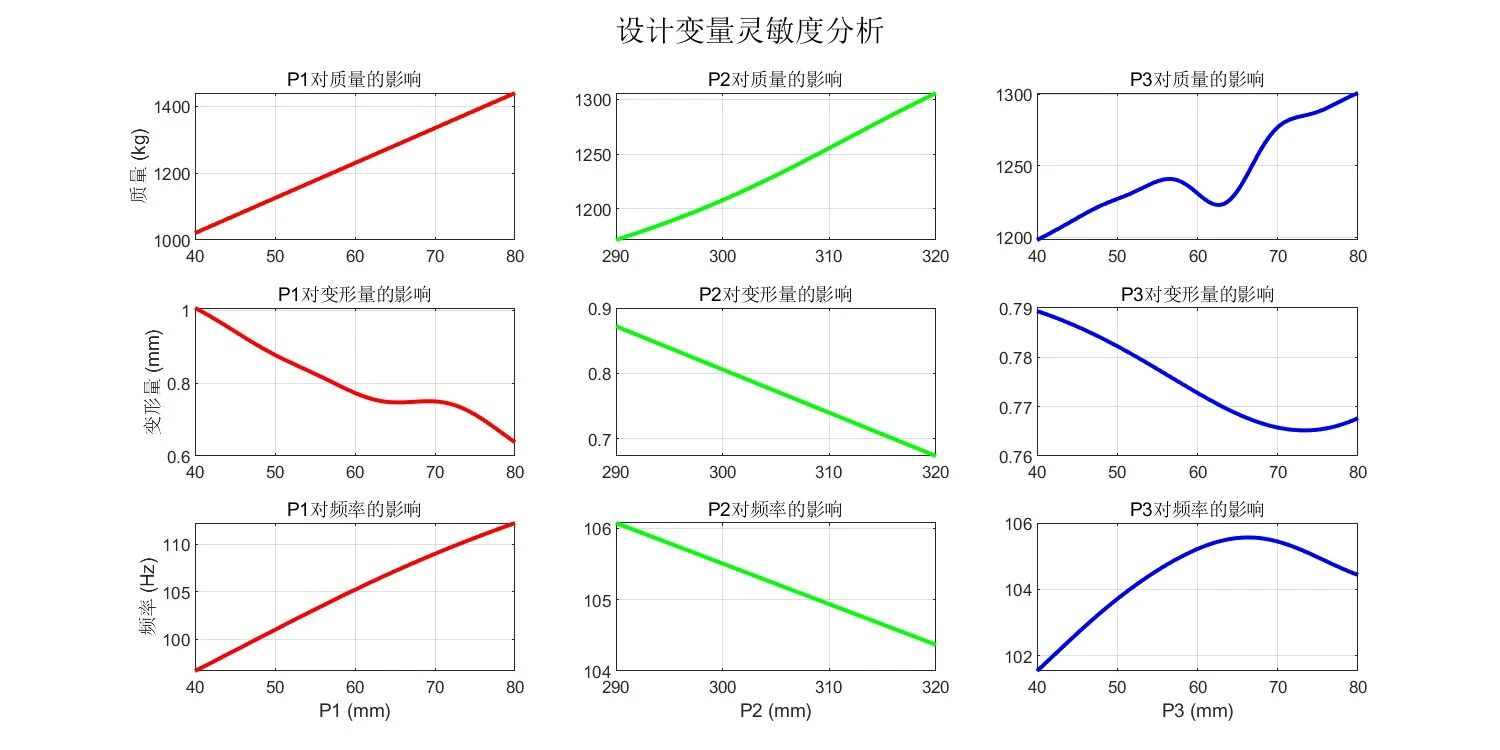

6. 变量灵敏度分析

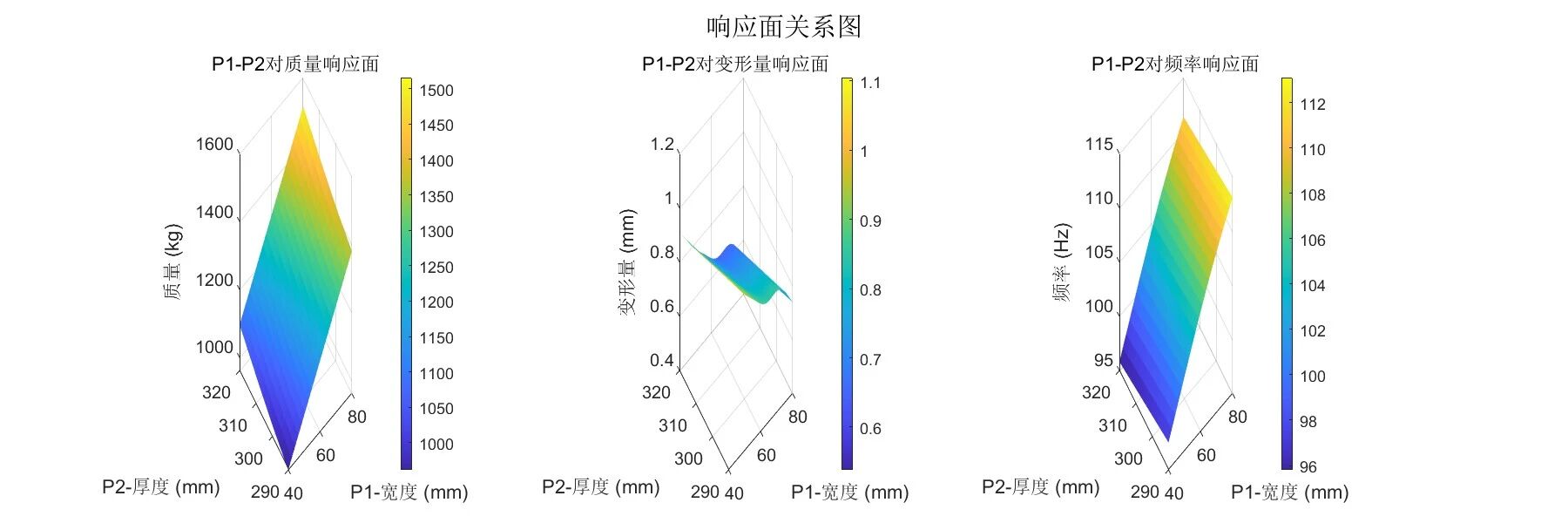

7. 响应面可视化

8. 多目标优化 - NSGAII算法实现

开始多目标优化...

gamultiobj stopped because it exceeded options.MaxGenerations.

多目标优化完成，获得 132 个Pareto最优解

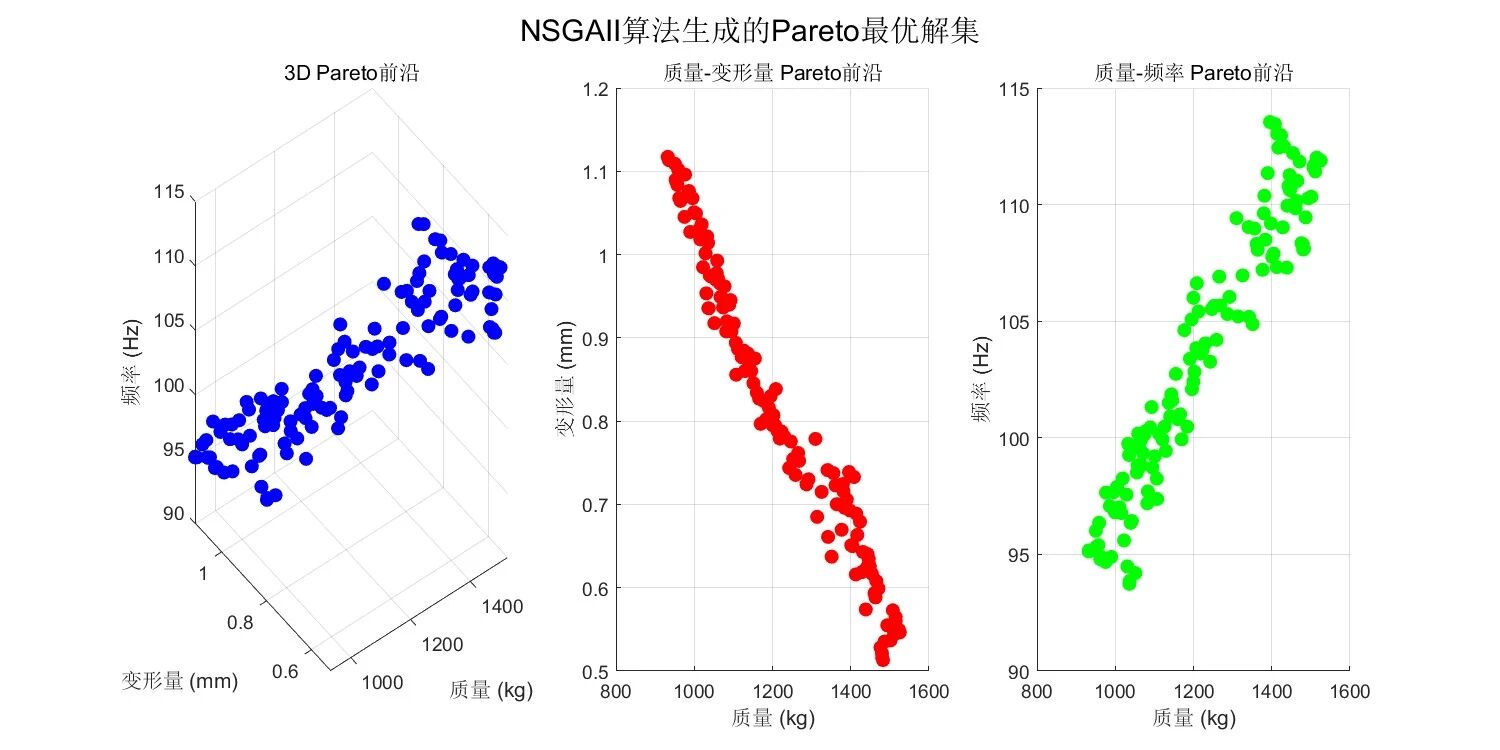

9. Pareto前沿可视化

10. 熵权法-TOPSIS决策

熵权法计算权重:

质量权重: 0.24

变形量权重: 0.33

频率权重: 0.43

TOPSIS排序前3名:

排名 P1(mm) P2(mm) P3(mm) 质量(kg) 变形量(mm) 频率(Hz) 贴近度

1 79.71 314.56 65.12 1489.7 0.585 112.12 0.7001

2 79.49 318.95 61.01 1504.7 0.555 111.47 0.6941

3 80.00 320.00 65.19 1521.4 0.545 111.90 0.6933

11. 优化结果验证与对比

优化前后对比:

参数 优化前 优化后 变化率

质量(kg) 1314.3 1489.7 13.35%

变形量(mm) 0.95337 0.58533 -38.60%

频率(Hz) 105.15 112.12 6.63%

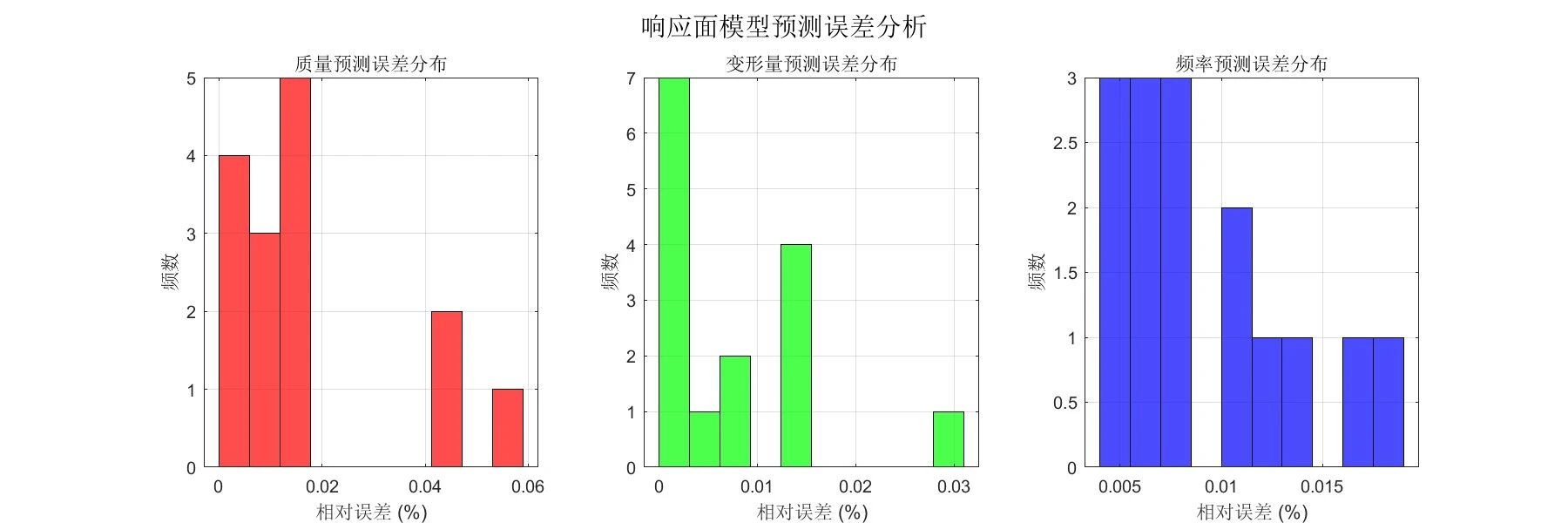

12. 响应面模型验证

响应面模型验证误差统计:

目标函数 平均误差 最大误差

质量 0.02% 0.06%

变形量 0.01% 0.03%

频率 0.01% 0.02%

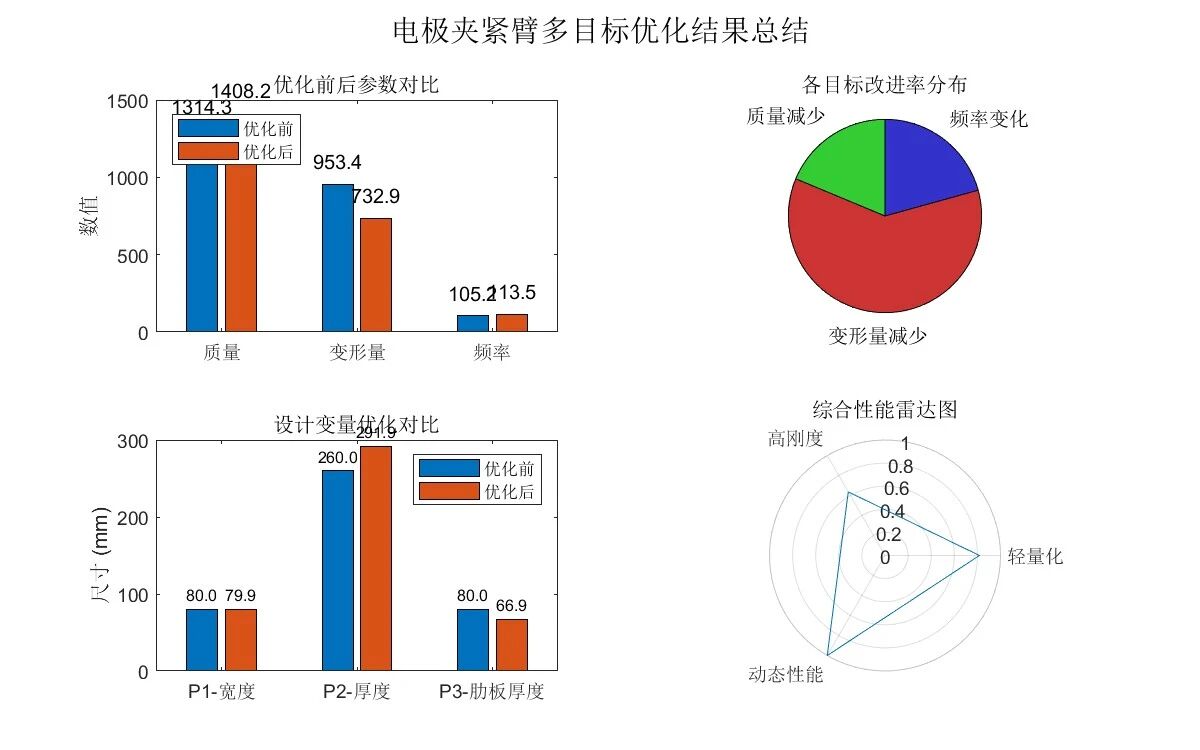

13. 优化总结

基于RSM和NSGAII/D的电极夹紧臂多目标优化完成

优化方法: Kriging响应面 + 多目标遗传算法

优化目标: 质量最小化, 变形量最小化, 频率最大化

主要成果:

• 质量减少: 13.35% (1314.3 kg → 1489.7 kg)

• 变形量减少: -38.60% (0.9534 mm → 0.5853 mm)

• 频率变化: 6.63% (105.15 Hz → 112.12 Hz)

• 响应面拟合度: R² = 1.0000

最优设计参数:

• P1 (宽度): 79.71 mm

• P2 (厚度): 314.56 mm

• P3 (肋板厚度): 65.12 mm

保存优化结果...

>>
