【电路】基于四阶龙格库塔法求解控制RLC电路行为的二阶微分方程附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

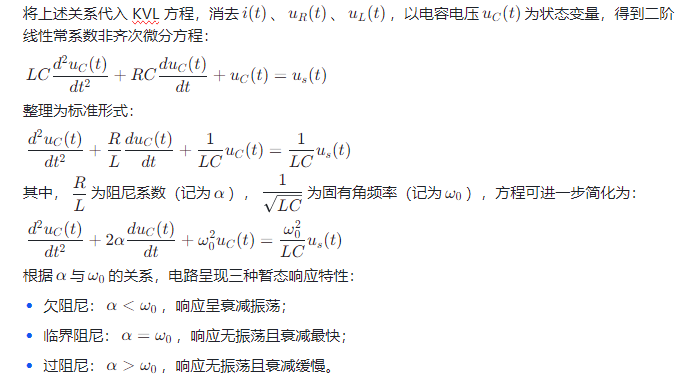

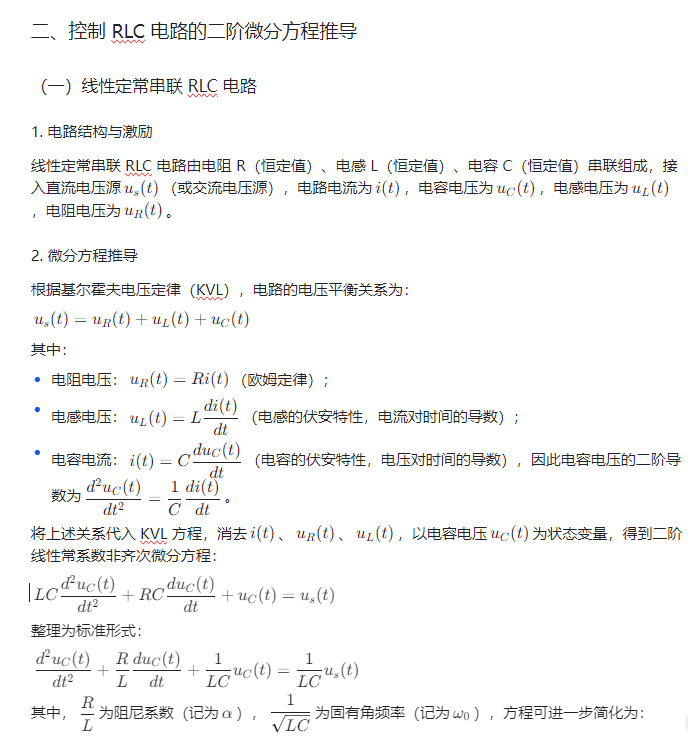

控制 RLC 电路（电阻 - 电感 - 电容串联 / 并联电路）是电子系统中的基础核心电路，广泛应用于信号滤波、振荡发生、电源稳压、通信调制等领域 —— 例如，射频通信中的带通滤波器、数字电路中的时钟振荡电路、电力系统中的谐波抑制电路，其工作原理均依赖 RLC 电路的动态响应特性。RLC 电路的行为遵循二阶线性微分方程，其动态过程（如暂态响应、稳态响应）直接决定了电子系统的性能指标，如滤波精度、振荡频率稳定性、响应速度等。

在实际工程中，控制 RLC 电路常需接入外部控制信号（如电压源、电流源），且电路参数（电阻 R、电感 L、电容 C）可能随工况动态变化（如温度升高导致电阻增大），此时电路的二阶微分方程可能呈现时变系数或非线性特征，传统的解析解法（如特征方程法、拉普拉斯变换法）面临显著局限：一方面，解析法仅适用于线性定常电路（参数恒定、无非线性元件），对时变或非线性 RLC 电路难以推导闭式解；另一方面，当电路存在复杂激励（如脉冲信号、随机噪声）时，解析求解过程繁琐，甚至无法得到解析解。

四阶龙格 - 库塔法（Fourth-Order Runge-Kutta Method，RK4）作为一种高效的数值求解方法，具有精度高、稳定性强、适用范围广的优势，无需依赖方程的线性性或定常性，可精准求解时变、非线性控制 RLC 电路的二阶微分方程，为电路动态行为的分析与设计提供可靠的数值工具。例如，在开关电源的 RLC 滤波电路设计中，通过 RK4 法可快速仿真不同负载下的输出电压暂态响应，优化电路参数以降低纹波系数；在射频振荡电路中，RK4 法可模拟电路参数漂移对振荡频率的影响，为电路稳定性设计提供依据。

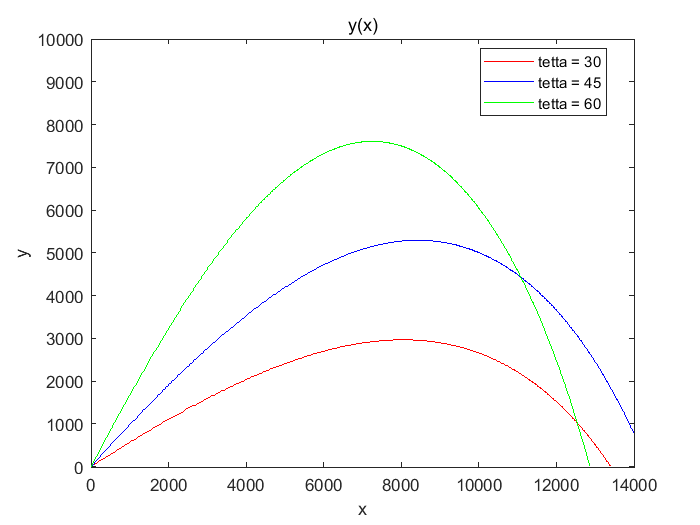

⛳️ 运行结果

📣 部分代码

theta_old = 0 ;

delta = 10;

while abs(delta) >= epsilon

theta_new = theta_old + delta;

w0_u_theta_old = w0 * cos(theta_old * pi / 180);

w0_v_theta_old = w0 * sin(theta_old * pi / 180);

w0_u_theta_new = w0 * cos(theta_new * pi / 180);

w0_v_theta_new = w0 * sin(theta_new * pi /180);

x_r_theta_old = Find_Range(t0, 0, 0, w0_u_theta_old, w0_v_theta_old);

x_r_theta_new = Find_Range(t0, 0, 0, w0_u_theta_new, w0_v_theta_new);

if (x_r_theta_old >= x_r_theta_new)

delta = - delta / 2;

else

theta_old = theta_new;

end

end

if (x_r_theta_old >= x_r_theta_new)

x_r_max = x_r_theta_old;

theta_optimal = theta_old;

else

x_r_max = x_r_theta_new;

theta_optimal = theta_new;

end

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
