四杆连杆机构作为机械系统中最经典的传动与运动转换机构之一，广泛应用于汽车、机床、机器人、工程机械等领域。其核心由机架、输入杆（原动件）、输出杆（从动件）和连杆四个刚性构件通过转动副连接组成，通过输入杆的定轴转动或往复摆动，带动连杆与输出杆运动，实现特定的轨迹生成、运动传递或力放大功能。例如，汽车发动机中的曲柄连杆机构（四杆机构变体）将活塞的往复直线运动转化为曲轴的旋转运动；机械手上的四杆机构则可实现末端执行器的精准姿态调整。

传统四杆机构分析中，通常假设所有构件为绝对刚性，即运动过程中构件无变形，仅需通过几何关系（如杆长、角度）计算各构件的位置、速度与加速度，这种简化模型在低速、轻载或对精度要求较低的场景中可满足需求。但在高速运转（如高速冲床、航空发动机传动机构）、重载工况（如矿山机械连杆）或高精度控制场景（如精密机器人）中，构件的弹性变形不可忽视 —— 刚性假设下的分析误差会显著增大，甚至导致机构运动精度下降、振动噪声加剧、疲劳寿命缩短，严重时可能引发机构失效。

因此，弹性连杆的四杆机构分析成为机械动力学领域的重要研究方向：通过考虑连杆的弹性变形，建立更贴合实际工况的动力学模型，揭示弹性变形对机构运动特性、动力特性的影响，为机构的优化设计、振动控制与精度提升提供理论支撑。

弹性连杆对四杆机构特性的核心影响

1. 运动精度偏差：从 “理论轨迹” 到 “实际轨迹” 的偏移

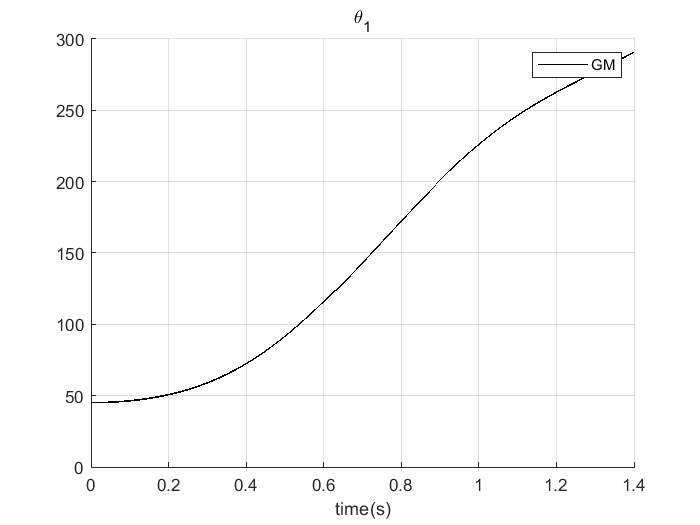

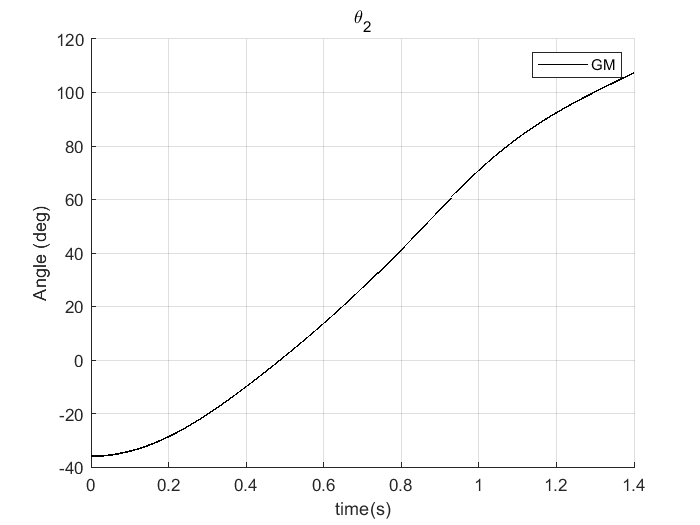

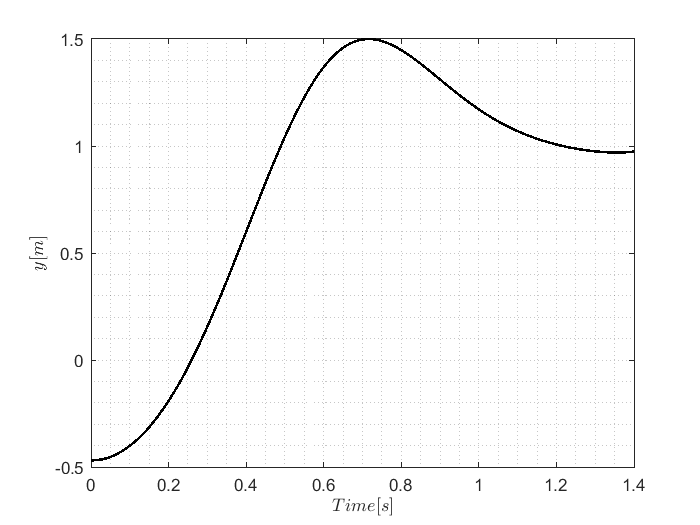

刚性四杆机构的运动轨迹由杆长比严格确定，例如曲柄摇杆机构中，摇杆的摆动角度、角速度变化完全可通过几何关系精确计算。但当连杆存在弹性时，在运动惯性力、载荷力的作用下，连杆会产生弯曲、扭转或拉伸变形，导致构件的实际长度与理论长度出现偏差，进而引发运动轨迹偏移与位置误差。

以曲柄连杆机构为例：当曲轴（输入杆）高速旋转时，连杆受到的惯性力随转速平方增大，若连杆为弹性构件，其杆长会因拉伸 / 压缩变形发生动态变化，导致活塞（相当于输出构件）的上止点、下止点位置出现波动，且波动幅度随转速升高而增大。这种偏差会造成发动机气缸压缩比不稳定，影响燃烧效率；同时，活塞与气缸壁的间隙可能因位置偏移减小，增加磨损风险。

此外，弹性变形的动态特性（如变形滞后）会进一步加剧运动误差：当机构运动方向改变时（如曲柄从加速段进入减速段），连杆的弹性变形恢复速度滞后于运动状态变化，导致输出端运动出现 “过冲” 或 “滞后” 现象，例如机器人末端执行器在轨迹跟踪时出现 “抖动”，无法精准到达目标位置。

2. 动力学特性耦合：变形与运动的相互作用

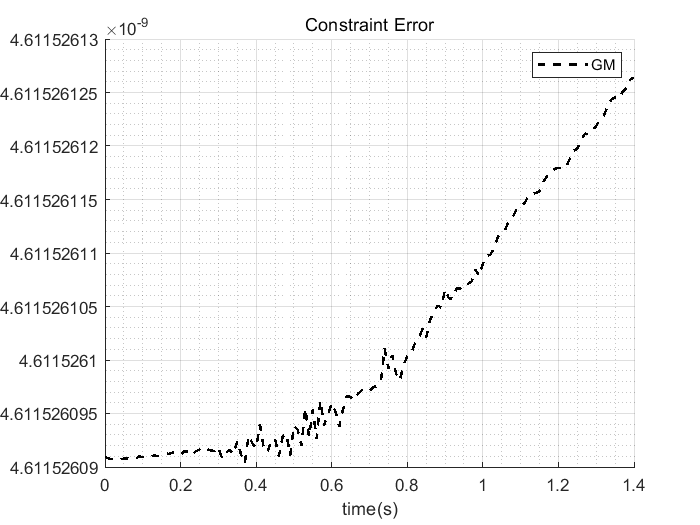

弹性连杆的引入打破了刚性机构 “运动与力独立计算” 的简化关系，形成运动 - 变形 - 力的耦合效应：机构的运动状态（速度、加速度）决定了惯性力的大小与分布，而惯性力又引发连杆弹性变形；变形后的连杆几何参数变化反过来改变机构的运动传递关系，进而影响力的分布与传递效率。这种耦合效应使弹性四杆机构的动力学分析远复杂于刚性机构。

从力学本质来看，弹性连杆的变形属于弹性体振动问题：连杆可视为连续弹性梁（或杆），其振动模态（如一阶弯曲模态、二阶弯曲模态）会在机构运动过程中被激发。当机构的运动频率（如输入杆的角速度对应的基频）接近连杆的固有频率时，会发生共振现象—— 此时连杆变形幅度急剧增大，不仅严重破坏运动精度，还可能产生巨大的动应力，导致连杆疲劳断裂。

例如，高速冲床的四杆冲压机构中，若冲头往复运动频率接近连杆的一阶固有频率，会出现 “冲压力骤增”“机身剧烈振动” 的现象，既影响冲压件精度，又缩短冲床使用寿命。因此，弹性四杆机构分析中，必须同时考虑 “刚体运动” 与 “弹性振动” 的耦合，避免共振风险。

3. 动应力与疲劳寿命：弹性变形的力学代价

刚性机构假设下，构件的应力仅由静态载荷或匀速运动时的力传递计算得出；而弹性连杆在运动过程中，除了承受静载荷（如构件自重、工作载荷），还会因弹性振动产生动态附加应力—— 这种动应力的幅值可能远大于静应力，成为构件疲劳破坏的主要诱因。

以工程机械中的四杆举升机构为例：当举升臂（连杆）带动重物上升时，若举升速度突然变化（如启动、制动瞬间），连杆会因惯性力产生瞬时弹性变形，导致杆内产生冲击性动应力；而在重物下降过程中，连杆可能因 “弹性回弹” 出现反复弯曲，形成交变动应力。长期作用下，交变动应力会在连杆的薄弱部位（如转动副连接处、截面突变处）产生疲劳裂纹，最终引发断裂失效。

因此，弹性连杆的四杆机构分析需通过动力学建模计算构件的动态应力分布，结合材料的疲劳特性（如 S-N 曲线），预测机构的疲劳寿命，为连杆的结构优化（如增加过渡圆角、优化截面尺寸）与使用维护（如定期检测裂纹）提供依据。
