🔥 内容介绍

一、技术背景：情感识别的生理信号选择与维度建模需求

情感识别作为人机交互、心理健康监测、智能座舱等领域的核心技术，其输入信号可分为主观报告（如情感量表评分）、行为信号（如面部表情、语音语调）与生理信号（如心率、脑电、皮肤电）三类。其中，心率变异性（HRV，Heart Rate Variability）作为反映自主神经系统活性的生理指标，具有客观无扰、抗伪装性强的独特优势 —— 人类无法主动控制 HRV 的波动（如呼吸性窦性心律不齐），且 HRV 与情感状态存在明确的生理关联（如焦虑时交感神经兴奋导致 HRV 降低，放松时副交感神经主导导致 HRV 升高），成为情感识别的理想生理输入源。

传统情感识别多采用 “离散分类模型”（如将情感划分为 “喜、怒、哀、惧”），但现实中情感存在连续变化的 “维度特性”—— 心理学研究表明，情感可通过唤醒度（Arousal）（情绪的兴奋程度，如平静→兴奋）与效价（Valence）（情绪的正负倾向，如愉悦→厌恶）两个核心维度描述，更能精准捕捉情感的细微变化。针对这一需求，emoHR 技术提出 “基于 HRV 的维度情感识别方案”，通过监督式自组织映射（sSOM）与极限学习机（ELM）的融合模型，实现对唤醒度与效价的连续值预测，为高精度情感量化提供了技术路径。

二、emoHR 的核心技术框架：sSOM 与 ELM 的协同设计

emoHR 技术的核心是 “特征提取→特征映射→维度预测” 的三级架构，其中监督式自组织映射（sSOM）负责 HRV 特征的非线性映射与可视化，两种极限学习机（kELM 核极限学习机、nELM 正则化极限学习机）负责唤醒度与效价的回归预测，具体架构如下：

（一）HRV 特征提取：从生理信号到情感关联特征

HRV 的核心是心率信号中相邻心跳间隔（RR 间期）的时间序列差异，emoHR 从 RECOLA 数据集（情感计算领域经典生理数据集）中提取 HRV 特征，分为时域特征、频域特征与非线性特征三类，确保覆盖 HRV 与情感状态的多维度关联：

1. 时域特征：反映 HRV 的整体波动程度，如 RR 间期的标准差（SDNN）、相邻 RR 间期差值的均方根（RMSSD）—— 唤醒度升高时，交感神经兴奋导致心率变异性降低，SDNN 与 RMSSD 均减小；

1. 频域特征：通过傅里叶变换或小波变换得到 HRV 的频率分布，如低频段功率（LF，0.04-0.15Hz，反映交感与副交感神经协同作用）、高频段功率（HF，0.15-0.4Hz，仅反映副交感神经活性）—— 效价为负（如厌恶）时，LF/HF 比值升高，体现交感神经主导；

1. 非线性特征：反映 HRV 的复杂动态特性，如 RR 间期序列的近似熵（ApEn）、样本熵（SampEn）—— 情感越稳定（如平静），HRV 的复杂性越高，熵值越大；情感越激烈（如愤怒），熵值越小。

若需自行提取 HRV 特征，可在 emoHR 代码中设置forceFeatureExtraction=true，代码将自动从 RECOLA 数据集的 “recordings_physio” 文件夹中读取原始心率信号，按上述三类特征的计算标准生成特征矩阵，存储于 “features/” 文件夹中（需遵循现有数据结构，确保后续模型调用兼容性）。

（二）监督式自组织映射（sSOM）：特征映射与情感可视化

传统自组织映射（SOM）是无监督聚类算法，通过竞争学习将高维特征映射到低维网格，实现特征降维与聚类；emoHR 采用的监督式自组织映射（sSOM） 在无监督 SOM 基础上引入情感标签（唤醒度 / 效价评分），使映射后的低维网格不仅保留特征的拓扑结构，还能与情感维度关联，实现 “特征 - 情感” 的可视化解读：

1. 网络结构设计：sSOM 采用 “输入层 - 竞争层” 双层结构，输入层节点数等于 HRV 特征维度（如提取 20 个 HRV 特征则输入层为 20 节点），竞争层为二维网格（如 10×10 节点，共 100 个神经元）；

1. 监督式学习过程：

• 初始化：随机初始化竞争层神经元的权重向量（维度与输入层一致）；

• 样本输入：每次输入一个 HRV 特征向量与对应的唤醒度 / 效价标签；

• 竞争选择：计算输入向量与所有竞争层神经元权重的欧氏距离，选择距离最小的神经元作为 “获胜神经元”；

• 权重更新：不仅更新获胜神经元及其邻域神经元的权重（使权重向输入向量靠拢，保留特征拓扑），还引入标签误差项（获胜神经元的预测标签与真实标签的差值），调整权重以降低标签误差，实现 “特征映射 + 情感预测” 的双重目标；

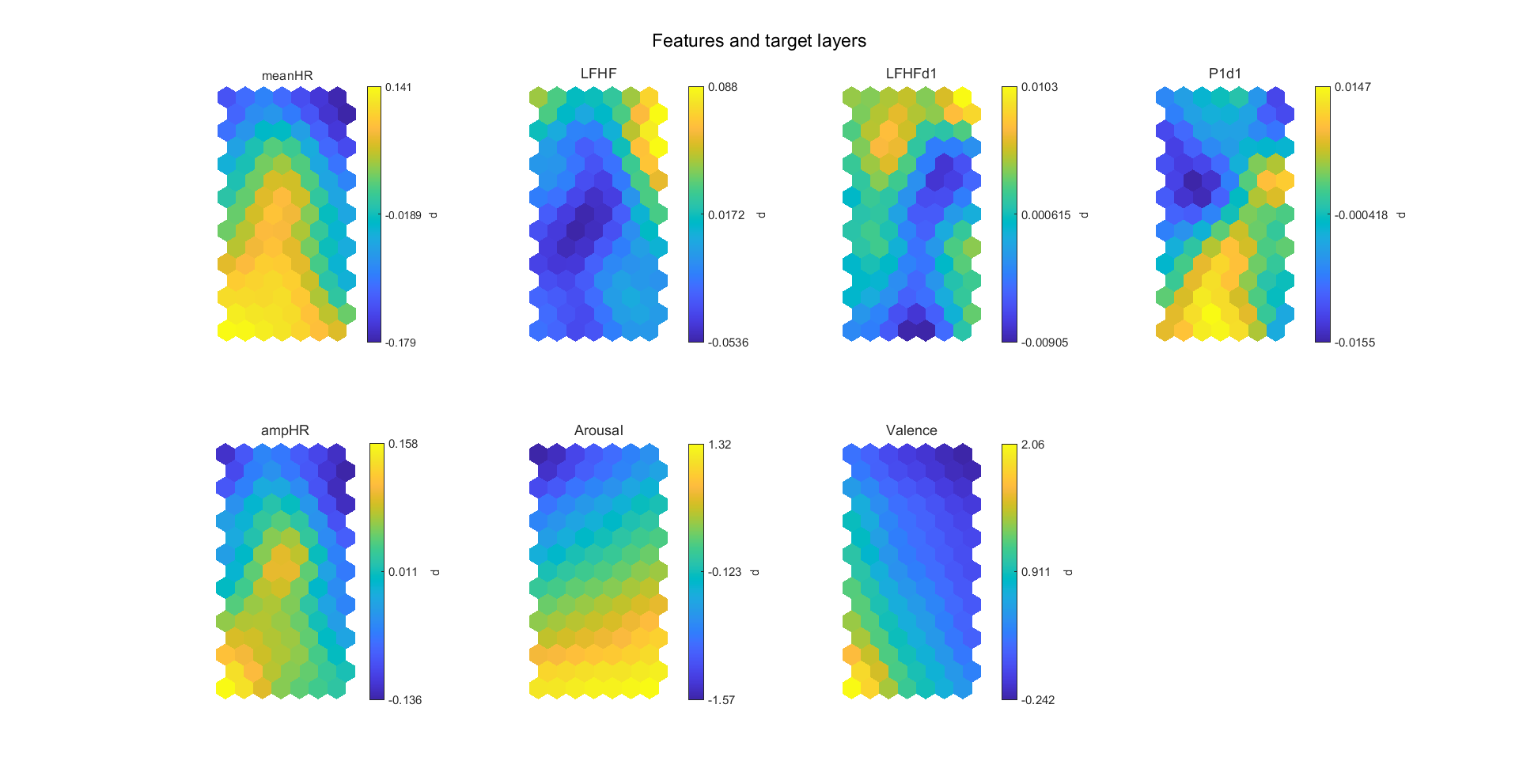

1. 可视化输出：训练完成后，竞争层每个神经元对应一组 HRV 特征模式与情感标签（唤醒度 / 效价均值），通过热力图将竞争层网格的唤醒度 / 效价分布可视化 —— 例如，网格左上角神经元对应 “低唤醒度 - 高效价”（平静愉悦），右下角对应 “高唤醒度 - 低效价”（愤怒厌恶），直观呈现 HRV 特征与情感维度的关联规律。

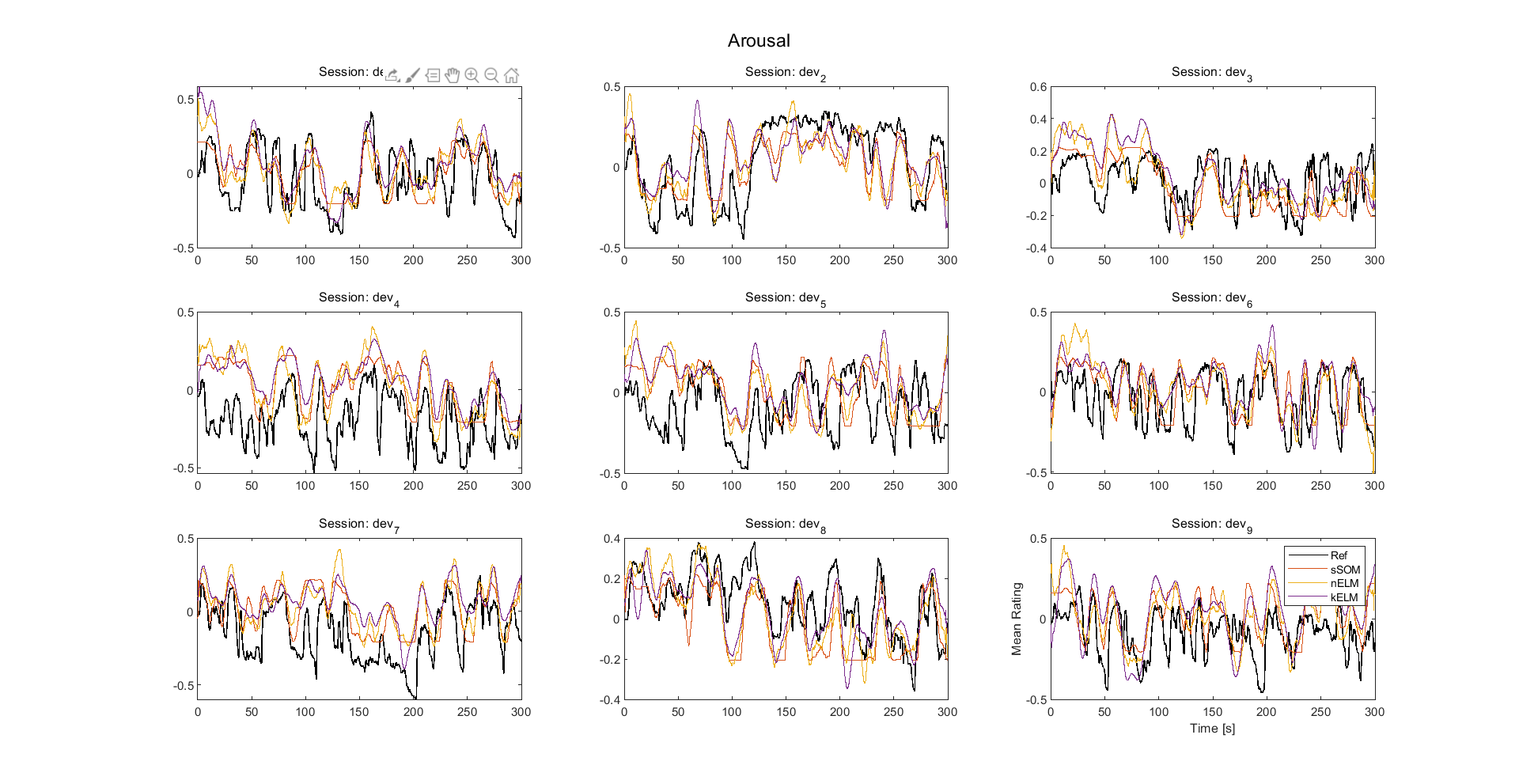

⛳️ 运行结果

📣 部分代码

% Feature extraction if 'features' folder is empty or forced (may take some

% time).

if length(dir(featDir))<=2 || forceFeatureExtraction

    fprintf('Feature extraction\n')

    featureExtraction([dataDir,'recordings_physio/filtered/'],[dataDir,'ratings_gold_standard/'],featDir);

end

sessionFiles={};

dirs=dir(featDir);

for f=1:length(dirs)

    if ~dirs(f).isdir

        sessionFiles=[sessionFiles; sprintf('%s%s',featDir,dirs(f).name)];

    end

end

% RECOLA partitions

trainPartition=sessionFiles(19:27);

devPartition=sessionFiles(1:9);

results={'Classifier','Target','CCC_Train','CCC_Dev','Outputs','Reference'};

targets={'Arousal','Valence'};

classifiers={'sSOM','nELM','kELM'};

for classifier=classifiers

    classifier=classifier{:};

    for target=targets

        target=target{:};

        fprintf('Running: %s-%s\n',classifier,target);

        % Load hyperparameters

        load(sprintf('config/%s-%s',classifier,target(1)));

        % Gen train/test partitions =======================================

        % Train/dev

        trainData0=makeDataStruct(trainPartition,parameters);

        % Original labels were used for the competence. As our features are

        % framed at 2hz, we use a subsampled version of labels.

        testData0=makeDataStruct(devPartition,parameters,'includeOriginal',1);
