【阻尼器】磁流变阻尼器MR Damper非线性（阻尼、滞回）特性simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在振动控制领域，磁流变阻尼器（MR Damper）凭借其响应速度快、阻尼力可调范围广、能耗低等优势，成为智能结构振动控制的核心装置。它通过磁场强度的变化实时调控内部磁流变液的流变特性，从而改变阻尼力大小，广泛应用于桥梁减震、建筑抗风、车辆悬挂等场景。与传统被动阻尼器相比，MR 阻尼器的显著特点是其力学特性具有强烈的非线性，尤其是阻尼特性和滞回特性，这既是其实现高效振动控制的关键，也为精准建模与控制带来挑战。本文将深入解析 MR 阻尼器的非线性特性，揭示其内在机理与影响因素。

磁流变阻尼器的工作原理与结构基础

要理解 MR 阻尼器的非线性特性，需先明确其核心组成与工作机制。

1.1 磁流变液：智能材料的 “变特性” 核心

磁流变液（MR Fluid）是 MR 阻尼器的 “心脏”，由微米级铁磁性颗粒（如羰基铁）、载液（如硅油、矿物油）和添加剂（如表面活性剂）组成。其独特之处在于：

• 无磁场时：铁磁性颗粒随机分散，磁流变液呈牛顿流体特性，黏度低，流动性好；

• 施加磁场时：颗粒在磁场力作用下沿磁力线排列，形成链状或柱状结构，流体瞬间转变为类固体状态，呈现宾汉流体特性，屈服应力随磁场强度增大而显著提高。

这种 “液 - 固” 快速可逆转变（响应时间通常小于 10ms），是 MR 阻尼器实现阻尼力主动调控的物理基础。

1.2 典型结构与工作模式

MR 阻尼器的结构多样，按磁流变液流动方式可分为三种基本工作模式：

• 流动模式：磁流变液在活塞与缸体间隙中流动，磁场垂直于流动方向，通过改变间隙中流体的屈服应力调控阻尼力（应用最广泛，如车辆悬挂阻尼器）；

• 剪切模式：磁流变液在两个平行极板间受剪切作用，磁场垂直于剪切面，适用于小位移、高频率振动控制；

• 挤压模式：磁流变液在两极板的挤压作用下流动，磁场方向可变，阻尼力大但位移范围小，多用于冲击载荷缓冲。

无论哪种模式，MR 阻尼器的力学特性均表现出强烈的非线性，其中以流动模式的阻尼和滞回特性最为典型。

非线性阻尼特性：速度与磁场的耦合效应

MR 阻尼器的阻尼特性是指其阻尼力与相对运动速度之间的关系，这种关系并非传统线性阻尼的正比例关系，而是呈现复杂的非线性耦合，主要体现在以下方面。

2.1 阻尼力的速度依赖性：非单调变化特征

在恒定磁场下，MR 阻尼器的阻尼力

F

与活塞相对速度

v

的关系呈现非线性：

• 低速度段：当

  ∣v∣

  较小时，阻尼力随速度增大近似线性增长，此时磁流变液的黏滞阻力起主导作用；

• 中高速度段：随着

  ∣v∣

  增大，阻尼力增长速率逐渐放缓，呈现饱和趋势，这是因为磁流变液的屈服应力已充分发挥，流体流动受到的剪切阻力达到极限；

• 速度方向影响：在正负速度切换时，阻尼力的变化率存在差异，体现出微弱的不对称性，与阻尼器内部结构（如单向阀、密封件）的摩擦特性有关。

这种速度依赖性使得阻尼力 - 速度曲线呈现 “类双曲线” 形状，而非线性阻尼的直线关系。

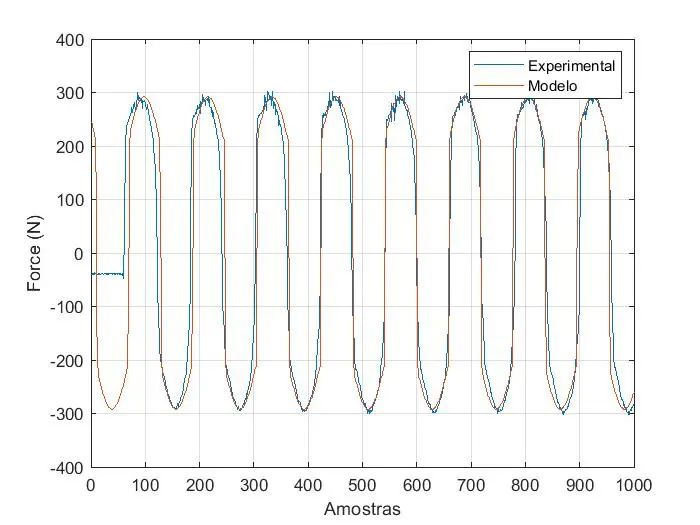

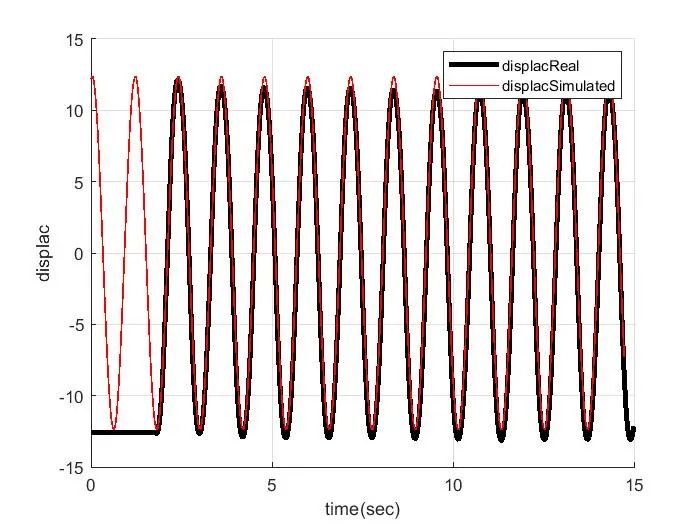

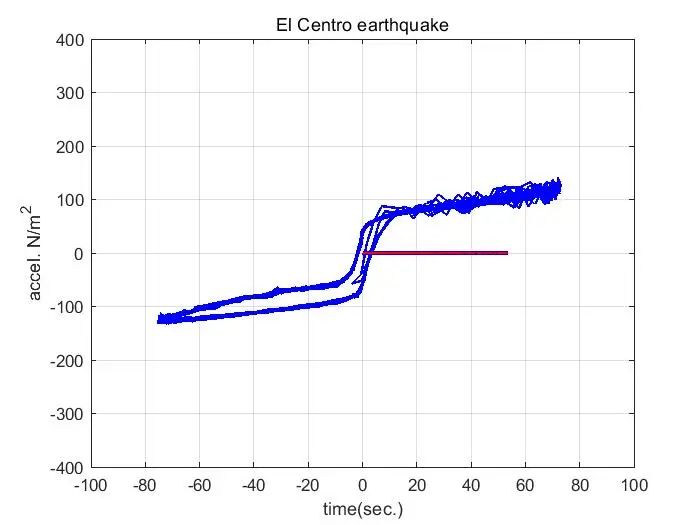

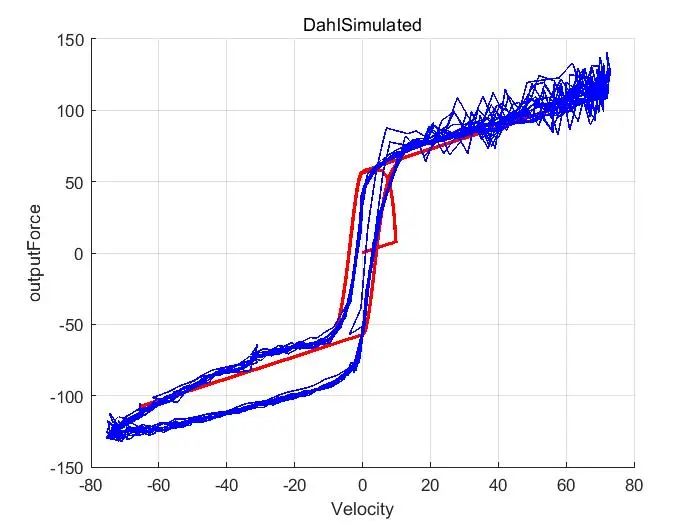

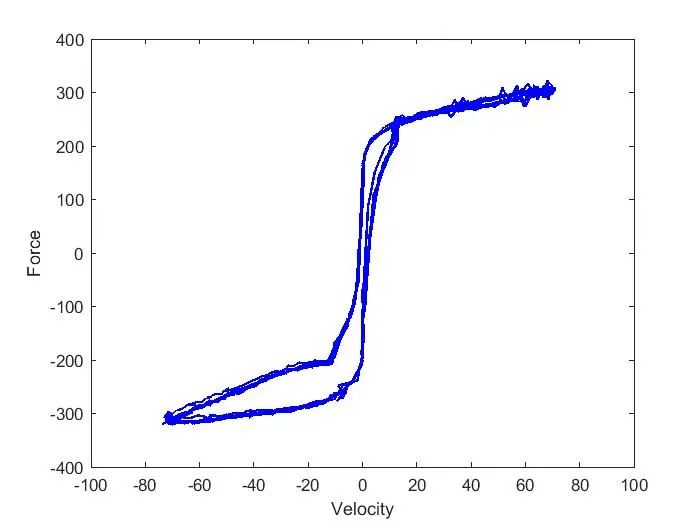

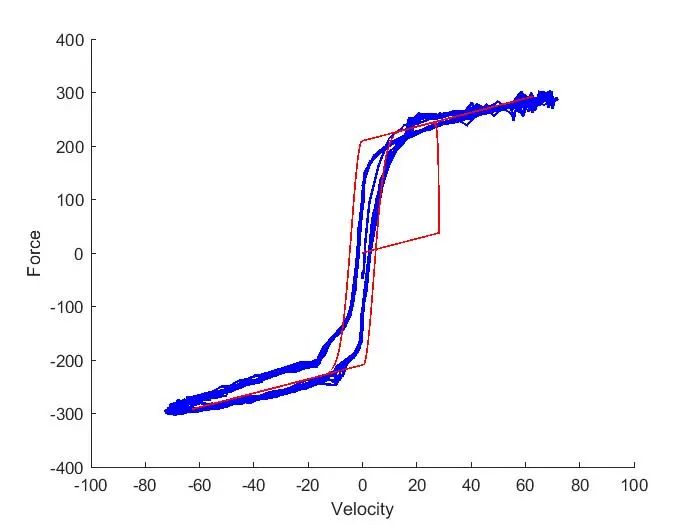

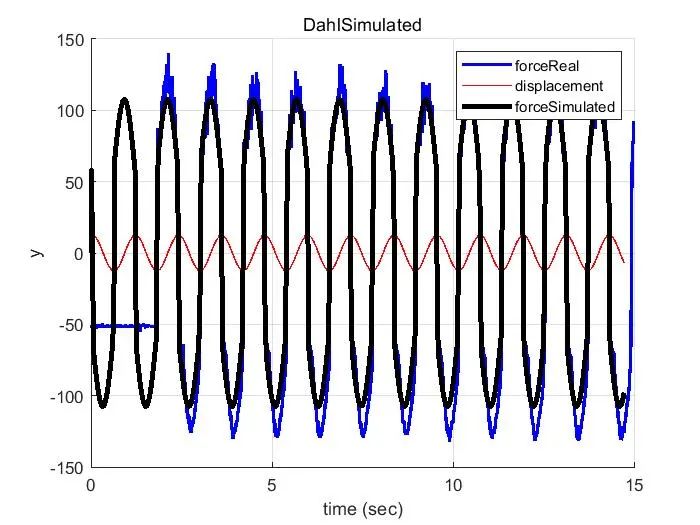

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
