一、引言

路径规划作为智能系统的核心问题，广泛应用于机器人导航、物流运输、通信网络等领域。传统路径规划方法在处理复杂动态环境下的时序约束和状态转移问题时面临挑战，而时延 Petri 网（Timed Petri Net, TPN）能够有效建模系统的时间特性和异步并发行为，蚁群算法（Ant Colony Optimization, ACO）则擅长在离散空间中寻优。将两者结合形成的 ACOTPN（蚁群算法 - 时延 Petri 网）模型，可实现对带有时延约束的路径规划问题的高效求解。本文将详细阐述 ACOTPN 的建模方法、算法设计及应用验证。

二、时延 Petri 网（TPN）基础理论

2.1 TPN 的定义与特性

时延 Petri 网是在传统 Petri 网基础上引入时间参数的扩展模型，通过库所（Place）表示系统状态，变迁（Transition）表示状态转移，弧（Arc）表示状态与转移的关系，时延属性则赋予变迁或库所时间约束。其核心要素包括：

• 库所

  ：用圆圈表示，包含托肯（Token）表示状态的资源或条件；

• 变迁

  ：用矩形表示，触发需要满足输入库所的托肯条件，并伴随时间延迟；

• 时延类型

  ：

  • 变迁时延

    ：变迁触发后需等待固定或随机时间才能完成状态转移；

  • 库所时延

    ：托肯在库所中停留的时间约束。

TPN 通过时序逻辑和状态转移矩阵，可清晰描述路径规划中的节点状态、转移规则及时延约束，为动态环境建模提供了形式化工具。

2.2 路径规划问题的 TPN 建模

以机器人路径规划为例，将环境抽象为 TPN 模型：

• 库所

  ：表示路径节点（如起点、终点、障碍物节点），托肯表示机器人的位置状态；

• 变迁

  ：表示节点间的移动，变迁时延表示移动所需时间或代价（如距离、能耗）；

• 约束条件

  ：通过变迁触发条件（如相邻节点是否可达、是否存在障碍物）和时延阈值（如最长允许移动时间）实现建模。

三、蚁群算法（ACO）与 TPN 的融合（ACOTPN）

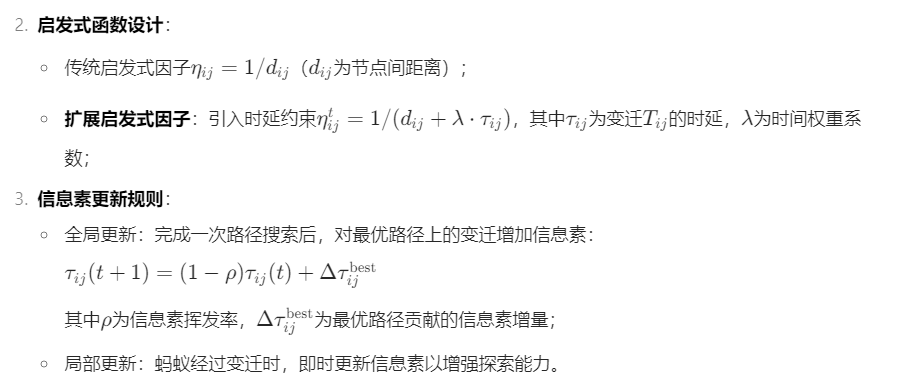

3.1 蚁群算法的适配改造

传统蚁群算法通过信息素轨迹和启发式信息（如距离）引导蚂蚁寻优，在 ACOTPN 中需结合 TPN 的时延特性进行改进：

1. 状态空间映射

   ：将 TPN 的库所和变迁映射为蚁群算法的 “节点” 和 “路径”，蚂蚁的移动对应 TPN 中的状态转移；

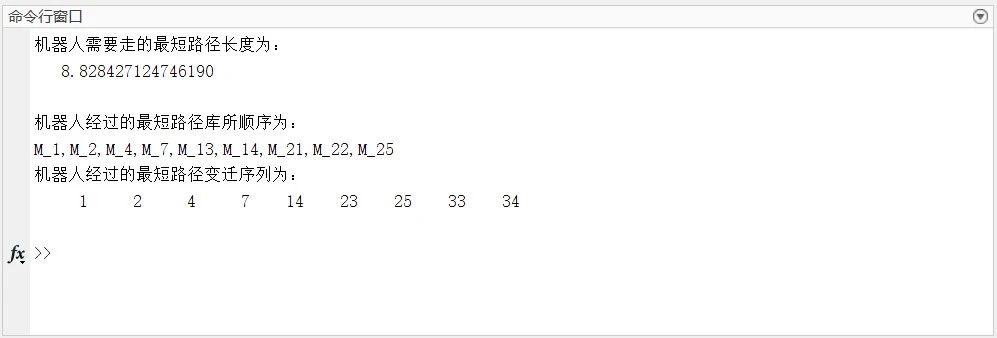

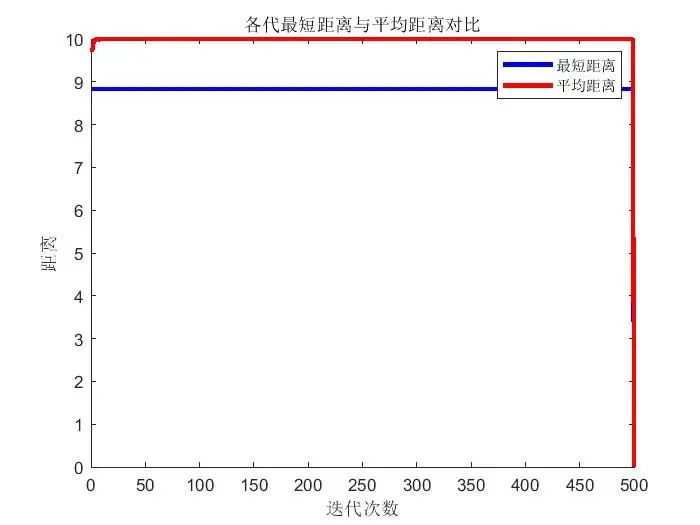

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
