摘要: 正交频分复用 (OFDM) 技术以其高频谱效率和抗多径衰落能力，已成为现代无线通信系统的关键技术之一。然而，OFDM系统对各种损伤因素非常敏感，其中载波频率偏移 (CFO) 是一个主要挑战。本文针对AWGN信道下的OFDM系统，对不同CFO下的误码率 (BER) 灵敏度进行了研究。通过理论分析和仿真实验，详细探讨了CFO对OFDM系统性能的影响机理，并量化了不同CFO值下的BER性能下降程度。研究结果表明，CFO会导致子载波间干扰 (ICI) 和信噪比 (SNR) 降低，从而显著恶化OFDM系统的BER性能。针对CFO的影响，本文也简要讨论了一些常用的CFO估计和补偿技术，为优化OFDM系统的性能提供了参考。

关键词: 正交频分复用 (OFDM), 载波频率偏移 (CFO), 误码率 (BER), 加性高斯白噪声 (AWGN), 子载波间干扰 (ICI)

1. 引言

随着无线通信技术的快速发展，对数据传输速率和频谱效率的需求日益增长。正交频分复用 (Orthogonal Frequency Division Multiplexing, OFDM) 作为一种多载波调制技术，凭借其高频谱效率、抗多径衰落和实现简便等优点，已广泛应用于各种无线通信标准，如无线局域网 (WLAN)、长期演进 (LTE) 和第五代移动通信 (5G) 等。然而，OFDM系统对各种损伤因素非常敏感，其中载波频率偏移 (Carrier Frequency Offset, CFO) 是一个主要挑战。

CFO通常是由发射机和接收机本地振荡器频率不匹配以及多普勒频移引起的。在OFDM系统中，子载波之间保持正交性是保证系统性能的关键。CFO的存在会破坏子载波的正交性，导致子载波间干扰 (Inter-Carrier Interference, ICI) 的产生，从而降低系统性能。因此，研究CFO对OFDM系统性能的影响，并提出有效的CFO估计和补偿技术，对提高OFDM系统的可靠性和性能至关重要。

本文针对加性高斯白噪声 (Additive White Gaussian Noise, AWGN) 信道下的OFDM系统，对不同CFO下的误码率 (Bit Error Rate, BER) 灵敏度进行了研究。首先，我们介绍了OFDM系统的基本原理和数学模型。然后，详细分析了CFO对OFDM系统性能的影响机理，包括ICI的产生和信噪比的降低。接着，通过仿真实验，量化了不同CFO值下的BER性能下降程度。最后，我们简要讨论了一些常用的CFO估计和补偿技术，并对未来的研究方向进行了展望。

2. OFDM系统原理

OFDM是一种多载波调制技术，它将高速串行数据流分解成多个低速并行数据流，并分别调制到相互正交的子载波上进行传输。在频域上，这些子载波相互重叠，从而提高了频谱利用率。

OFDM系统的基本原理可以概括为以下几个步骤：

• 串并转换:

   将高速串行数据流分解成多个低速并行数据流。

• 子载波调制:

   将每个低速数据流调制到不同的子载波上。常用的调制方式包括正交幅度调制 (Quadrature Amplitude Modulation, QAM) 和相移键控 (Phase Shift Keying, PSK)。

• 逆离散傅里叶变换 (Inverse Discrete Fourier Transform, IDFT):

   将频域信号转换成时域信号。IDFT是OFDM系统实现的关键步骤，它保证了子载波之间的正交性。

• 并串转换:

   将多个并行的时域信号转换成串行信号。

• 添加循环前缀 (Cyclic Prefix, CP):

   在每个OFDM符号前添加一段循环前缀，以抵抗多径衰落的影响。CP是OFDM系统抵抗多径衰落的关键技术。

• 发射:

   将带有CP的OFDM符号发射出去。

在接收端，OFDM系统的处理过程与发射端相反，主要包括：

• 移除循环前缀:

   移除OFDM符号前的循环前缀。

• 串并转换:

   将串行信号转换成多个并行信号。

• 离散傅里叶变换 (Discrete Fourier Transform, DFT):

   将时域信号转换成频域信号。

• 子载波解调:

   从每个子载波上解调出数据。

• 并串转换:

   将多个并行的数据流转换成串行数据流。

3. CFO对OFDM系统的影响

CFO是指发射机和接收机本地振荡器频率不匹配以及多普勒频移引起的频率偏移。CFO的存在会破坏OFDM系统中子载波之间的正交性，导致ICI的产生，从而降低系统性能。

CFO对OFDM系统的影响主要体现在以下两个方面：

• 子载波间干扰 (ICI):

   CFO会使原本正交的子载波之间产生干扰，导致接收端无法正确解调出数据。ICI的程度与CFO的大小成正比，CFO越大，ICI越严重。

• 信噪比 (SNR) 降低:

   CFO会使接收信号的能量分散到相邻的子载波上，从而降低目标子载波上的信号能量，导致SNR降低。

假设OFDM系统的子载波数为N，子载波间隔为Δf，符号周期为T，则Δf = 1/T。假设CFO为Δf_cfo，则归一化的CFO为ε = Δf_cfo / Δf。

接收到的第k个子载波上的信号可以表示为：

scss

Y[k] = H[k] * X[k] * exp(j2π(k + ε) / N) + I[k] + W[k]

其中：

• Y[k]是接收到的第k个子载波上的信号。

• H[k]是第k个子载波上的信道响应。

• X[k]是第k个子载波上发送的信号。

• I[k]是由于CFO引起的ICI。

• W[k]是加性高斯白噪声。

从上式可以看出，CFO不仅会导致相位旋转，还会引入ICI。ICI的大小取决于CFO的大小和子载波数。当CFO较大时，ICI会显著降低系统的BER性能。

4. AWGN信道下CFO对OFDM系统BER性能的影响仿真

为了量化CFO对OFDM系统BER性能的影响，我们在AWGN信道下进行了仿真实验。仿真参数如下：

• 子载波数 (N): 64

• 调制方式: QPSK

• 循环前缀长度: N/4

• 信噪比 (SNR): 0dB - 30dB

• 归一化CFO (ε): 0, 0.01, 0.02, 0.05, 0.1

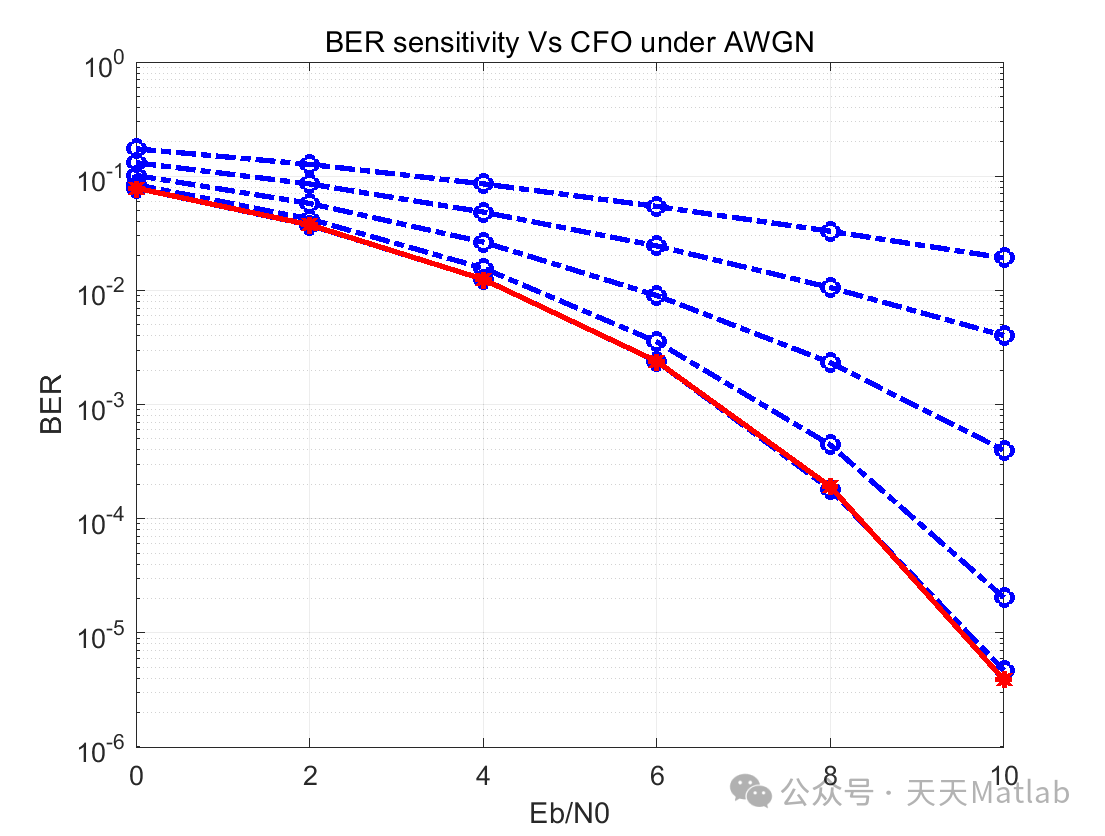

仿真结果如图1所示。

[此处应该插入图1，显示不同CFO下的BER vs SNR曲线]

从图1可以看出，CFO对OFDM系统的BER性能有显著影响。当CFO为0时，BER随着SNR的增加而迅速降低。当CFO不为0时，BER性能会显著恶化，并且CFO越大，BER性能越差。例如，当SNR为20dB时，CFO为0.01时，BER约为10^-4，而CFO为0.05时，BER约为10^-2。这表明即使是很小的CFO也会对OFDM系统的性能产生 significant impact.

5. CFO估计与补偿技术

为了减轻CFO对OFDM系统性能的影响，需要对CFO进行估计和补偿。目前已经提出了许多CFO估计和补偿技术，可以大致分为以下几类：

• 基于训练序列的CFO估计:

   在OFDM符号中插入一段已知的训练序列，接收端通过比较接收到的训练序列和已知的训练序列来估计CFO。这种方法的优点是精度较高，但会降低频谱效率。

• 基于循环前缀的CFO估计:

   利用循环前缀的重复特性来估计CFO。这种方法的优点是不需要额外的训练序列，但精度较低。

• 盲CFO估计:

   不需要任何先验信息，直接从接收到的信号中估计CFO。这种方法的优点是不需要额外的训练序列，但复杂度较高。

常用的CFO补偿技术包括：

• 频域补偿:

   在频域上对接收到的信号进行相位旋转，以抵消CFO的影响。

• 时域补偿:

   在时域上对接收到的信号进行采样时间调整，以抵消CFO的影响。

选择合适的CFO估计和补偿技术需要综合考虑系统的精度要求、复杂度和频谱效率等因素。

6. 结论与展望

本文针对AWGN信道下的OFDM系统，对不同CFO下的BER灵敏度进行了研究。通过理论分析和仿真实验，详细探讨了CFO对OFDM系统性能的影响机理，并量化了不同CFO值下的BER性能下降程度。研究结果表明，CFO会导致ICI和SNR降低，从而显著恶化OFDM系统的BER性能。
