🔥 内容介绍

无线传输系统，作为现代通信的基石，其性能和效率直接影响着我们日常生活和工业应用的质量。在无线电波的发射和接收过程中，传输线扮演着至关重要的角色，负责将信号从发射机传输到天线，或从天线传输到接收机。而传输线的负载，即连接在传输线末端的元件或电路，其特性直接影响着传输线上电压和电流的分布，进而影响信号的质量和功率传输效率。因此，深入研究传输线上不同负载波形，对于优化无线传输系统设计，提高系统性能具有重要的理论和实践意义。

本文将着重分析在传输线上连接不同类型负载时，产生的电压和电流波形特征，并探讨这些波形特征对传输性能的影响。具体而言，我们将分别讨论匹配负载、短路负载、开路负载以及阻抗失配负载下的波形特点，并通过理论分析和实例论证，阐述这些负载对传输线上行波、反射波以及驻波产生的影响，最终总结出不同负载情况下优化传输线的策略。

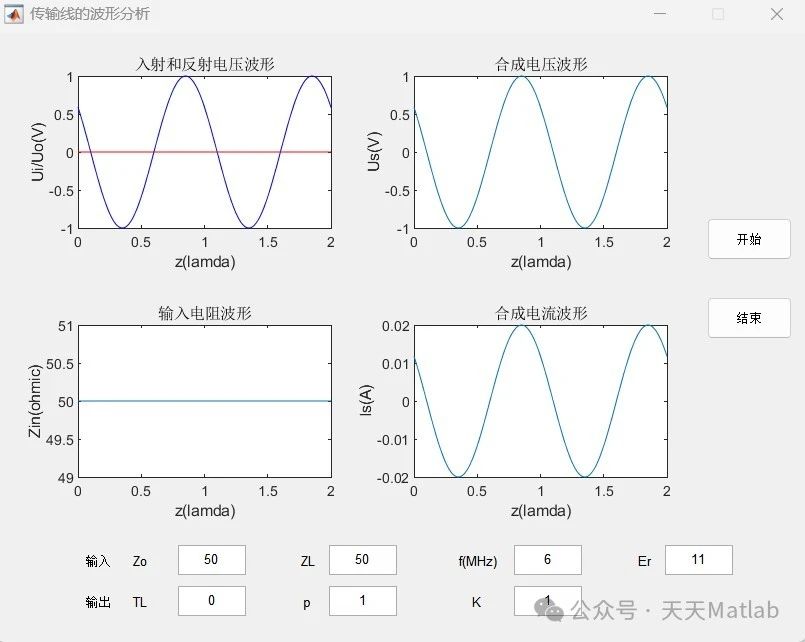

一、匹配负载下的波形特征

当传输线的负载阻抗等于其特征阻抗（通常为50Ω）时，我们称之为匹配负载。在理想的匹配条件下，从信号源发出的电磁波将完全被负载吸收，而不会产生反射。这意味着传输线上只有行波存在，电压和电流的幅度沿着传输线均匀分布。

具体来说，电压波形表现为幅度恒定的正弦波，其相位线性变化，对应于信号沿着传输线传播的速度。电流波形与电压波形相位相同，且幅度与电压波形幅度成正比关系，比例系数为传输线的特征阻抗的倒数。

由于没有反射波的存在，驻波比（SWR）为1，表明能量完全传输到负载，且传输效率达到最高。这种理想状态是无线传输系统追求的目标，因为它能够最大程度地减少信号损耗和失真。

二、短路负载下的波形特征

短路负载是指传输线的末端直接连接到地，其阻抗为零。在这种情况下，入射波到达负载后，会产生一个幅度相同、相位相反的反射波。

因此，传输线上存在行波和反射波的叠加，形成驻波。在短路点，电压为零，电流达到最大值。在距离短路点λ/4处，电压达到最大值，而电流为零。这种周期性的电压和电流变化形成了驻波模式。

电压波形表现为以短路点为零点的正弦波，其幅度随着距离的变化而变化。电流波形与电压波形相位差90度，且幅度变化与电压波形相反。

由于短路负载完全反射能量，因此没有功率传输到负载。此外，高的驻波比会导致传输线上的电压和电流大幅度波动，增加损耗和潜在的损坏风险。

三、开路负载下的波形特征

开路负载是指传输线的末端没有连接任何元件，其阻抗为无穷大。与短路负载类似，开路负载也会产生一个幅度相同、相位相同的反射波。

同样，传输线上会形成驻波，但电压和电流的分布与短路负载相反。在开路点，电压达到最大值，而电流为零。在距离开路点λ/4处，电压为零，而电流达到最大值。
