🔥 内容介绍

在现实世界的诸多领域,例如气候、金融、生物医学等,都充斥着非平稳信号。这些信号的特征随着时间而变化,传统的时域或频域分析方法往往难以对其进行有效分解和分析。因此,发展能够自适应地处理非平稳信号的工具至关重要。滑动奇异谱分析(Sliding Singular Spectrum Analysis, SSSA)正是一种数据驱动的非平稳信号分解方法,它无需预设任何模型或基函数,能够根据信号自身的数据特征进行分解,从而提取隐藏在复杂信号中的趋势、周期性成分和噪声。本文将深入探讨滑动奇异谱分析的原理、优势、应用以及发展趋势。

奇异谱分析(SSA)基础

在理解滑动奇异谱分析之前,首先需要了解奇异谱分析的基础概念。奇异谱分析是一种非参数的时序分析方法,它基于奇异值分解(Singular Value Decomposition, SVD)的数学原理。其核心思想是将一维时间序列嵌入到一个高维空间中,利用SVD分解得到特征值和特征向量,然后根据特征值的大小来区分不同的信号成分。

SSA的基本步骤如下:

  1. 嵌入(Embedding): 将一维时间序列 {x_t} (t=1, 2, ..., N)嵌入到一个 M 维空间,形成一个轨迹矩阵(Trajectory Matrix) X。轨迹矩阵的元素定义为 X_{ij} = x_{i+j-1},其中 M 为窗口长度,L = N - M + 1 为轨迹矩阵的列数。M 的选择需要根据信号的预期周期和频率特征来确定。一般来说,M 应该小于时间序列长度的一半,并且要足以捕捉信号中的主要成分。

  2. 奇异值分解(SVD): 对轨迹矩阵 X 进行奇异值分解,得到 X = U Σ V^T,其中 U 是左奇异向量矩阵,Σ 是对角矩阵,其对角元素是奇异值 σ_1 ≥ σ_2 ≥ ... ≥ σ_M ≥ 0V 是右奇异向量矩阵。

  3. 分组(Grouping): 根据奇异值的大小,将奇异向量分成若干组。通常,较大的奇异值对应于信号的主要成分(例如趋势、周期性),而较小的奇异值则对应于噪声。

  4. 重构(Reconstruction): 根据分组后的奇异向量,重构出相应的成分。每一个分组的奇异值和对应的奇异向量可以重构出一个秩为1的矩阵,然后将这些矩阵进行“对角平均”操作,得到对应于该分组的成分。

SSA的优点在于其数据驱动的特性,不需要预先假设信号的模型,并且能够有效地提取出时间序列中的趋势、周期性和噪声成分。然而,传统的SSA方法是针对平稳信号设计的,假设信号的统计特性不随时间变化。对于非平稳信号,SSA的全局分解可能会导致分解结果失真,无法准确地反映信号的时变特征。

滑动奇异谱分析(SSSA)的提出

为了克服SSA在处理非平稳信号时的局限性,学者们提出了滑动奇异谱分析(Sliding Singular Spectrum Analysis, SSSA)。SSSA通过引入滑动窗口机制,将SSA方法应用于时间序列的局部片段,从而捕捉信号的时变特征。

SSSA的核心思想如下:

  1. 滑动窗口(Sliding Window): 将时间序列分割成一系列重叠的窗口。窗口长度通常选择一个适当的值,以捕捉信号在该时间段内的主要特征。

  2. 局部SSA分解: 对每一个窗口中的时间序列片段进行SSA分解,得到该窗口内的趋势、周期性和噪声成分。

  3. 合成(Aggregation): 将每个窗口的分解结果进行合成,得到整个时间序列的分解结果。由于窗口是重叠的,因此需要对重叠部分的分解结果进行加权平均,以保证分解结果的平滑性。

相比于传统的SSA,SSSA的优势在于:

  • 时变特征捕捉:

     能够捕捉非平稳信号的时变特征,例如时变的趋势和周期性。

  • 局部自适应性:

     能够在每个窗口内自适应地提取信号成分,无需预先设定任何模型或基函数。

  • 灵活性:

     滑动窗口的长度可以根据信号的特征进行调整,以获得最佳的分解效果。

SSSA的数学表达

更具体地说,SSSA的数学表达可以描述如下:

假设时间序列为 x(t),滑动窗口长度为 M,滑动步长为 τ

  1. 对于第 k 个窗口,其起始位置为 t_k = kτ。窗口内的时间序列为 x_k(t) = x(t),其中 t_k ≤ t ≤ t_k + M - 1

  2. 对每个窗口内的序列 x_k(t) 进行SSA分解,得到 x_k(t) = ∑_{i=1}^{M} x_{k,i}(t),其中 x_{k,i}(t) 表示第 k 个窗口中第 i 个分解成分。

  3. 将所有窗口的分解结果进行合成,得到整个时间序列的分解结果。为了保证平滑性,需要对重叠部分的分解结果进行加权平均。假设权重函数为 w(t),则最终的分解结果可以表示为:

    x_i(t) = ∑_{k} w(t - t_k) x_{k,i}(t)

    其中,w(t - t_k) 表示时间 t 属于第 k 个窗口的权重。权重函数通常选择高斯函数或其他平滑函数。

SSSA的应用领域

SSSA作为一种强大的非平稳信号分解工具,在多个领域得到了广泛应用:

  • 气候分析:

     用于提取气候时间序列中的趋势、周期性振荡(例如ENSO, PDO等)和噪声,帮助理解气候变化规律。

  • 金融分析:

     用于分析股票价格、利率等金融时间序列,提取趋势、周期性和噪声,辅助投资决策。

  • 生物医学工程:

     用于分析脑电信号(EEG)、心电信号(ECG)等生理信号,提取与疾病相关的特征,辅助疾病诊断。

  • 机械故障诊断:

     用于分析振动信号、声发射信号等机械设备的运行状态,提取与故障相关的特征,实现早期故障诊断。

  • 语音信号处理:

     用于语音增强、语音识别等领域,提取语音信号中的重要成分,提高处理效果。

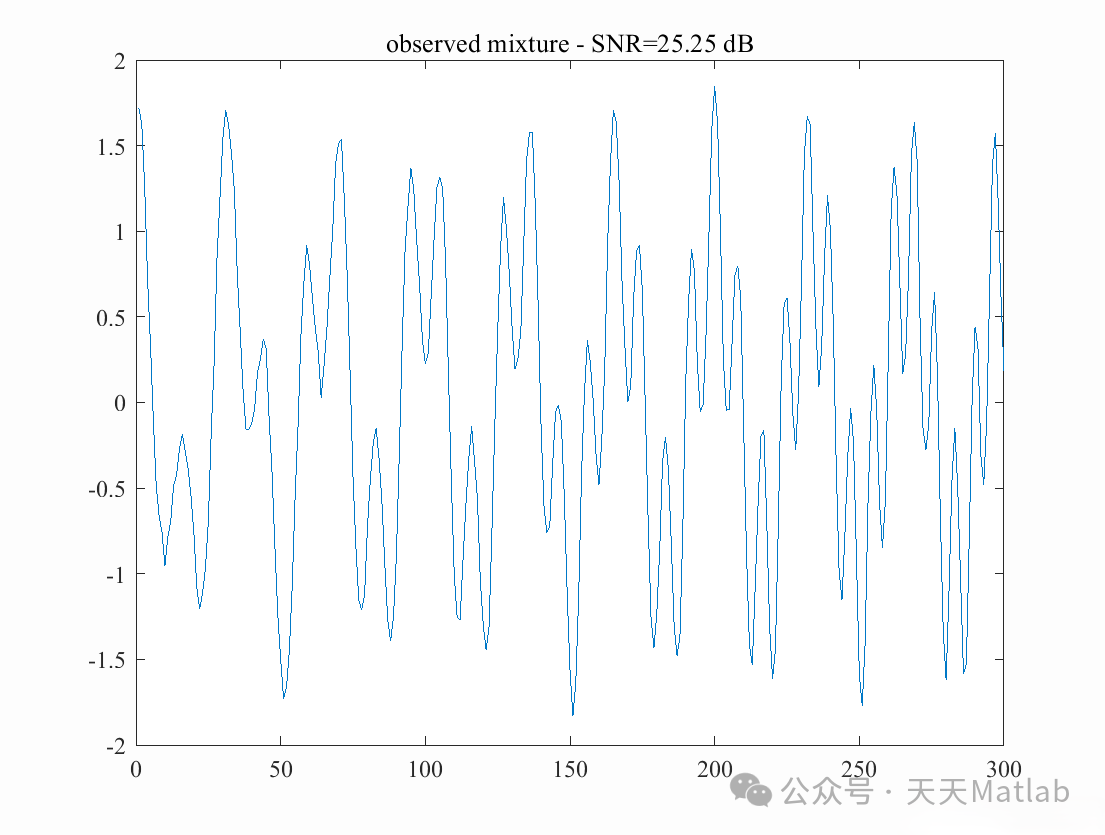

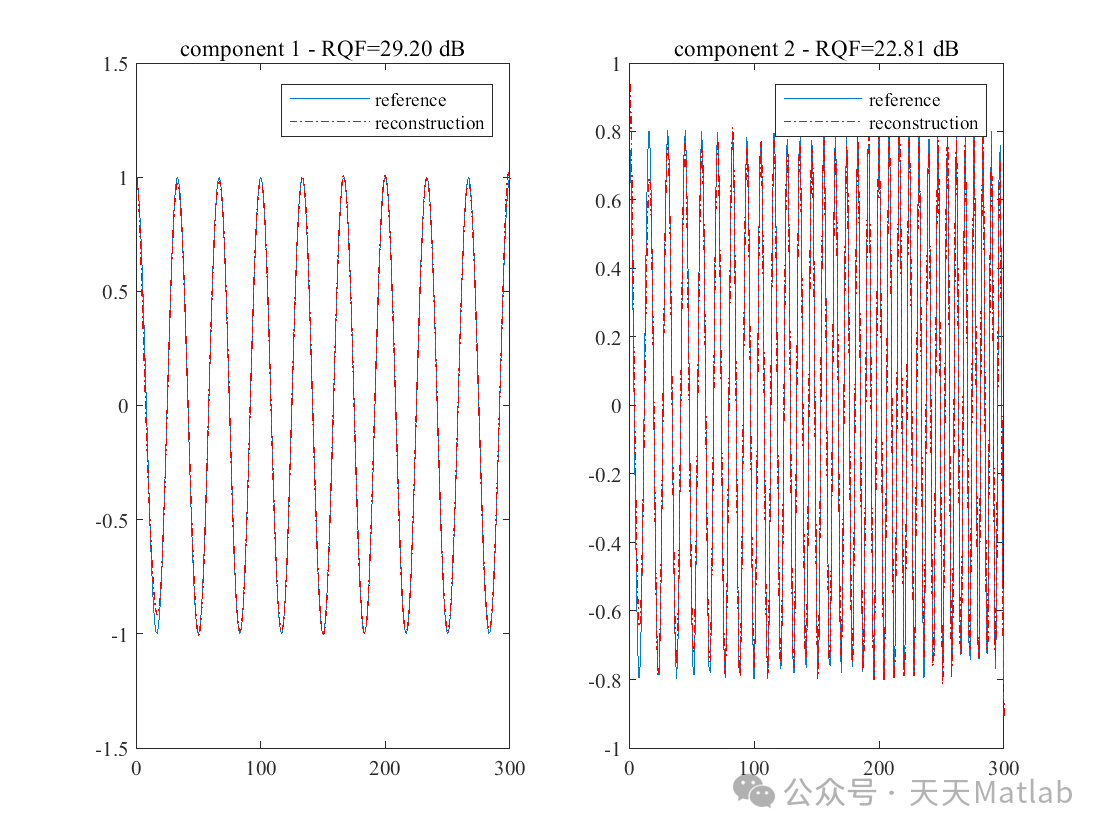

⛳️ 运行结果
