🔥 内容介绍
合成孔径雷达(Synthetic Aperture Radar, SAR)作为一种主动微波遥感技术,能够在全天时、全天候条件下获取高分辨率的地球表面图像,在资源勘探、灾害监测、军事侦察等领域具有广泛应用。传统的单天线SAR系统由于受到物理孔径的限制,在高分辨率成像和宽测绘带之间存在矛盾。而分布式合成孔径雷达(Distributed SAR, DSAR)技术的出现,打破了这一瓶颈,通过多个雷达传感器协同工作,等效形成一个更大的合成孔径,从而在实现高分辨率成像的同时,拓展了观测范围,增强了系统的灵活性和可靠性。本文将深入探讨分布式合成孔径雷达成像的仿真技术,并着重研究其像素级配准方法,以期为DSAR系统设计和应用提供理论基础和技术支撑。
一、分布式合成孔径雷达成像原理
DSAR系统由多个雷达传感器构成,这些传感器可以位于不同的平台(如卫星、飞机、无人机),并可以采用单站、双站、多站等不同的几何配置。与单站SAR相比,DSAR系统的优势在于:
-
更大的合成孔径: 通过合理配置多个传感器的位置和运动轨迹,可以等效形成比单站SAR更大的合成孔径,从而提高方位向分辨率。
-
立体观测能力: 多站DSAR系统可以从不同的角度对目标进行观测,获取三维信息,实现立体成像。
-
更高的系统鲁棒性: 由于采用多个传感器,即使部分传感器发生故障,系统仍然可以工作,提高了系统的可靠性。
DSAR成像原理与单站SAR类似,都是通过发射微波信号并接收回波,利用回波信号的多普勒频率变化和距离信息,经过相应的信号处理算法,重构出目标的图像。然而,DSAR成像需要解决以下几个关键问题:
-
数据同步: 多个传感器需要同步采集数据,保证数据的时序一致性。
-
几何校正: 由于传感器位置和运动轨迹存在误差,需要对获取的数据进行几何校正。
-
干涉处理: 在干涉SAR(InSAR)模式下,需要对多个传感器的回波信号进行干涉处理,提取相位信息,用于生成数字高程模型(DEM)或其他干涉产品。
-
图像配准: 在多站DSAR系统中,由于不同传感器获取的图像存在几何畸变和视差,需要进行图像配准,将不同图像对齐到同一坐标系下。
二、分布式合成孔径雷达成像仿真
为了验证DSAR系统的设计和成像算法的性能,需要进行成像仿真。DSAR成像仿真主要包括以下几个步骤:
-
场景建模: 根据实际应用需求,构建三维场景模型,包括目标的位置、形状、反射率等信息。可以使用计算机辅助设计(CAD)软件或数字高程模型(DEM)数据来创建场景。
-
传感器参数设置: 设置传感器的位置、运动轨迹、发射信号参数(如频率、带宽、脉冲宽度)等。
-
回波信号仿真: 根据传感器参数和场景模型,计算回波信号。可以使用电磁仿真软件(如FEKO、CST)或基于理论模型的仿真方法(如点散射模型、粗糙面散射模型)来计算回波信号。
-
成像处理: 对仿真的回波信号进行成像处理,常用的成像算法包括距离多普勒(Range Doppler)算法、Chirp Scaling算法、距离徙动(Range Migration)算法等。
-
图像评估: 对成像结果进行评估,包括分辨率、信噪比、几何精度等指标。
在DSAR成像仿真中,回波信号仿真是一个关键环节。常用的回波信号仿真方法包括:
-
点散射模型: 将目标表面离散为一系列的点散射体,每个点散射体具有特定的位置和散射系数。通过计算每个点散射体的回波信号,并将它们叠加起来,得到总的回波信号。
-
粗糙面散射模型: 用于模拟自然地物(如植被、土壤)的回波信号。常用的粗糙面散射模型包括小扰动理论(Small Perturbation Method, SPM)、基尔霍夫近似(Kirchhoff Approximation, KA)等。
-
电磁仿真软件: 可以精确地模拟电磁波与目标的相互作用,但计算量较大,适用于复杂目标的仿真。
三、像素级配准方法研究
像素级配准是DSAR成像中的一项关键技术,它指的是将不同传感器获取的图像精确对齐到像素级别,从而消除图像间的几何畸变和视差,提高图像融合和后续处理的精度。像素级配准方法可以分为以下几类:
-
基于特征的配准方法: 首先在图像中提取特征点、特征线等特征,然后通过匹配特征来确定图像间的变换关系。常用的特征提取算法包括SIFT、SURF、ORB等。这种方法对图像的旋转、缩放、亮度变化具有较强的鲁棒性,但对图像的纹理信息要求较高。
-
基于灰度的配准方法: 直接利用图像的灰度信息进行配准,常用的算法包括互相关(Cross Correlation)、归一化互信息(Normalized Mutual Information, NMI)、互信息(Mutual Information, MI)等。这种方法不需要提取特征,但对图像的亮度变化比较敏感。
-
基于相位相关的配准方法: 利用图像的傅里叶变换的相位信息进行配准。这种方法对图像的平移具有较好的鲁棒性,但对图像的旋转和缩放比较敏感。
-
基于变换模型的配准方法: 假设图像间的变换关系可以用一个数学模型来描述,然后通过估计模型参数来实现配准。常用的变换模型包括平移模型、旋转模型、仿射模型、投影模型等。
在DSAR成像中,由于不同传感器获取的图像存在较大的几何畸变和视差,因此需要采用更高级的配准方法。一些研究提出了基于SIFT特征的配准方法,利用SIFT特征对图像进行粗配准,然后利用迭代最近点(Iterative Closest Point, ICP)算法进行精配准。还有一些研究提出了基于相位相关的配准方法,通过估计图像的全局平移,然后利用局部相位相关进行精细配准。
四、像素级配准仿真实现
以下是一个简化的像素级配准仿真实现的步骤,以基于SIFT特征的配准方法为例:
-
生成两幅存在几何畸变的图像: 可以通过对同一场景进行两次SAR成像仿真,并故意引入不同的传感器位置和姿态误差,或者通过对真实的SAR图像进行几何变换(如旋转、缩放、平移)来生成两幅图像。
-
提取SIFT特征: 使用SIFT算法提取两幅图像中的特征点。
-
匹配SIFT特征: 使用最近邻或比率测试等方法匹配两幅图像中的SIFT特征。
-
估计变换矩阵: 使用RANSAC算法估计图像间的变换矩阵,消除错误匹配。
-
图像重采样: 使用估计的变换矩阵对其中一幅图像进行重采样,将其对齐到另一幅图像的坐标系下。
-
评估配准精度: 可以通过计算配准后图像的均方误差(Mean Squared Error, MSE)或峰值信噪比(Peak Signal-to-Noise Ratio, PSNR)来评估配准精度。
五、结论与展望
分布式合成孔径雷达成像技术具有广阔的应用前景,而成像仿真和像素级配准是DSAR系统设计和应用的关键技术。本文对DSAR成像原理、成像仿真方法和像素级配准方法进行了深入探讨,并给出了一个简化的像素级配准仿真实现的步骤。
未来研究可以关注以下几个方面:
-
更精确的回波信号仿真模型: 提高回波信号仿真的精度,可以更好地模拟真实的SAR成像过程。
-
更鲁棒的像素级配准方法: 针对DSAR成像的特点,研究更鲁棒、更高效的像素级配准方法。
-
基于深度学习的配准方法: 利用深度学习技术,可以自动学习图像的特征和变换关系,提高配准精度和效率。
-
结合其他传感器信息的配准方法: 将SAR图像与其他传感器获取的数据(如光学图像、激光雷达数据)进行融合,可以进一步提高配准精度和应用价值。

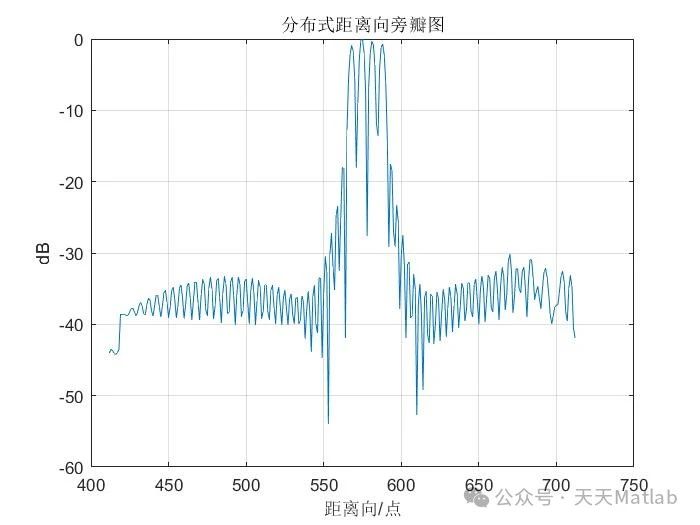

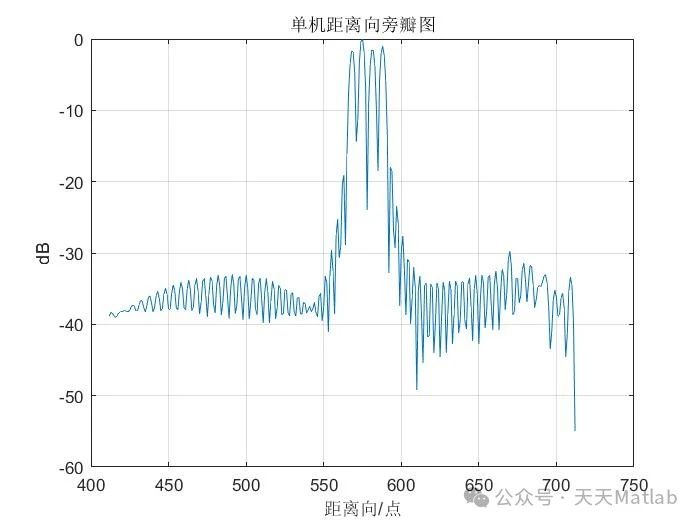

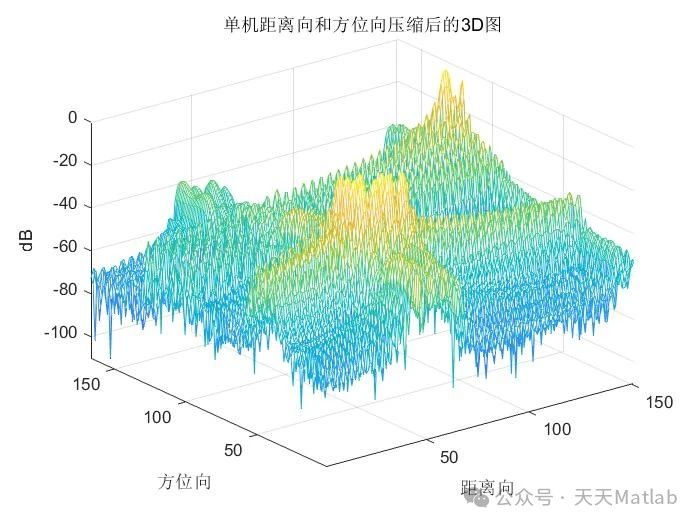

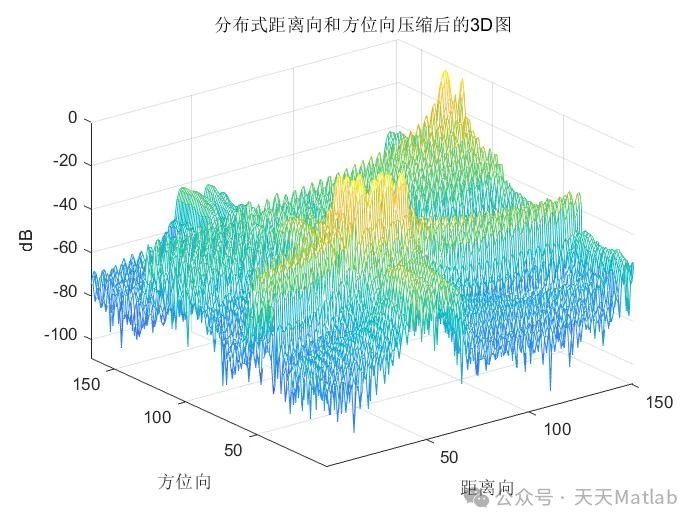

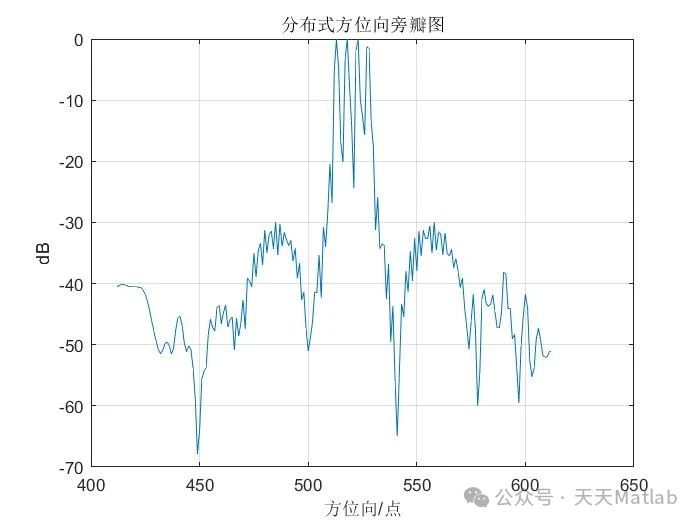

⛳️ 运行结果
🔗 参考文献
📣 部分代码
%%矩阵行FFT运算
function fs=fty(s);
fs=fftshift(fft(fftshift(s.'))).';
🎈 部分理论引用网络文献,若有侵权联系博主删除
