🔥 内容介绍
雷达系统在现代战争和民用领域中扮演着至关重要的角色,但其性能极易受到电子干扰的威胁。密集假目标干扰作为一种常见的电子对抗手段,通过生成大量与真实目标相似的回波信号,对雷达探测和跟踪能力造成严重影响。本文深入探讨了密集假目标干扰的原理、分类和生成方法,并重点研究了基于计算机仿真的密集假目标干扰雷达系统性能评估方法。通过对不同干扰模式和参数的仿真分析,揭示了密集假目标干扰对雷达探测概率、测距精度、测角精度等关键性能指标的影响规律,为有效对抗该类干扰提供了理论依据和技术支撑。同时,本文也对未来密集假目标干扰仿真技术的发展方向进行了展望。
关键词: 雷达,电子干扰,密集假目标,计算机仿真,性能评估
1. 引言
雷达技术作为一种重要的感知手段,广泛应用于军事、航空、气象、交通等领域。随着电子技术和信息技术的飞速发展,电磁频谱环境日益复杂,雷达系统面临的电磁干扰威胁也日趋严峻。电子干扰,作为一种通过发射电磁波以扰乱、欺骗或压制敌方雷达的技术手段,已成为现代战争中重要的对抗力量。其中,密集假目标干扰因其强大的欺骗性和隐蔽性,对雷达系统的探测性能构成了重大挑战。
密集假目标干扰通常指在雷达探测范围内,通过干扰机产生大量与真实目标回波信号在时间、频率、幅度、相位等特征上高度相似的虚假信号,从而使雷达难以区分真实目标和虚假目标,甚至完全丧失对真实目标的探测和跟踪能力。这种干扰方式不仅可以消耗雷达资源,降低其对真实目标的探测概率,还可能诱导雷达对虚假目标进行跟踪,从而造成误判甚至决策失误。因此,对密集假目标干扰的原理、生成方法和对雷达性能的影响进行深入研究,并发展有效的对抗措施,具有重要的军事和民用价值。
本文将重点探讨密集假目标干扰的原理、分类、生成方法,并基于计算机仿真平台,对密集假目标干扰下雷达系统的性能进行评估。通过仿真分析,揭示密集假目标干扰对雷达探测概率、测距精度、测角精度等关键性能指标的影响,为后续研究奠定理论基础。
2. 密集假目标干扰原理与分类
2.1 密集假目标干扰原理
密集假目标干扰的核心原理是利用干扰机主动发射与雷达信号相似的电磁波,在雷达接收机中形成大量的虚假回波信号。这些虚假信号与真实目标回波信号在时延、多普勒频率、幅度、相位等参数上具有高度相似性,从而在雷达的距离、速度、角度等参数测量中形成干扰,使雷达难以区分真实目标和虚假目标,甚至出现虚警和漏警现象。
具体而言,密集假目标干扰通过以下几种方式实现:
-
时延控制: 通过调整干扰信号的发射时间,产生与真实目标回波具有相似时延的虚假回波,从而在距离上欺骗雷达。
-
多普勒频移控制: 通过调整干扰信号的频率,产生与真实目标回波具有相似多普勒频移的虚假回波,从而在速度上欺骗雷达。
-
幅度控制: 通过调整干扰信号的幅度,产生与真实目标回波具有相似幅度的虚假回波,从而增加雷达探测的难度。
-
相位控制: 通过调整干扰信号的相位,产生与真实目标回波具有相似相位的虚假回波,从而进一步增加雷达分辨真假目标的能力。
2.2 密集假目标干扰分类
根据不同的分类标准,密集假目标干扰可以分为不同的类型。以下是几种常见的分类方式:
-
按干扰信号形式分类:
-
点状假目标干扰: 干扰信号在雷达显示器上呈现为离散的点状,类似于单个目标的回波。这种干扰是最常见的一种。
-
线状假目标干扰: 干扰信号在雷达显示器上呈现为一条线状,通常由多个时延相近的假目标组成。
-
面状假目标干扰: 干扰信号在雷达显示器上呈现为一片区域,通常由多个时延和多普勒频率相近的假目标组成。
-
-
按干扰机工作方式分类:
-
转发式干扰: 干扰机接收雷达信号,经过处理后重新发射,产生具有相同或相似特征的假目标。
-
噪声式干扰: 干扰机产生噪声信号,在雷达接收机中形成大量随机的虚假回波。
-
调制式干扰: 干扰机产生经过特定调制的信号,以欺骗雷达的信号处理算法。
-
-
按干扰目标分布分类:
-
单点假目标干扰: 只产生单个虚假回波,用于欺骗雷达的距离或速度测量。
-
多点假目标干扰: 产生多个虚假回波,使雷达难以区分真实目标。
-
密集假目标干扰: 产生大量、密集的虚假回波,严重干扰雷达的探测和跟踪能力。
-
本文主要关注的是密集假目标干扰,特别是点状假目标干扰。
3. 密集假目标干扰信号生成方法
密集假目标干扰信号的生成是电子对抗技术的核心内容之一。其生成方法的优劣直接决定了干扰效果的好坏。以下介绍几种常用的密集假目标干扰信号生成方法:
3.1 基于延迟线的延迟转发方法
基于延迟线的延迟转发方法是最为经典的假目标生成方法之一。其基本原理是:干扰机接收到雷达信号后,将其通过延迟线进行延迟,然后重新发射。通过控制延迟线的长度,可以精确地控制假目标与真实目标之间的距离差。
该方法的优点是实现简单、成本低廉,但缺点是只能产生与真实目标回波具有相同幅度、相位和多普勒频率的假目标,容易被雷达的反干扰措施识别。
3.2 基于数字信号处理的信号合成方法
基于数字信号处理(DSP)的信号合成方法是一种更加灵活和强大的假目标生成方法。该方法利用DSP技术,可以精确地控制假目标信号的幅度、相位、频率和时延等参数,从而生成与真实目标回波高度相似的假目标。
其基本原理是:首先将雷达信号进行数字化处理,然后通过DSP算法生成具有特定参数的假目标信号,最后通过数模转换器将数字信号转换为模拟信号,并进行发射。
该方法的优点是可灵活生成各种类型的假目标,并可以根据雷达信号的特性进行自适应调整,从而提高干扰效果。但缺点是需要较强的计算能力和较高的系统复杂度。
3.3 基于射频存储器的信号存储转发方法
基于射频存储器(RFM)的信号存储转发方法是一种高精度的假目标生成方法。该方法利用RFM将接收到的雷达信号进行存储,然后按照设定的参数进行重新发射。
其基本原理是:首先将接收到的雷达信号存储在RFM中,然后通过控制RFM的读取速度和读出时刻,实现对假目标时延和多普勒频率的精确控制。同时,还可以通过对存储的雷达信号进行幅度、相位等调制,实现对假目标信号参数的灵活控制。
该方法的优点是精度高、灵活性强、可以实现对各种参数的精确控制,但缺点是成本较高,且存储容量有限,难以生成大量的假目标。
4. 密集假目标干扰雷达仿真方法
计算机仿真是研究雷达系统在复杂电磁环境下性能的重要手段。通过仿真,可以模拟各种干扰环境,分析干扰对雷达性能的影响,为反干扰措施的研究提供理论依据。密集假目标干扰雷达仿真通常包括以下几个关键步骤:
4.1 雷达信号建模
首先需要建立雷达发射信号的数学模型,包括信号的波形、载频、带宽、脉冲宽度、脉冲重复频率等参数。常用的雷达信号波形包括单频脉冲信号、线性调频信号、相位编码信号等。
4.2 目标回波信号建模
其次需要建立目标回波信号的数学模型,包括目标的距离、速度、角度、反射系数等参数。目标回波信号通常是雷达发射信号经过目标反射后,在时延、多普勒频移和幅度上产生的变化。
4.3 干扰信号建模
然后需要建立密集假目标干扰信号的数学模型,包括干扰信号的类型、参数、生成方法、干扰密度等。可以采用上述介绍的延迟转发方法、数字信号合成方法或RFM存储转发方法生成假目标信号。
4.4 雷达接收机建模
接下来需要建立雷达接收机的数学模型,包括接收机前端的低噪声放大器、滤波器、混频器、模数转换器以及后端信号处理算法等。信号处理算法通常包括匹配滤波、恒虚警检测、测距、测速、测角等。
4.5 仿真参数设置与性能评估
最后需要设置仿真参数,包括雷达参数、目标参数、干扰参数、仿真时长等。然后通过仿真,分析不同干扰参数对雷达性能的影响,如探测概率、测距精度、测角精度等,从而评估雷达系统的抗干扰能力。
5. 仿真结果与分析
通过上述仿真方法,可以模拟不同干扰模式和参数下的雷达系统性能。以下是一些典型的仿真结果与分析:
5.1 干扰密度对探测概率的影响
通过改变假目标的数量和密度,可以分析密集假目标干扰对雷达探测概率的影响。仿真结果表明,随着假目标密度的增加,雷达的探测概率会显著下降。当假目标密度达到一定程度时,雷达甚至无法有效探测到真实目标。
5.2 干扰信号参数对测距精度的影响
通过改变假目标信号的参数,如时延、幅度等,可以分析密集假目标干扰对雷达测距精度的影响。仿真结果表明,当假目标与真实目标在距离上足够接近时,雷达的测距精度会显著下降。如果干扰信号的幅度过大,还可能导致测距错误。
5.3 干扰信号参数对测角精度的影响
通过改变假目标信号的参数,如相位、时延等,可以分析密集假目标干扰对雷达测角精度的影响。仿真结果表明,当假目标与真实目标在角度上足够接近时,雷达的测角精度会显著下降。如果干扰信号的相位分布不均匀,还可能导致测角偏差。
5.4 不同干扰模式的对比分析
通过仿真不同类型的假目标干扰,如点状、线状、面状假目标干扰,可以分析不同干扰模式对雷达性能的影响。仿真结果表明,密集面状假目标干扰对雷达性能的影响最为严重。
6. 密集假目标干扰对抗措施
针对密集假目标干扰,可以采取多种对抗措施,如:
-
频率捷变技术: 通过改变雷达的发射频率,使干扰机难以预测雷达的工作频率,从而降低干扰效果。
-
波束锐化技术: 通过采用更窄的波束宽度,提高雷达的空间分辨率,从而区分真实目标和假目标。
-
极化技术: 利用目标和干扰在极化特性上的差异,进行极化滤波,从而抑制假目标干扰。
-
信号处理技术: 通过采用更加高级的信号处理算法,如目标跟踪算法、恒虚警检测算法等,提高雷达的抗干扰能力。
-
智能反干扰技术: 利用机器学习和人工智能技术,自适应地调整雷达参数,提高对复杂干扰环境的适应能力。
7. 结论与展望
本文对密集假目标干扰的原理、分类、生成方法以及仿真方法进行了深入探讨。通过计算机仿真分析,揭示了密集假目标干扰对雷达性能的影响规律,并为有效对抗该类干扰提供了理论依据。
未来密集假目标干扰仿真技术的发展方向可以概括为以下几个方面:
-
更加真实的干扰环境模拟: 建立更加精细的电磁环境模型,模拟更加复杂的干扰场景,提高仿真的真实性。
-
更加高效的仿真方法: 探索更加高效的仿真算法和软件工具,提高仿真速度和精度。
-
多源干扰融合仿真: 研究多源干扰的联合影响,分析不同类型干扰的叠加效应,提高对复杂干扰环境的应对能力。
-
智能反干扰技术仿真: 将人工智能和机器学习技术应用于仿真,验证智能反干扰算法的性能,加速智能反干扰技术的发展。

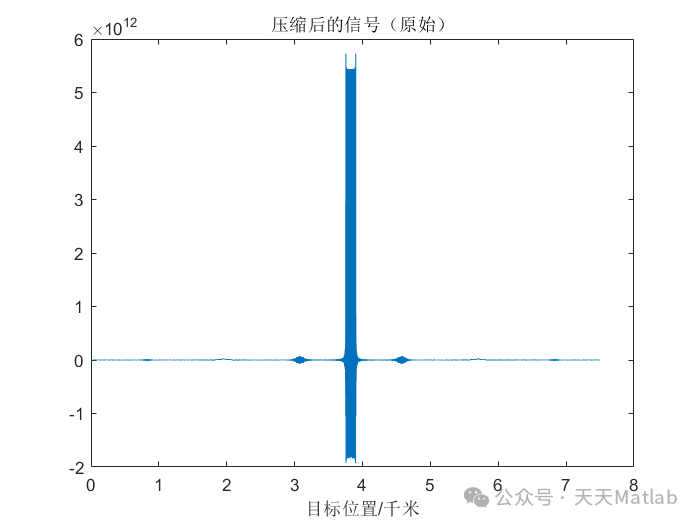

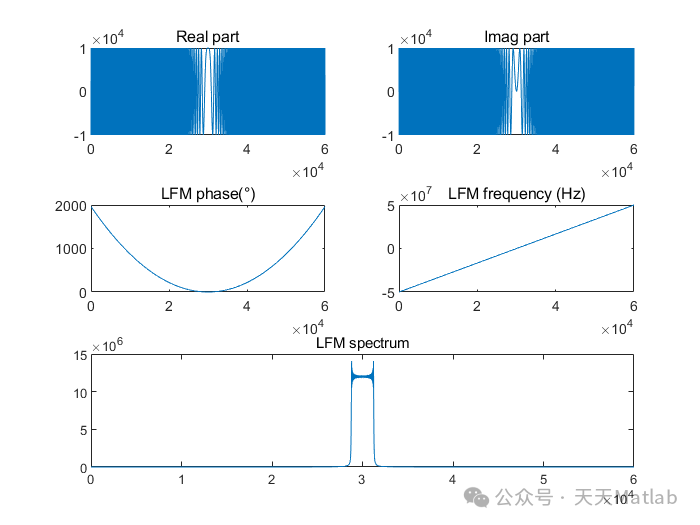

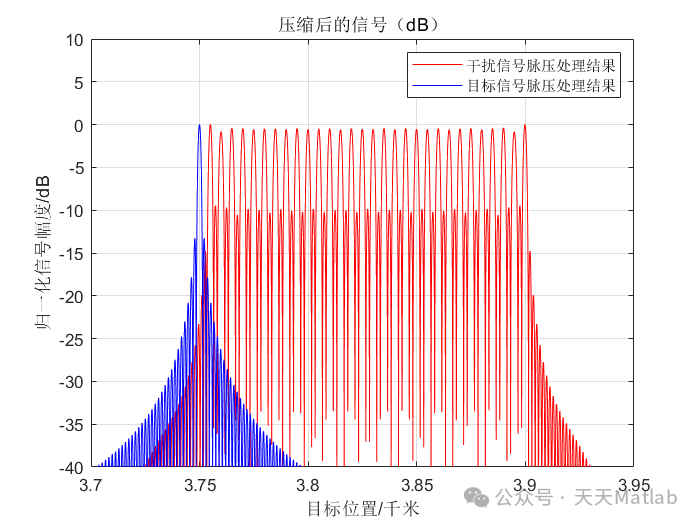

⛳️ 运行结果
