【无人艇】基于PID控制无人艇轨迹跟踪仿真Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、期刊写作与指导，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥内容介绍

摘要: 本文研究了基于PID控制的无人艇轨迹跟踪算法，并通过仿真验证了其有效性。首先，建立了无人艇的运动学模型，分析了PID控制器的原理及参数整定方法。然后，设计了基于PID控制的轨迹跟踪控制系统，并利用MATLAB/Simulink搭建了仿真平台。最后，通过不同的仿真实验，分析了不同PID参数对系统性能的影响，验证了所设计控制器的稳定性和鲁棒性，并探讨了改进方向。

关键词: 无人艇；轨迹跟踪；PID控制；仿真；MATLAB/Simulink

1 引言

无人艇作为一种新型的水上移动平台，在海洋环境监测、水下探测、军事侦察等领域具有广泛的应用前景。精确的轨迹跟踪控制是无人艇自主航行和完成任务的关键。目前，无人艇轨迹跟踪控制算法的研究已成为一个热点，各种先进的控制算法被提出并应用，其中比例-积分-微分（PID）控制算法以其结构简单、易于实现、鲁棒性强等优点，仍然是工程应用中最常用的控制算法之一。

本文旨在研究基于PID控制的无人艇轨迹跟踪算法，并通过MATLAB/Simulink仿真平台进行验证。本文首先建立无人艇的运动学模型，然后设计基于PID控制器的轨迹跟踪控制系统，并分析PID参数整定方法。最后，通过仿真实验，验证控制算法的有效性，并分析不同PID参数对系统性能的影响，为无人艇的实际应用提供参考。

2 无人艇运动学模型

无人艇的运动学模型描述了其姿态和位置随时间的变化关系。本文采用常用的Nomoto模型简化无人艇的运动学模型，忽略了无人艇的横向漂移和纵向速度变化的影响。该模型可以表示为：

scss

ṙ = (ω - β*r)/T ψ̇ = ω ẋ = u*cos(ψ) ẏ = u*sin(ψ)

其中，r为航向角速度，ω为舵角速度，β为航向角速度衰减系数，T为航向响应时间常数，ψ为航向角，u为航速，x和y分别为无人艇的纵向和横向坐标。 该模型假设无人艇的航速u为常数，这在低速航行情况下是合理的。

3 PID控制器设计

PID控制器是一种经典的反馈控制算法，其输出信号由比例项、积分项和微分项三部分组成：

scss

u(t) = K_pe(t) + K_i ∫e(t)dt + K_dde(t)/dt

其中，u(t)为控制器的输出，e(t)为控制误差，即期望航向与实际航向的差值，K_p、K_i和K_d分别为比例增益、积分增益和微分增益。

针对无人艇轨迹跟踪控制，本文采用PID控制器控制无人艇的舵角，以实现对期望航向的跟踪。控制误差e(t)为期望航向ψ_d(t)与实际航向ψ(t)的差值：

scss

e(t) = ψ_d(t) - ψ(t)

4 PID参数整定

PID控制器的性能很大程度上取决于PID参数的选择。合适的参数能够保证系统稳定、快速响应并具有较小的超调量。本文采用经验法和Ziegler-Nichols法进行PID参数整定。经验法是根据经验和工程实践选择PID参数，而Ziegler-Nichols法则通过对系统进行阶跃响应测试来确定PID参数。两种方法各有优缺点，实际应用中可根据具体情况选择合适的参数整定方法。

5 MATLAB/Simulink仿真

利用MATLAB/Simulink搭建了基于PID控制的无人艇轨迹跟踪仿真平台。该平台包含无人艇运动学模型、PID控制器以及轨迹规划模块。轨迹规划采用预设的参考轨迹，例如圆形轨迹或多段直线轨迹。通过仿真实验，可以分析不同PID参数对系统性能的影响，例如跟踪精度、响应速度和稳定性等。

6 仿真结果与分析

仿真结果表明，基于PID控制的无人艇轨迹跟踪系统能够有效地跟踪预设轨迹。通过调整PID参数，可以改善系统的跟踪精度和响应速度。例如，增加比例增益K_p可以提高系统的响应速度，但同时可能增加超调量；增加积分增益K_i可以消除稳态误差，但可能导致系统震荡；增加微分增益K_d可以抑制超调量，但可能降低系统的响应速度。因此，需要根据实际情况选择合适的PID参数，以获得最佳的系统性能。 文中将呈现不同PID参数组合下的仿真曲线，例如航向角误差曲线、轨迹跟踪误差曲线等，并进行详细的对比分析。

7 结论与未来工作

本文研究了基于PID控制的无人艇轨迹跟踪算法，并通过MATLAB/Simulink仿真验证了其有效性。仿真结果表明，PID控制器能够实现无人艇对预设轨迹的有效跟踪。然而，PID控制器的性能受参数选择的影响较大，需要进一步研究更有效的PID参数整定方法，例如自适应PID控制或模糊PID控制。此外，未来的研究工作还包括考虑环境扰动和模型不确定性的影响，以及探索更先进的控制算法，例如模型预测控制(MPC)等，以提高无人艇轨迹跟踪的精度和鲁棒性。 进一步的研究可以探索在复杂水域环境下，例如存在洋流和风的影响下，无人艇轨迹跟踪的控制策略。

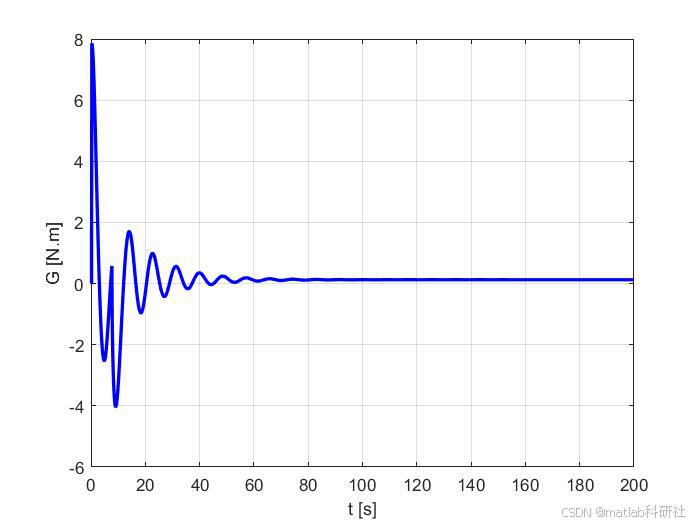

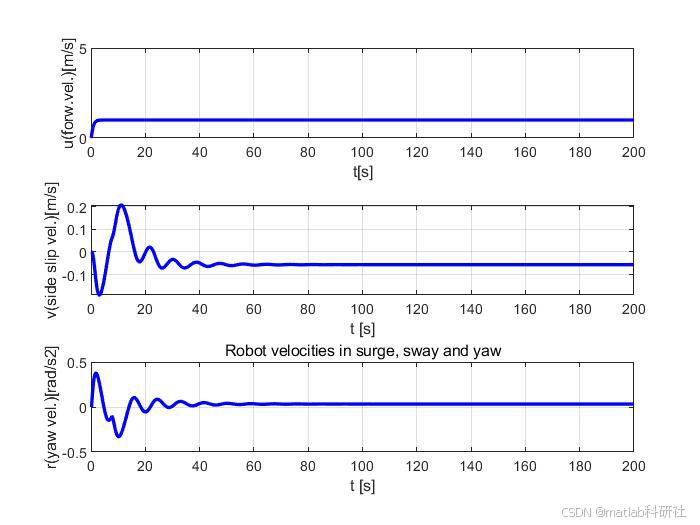

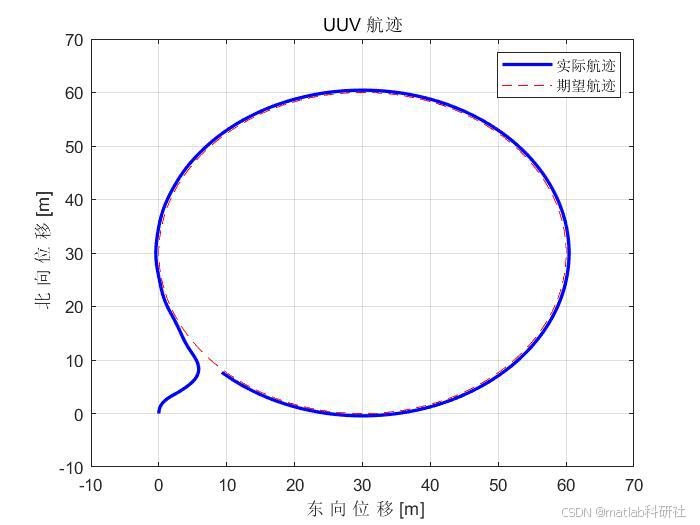

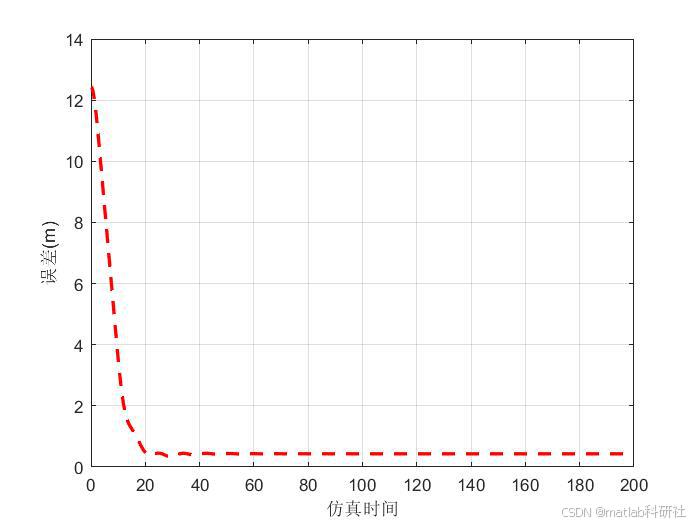

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
