🔥 内容介绍

本文旨在通过Matlab仿真，研究在瑞利衰落信道下，采用2x2多输入多输出(MIMO)系统，结合BPSK调制和零强迫(ZF)均衡器时的误码率(BER)性能。我们将深入探讨影响BER性能的关键因素，并分析ZF均衡器的优缺点以及其在该场景下的适用性。

一、系统模型

考虑一个2x2 MIMO系统，发射端配备两个发射天线，接收端配备两个接收天线。采用BPSK调制，即每个符号用±1表示。信道模型采用瑞利衰落信道，其信道矩阵H为2x2复矩阵，其元素服从均值为零，方差为1/2的独立同分布高斯随机变量，即实部和虚部分别服从均值为零，方差为1/2的高斯分布。瑞利信道模型能够有效模拟无线信道中多径传播对信号的影响。

发射信号向量x=[x1, x2]T，其中x1和x2是分别从两个发射天线发射的BPSK符号。接收信号向量y可以表示为：

y = Hx + n

其中，n为2x1的加性高斯白噪声(AWGN)向量，其元素服从均值为零，方差为σ²/2的独立同分布复高斯分布，σ²表示噪声功率。

零强迫(ZF)均衡器是一种线性均衡器，其目标是通过逆矩阵运算来消除信道的影响。ZF均衡器的表达式为：

x̂ = H†y

其中，H† = (HH)⁻¹H为H的伪逆矩阵，H*表示H的共轭转置。需要注意的是，当信道矩阵H的行列式接近于零时，伪逆矩阵将趋于无穷大，导致均衡器性能严重下降。这在低信噪比(SNR)条件下尤为明显。

二、 Matlab仿真过程

Matlab仿真程序主要包括以下步骤：

信道生成: 产生瑞利衰落信道矩阵H，其元素服从上述高斯分布。
信号生成: 产生随机的BPSK符号序列，并将其分成两路分别发送。
信道传输: 根据公式 y = Hx + n 计算接收信号向量y。
ZF均衡: 利用ZF均衡器公式计算均衡后的信号向量x̂。
判决: 对均衡后的信号进行判决，将实部大于零的符号判决为1，否则判决为-1。
误码计数: 统计判决结果与发送信号之间的误码数。
BER计算: 计算误码率BER = 误码数/总符号数。
蒙特卡洛仿真: 重复步骤1-7多次，以获得稳定的BER性能曲线。通过改变信噪比SNR (SNR = E[|x|²]/σ²) ，可以得到不同SNR下的BER性能曲线。

三、仿真结果与分析

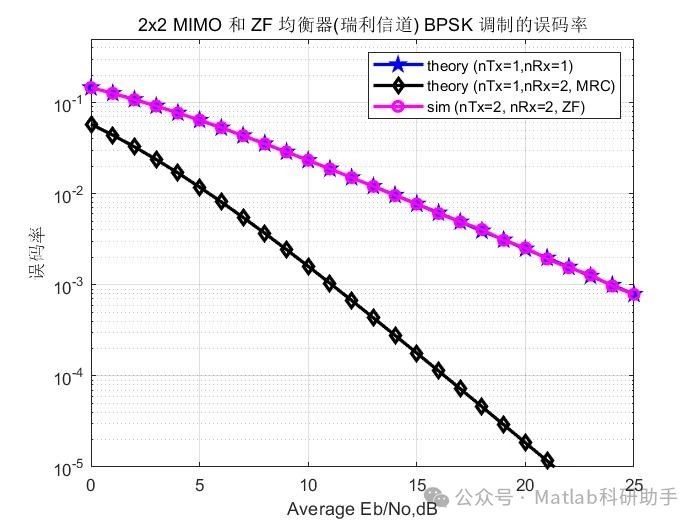

Matlab仿真结果将以BER与SNR的关系曲线形式呈现。该曲线能够直观地展现ZF均衡器在不同SNR下的性能。我们预期在高SNR条件下，ZF均衡器能够有效地抑制信道干扰，BER将会随着SNR的增加而迅速下降。然而，在低SNR条件下，由于信道矩阵的奇异性以及噪声的影响，ZF均衡器的性能将会显著下降，BER下降速度将会变缓，甚至可能出现误码平台。

四、 ZF均衡器的优缺点及改进

ZF均衡器具有结构简单，计算复杂度低的优点，易于实现。然而，它也存在一些缺点：

噪声放大: ZF均衡器会放大噪声，尤其是在低SNR条件下，噪声放大效应更加显著，导致BER性能下降。
对信道条件敏感: 当信道矩阵接近奇异时，ZF均衡器的性能会急剧恶化。
未考虑信道噪声的统计特性: ZF均衡器只考虑了信道矩阵的逆，并未考虑噪声的统计特性，这导致其性能并非最优。

为了改进ZF均衡器的性能，可以考虑以下方法：

采用最小均方误差(MMSE)均衡器: MMSE均衡器在ZF均衡器的基础上，考虑了噪声的统计特性，能够更好地抑制噪声，提高BER性能。
信道预编码技术: 在发射端采用预编码技术，可以改善信道的条件，降低信道矩阵的条件数，从而提高ZF均衡器的性能。
空间分集技术: 通过增加发射天线或接收天线数量，可以提高系统的分集增益，从而降低BER。

五、结论

本文通过Matlab仿真，研究了在瑞利信道下，采用2x2 MIMO系统，结合BPSK调制和ZF均衡器的误码率性能。仿真结果表明，ZF均衡器在高SNR条件下具有良好的性能，但在低SNR条件下，其性能受到噪声放大和信道条件的影响。未来的研究可以集中在改进ZF均衡器或采用更先进的均衡技术，例如MMSE均衡器，以进一步提高MIMO系统的BER性能，并探讨不同调制方式和信道模型下的性能差异。同时，对各种信道估计方法的误差对系统整体性能的影响也值得深入研究。这将有助于更全面地理解并优化MIMO系统的性能。
