🔥 内容介绍

心电图 (ECG) 作为一种重要的医学诊断工具，其信号质量直接影响着临床诊断的准确性。然而，ECG信号在采集过程中容易受到各种噪声的干扰，例如基线漂移、肌电干扰 (EMG)、工频干扰 (50Hz/60Hz) 等，这些噪声会掩盖重要的诊断信息，降低诊断的可靠性。因此，对ECG信号进行有效去噪处理至关重要。本文将详细阐述基于巴特沃斯滤波器的心电信号去噪方法，并结合Matlab代码进行深入分析。

巴特沃斯滤波器 (Butterworth Filter) 是一种广泛应用于信号处理领域的经典滤波器。其主要特点在于在通带内具有平坦的幅频特性，以及在截止频率附近具有较陡的滚降特性。相较于其他类型的滤波器，巴特沃斯滤波器在通带内具有最佳的平坦度，能够最大程度地保留信号的原始信息，减少信号失真。这使得它成为ECG信号去噪处理的理想选择之一，因为ECG信号本身频谱较为复杂，需要尽可能保留其细节特征。

在ECG信号去噪中，通常需要设计一个带通滤波器，以去除低频基线漂移和高频肌电干扰等噪声，同时保留包含诊断信息的ECG波形。巴特沃斯带通滤波器的设计需要确定三个关键参数：通带下限频率 (f1)、通带上限频率 (f2) 和滤波器的阶数 (n)。通带下限频率和上限频率决定了滤波器允许通过的频率范围，而滤波器的阶数则决定了滤波器的滚降速度和滤波效果。阶数越高，滚降速度越快，但同时也意味着滤波器的计算复杂度越高，并可能引入更多的相位延迟，从而影响信号的形态。因此，阶数的选择需要在滤波效果和计算复杂度之间权衡。通常情况下，ECG信号的频率范围大致在0.5Hz到100Hz之间，因此可以根据具体的噪声情况选择合适的f1和f2。

Matlab提供了丰富的信号处理工具箱，方便进行巴特沃斯滤波器的设计和实现。以下代码展示了如何利用Matlab设计一个巴特沃斯带通滤波器，并对ECG信号进行去噪：

matlab

% 加载ECG信号 load('ecg_noisy.mat'); % 假设ecg_noisy.mat文件中包含名为ecg_noisy的ECG信号数据 fs = 250; % 采样频率 % 设计巴特沃斯带通滤波器 f1 = 0.5; % 通带下限频率 (Hz) f2 = 100; % 通带上限频率 (Hz) n = 4; % 滤波器阶数 [b, a] = butter(n, [f1*2/fs, f2*2/fs], 'bandpass'); % 对ECG信号进行滤波 ecg_filtered = filtfilt(b, a, ecg_noisy); % 绘制滤波结果 figure; subplot(2,1,1); plot(ecg_noisy); title('原始ECG信号'); subplot(2,1,2); plot(ecg_filtered); title('滤波后ECG信号'); % 可选：进一步分析滤波效果，例如计算信噪比(SNR)

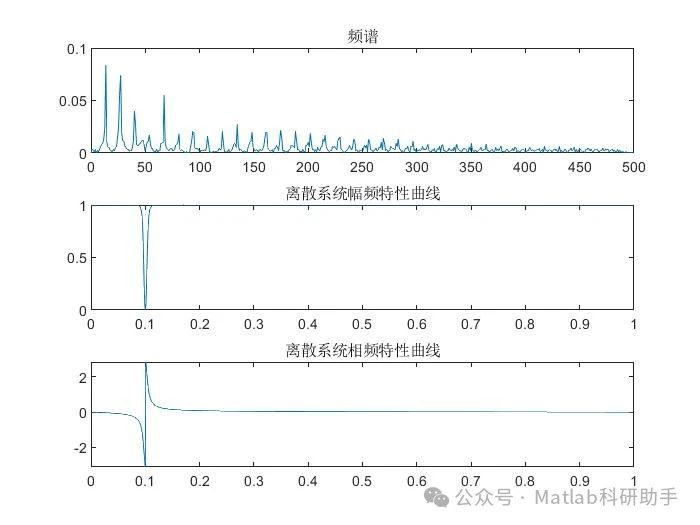

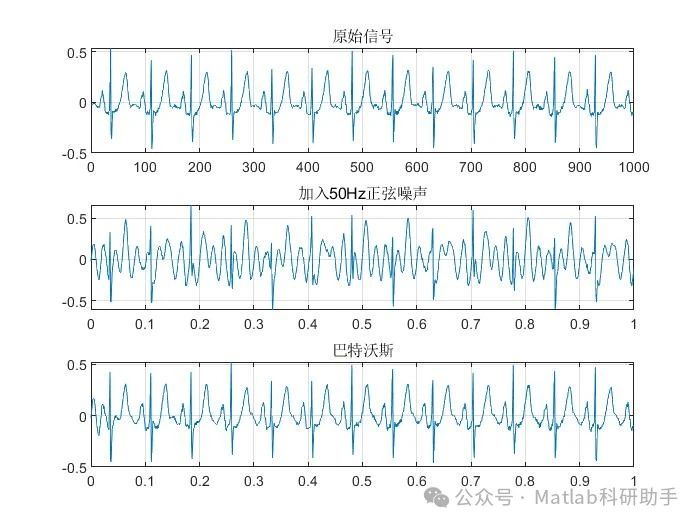

这段代码首先加载包含噪声的ECG信号，然后利用butter函数设计一个四阶巴特沃斯带通滤波器。 filtfilt函数用于对信号进行零相位滤波，避免相位延迟对信号形态的影响。最后，代码绘制了原始信号和滤波后信号的波形，方便直观地比较滤波效果。需要注意的是，ecg_noisy.mat文件需要事先准备好，其中包含待处理的ECG信号数据。

然而，单纯使用巴特沃斯滤波器并不能完全去除所有类型的噪声。例如，对于一些非平稳噪声，如肌电干扰，其频谱与ECG信号部分重叠，单纯的滤波可能会导致有用信号的损失。为了获得更好的去噪效果，可以考虑结合其他去噪方法，例如小波变换去噪、经验模态分解 (EMD) 等，实现互补优势。

总而言之，基于巴特沃斯滤波器的心电信号去噪是一种简单有效的方法，其在Matlab中的实现也相对容易。但选择合适的滤波器参数，并根据实际情况考虑结合其他去噪技术，才能获得最佳的去噪效果，提升心电图诊断的准确性和可靠性。未来的研究方向可以着重于自适应滤波器设计，根据不同的心电信号特点动态调整滤波器参数，以实现更优的去噪性能。
