雷达系统作为重要的目标探测和信息获取手段，其性能很大程度上依赖于信号处理技术的先进性。线性调频(Linear Frequency Modulation, LFM)信号以其良好的距离分辨率和抗多径干扰能力，成为现代雷达系统中广泛应用的一种波形。本文将详细阐述利用MATLAB仿真线性调频信号多目标探测的完整过程，涵盖信号发送、接收、以及基于快速傅里叶变换(Fast Fourier Transform, FFT)的信号处理算法。

一、线性调频信号的产生及参数设计

线性调频信号具有频率随时间线性变化的特点，其时域表达式为：

s(t) = rect(t/τ) exp[j2π(f₀t + ½μt²)]

其中，rect(t/τ) 为矩形窗函数，τ为脉冲宽度，f₀为起始频率，μ = B/τ 为调频率，B为带宽。参数的选择直接影响雷达系统的性能，例如：

脉冲宽度τ: 决定了距离分辨率，τ越小，距离分辨率越高。但同时，降低脉冲宽度会降低信号能量，影响信噪比。
带宽B: 与距离分辨率成反比，带宽越大，距离分辨率越高。同时，带宽也影响系统的抗多径干扰能力和测速精度。
起始频率f₀: 主要取决于雷达的工作频段，需要满足实际应用需求和法规限制。

在MATLAB中，可以使用以下代码生成线性调频信号：

matlab

% 参数设定 fc = 10e6; % 中心频率 B = 5e6; % 带宽 tau = 1e-6; % 脉冲宽度 fs = 100e6; % 采样频率 % 计算调频率 mu = B/tau; % 时间向量 t = 0:1/fs:tau-1/fs; % 生成LFM信号 s = exp(1j*2*pi*(fc*t + 0.5*mu*t.^2));

上述代码生成一个中心频率为10MHz，带宽为5MHz，脉冲宽度为1μs的LFM信号。参数的合理选择需要综合考虑距离分辨率、测速精度、信噪比等因素。

二、多目标回波信号的模拟

为了模拟多目标场景，需要考虑目标的距离和雷达截面积 (Radar Cross Section, RCS)。假设存在N个目标，其距离分别为R₁, R₂, …, Rₙ，RCS分别为σ₁, σ₂, …, σₙ。每个目标的回波信号可以表示为：

rᵢ(t) = √(σᵢ/4πRᵢ²) s(t - 2Rᵢ/c) exp(-j4πRᵢ/λ)

其中，c为光速，λ为波长。总的回波信号为各个目标回波信号的叠加。在MATLAB中，可以根据目标参数生成多目标回波信号：

% 目标参数 targets = [1000, 1500, 2000]; % 目标距离 (米) rcs = [1, 0.5, 0.2]; % 目标RCS % 回波信号 r = zeros(size(s)); for i = 1:length(targets) delay = 2*targets(i)/c; r = r + sqrt(rcs(i)/(4*pi*targets(i)^2)) * ... circshift(s,round(delay*fs)); % 使用循环移位模拟延时 end

这段代码模拟了三个目标的回波信号。需要注意的是，循环移位函数circshift用于模拟信号的延时。

三、基于FFT的信号处理

接收到的回波信号包含了目标的距离信息。通过对回波信号进行FFT变换，可以得到目标的距离-多普勒谱。 MATLAB中的fft函数可以方便地实现FFT变换：

% FFT变换 R = fft(r); % 距离计算 distance = (0:length(R)-1)*c/(2*B*fs); % 绘制距离谱 plot(distance, abs(R)); xlabel('距离(米)'); ylabel('幅度'); title('距离-多普勒谱');

FFT变换的结果是一个复数序列，其幅度表示目标的回波强度，而相位则包含了目标的距离信息。通过对FFT结果进行分析，可以提取目标的距离信息。

四、结果分析与讨论

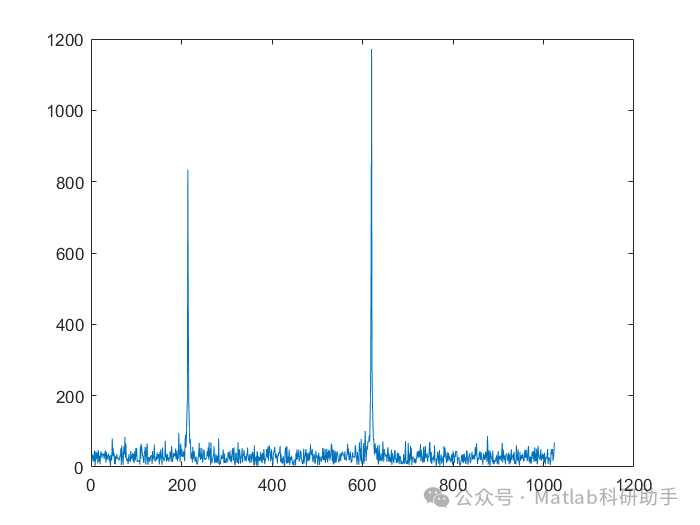

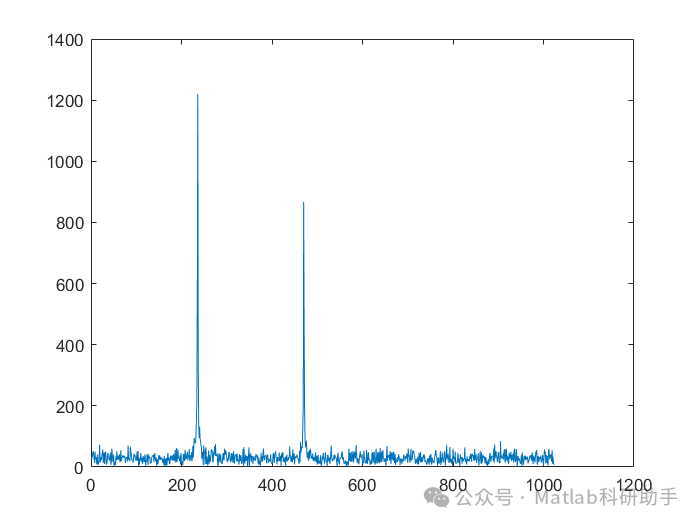

通过上述MATLAB仿真，可以清晰地观察到多个目标在距离谱上的峰值，峰值的位置对应目标的距离。仿真结果的准确性依赖于参数设置的合理性以及模型的精确度。实际雷达系统中，还需要考虑噪声的影响、多径效应以及目标运动等因素。为了提高系统的抗干扰能力和精度，可以采用更高级的信号处理技术，例如自适应滤波、空时自适应处理等。

五、结论

本文详细介绍了利用MATLAB仿真线性调频信号多目标探测的完整过程，包括信号产生、多目标回波模拟以及基于FFT的信号处理。通过调整参数，可以研究不同参数对系统性能的影响。该仿真模型可以作为雷达系统设计和性能评估的重要工具，为进一步的研究和开发提供基础。未来的研究可以关注更复杂的场景，例如考虑目标运动、噪声干扰、以及更先进的信号处理算法。
