激光雷达 (LiDAR) 作为一种重要的远程感知技术,在自动驾驶、机器人导航、地形测绘等领域得到了广泛应用。频率调制连续波 (FMCW) 激光雷达凭借其高精度、高分辨率以及抗干扰能力强的优势,成为当前研究的热点之一。然而,FMCW信号的距离压缩是其信号处理的关键环节,直接影响最终的测距精度和分辨率。本文将深入探讨基于匹配滤波的FMCW激光雷达信号距离压缩技术,并结合Matlab代码进行详细阐述。

一、FMCW激光雷达工作原理及信号模型

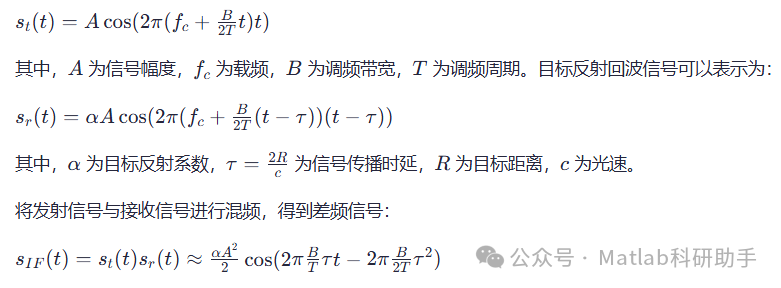

FMCW激光雷达通过发射频率线性调频的激光信号,接收目标反射回波,并利用发射信号与接收信号之间的频率差来计算目标距离。假设发射信号为:

𝑠𝑡(𝑡)=𝐴cos⁡(2𝜋(𝑓𝑐+𝐵2𝑇𝑡)𝑡)

二、匹配滤波器原理及设计

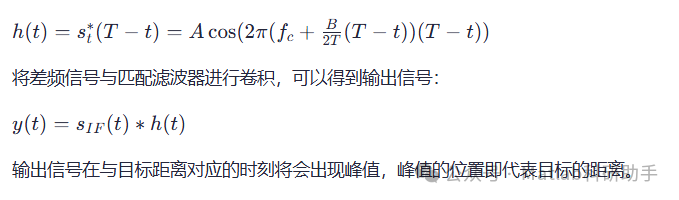

匹配滤波器是一种能够最大限度地提高信噪比 (SNR) 的线性滤波器。其脉冲响应与输入信号的复共轭相等。对于FMCW激光雷达系统,理想的匹配滤波器脉冲响应为:

ℎ(𝑡)=𝑠𝑡∗(𝑇−𝑡)=𝐴cos⁡(2𝜋(𝑓𝑐+𝐵2𝑇(𝑇−𝑡))(𝑇−𝑡))

三、基于Matlab的距离压缩实现




sif = st.*sr;

% 设计匹配滤波器
h = cos(2*pi*(fc + B/2/T*(T-t)).*(T-t));

% 匹配滤波
y = conv(sif,h);

% 傅里叶变换
Y = fftshift(fft(y));

% 距离计算
f = (-length(Y)/2:length(Y)/2-1)*fs/length(Y);
distance = c*f/2/B;

% 绘图
figure;
plot(distance,abs(Y));
xlabel('距离(m)');
ylabel('幅度');
title('距离谱');

该代码首先定义了系统参数,然后生成了发射信号和接收信号,并进行了混频操作。接着,设计了匹配滤波器,并利用卷积实现了匹配滤波。最后,对滤波后的信号进行傅里叶变换,得到距离谱,并绘制图形。距离谱中峰值的位置对应目标的距离。

四、结论与展望

本文详细介绍了基于匹配滤波的FMCW激光雷达距离压缩技术,并提供了相应的Matlab代码实现。匹配滤波方法能够有效提高信噪比,提升距离分辨率和测距精度。然而,实际应用中,需要考虑多径效应、噪声干扰等因素的影响,并采用更复杂的信号处理算法来提高系统的鲁棒性和性能。未来的研究方向可以包括:基于更高级的滤波算法,例如自适应滤波算法的改进;对多径效应和噪声的更有效抑制方法的研究;以及结合人工智能技术,实现更智能、更精确的激光雷达目标探测与距离测量。 此外,对不同调频信号形式(例如非线性调频)的匹配滤波方法也值得深入研究。

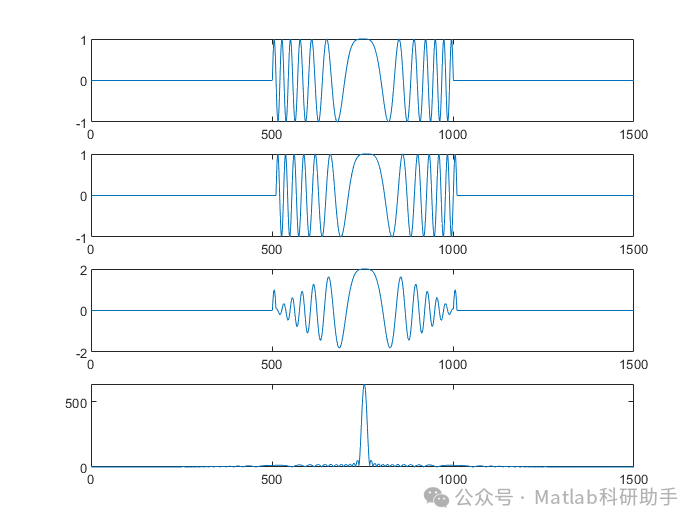

⛳️ 运行结果
