【数字信号调制】正交幅度调制仿真matlab源码

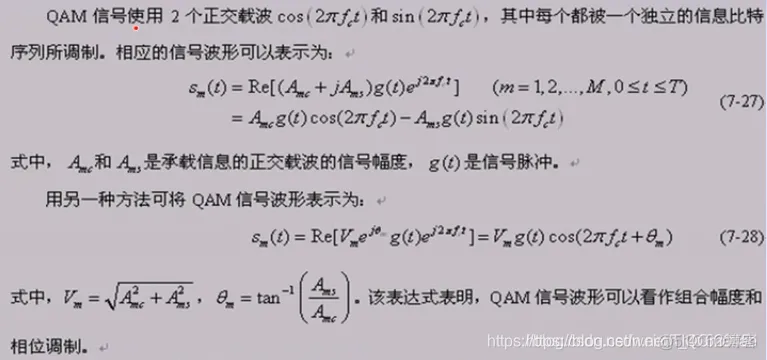

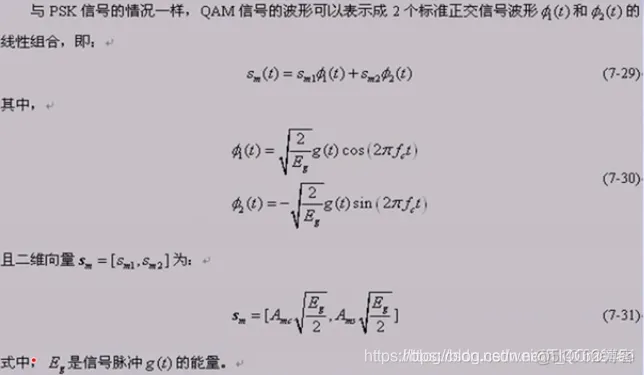

一、简介

二、源代码

登录后复制

M=16;
k=log2(M);
n=100000; %比特序列长度
samp=1; %过采样率
x=randint(n,1); %生成随机二进制比特流

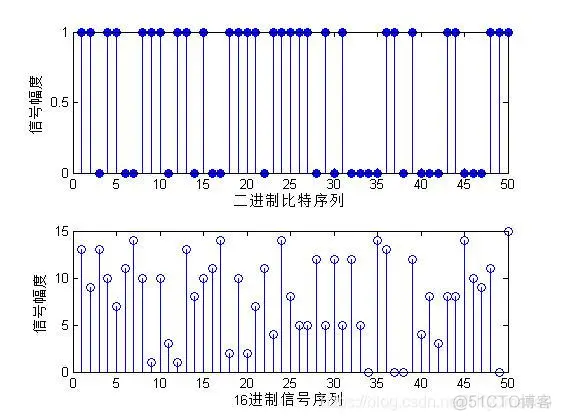

subplot(211);
stem(x(1:50),'filled'); %画出相应的二进制比特流信号 title('二进制随机比特流');
xlabel('二进制比特序列');ylabel('信号幅度');
x4=reshape(x,k,length(x)/k); %将原始的二进制比特序列每四个一组分组，并排列成k行length(x)/k列的矩阵
xsym=bi2de(x4.','left-msb'); %将矩阵转化为相应的16进制信号序列 figure;
subplot(212);
stem(xsym(1:50)); %画出相应的16进制信号序列 title('16进制随机信号');
xlabel('16进制信号序列');ylabel('信号幅度');
y=qammod(xsym,M); %用16QAM调制器对信号进行调制
scatterplot(y); %画出16QAM信号的星座图
title('发射信号星座图');
text(real(y)+0.1,imag(y),dec2bin(xsym));
axis([-5 5 -5 5]);
EbNo=10;
snr=EbNo+10*log10(k)-10*log10(samp); %信噪比
yn=awgn(y,snr,'measured'); %加入高斯白噪声

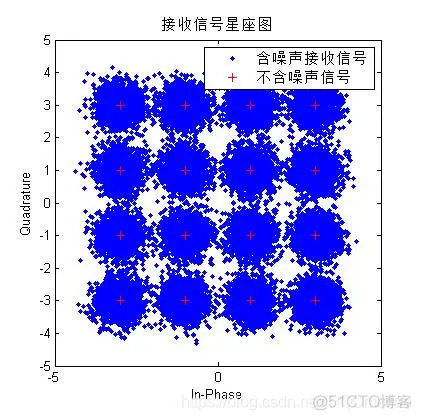

h=scatterplot(yn,samp,0,'b.'); %经过信道后接收到的含白噪声的信号星座图
hold on;
scatterplot(y,1,0,'r+',h); %加入不含白噪声的信号星座图
title('接收信号星座图');
legend('含噪声接收信号','不含噪声信号');
axis([-5 5 -5 5]);
hold on;
yd=qamdemod(yn,M); %此时解调出来的是16进制信号
figure;

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.

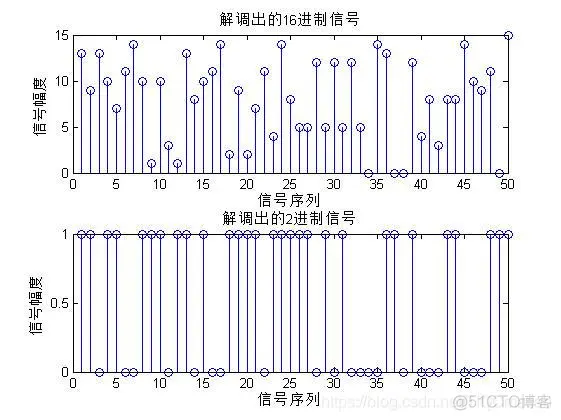

三、运行结果
