一个写论文用的小技巧，MATLAB产生的图片如何导出来合适大小或者符合编辑部要求的图片

imwrite，print，saveas三个函数的区别如下：

在讲解之前，希望您区分图像和图形，前者就是我们说的位图，比如数码相机拍照的相片，后者是矢量图，就是扩大都不会改变的，比如3d软件绘制的图形。

1   print的用法

 Print(图形句柄，存储格式，文件名)；

图形句柄，如果图形窗口标题栏是’figure 2’,则句柄就是2,用gcf可以获取当前窗口句柄。可作为日常绘图的首选。对格式，分辨率等各项指标做非常细致的定义，适合直接出图。

指定存储格式。常用的有：

        PNG格式：，‘-dpng’(推荐这一种，与bmp格式一样清晰，文件也不大)

        JPEG：    ‘-djpeg’(文件小，较清晰)

        TIFF：     ‘-dtiff’

        BMP：     ‘-dbitmap’(清晰，文件极大)

        GIF：      ‘-dgif’   (文件小但不清晰)

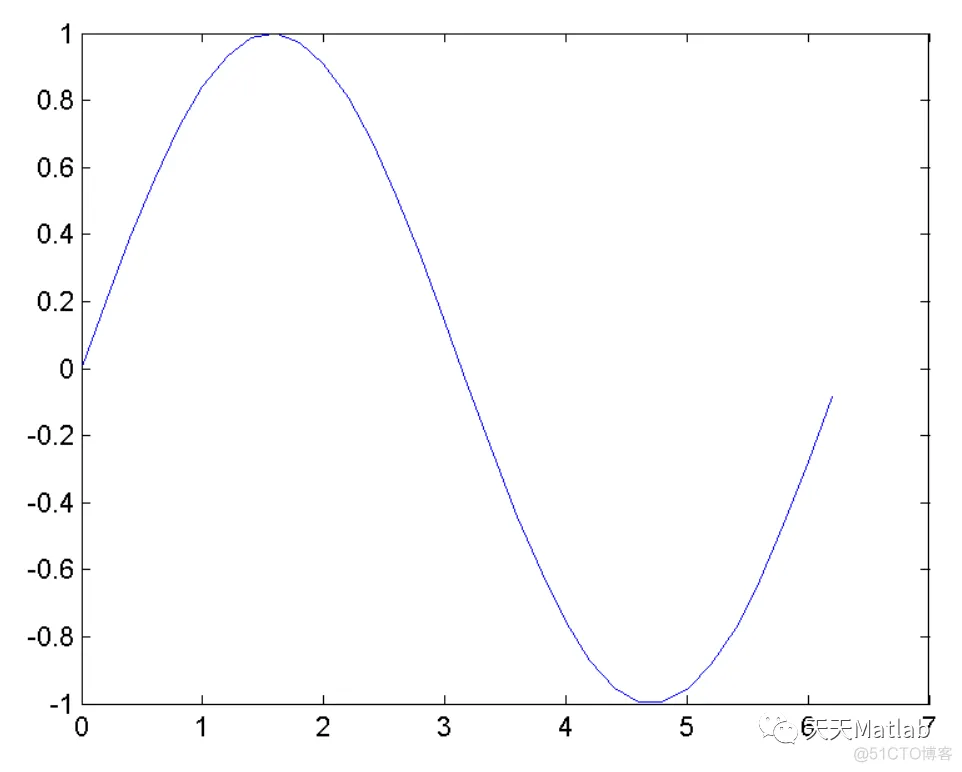

x=0:.2:2*pi;plot(x,sin(x));print d:\b1.bmp -dbmpset(gcf,'inverthardcopy','off')print d:\b2.bmp -dbmp
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.

MATLAB导出高清晰图片_MATLAB

 使用print命令，如下：

用于LaTeX的话，可以使用eps图片：print -deps fig1

 用于word的话，使用分辨率比较高的tif或者png格式即可：print -dtiff -r500 fig1

MATLAB图片保存方法

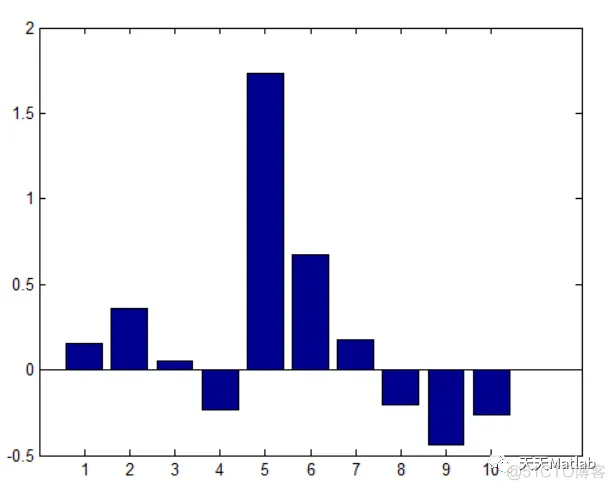

bar(randn(10,1))print(gcf,'-r300','-dpdf','example1.pdf');print(gcf,'-r300','-djpeg','example2.jpeg');
  • 1.
  • 1.
  • 1.

MATLAB导出高清晰图片_MATLAB_02

 2 saveas的用法

saveas就是菜单中的 save as(另存为)命令，将当前坐标系下的图形保存为图像文件，不管你坐标系中显示的图像还是图形，一律当成图形处理，他的本质是截图(除fig文件外)。虽然说保存的图像都是默认大小，无法更改，但关键是可以保存fig图像。
saveas可以保存matlab自认的fig格式的图像，也就是说，对于将来有可能需要细致修改以方便发表论文的图像，保存为fig更适合。毕竟，有时 候各期刊杂志对图像命名及色彩等要求不一，甚至我们绘图有时也会有这样那样的疏忽，而有的图像也不是一下就可以做出来的，保存fig图像用来最后细修很有 意义。saveas(h,'filename','format')

如果只有一幅图，handle设为gcf；如果有多副，handle需单独设置

例如：

      saveas(gcf, 'D:\data\dif_model\output', 'fig')

      saveas(gcf, 'D:\data\dif_model\output', 'bmp')

Saveas(图形句柄，文件名，文件格式)

文件格式：同print一样

bar(randn(10,1));k=0.8;set(gcf,'units',get(gcf,'paperunits'));set(gcf,'paperposition',get(gcf,'position')*k);saveas(gcf,'test.tif','tiff');
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.

 3 imwrite

不常用。与getframe 结合使用，适合于保存截图，当机器运行速度变慢时，批量成图可能会有错误。他的优点在于可以为下一步做movie或gif动图做准备。imwrite将图像数据写成图像文件，一般用于图像处理，当我们使用imshow将一副图像使显示在坐标系上时，我们可以使用如下方式保存图像。

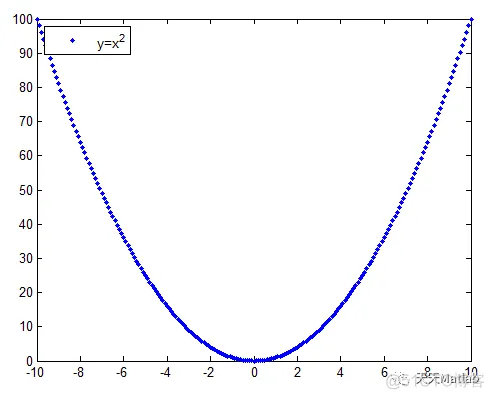

x = -10:0.1:10; % x赋值y = x.^2; % y赋值fig = figure; % 新建一个figure，并将图像句柄保存到figplot(x,y,'.') % 用"."的形式将x，y表现在上面生成的图像中legend({'y=x^2'},'Location','northwest') % 在图像的左上角生成图例frame = getframe(fig); % 获取frameimg = frame2im(frame); % 将frame变换成imwrite函数可以识别的格式imwrite(img,'a.png'); % 保存到工作目录下，名字为"a.png"​
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.
  • 1.

MATLAB导出高清晰图片_MATLAB_03
