文章介绍了相关干涉仪在测向领域的应用，包括波前测向法、互相关测向法、全局最优法、MVDR、MUSIC和ESPRIT等多种方法。通过Matlab代码示例展示了相关干涉仪的测向过程，并提供了运行结果。文章强调选择合适测向方法的重要性，考虑因素包括信号特性、噪声水平和实时性需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，matlab项目合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

⛄ 内容介绍

相关干涉仪(Interferometer)是一种常用的测向工具，常用于测量电磁信号的到达角度。下面是一些常见的相关干涉仪测向方法：

波前测向法(Phased Array)：波前测向法基于对相位差进行测量来确定信号源的到达角度。它使用多个阵列天线，通过调节每个天线的相位和振幅来实现对信号源的波束形成。根据相位差的变化，可以计算出信号源的到达角度。
互相关测向法(Cross-correlation)：互相关测向法利用两个或多个天线接收到的信号之间的互相关关系来估计号源的到达角度。通过对接收信号进行相乘和积分运算，可以得到相位差，并进而估计信号源的方向。
全局最优法(Global Optimization)：全局最一种优化方法，通过最小化正交误差(Orthogonal Error)来求解信号源的到达角度。它基于比较接收信号与预期信号的相位差，通过迭代优化的方式，找到最佳的到达角度估计。
MVDR(Minimum Variance Distortionless Response)：MVDR是一种空间光束形成算法，通过最小化的情况下提供空间滤波器的最优系数。MVDR方法可以用于测向估计，并提供高分辨率和干扰抑制的能力。
MUSIC(MUltiple SIgnal Classification)：MUSIC是一种基于信号子空间的频谱方法，用于对多个信号源进行测向估计。通过对接收信号进行特征分解，可以获得信号子空间，然后利用特征值分布进行角度估计。
ESPRIT(Estimation of Signal Parameters via Rotational Invariance Techniques)：ESPRIT是一种基于旋转不变性的测向方法，适用于阵列信号处理。它通过绕阵列进行旋转来提取信号子空间，并利用这些信息进行到达角度估计。

这些方法各有优缺点，适用于不同的应用场景和信号环境。选择合适的测向方法需要考虑信号特性、噪声水平、实时性要求等因素，并根据具体情况进行评估和选择。

⛄ 部分代码

clear all
clc

load('A.mat')

n=size(A,1)
%A=A+5*randn(n,10)%方差=5的高斯白噪声
for k=1:10
    load('M.mat')
    M1(k,:)=M+50*randn(1,10)%方差=5的高斯白噪声
end
M=mean(M1,1)
for i=1:n
    L=A(i,:)
    C=corrcoef(M,L)
    P(i)=C(1,2)
end
X=linspace(0,360,n)
Y1=polyfit(X,P,min(n-1,10))
X1=0:0.01:360
Y=polyval(Y1,X1)
[ymax,xNo]=max(Y)
xmax=(xNo-1)*0.01

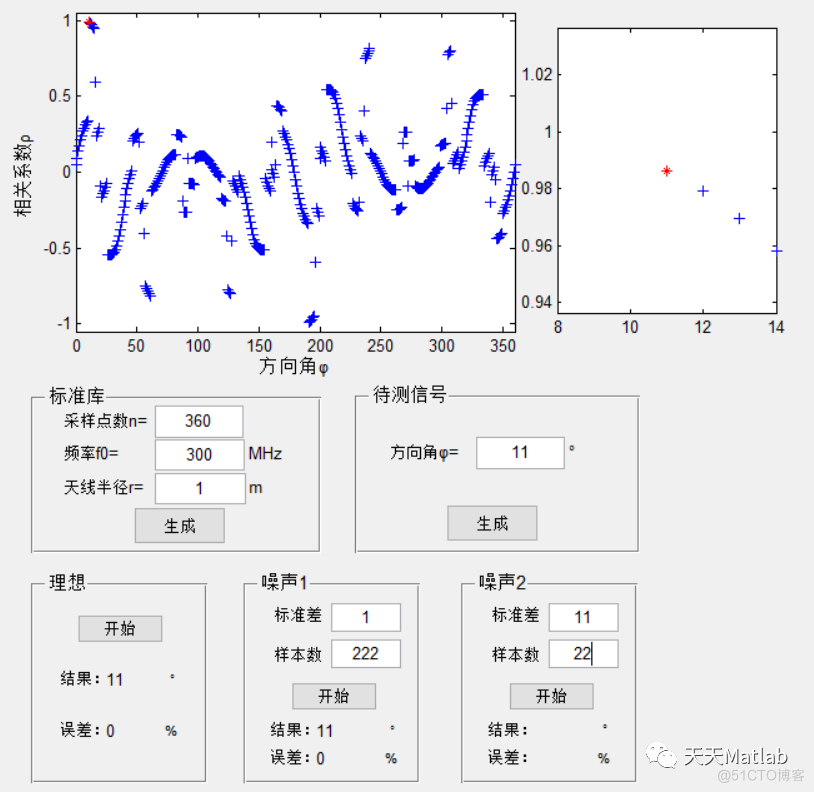

fprintf('测向结果：%g °\n',xmax)
figure
plot(X,P,'B+',X1,Y,'G-',xmax,ymax,'R*')
xlabel('方向角φ')
ylabel('相关系数ρ')
legend('标准库','拟合曲线','最大值')
