一、引言

在全球能源转型和 “双碳” 目标的推动下，电动汽车（Electric Vehicle，EV）凭借零尾气排放、能源利用效率高的优势，成为替代传统燃油汽车、减少交通运输领域碳排放的重要手段。近年来，EV 保有量呈现爆发式增长，据国际能源署（IEA）统计，2024 年全球 EV 销量突破 1500 万辆，累计保有量超过 6000 万辆。然而，规模化 EV 无序充放电会给电力系统带来严峻挑战：一方面，EV 充电行为具有随机性（如充电时间、充电功率、充电地点不确定），大量 EV 集中充电可能导致配电网负荷峰谷差加剧，引发变压器过载、电压跌落等问题；另一方面，EV 电池作为分布式储能单元，若缺乏有序调控，将无法充分发挥其削峰填谷、辅助电网调频的潜力。

负荷预测是电力系统规划、调度与运行的核心基础，而规模化 EV 的接入使得负荷预测的复杂性大幅提升。传统负荷预测方法（如时间序列分析法、回归分析法）难以有效刻画 EV 充电行为的随机性和不确定性，预测精度难以满足电力系统精细化运行需求。蒙特卡洛法（Monte Carlo Method，MCM）作为一种基于随机抽样的数值计算方法，能够通过大量随机试验模拟复杂系统的概率分布，在处理不确定性问题方面具有独特优势。将蒙特卡洛法应用于规模化 EV 有序充放电控制及负荷预测，不仅能精准量化 EV 充电负荷的概率分布特征，还能为制定科学的充放电策略提供决策支持，对于保障电力系统安全稳定运行、促进 EV 与电网协同发展（Vehicle-to-Grid，V2G）具有重要的理论意义和实际应用价值。

二、相关基础理论

（一）规模化电动车充电行为特性

EV 充电行为的影响因素

规模化 EV 充电行为受用户出行习惯、电池技术参数、充电设施布局、电价政策等多因素影响，呈现显著的随机性和差异性：

用户出行习惯：包括出行时间（如通勤高峰 7:00-9:00、返程高峰 17:00-19:00）、出行距离（通勤用户日均 20-50km，长途用户可达 100km 以上）、停车时长（家庭停车 8-12h，办公停车 6-8h），直接决定 EV 的充电起始时间和充电需求时长。

电池技术参数：电池容量（当前主流 EV 电池容量为 40-100kWh）、充电功率（交流慢充 3.3-7kW，直流快充 30-180kW）、荷电状态（State of Charge，SOC）阈值（用户通常在 SOC 低于 20%-30% 时开始充电，充至 80%-100% 停止），影响充电负荷的功率大小和持续时间。

外部环境因素：充电设施类型（家用充电桩、公共快充站、换电站）的分布密度决定用户充电地点选择；分时电价政策（如峰段电价 1.5-2 元 /kWh、谷段电价 0.3-0.5 元 /kWh）会引导用户调整充电时间，形成电价敏感型充电行为。

EV 充电负荷的时空分布特征

时间分布：工作日充电负荷呈现 “双峰特性”，早峰（8:00-10:00）对应家庭隔夜充电结束和办公区充电起始，晚峰（19:00-22:00）对应家庭充电高峰；周末充电负荷峰期更平缓，集中在 10:00-23:00，且负荷峰值低于工作日。

空间分布：居民区、办公园区、商业综合体是 EV 充电的主要场景，其中居民区充电负荷占比最高（约 40%-50%），且以慢充为主；公共快充站充电负荷波动大，高峰时段（12:00-14:00、18:00-20:00）负荷率可达 80% 以上，平段时段负荷率仅 20%-30%。

（二）蒙特卡洛法基本原理

蒙特卡洛法的核心思想

蒙特卡洛法通过构建与实际问题概率分布一致的随机模型，利用计算机生成大量随机样本（即 “随机试验”），对样本数据进行统计分析，从而求解问题的近似解。其核心逻辑可概括为：“通过随机性解决确定性问题”，即当问题难以用解析方法求解（如复杂系统的概率分布、高维积分计算）时，通过大量随机抽样模拟系统行为，以样本均值、方差等统计量逼近真实解。

蒙特卡洛法的实现步骤

步骤 1：构建概率模型：明确问题的随机变量（如 EV 充电起始时间、充电功率、SOC 初始值），通过历史数据拟合或理论分析确定各随机变量的概率分布类型（如正态分布、均匀分布、 Weibull 分布）及参数（如均值、标准差）。

步骤 2：生成随机样本：基于随机变量的概率分布，利用伪随机数生成算法（如梅森旋转算法、线性同余法）生成大量随机样本。例如，若 EV 充电起始时间服从均值为 18:30、标准差为 1.5h 的正态分布，可生成 10000 组随机时间样本模拟不同用户的充电起始时刻。

步骤 3：进行随机试验：将每组随机样本代入系统模型（如 EV 充电负荷计算模型），计算每次试验的结果（如单辆 EV 的充电负荷曲线）。

步骤 4：统计分析结果：对所有试验结果进行统计处理，得到问题的近似解，如计算充电负荷的均值曲线、95% 置信区间、峰值负荷概率分布等，并通过增加样本数量降低计算误差（蒙特卡洛法的误差与样本数量的平方根成反比）。

蒙特卡洛法的优势与适用场景

优势：无需建立复杂的解析模型，能灵活处理多随机变量、非线性系统的不确定性问题；计算结果直观，可提供概率分布信息（而非单一确定值），更符合实际系统的运行特性；随着计算机算力提升，可通过增加样本数量进一步提高计算精度。

适用场景：尤其适用于规模化 EV 充电负荷预测、电力系统风险评估、储能系统容量配置等涉及多随机因素的问题，是解决 “不确定性” 问题的有效工具。

（三）电动车有序充放电控制基础

有序充放电的核心目标

EV 有序充放电控制以 “平抑电网负荷波动、提升能源利用效率、保障用户充电需求” 为核心目标，具体包括：

削峰填谷：引导 EV 在电网负荷低谷时段（如 0:00-6:00）充电，在负荷高峰时段（如 10:00-12:00、18:00-20:00）放电（通过 V2G 技术），降低电网峰谷差。

保障电网安全：避免 EV 集中充电导致的配电网节点电压越限、线路过载，通过功率调节控制单区域 EV 充电总功率不超过电网承载上限。

提升用户收益：结合分时电价政策，优化 EV 充电时间，降低用户充电成本；同时，通过 V2G 放电为电网提供辅助服务（如调频、备用容量），为用户创造额外收益。

有序充放电的控制策略类型

集中式控制：由电网调度中心或 V2G 聚合商统一收集 EV 状态信息（如 SOC、充电需求）和电网运行数据（如负荷水平、电价），制定全局充放电计划并下发至每辆 EV。该策略控制精度高，能实现全局最优，但对通信带宽和计算能力要求较高，适用于规模化 EV 集群（如 1000 辆以上）。

分布式控制：每辆 EV 根据本地获取的信息（如实时电价、自身充电需求）自主调整充放电行为，无需中心节点统一调度。例如，EV 通过检测到的谷段电价自动启动充电，检测到峰段电价自动停止充电或参与放电。该策略灵活性高、通信成本低，但难以实现全局最优，适用于中小型 EV 集群或分散式充电场景。

三、基于蒙特卡洛法的规模化电动车负荷预测模型

（一）模型构建思路

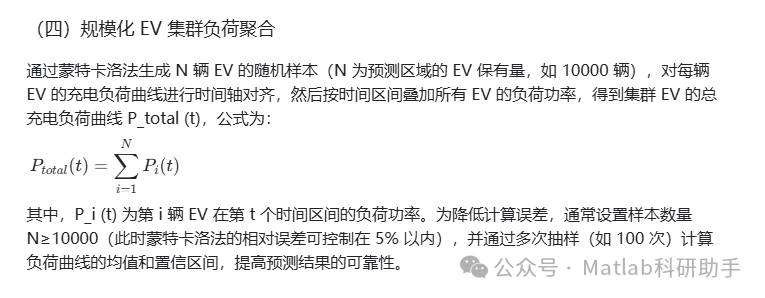

规模化 EV 负荷预测的核心是 “从单辆 EV 负荷特性到集群负荷特性的推演”。基于蒙特卡洛法的负荷预测模型，通过随机抽样模拟每辆 EV 的充电行为，再将所有 EV 的充电负荷叠加，得到集群 EV 的总负荷曲线。模型构建遵循 “个体 - 集群” 的逻辑，即先建立单辆 EV 充电负荷计算模型，再通过蒙特卡洛法生成大规模 EV 样本，最终聚合得到总负荷。

（二）关键随机变量的概率分布建模

准确拟合 EV 充电行为相关随机变量的概率分布，是保证负荷预测精度的前提。基于大量 EV 充电历史数据（如某城市 2024 年 1-6 月家用 EV 充电数据），通过 K-S 检验（Kolmogorov-Smirnov Test）验证各随机变量的分布类型，结果如下：

充电起始时间（T_start）：工作日服从均值 μ=18:45（即 18.75h）、标准差 σ=1.2h 的正态分布 N (18.75,1.2²)；周末服从均值 μ=10:30（即 10.5h）、标准差 σ=2.5h 的正态分布 N (10.5,2.5²)。

充电持续时间（T_charge）：由 EV 电池容量（C）、初始 SOC（SOC0）、目标 SOC（SOCtarget）和充电功率（P_charge）决定，公式为：T_charge = C×(SOCtarget - SOC0)/P_charge。其中，SOC0 服从均匀分布 U (0.2,0.5)（用户通常在 SOC 20%-50% 时充电），SOCtarget 服从以 0.9 为众数的三角分布（多数用户充至 80%-100%），P_charge 根据充电设施类型确定（家用慢充服从 U (3.3,7) kW，公共快充服从 U (60,120) kW）。

日行驶里程（D）：服从均值 μ=35km、标准差 σ=15km 的 Weibull 分布（Weibull (35,15)），该分布能较好拟合用户出行里程的右偏特性（少数用户日行驶里程超过 100km）。

（三）单辆 EV 充电负荷计算模型

单辆 EV 的充电负荷曲线为分段恒定功率曲线，其计算过程如下：

确定充电参数：基于蒙特卡洛法生成的随机样本，确定某辆 EV 的充电起始时间 T_start、充电功率 P_charge、充电持续时间 T_charge。

划分时间区间：将一天 24h 划分为 96 个时间间隔（每 15 分钟一个区间，记为 t=1,2,...,96），判断 T_start 和 T_start+T_charge 所在的时间区间。

计算负荷功率：在充电时段内，该 EV 的负荷功率为 P_charge；在非充电时段，负荷功率为 0。例如，若某 EV 充电起始时间为 18:30（对应 t=74），充电持续时间为 4h（对应 16 个时间区间），则在 t=74 至 t=89 区间内，负荷功率为 7kW，其余区间为 0。

四、基于蒙特卡洛法的有序充放电策略设计

（一）策略设计框架

基于蒙特卡洛法的规模化 EV 有序充放电策略，以 “负荷预测 - 功率分配 - 实时调控” 为核心流程，框架如下：

负荷预测阶段：通过蒙特卡洛法预测未来 24h 的 EV 集群充电负荷基准曲线（无序充电场景下的负荷曲线），识别负荷高峰时段（如 19:00-21:00）和低谷时段（如 2:00-6:00）。

功率分配阶段：根据电网负荷限额（如配变容量的 80%）和用户充电需求，制定有序充放电功率分配方案，将 EV 充电负荷从高峰时段转移至低谷时段，同时在高峰时段调度部分 EV 参与 V2G 放电。

实时调控阶段：通过车网通信（V2G Communication）实时采集 EV 状态（SOC、充电进度）和电网运行数据（节点电压、线路电流），动态调整充放电功率，确保策略执行过程中不超出电网约束。

（二）基于蒙特卡洛法的充放电时段优化

充放电时段优化是有序控制的核心，其目标是在满足用户充电需求的前提下，最小化 EV 集群负荷与电网基准负荷的叠加峰值。基于蒙特卡洛法的优化步骤如下：

生成用户充电需求样本：通过蒙特卡洛法生成 N 辆 EV 的充电需求样本，包括最迟充电完成时间（T_deadline，如次日 7:00）、最小充电时长（T_min，由 SOC 需求决定）。

构建可行充电时段集合：对每辆 EV，根据 T_deadline 和 T_min 确定可行充电时段（如某用户需在次日 7:00 前完成充电，且最小充电时长为 3h，则可行时段为 [0:00-4:00]、[1:00-5:00] 等）。

随机分配充放电时段：基于电网负荷预测结果，在可行时段内随机分配 EV 的充电 / 放电时段：低谷时段（如 2:00-6:00）优先分配充电任务，高峰时段（如 19:00-21:00）仅分配必要充电任务，并随机选择部分 SOC 较高（如 SOC≥0.8）的 EV 参与放电。

验证与迭代：通过蒙特卡洛法模拟多次分配方案，计算每次方案的叠加负荷峰值，选择峰值最小的方案作为最优充放电时段分配结果。

（三）功率控制策略

充电功率控制：采用 “分层功率限制” 策略，对不同区域的 EV 集群设置总充电功率上限（如居民区配变容量的 70%）。当实时监测到区域总充电功率超过上限时，通过蒙特卡洛法随机选择部分 EV 降低充电功率（如从 7kW 降至 3.3kW），避免配变过载；当功率低于上限时，恢复正常充电功率。

V2G 放电功率控制：放电功率根据电网负荷缺口动态调整，公式为：P_discharge = k×(P_peak - P_grid)，其中 P_peak 为电网负荷峰值阈值，P_grid 为实时电网负荷，k 为放电系数（0<1，由参与 V2G 的 EV 数量决定）。通过蒙特卡洛法随机选择 SOC≥0.7 的 EV 参与放电，确保每辆 EV 的放电深度不超过 20%（避免影响电池寿命）。

五、研究趋势与展望

（一）研究趋势

多能源协同下的 EV 负荷预测与控制：未来电力系统将呈现 “EV + 光伏 + 储能” 多能源协同运行模式，需将蒙特卡洛法与分布式能源出力预测（如光伏出力的随机性）相结合，构建多随机变量耦合的负荷预测模型，实现 EV 与分布式能源的协同优化。

基于深度学习的蒙特卡洛法改进：传统蒙特卡洛法存在样本数量大、计算效率低的问题，未来可结合深度学习（如生成对抗网络 GAN、长短期记忆网络 LSTM）优化随机变量的概率分布拟合和样本生成过程，例如通过 GAN 生成高质量 EV 充电行为样本，减少蒙特卡洛法的样本数量（从 10000 次降至 2000 次），提升计算效率。

考虑用户行为偏好的个性化有序控制：当前有序策略多基于 “全局最优”，忽略用户行为偏好差异（如部分用户对充电时间敏感，无法接受充电时段调整）。未来需通过蒙特卡洛法量化用户行为偏好的概率分布（如用户对充电延迟的容忍度），制定 “个性化 + 全局最优” 的有序控制策略，提高用户接受度。

（二）展望

模型轻量化与实时化：针对当前模型在嵌入式设备（如充电桩控制器）中难以实时运行的问题，需研究轻量化蒙特卡洛算法（如稀疏采样、分层抽样），结合边缘计算技术，实现 EV 负荷的实时预测与控制，满足配电网就地调度需求。

高比例 EV 接入下的韧性控制：随着 EV 保有量进一步提升（如 2030 年全球 EV 保有量预计达 3 亿辆），需重点研究极端场景（如台风、寒潮导致电网故障）下的 EV 有序控制策略，利用蒙特卡洛法模拟故障概率和 EV 储能容量，制定 EV 参与电网黑启动、应急供电的韧性控制方案，提升电力系统抗灾能力。
