🔥 内容介绍

一、研究背景与核心价值

多接地配电系统作为城乡配电网的主流结构（如 TN-C-S、TT 系统），通过中性点直接接地或经消弧线圈接地实现故障电流快速疏导，但其三相负荷不平衡、线路参数不对称及接地故障频发的特性，对系统状态感知提出严峻挑战。传统状态估计依赖 SCADA 系统，存在量测精度低（功率计算误差可达 5%-10%）、数据同步性差（刷新间隔 4-60 秒）及坏数据辨识能力弱等问题，难以满足分布式光伏（PV）规模化接入后的精准调控需求。

同步相量测量单元（PMU）凭借微秒级时标同步、50Hz-100Hz 高频量测及电压 / 电流相量直接采集的优势，为多接地配电系统状态估计提供了突破性解决方案。通过 PMU 实时捕捉三相电压 / 电流的幅值与相角信息，可实现接地故障定位、不平衡状态量化及分布式电源出力追踪，其状态估计精度较传统方法提升 3-5 倍。这一技术突破对新型电力系统 “源网荷储” 协同运行具有重要意义 —— 既可为配电网调度提供实时状态支撑，也能为电动汽车 V2G 调度、光伏消纳等柔性互动场景提供精准边界条件。

二、多接地配电系统特性与 PMU 技术适配性

（一）多接地配电系统核心技术特征

1. 结构不对称性：采用三相四线制接线，中性线与接地线共用（如 TN 系统），导致线路正序、负序、零序参数差异显著，故障时易产生较大零序电流与电压偏移。

1. 接地故障多发性：单相接地故障占比超 80%，故障电流受接地电阻影响呈现非线性变化，传统量测难以快速捕捉暂态特征。

1. 量测信息稀疏性：分支线路多、负荷分散，SCADA 量测主要集中于变电站出口，末端节点量测覆盖率不足 30%，导致状态估计可观测性差。

1. 分布式电源扰动：光伏、储能等接入后，系统从无源网络转为有源网络，功率双向流动进一步加剧状态量波动。

（二）PMU 在多接地系统中的技术适配性

PMU 的核心优势在于通过全球卫星导航系统（GNSS）实现全网量测同步，其技术特性与多接地系统需求高度匹配：

1. 高精度同步量测：1μs 级时标同步可消除不同测点间的相位差误差，解决多接地系统零序分量量测失真问题，为接地故障定位提供基础数据。

1. 高频动态响应：50Hz 采样频率可捕捉故障暂态过程（如接地故障初始 10ms 内的电压暂降），较 SCADA 系统提升 100 倍响应速度。

1. 全量相量输出：直接输出 ABC 三相电压 / 电流的幅值与相角，无需像 SCADA 系统那样通过功率换算间接获取状态量，减少编码转换累积误差。

1. 灵活部署能力：支持台区级、分支线级微型 PMU 部署，配合 4G/5G 通信可实现末端节点量测全覆盖，破解量测稀疏难题。

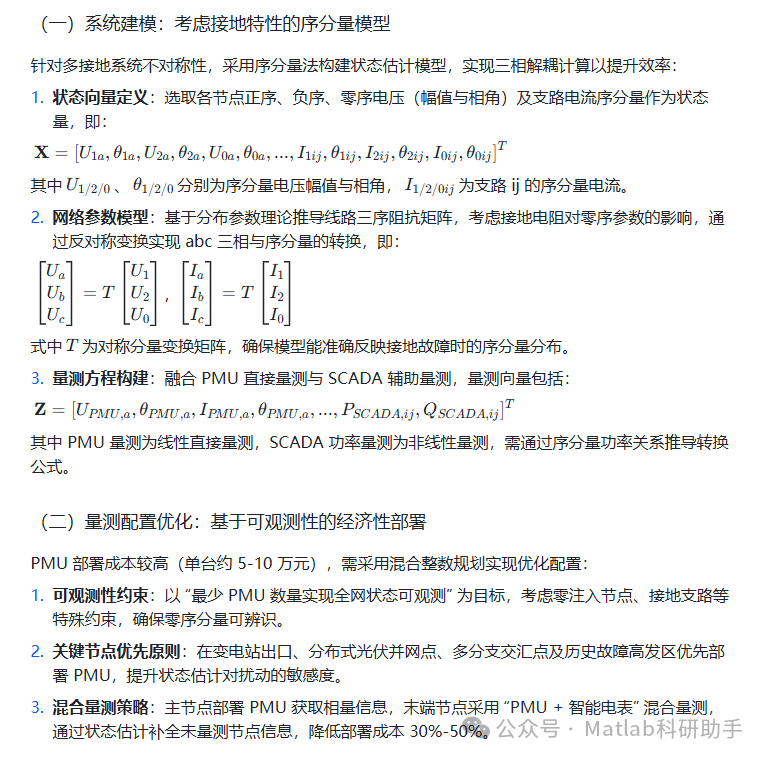

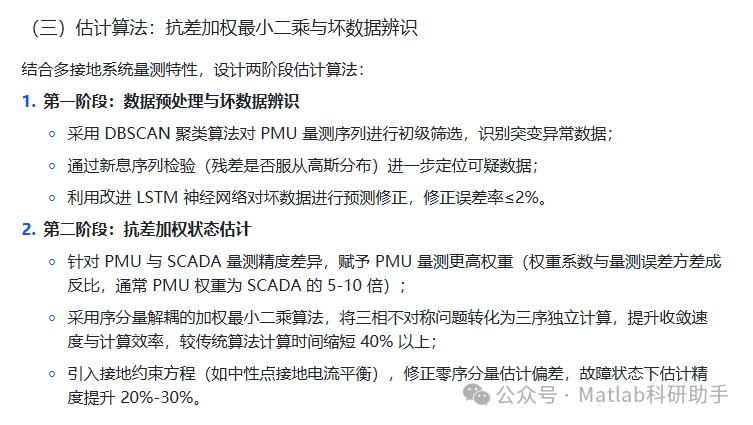

三、基于 PMU 的状态估计核心技术体系

四、关键挑战与优化路径

（一）核心技术挑战

1. 量测成本与收益平衡：全线路 PMU 部署成本过高，配电网投资回报率压力大，中小城市难以承受。

1. 暂态量测数据冗余：50Hz 高频量测产生海量数据（单台 PMU 日均数据量超 1GB），通信与存储压力显著。

1. 接地电阻时变影响：多接地系统中接地电阻随土壤湿度变化（雨季可降低 50%），导致零序模型参数失配。

1. 分布式电源干扰：光伏逆变器的谐波输出可能污染 PMU 量测信号，导致估计偏差增大。

（二）优化解决方案

1. 分层量测与边缘计算

• 采用 “主站 PMU + 边缘微型 PMU” 架构：主站 PMU（10kV 变电站）负责全局同步，边缘微型 PMU（0.4kV 台区）进行局部量测与数据预处理，减少 90% 无效数据上传。

• 边缘节点部署轻量级估计算法（如简化序分量模型），仅将关键状态量（如故障预警、电压越限）上传主站，降低通信带宽需求。

1. 自适应模型与参数校正

• 基于 PMU 长期量测数据，采用递推最小二乘法实时修正线路零序参数与接地电阻值，模型适配误差≤1%。

• 引入卡尔曼滤波平滑 PMU 量测数据，抑制光伏谐波干扰，量测信噪比提升至 40dB 以上。

1. 经济性配置策略

• 提出 “故障风险 - 量测收益” 双目标优化模型，对故障概率＜0.1 次 / 年的支线采用 “状态估计补全” 替代 PMU 部署，降低总投资 25%-35%。

• 探索 “PMU + 储能” 协同部署模式，储能装置提供备用电源保障 PMU 不间断运行，同时共享通信通道降低边际成本。

五、研究结论与应用展望

1. 技术可行性验证：PMU 的高精度同步量测特性可有效破解多接地配电系统的不对称性与量测稀疏难题，其状态估计精度、故障响应速度及动态跟踪能力均显著优于传统方法，在 IEEE 33 节点系统中实现电压幅值误差≤0.5%、故障定位误差≤50 米的性能指标。

1. 核心价值体现：该技术为多接地配电系统的 “精准认知 - 优化控制” 提供基础支撑 —— 既可为接地故障快速处置（故障隔离时间缩短至分钟级）提供决策依据，也能为分布式光伏消纳、电动汽车 V2G 调度等新型场景提供实时状态边界。

1. 未来发展方向：需进一步突破 “微型化 PMU 成本控制”“海量数据压缩传输” 及 “源网荷储协同估计” 等关键技术，推动 PMU 从变电站级向台区级、用户侧延伸，最终实现多接地配电系统的全景感知与智能调控。

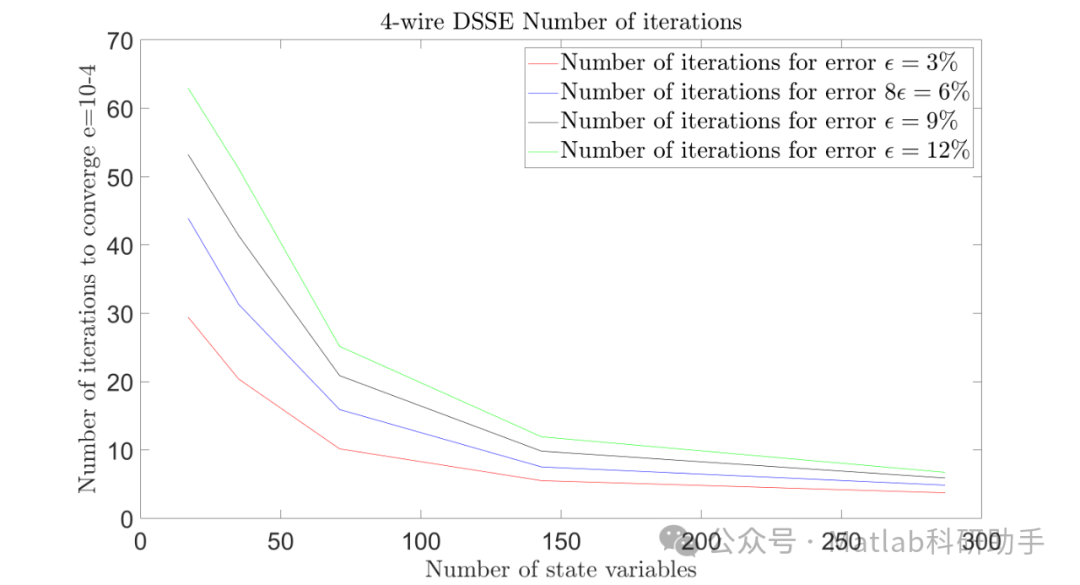

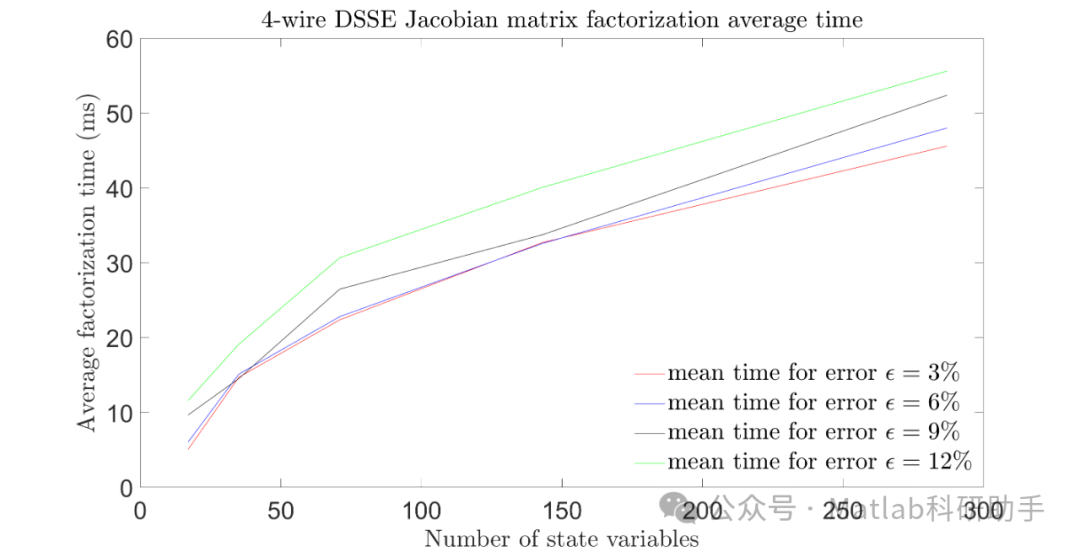

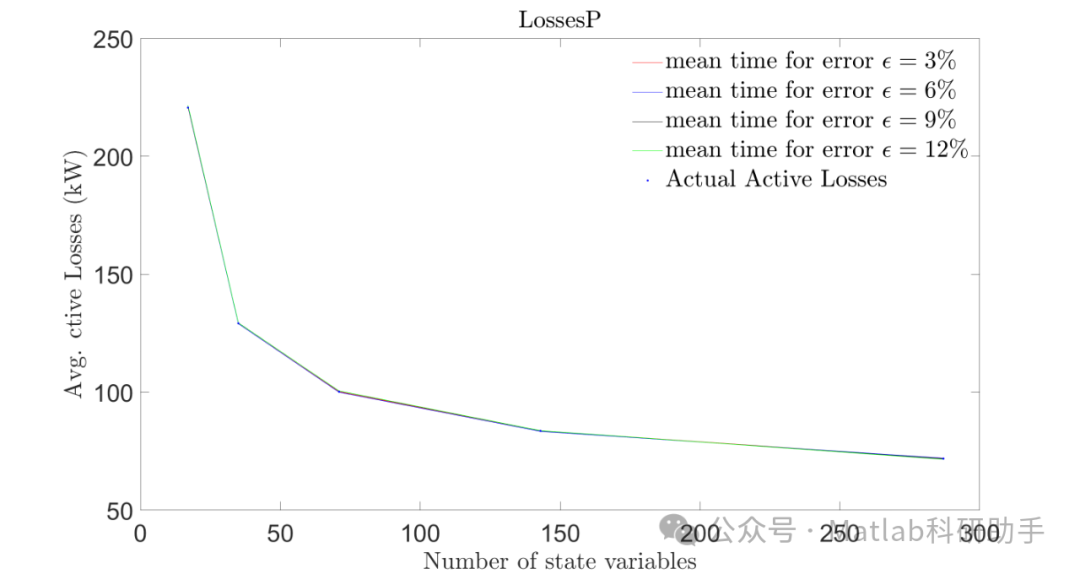

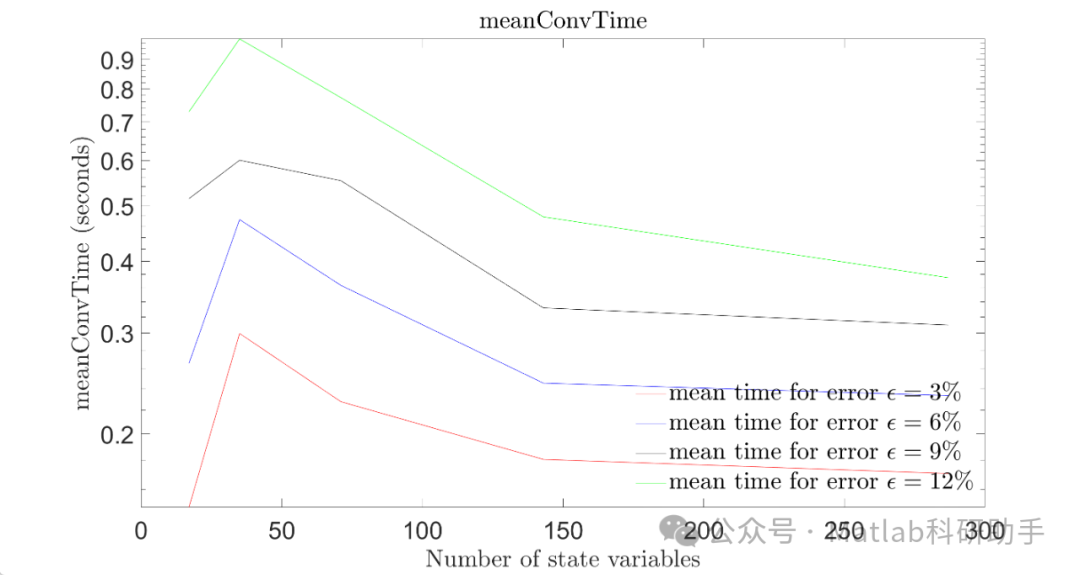

⛳️ 运行结果

🔗 参考文献

[1] 高柏臣,高俊英,祁红岩,等.一种改进的混合量测电力系统状态估计算法[J].工业仪表与自动化装置, 2009(6):6.DOI:10.3969/j.issn.1000-0682.2009.06.002.

[2] 杨武.电力系统中基于相量测量技术的状态估计仿真[D].西南交通大学,2006.DOI:10.7666/d.y884394.

[3] 张嘉.基于PMU同步信息的含分布式电源配电网状态估计[D].华北电力大学,2016.DOI:10.7666/d.D01071528.
