🔥 内容介绍

惯性测量单元（Inertial Measurement Unit, IMU）是一种能够测量物体三轴姿态角（俯仰、滚转、偏航）、角速度以及线加速度的设备。它通常由三轴陀螺仪和三轴加速度计组成，高端IMU还会集成三轴磁力计，以提供更全面的运动信息。随着MEMS（微机电系统）技术的飞速发展，IMU的体积、功耗和成本均大幅降低，使其在众多领域得到了广泛应用，并成为现代科技不可或缺的一部分。

一、IMU的基本原理

1. 加速度计

加速度计用于测量物体的线加速度。其工作原理通常基于牛顿第二定律，通过测量因惯性力引起的微小形变来推断加速度。例如，在MEMS加速度计中，微小的质量块在加速度作用下会发生位移，该位移通过电容、压电或压阻等方式转换为电信号输出。加速度计的输出包含了重力加速度分量和物体自身的运动加速度分量。因此，当物体静止时，加速度计测量到的是重力加速度在传感器坐标系下的投影；当物体运动时，测量到的是重力加速度与物体运动加速度的合向量。

2. 陀螺仪

陀螺仪用于测量物体的角速度。传统陀螺仪基于角动量守恒原理，但现代MEMS陀螺仪则通常利用科里奥利力效应。当一个振动的微小质量块在旋转参考系中运动时，会受到垂直于振动方向和旋转轴的科里奥利力作用。通过测量这个科里奥利力引起的微小位移或振动频率变化，可以精确地推断出物体的角速度。陀螺仪能够提供物体绕其自身三个正交轴的旋转速率信息，这对于确定物体的姿态变化至关重要。

3. 磁力计（可选）

磁力计，又称电子罗盘，用于测量地磁场的方向。当IMU集成磁力计时，它可以通过感知地球磁场来确定物体相对于地磁北极的方向，从而提供偏航角的绝对参考。这对于解决陀螺仪长时间积分漂移导致的偏航角误差累积问题非常有效。然而，磁力计易受周围磁场干扰，在存在强磁干扰的环境中，其测量精度会大打折扣。

二、IMU的数据融合与姿态解算

仅仅依靠加速度计、陀螺仪和磁力计的原始数据，并不能直接得到准确的姿态信息。由于传感器自身存在的噪声、漂移以及测量误差，需要通过数据融合算法将不同传感器的信息进行有效整合，以提高测量的精度和鲁棒性。

常用的数据融合算法包括：

互补滤波 (Complementary Filter)：这是一种相对简单的融合算法，它利用陀螺仪的短期高精度和加速度计的长期稳定性。陀螺仪数据通过积分得到姿态角，但存在漂移；加速度计数据通过重力矢量估计姿态角，但对短期运动敏感。互补滤波通过低通滤波处理加速度计数据（用于长期姿态修正），高通滤波处理陀螺仪数据（用于短期姿态变化），并将两者结合，实现优势互补。
卡尔曼滤波 (Kalman Filter)：卡尔曼滤波是一种最优线性估计器，它通过预测和更新两个步骤，估计系统状态并最小化估计误差的方差。在IMU姿态解算中，卡尔曼滤波可以将陀螺仪、加速度计和磁力计的数据作为观测量，通过建立精确的系统动态模型和测量模型，估计出最优的姿态角、角速度甚至传感器偏差。其优势在于能够处理噪声和不确定性，提供更精确和稳定的估计结果，尤其适用于动态环境。
扩展卡尔曼滤波 (Extended Kalman Filter, EKF)：当系统模型或测量模型是非线性时，需要使用扩展卡尔曼滤波。姿态表示（如欧拉角或四元数）是非线性的，因此在IMU姿态解算中，EKF被广泛应用。
无迹卡尔曼滤波 (Unscented Kalman Filter, UKF)：UKF通过一组确定性的采样点来近似非线性函数的分布，避免了对雅可比矩阵的计算，在某些情况下可以提供比EKF更优的性能。
基于四元数的姿态解算：四元数是表示三维旋转的一种数学工具，相比欧拉角，它避免了万向锁问题（Gimbal Lock），并且在数学运算上更为简洁。姿态解算算法通常会将陀螺仪测量的角速度积分到四元数中，然后使用加速度计和磁力计数据来修正四元数，从而得到更准确的姿态。

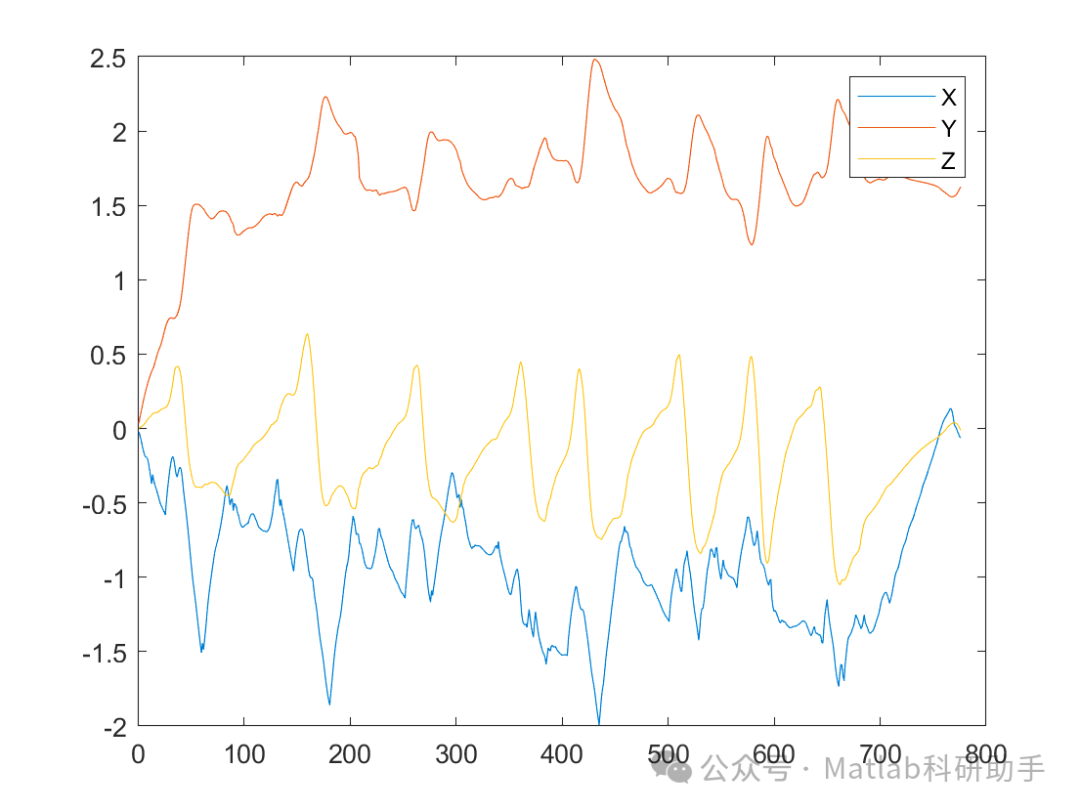

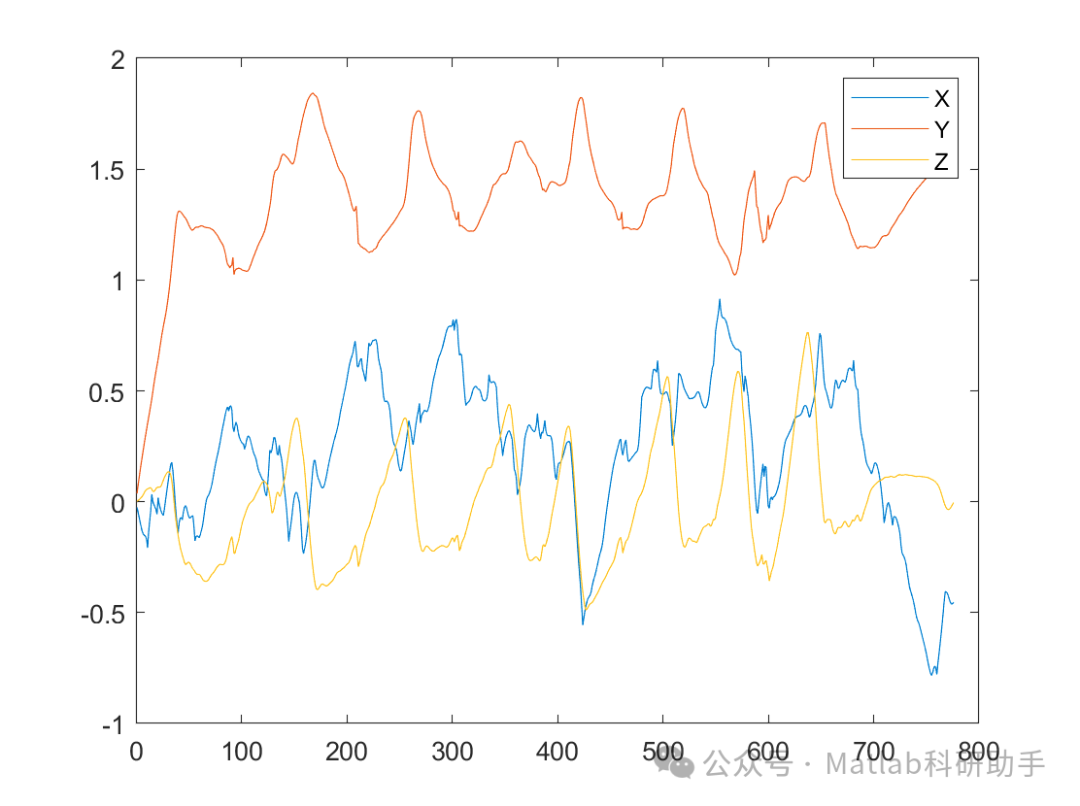

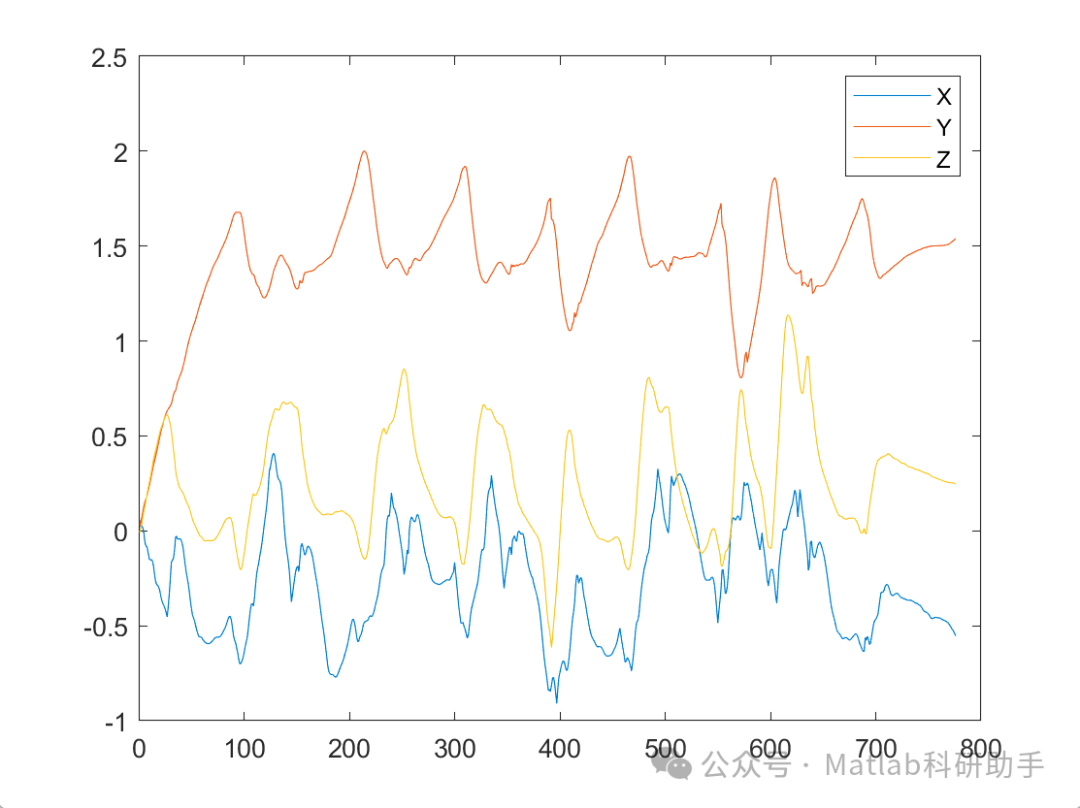

三、IMU的典型应用

IMU凭借其小巧、低功耗和实时性等特点，在多个领域发挥着关键作用：

无人机与机器人导航：IMU是无人机和机器人进行姿态控制和定位的关键传感器。它提供实时的姿态和角速度信息，使飞行器能够保持稳定飞行，并执行复杂的姿态机动。在室内或GPS信号不可用的环境中，IMU通常与视觉里程计、激光雷达等传感器融合，实现更精确的自主导航。
运动跟踪与虚拟现实/增强现实 (VR/AR)：在VR/AR头显、体感游戏设备和动作捕捉系统中，IMU用于精确跟踪用户的头部和肢体运动。通过IMU数据，系统能够实时更新虚拟环境的视角或在真实环境中叠加虚拟信息，提供沉浸式的用户体验。
智能手机与可穿戴设备：现代智能手机和智能手表中普遍集成IMU，用于实现屏幕自动旋转、计步、运动监测、手势识别以及AR应用等功能。
车辆动态控制与自动驾驶：在汽车领域，IMU用于车辆稳定性控制系统（如ESP），实时监测车辆的姿态和运动状态，并在紧急情况下进行干预以防止失控。在自动驾驶中，高精度IMU与GNSS（全球导航卫星系统）和其他传感器融合，为车辆提供精确的定位和姿态信息，是实现高精度地图匹配和路径规划的基础。
工业测量与姿态监测：IMU被应用于高精度工业测量、结构健康监测、桥梁变形监测等领域，用于实时获取被测物体的姿态和振动信息。

四、IMU的挑战与未来发展

尽管IMU技术取得了显著进步，但仍面临一些挑战：

漂移与累积误差
：陀螺仪的积分特性使其在长时间工作后会产生误差累积，导致姿态漂移。尽管通过数据融合算法可以有效抑制，但在某些极端应用中仍是瓶颈。
噪声与带宽限制
：MEMS传感器的噪声水平和带宽仍需提升，以满足更高精度和更快速响应的需求。
对外部环境的敏感性
：加速度计对重力敏感，磁力计易受磁干扰，这使得IMU在复杂环境中进行高精度测量面临挑战。
校准与误差补偿
：IMU传感器的非线性、温度漂移和交叉轴耦合等误差需要进行精确校准和补偿，这增加了系统的复杂性。

展望未来，IMU技术将朝着以下方向发展：

更高精度与更低噪声
：随着MEMS制造工艺的不断改进，IMU的精度将进一步提高，噪声水平将进一步降低，从而更好地满足高精度导航和姿态控制的需求。
更小型化与更低功耗
：IMU的尺寸和功耗将持续优化，使其能够集成到更小的设备中，并延长电池续航时间。
智能融合与自适应校准
：结合人工智能和机器学习技术，IMU系统将实现更智能的数据融合算法，能够自适应地应对不同的环境条件和运动模式，并进行自动校准和误差补偿。
新原理传感器的探索
：除了MEMS技术，基于量子效应（如原子干涉仪）或其他新原理的惯性传感器有望在未来提供超高精度的测量能力，尽管目前仍处于研究阶段。
与多模态传感器的深度融合
：IMU将与视觉、激光雷达、GNSS等多种传感器进行更深层次的融合，构建更鲁棒、更全面的感知系统，尤其是在自动驾驶和机器人领域。

结语

惯性测量单元IMU作为现代科技的基石之一，其学习与研究不仅涉及传感器原理、信号处理、数据融合等多个学科，更是推动人工智能、机器人、物联网等前沿技术发展的关键驱动力。随着技术的不断演进，IMU将继续在各个领域发挥其独特且不可替代的作用，为人类社会带来更多创新与便利。深入理解和掌握IMU的学习，对于从事相关领域的工程师和研究人员来说，具有举足轻重的意义。
