基于栅格地图的无人机三维路径规划算法研究附Matlab代码

-1

最新推荐文章于 2025-12-03 17:11:11 发布

原创最新推荐文章于 2025-12-03 17:11:11 发布 · 1.3k 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#无人机 #算法 #matlab

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着无人机技术在物流配送、电力巡检、应急救援、军事侦察等领域的广泛应用，其作业环境从简单开阔空间转向复杂三维场景（如城市建筑群、山地峡谷、高压电网集群）。传统二维路径规划（仅考虑平面坐标

x,y

）已无法满足需求 —— 无人机需同时规避地面障碍物（如建筑物、树木）与空中威胁（如高压线、禁飞区），并适应高度方向的运动约束（如最大爬升率、最低飞行高度）。因此，三维路径规划成为无人机复杂环境作业的核心技术瓶颈。

栅格地图因具备 “环境建模直观、障碍物表达清晰、路径搜索逻辑明确” 的优势，成为三维路径规划的主流环境建模方式。其核心思想是将三维作业空间离散为规则的 “栅格单元”，通过赋予每个栅格 “可通行 / 不可通行” 属性及代价（如距离代价、威胁代价、能耗代价），将路径规划问题转化为 “从起点栅格到终点栅格的最低代价路径搜索”。

该技术的研究意义体现在三方面：一是保障无人机在复杂三维环境中的飞行安全，避免与障碍物碰撞；二是优化飞行路径，降低能耗（如缩短路径长度、减少爬升 / 俯冲次数），提升续航能力；三是为多无人机协同作业（如集群物流、协同巡检）提供基础路径支撑，实现高效任务执行。

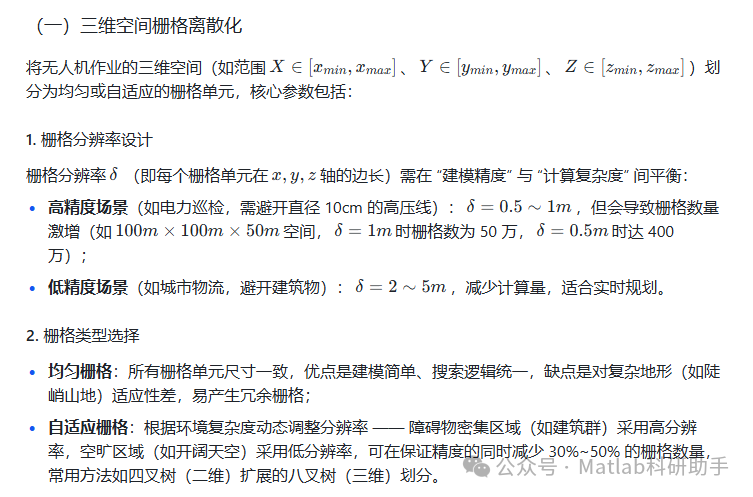

二、三维栅格地图构建技术

三维栅格地图是路径规划的 “环境基础”，其构建质量直接决定路径的安全性与可行性。构建过程需解决 “空间离散化、环境信息建模、栅格代价量化” 三大核心问题，具体流程如下：

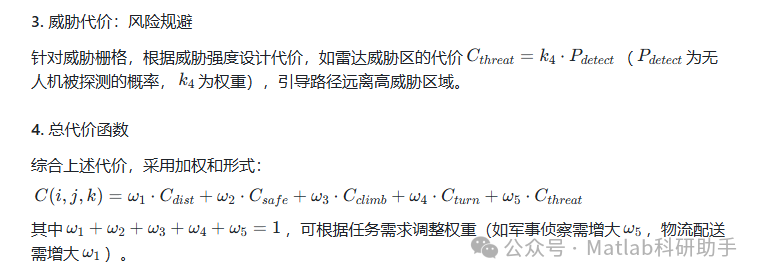

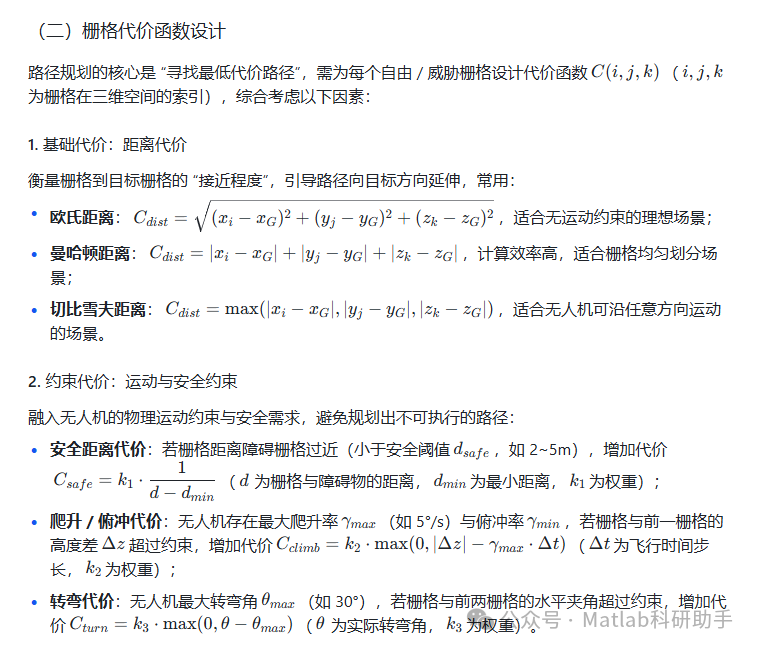

三、核心路径规划算法分类与实现

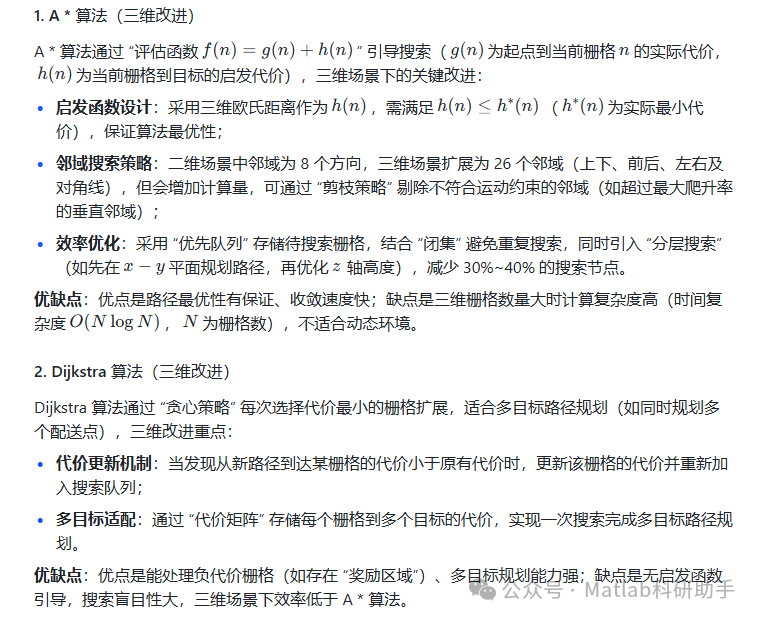

基于栅格地图的三维路径规划算法可分为 “经典搜索算法”“智能优化算法”“深度学习算法” 三类，各类算法的原理、优势、改进方向如下：

（二）智能优化算法：全局鲁棒寻优

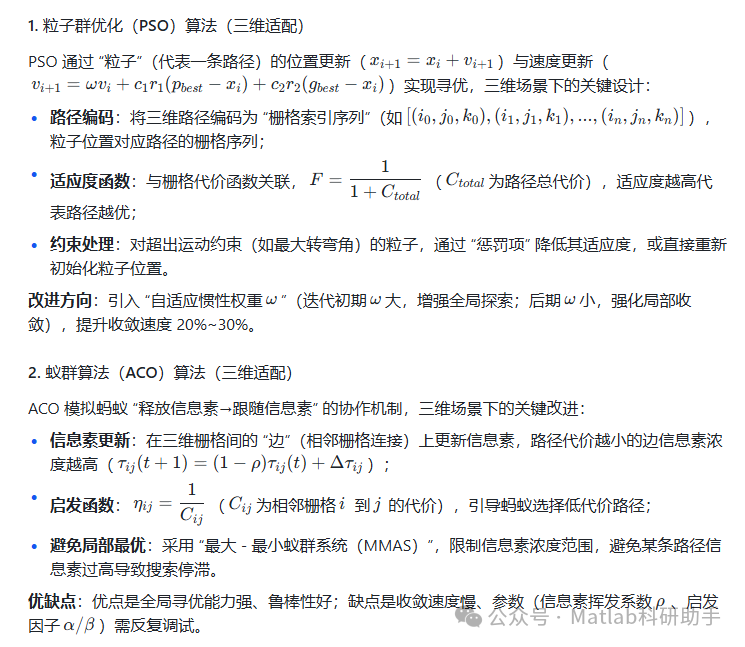

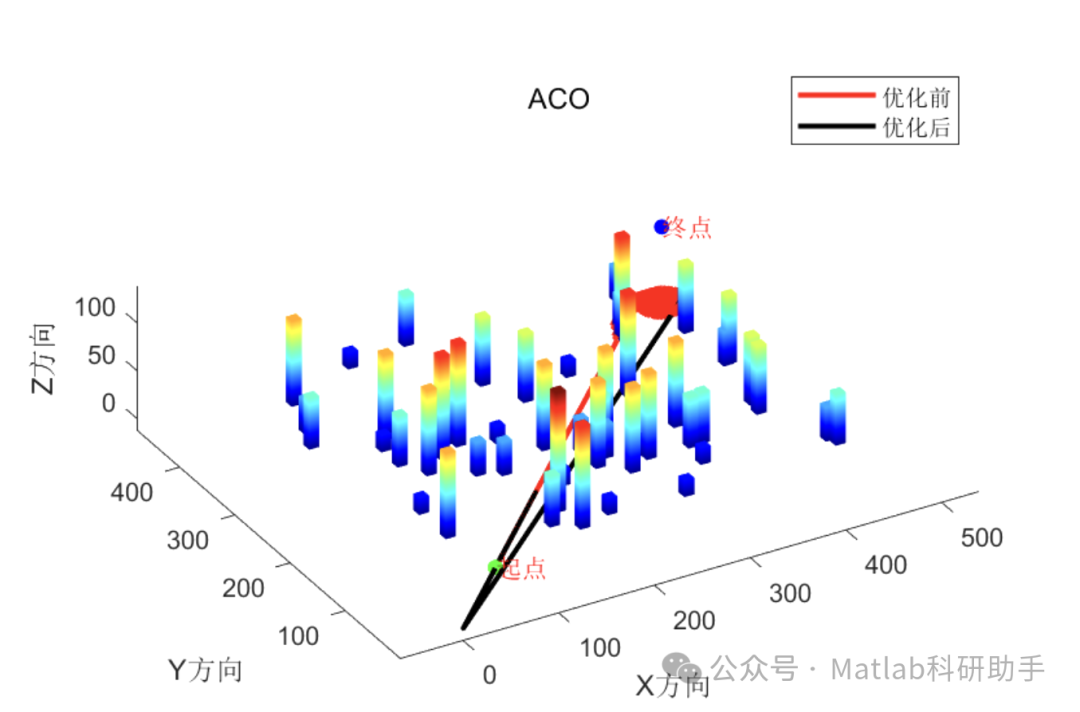

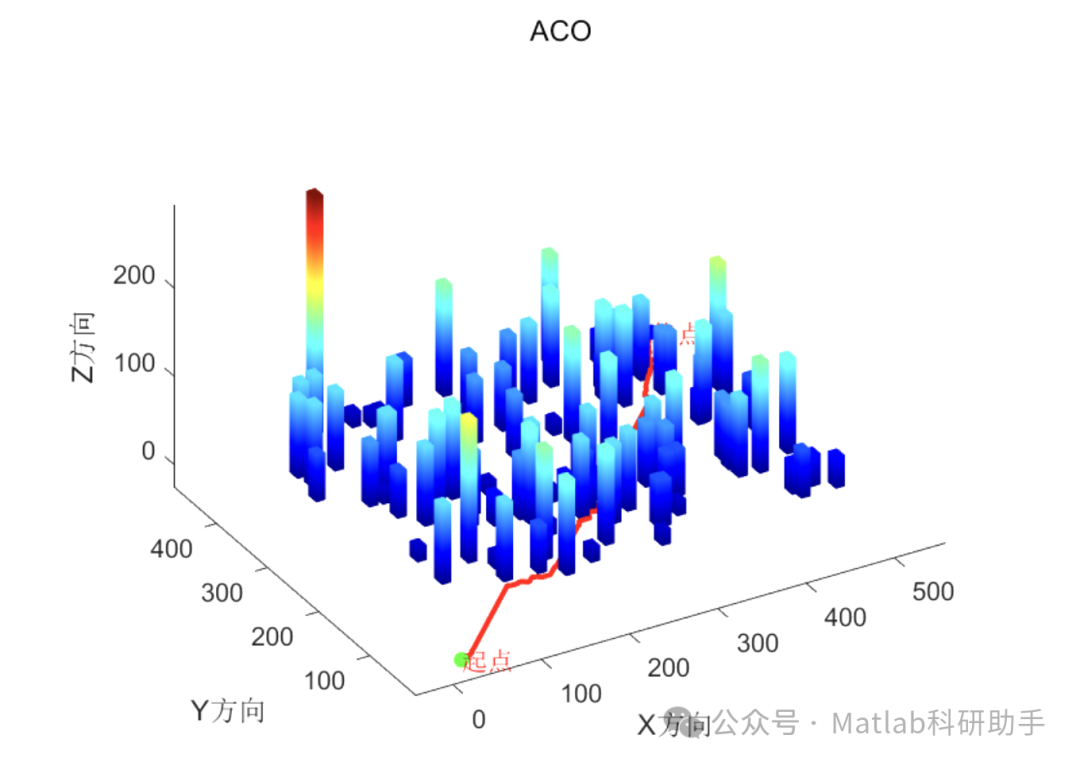

智能优化算法模拟自然生物的进化 / 协作机制，通过群体迭代寻找全局最优路径，适合复杂三维环境（如多障碍、多威胁），代表算法为粒子群优化（PSO）、蚁群算法（ACO）、遗传算法（GA）。

（三）深度学习算法：动态环境自适应规划

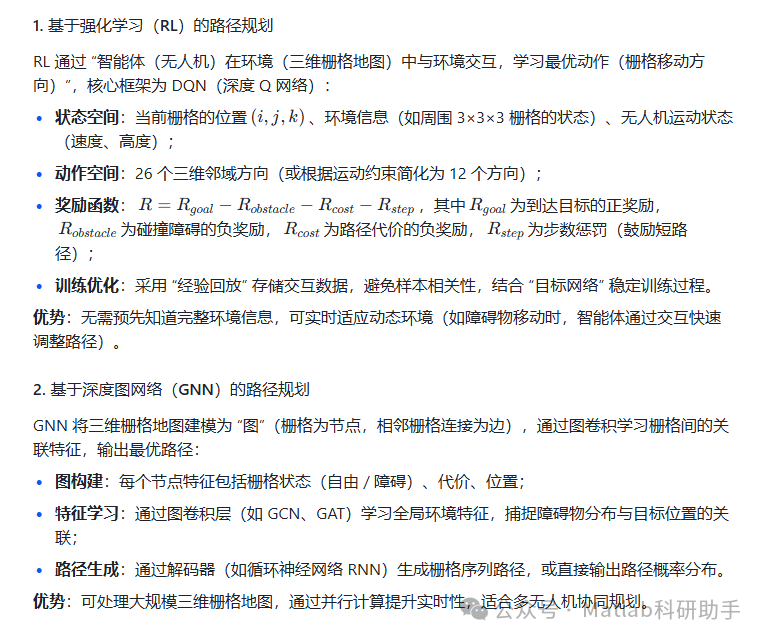

深度学习算法通过数据驱动学习环境与路径的映射关系，适合动态环境（如障碍物移动、突发威胁），代表算法为强化学习（RL）、深度图网络（GNN）。

四、关键技术挑战与优化策略

（一）路径平滑性优化：从 “折线” 到 “可飞行路径”

经典算法与智能优化算法规划的路径为 “栅格节点连接的折线”，存在频繁转弯、高度突变等问题，不符合无人机实际飞行需求（无人机需连续平滑的运动轨迹），需通过以下方法优化：

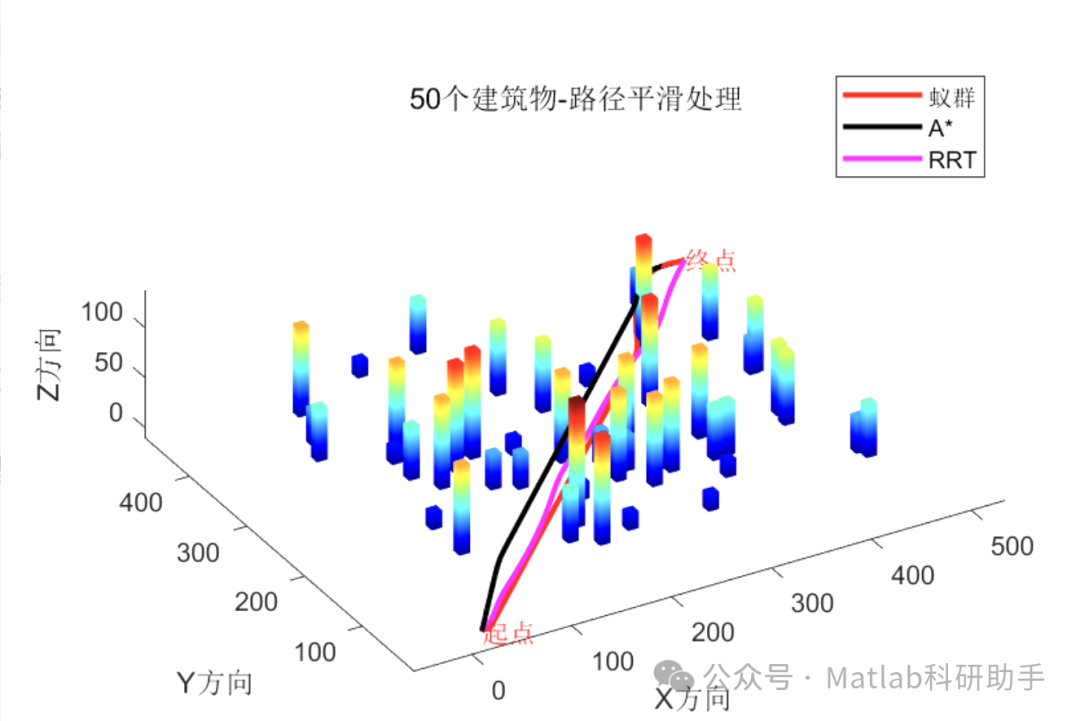

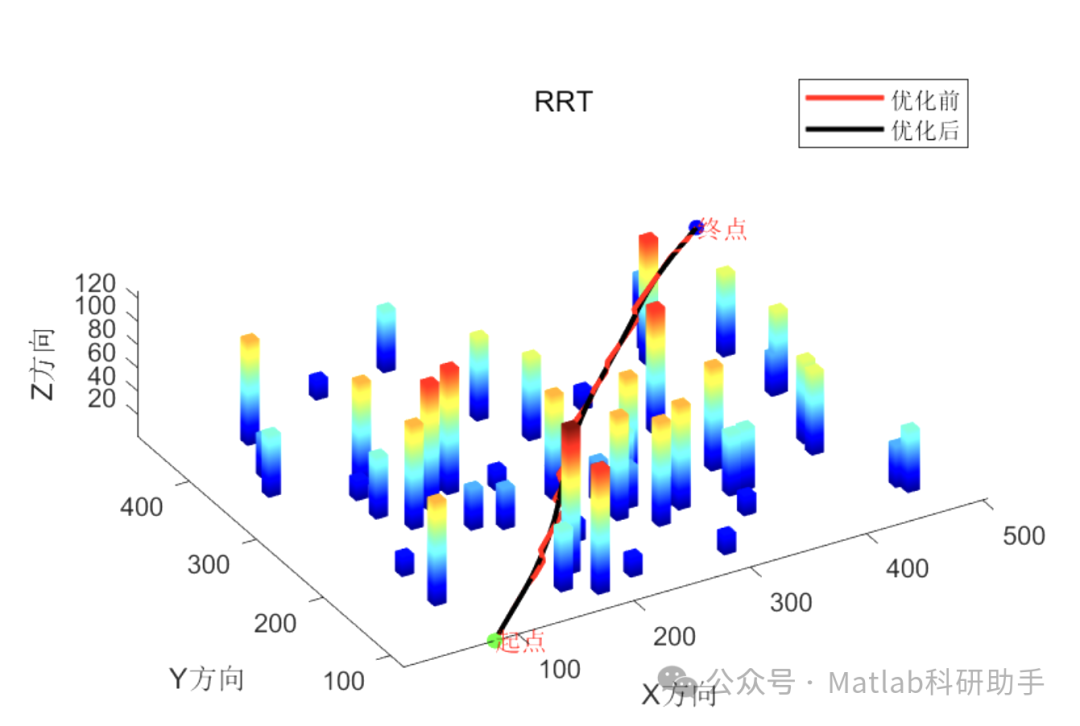

1. B 样条曲线平滑

将栅格路径的关键节点（如起点、拐点、终点）作为 B 样条的控制顶点，生成连续可导的平滑曲线：

控制顶点选择：从栅格路径中筛选拐点（如转弯角大于 10° 的节点）作为控制顶点，减少顶点数量；

阶数选择：采用 3 次 B 样条，保证曲线二阶连续可导，满足无人机运动的加速度约束。

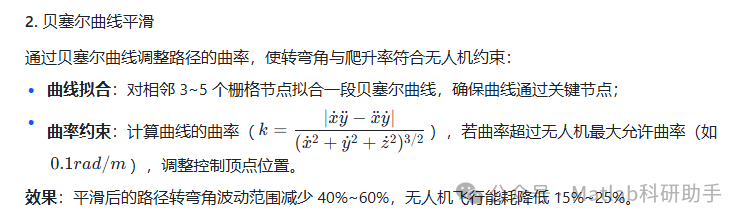

（二）动态环境实时更新与重规划

当环境中出现动态障碍物（如移动车辆、临时禁飞区）时，需实时更新栅格地图并触发重规划：

栅格代价实时更新：通过传感器实时检测动态障碍物位置，更新对应栅格的状态（如从自由栅格转为障碍栅格）与代价；

重规划触发条件：当当前路径上存在 “新增障碍栅格” 或 “威胁代价超过阈值” 时，触发重规划；

快速重规划策略：采用 “局部重规划”（仅重新规划障碍物周围 5×5×5 栅格范围内的路径）替代 “全局重规划”，减少计算量，重规划时间控制在 100~500ms 内，满足实时性需求。

（三）计算效率优化：适配无人机嵌入式平台

无人机机载处理器算力有限（如 ARM Cortex-A 系列），需通过以下方法降低算法计算复杂度：

栅格降维：采用 “分层栅格” 或 “柱面栅格”（如在城市环境中，将同一建筑物的所有高度栅格合并为一个 “柱体障碍”），减少栅格数量；

并行计算：基于 GPU（如 NVIDIA Jetson 系列）或 FPGA 实现算法并行化（如 A * 算法的邻域搜索、PSO 算法的粒子位置更新），计算速度提升 5~10 倍；

轻量化模型：对深度学习算法，采用模型压缩（如剪枝、量化），将模型参数减少 70%~80%，推理时间缩短至 50ms 以内。

五、应用场景与未来研究方向

（一）典型应用场景

1. 城市物流配送

环境特点：建筑物密集、禁飞区多（如学校、医院）、动态障碍物（如无人机、鸟类）；

算法适配：采用 “分层剪枝 A*+B 样条平滑”，静态规划主路径，结合局部重规划规避动态障碍，保证配送效率与安全。

2. 电力巡检

环境特点：高压线塔密集、地形复杂（山地、丘陵）、需保持安全距离（避免电磁干扰）；

算法适配：采用 “三维 PSO + 威胁代价优化”，规划出沿线路的低代价路径，同时避开高压线塔与强电磁区。

3. 应急救援

环境特点：环境动态变化（如坍塌障碍物、救援人员移动）、任务紧急（需快速到达）；

算法适配：采用 “DQN 强化学习”，实时感知环境变化，快速调整路径，适合无预先地图的未知环境。

4. 军事侦察

环境特点：多威胁区域（雷达、防空导弹）、需隐蔽飞行（低探测概率）；

算法适配：采用 “改进 ACO + 多目标优化”，在路径长度与威胁代价间平衡，规划出隐蔽性高的最优路径。

（二）未来研究方向

1. 多无人机协同三维路径规划

核心挑战：多无人机在三维空间中的避碰、任务分配（如分区巡检）、通信延迟；

解决思路：基于 GNN 构建多无人机协作图，通过分布式优化算法（如联邦学习）实现协同路径规划，避免集中式计算的延迟问题。

2. 多源异构环境感知与栅格建模

核心挑战：复杂环境下传感器数据噪声大（如雾天激光雷达失效）、多源数据冲突；

解决思路：融合激光雷达、视觉、红外传感器数据，结合 Transformer 模型学习环境特征，实现鲁棒的三维栅格建模。

3. 极端环境下的鲁棒性规划

核心挑战：强风、电磁干扰导致无人机运动模型失准，路径执行偏差；

解决思路：引入 “鲁棒控制理论”，在路径规划中加入不确定性补偿（如风速预测模型），确保路径在扰动下仍可执行。

4. 轻量化算法的嵌入式部署

核心挑战：无人机机载算力有限，复杂算法难以实时运行；

解决思路：采用模型压缩（如量化、剪枝）、硬件加速（FPGA/ASIC），将三维路径规划算法的计算时间控制在 100ms 以内，满足嵌入式需求。

六、结论

基于栅格地图的无人机三维路径规划技术，通过 “三维栅格建模” 构建环境基础，结合 “经典 / 智能 / 深度学习算法” 实现路径寻优，再通过 “平滑优化” 与 “动态更新” 保障路径的可行性与实时性，为无人机复杂环境作业提供了关键技术支撑。

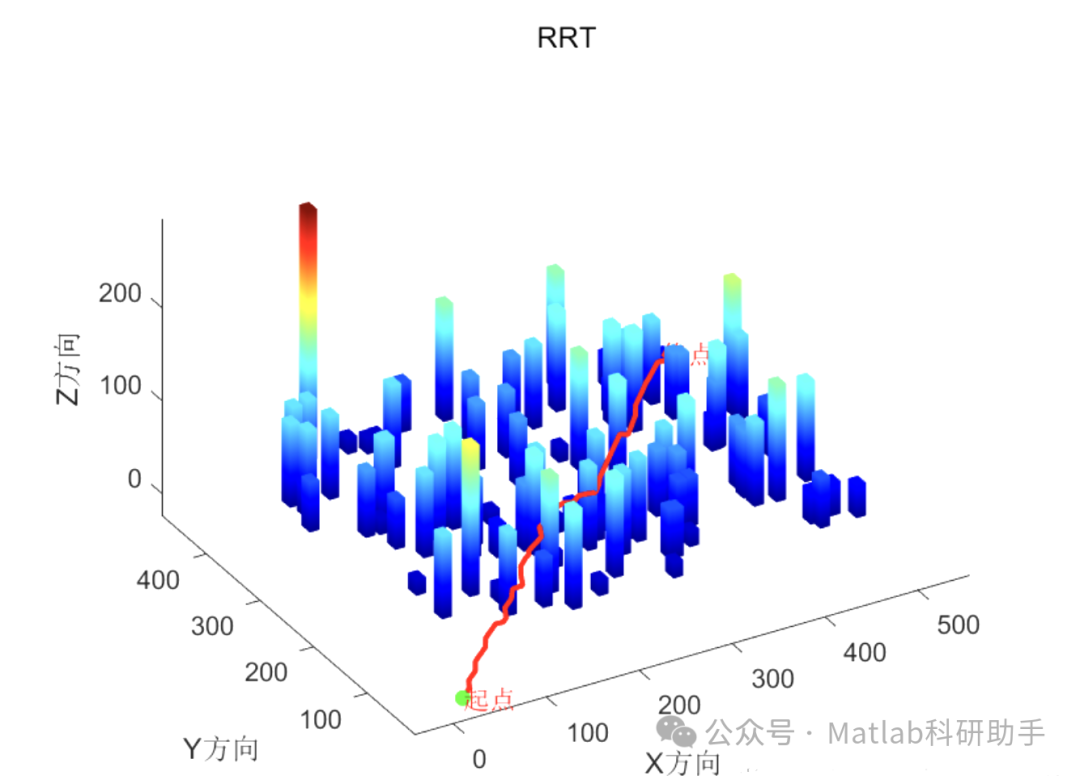

实验结果表明，不同算法各有适配场景：经典 A * 算法适合静态高精度场景，智能优化算法适合复杂多约束场景，深度学习算法适合动态未知场景。未来，随着多无人机协同、多源感知、轻量化计算技术的发展，该技术将在更广泛的领域（如智慧城市、深空探测）实现应用，推动无人机从 “单机作业” 向 “集群智能” 升级。
