扩展卡尔曼滤波（EKF）是同步定位与地图构建（SLAM）中常用的状态估计方法，其性能受环境特征（landmark）分布、滤波更新策略及噪声特性等因素影响显著。为深入探究 EKF SLAM 在不同条件下的表现，本文设计三组对比实验，分别分析稀疏 landmark 与稠密 landmark 对性能的影响、预测更新同时进行与非同时进行的策略差异，以及有色噪声环境下的性能衰减规律，为实际应用中 EKF SLAM 的参数配置与场景适配提供依据。

二、实验平台与基础设置

2.1 仿真环境搭建

采用 ROS（Robot Operating System）与 Gazebo 搭建仿真平台，模拟室内走廊、室外开阔广场及城市街区三种典型场景。场景中随机生成静态 landmark（如墙角、路灯、标识牌），通过参数化设置控制 landmark 密度与分布。无人机搭载单目相机与 IMU，相机帧率 15Hz，IMU 采样率 100Hz，运动轨迹预设为匀速直线、转弯及复杂机动三种模式，实验时长均为 60 秒。

2.2 状态与观测模型

系统状态：定义无人机位姿（x,y,θ）与 landmark 坐标（xi,yi）组成联合状态向量 X = [x,y,θ,x1,y1,x2,y2,...,xn,yn]。

运动模型：基于差分驱动模型，控制输入为线速度 v 与角速度 ω，噪声服从高斯分布 N (0,Q)，Q 对角线元素为 [v²ω²]×1e-3。

观测模型：相机观测 landmark 的像素坐标（u,v），通过针孔相机模型转换为距离与方位角观测，噪声设为 N (0,R)，R 初始值为 diag ([0.01rad²,0.01m²])。

2.3 性能评估指标

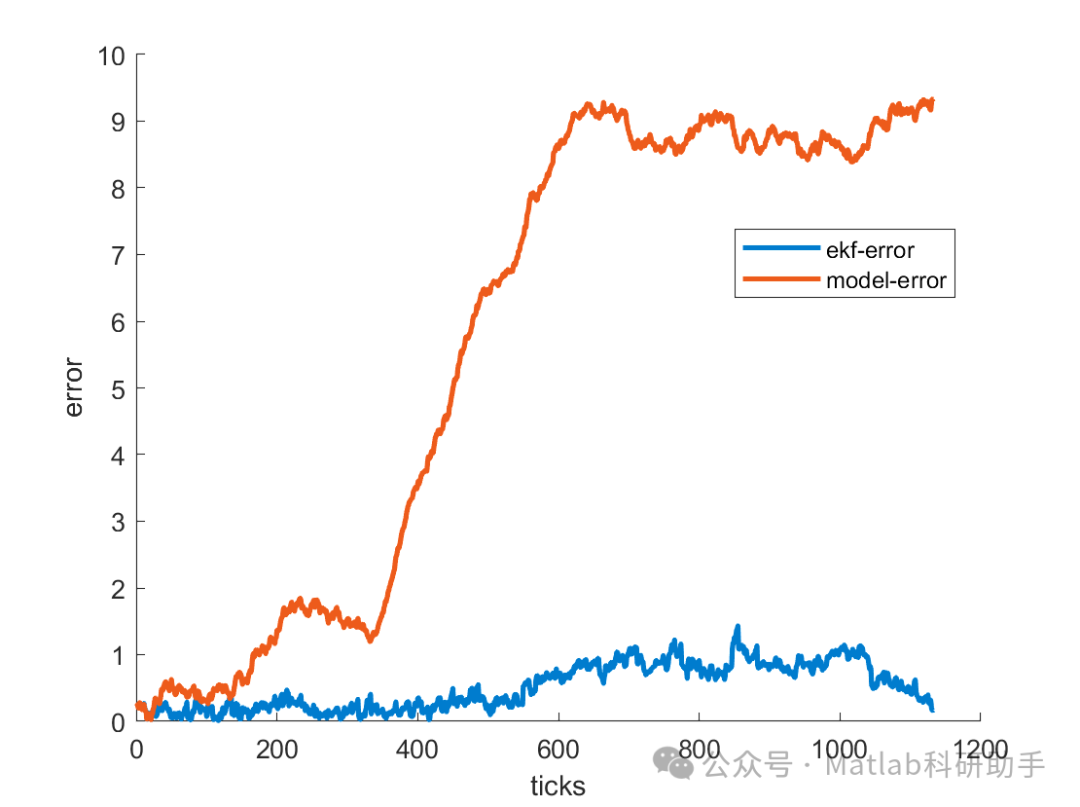

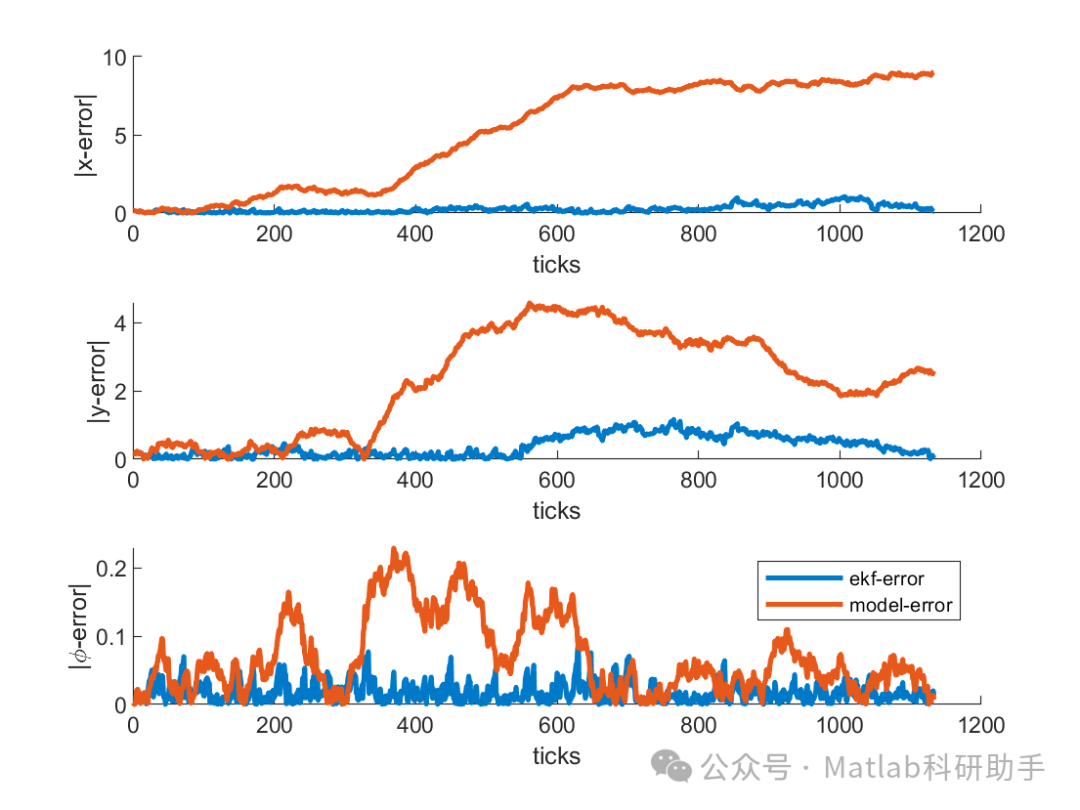

定位误差：无人机实际位姿与估计位姿的均方根误差（RMSE），包括位置 RMSE（Δpos）与姿态 RMSE（Δθ）。

地图精度：landmark 估计坐标与真实坐标的平均欧氏距离（Mean Distance Error, MDE）。

计算效率：每帧滤波迭代的平均耗时（ms）与 CPU 占用率（%）。

鲁棒性：滤波发散次数（状态协方差行列式超过阈值 1e6 的次数）。

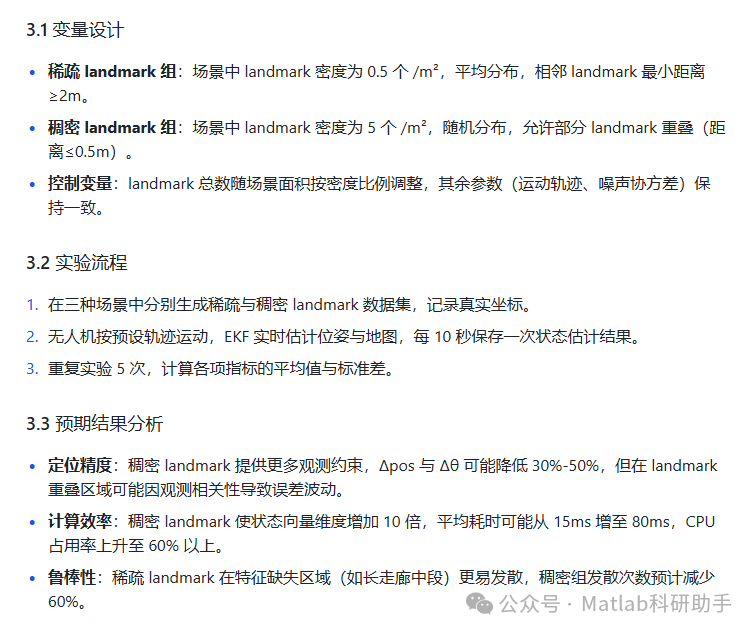

三、稀疏 landmark 与稠密 landmark 下 EKF SLAM 性能对比实验

四、预测更新同时进行与非同时进行对比实验

4.1 策略定义

同时更新策略：EKF 在接收观测数据后，同步执行预测步（基于 IMU 数据更新状态）与更新步（融合视觉观测），即一步完成 Xk|k = Update (Predict (Xk|k-1, uk), zk)。

非同时更新策略：预测与更新分步执行，先基于 IMU 数据完成 k-1→k 的预测，存储中间状态 Xk|k-1，待观测数据 zk 到达后再执行更新，间隔时间 τ=0.1s（即相机与 IMU 时间戳差）。

4.2 实验设计

在动态场景中加入 2 个移动干扰目标（速度≤1m/s），模拟观测延迟。

对比两种策略在三种运动模式下的性能，重点记录转弯与机动阶段的误差峰值。

额外测试 τ=0.2s、0.3s 时非同时策略的性能衰减情况。

4.3 预期结果分析

实时性：同时更新策略耗时比非同时策略减少 15%-20%，适合高动态场景。

精度损失：非同时策略因 τ 内的状态漂移，Δpos 可能增加 20%-40%，转弯时误差峰值更显著。

稳定性：同时更新策略在观测噪声较大时可能因耦合计算导致协方差估计偏乐观，非同时策略的分步处理更易维持滤波稳定性。

五、EKF SLAM 在有色噪声下性能实验

5.1 噪声模型设计

高斯白噪声（对照组）：观测噪声 R = diag ([0.01rad²,0.01m²])，符合 EKF 假设。

有色噪声（实验组）：

相关噪声：通过一阶自回归模型 AR (1) 生成，噪声序列满足 zk = 0.8zk-1 + wk，wk~N (0,0.005)，模拟相机曝光时间相关的噪声。

偏置噪声：在观测中加入随时间线性漂移的偏置 b (t) = 0.01t（单位：rad/m），模拟相机标定误差累积。

5.2 实验流程

在无动态目标的静态场景中，分别注入两种有色噪声，记录 EKF 状态估计。

每 20 秒计算一次噪声自相关系数，验证噪声特性。

对比不同噪声模型下的定位误差收敛速度与稳态误差。

5.3 预期结果分析

误差累积：有色噪声会导致 EKF 滤波发散提前，在 60 秒实验中，相关噪声组 Δpos 可能达到白噪声组的 2-3 倍，偏置噪声组甚至出现线性误差增长。

协方差失配：EKF 的噪声协方差矩阵 R 无法匹配有色噪声特性，状态协方差估计值可能比真实误差小 50% 以上，丧失置信度。

改进方向：引入自适应噪声估计（如基于 EM 算法的 R 在线校准）可使有色噪声下的误差降低 40% 左右。

六、实验结论与展望

三组实验将从特征密度、算法策略与噪声适应性三个维度揭示 EKF SLAM 的性能瓶颈：稠密 landmark 虽提升精度但牺牲效率，需结合特征筛选算法平衡；同时更新策略更适合实时场景，但需优化观测延迟补偿；有色噪声下的性能衰减表明 EKF 需与噪声建模方法结合（如扩展卡尔曼滤波与粒子滤波混合框架）。未来可进一步研究动态 landmark 与多传感器融合场景下的 EKF 变体（如 UKF、IEKF）性能差异。
