配电系统的线性三相潮流研究【IEEE123节点】附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在当今能源格局深刻变革的背景下，分布式能源（Distributed Generation, DG）如太阳能、风能发电装置以及电动汽车（Electric Vehicles, EV）等新型负荷在配电系统中的接入规模与日俱增。这一趋势极大地改变了配电系统的运行特性，使其从传统较为单一、稳定的模式转变为复杂且动态变化的状态。传统的潮流计算方法在面对这种新变化时，暴露出诸多局限性，难以满足配电系统精细化规划、可靠运行、精准控制以及快速故障诊断的需求。因此，开发精确、高效的潮流计算方法成为当下配电系统领域的研究热点与关键任务。

线性三相潮流算法凭借计算速度快、稳定性佳、实现过程相对简便等显著优势，为解决配电系统潮流计算难题提供了新的思路与途径。通过对复杂的非线性潮流方程进行合理的线性化处理，将原本需要大量迭代运算的过程简化为对线性方程组的求解，从而在大幅降低计算复杂度的同时，显著提升了计算效率，为实时监测与调控配电系统运行状态奠定了坚实基础。

二、配电系统潮流计算面临的挑战

（一）网络结构特性引发的收敛问题

配电系统多呈现辐射状或弱环状的网络结构，与输电网的强环状结构存在本质区别。在这种结构下，节点电压幅值沿馈线方向呈现明显的梯度下降趋势，这使得传统的迭代算法在进行潮流计算时，容易因电压变化的复杂性而陷入收敛困境，导致计算结果不准确或无法收敛。

（二）线路参数影响潮流分布的敏感性

配电线路由于其电阻分量相对电抗分量较高，使得潮流分布对电压幅值的变化极为敏感。当系统中出现负荷波动、分布式电源接入等情况导致电压幅值改变时，潮流分布会发生较大变化，进一步加大了传统迭代算法在收敛性方面的难度，影响了潮流计算的准确性与可靠性。

（三）单相负荷导致的三相不平衡

随着居民用电中单相设备的广泛使用，配电系统中接入了大量的单相负荷。这些单相负荷在三相上的分配往往不均衡，导致各相电压、电流严重失衡。传统的单相潮流计算方法无法全面、准确地描述这种三相不平衡状态下系统的运行特性，使得对配电系统整体运行状态的评估出现偏差。

（四）分布式电源的不确定性

分布式电源的输出功率受到自然条件（如光照强度、风速等）的影响，具有随机性和间歇性的特点。这种不确定性给配电系统的潮流分布带来了极大的变数，使得潮流计算不仅要考虑系统的稳态运行情况，还需应对分布式电源输出功率波动带来的动态变化，对潮流计算方法的精度和速度提出了更为严苛的要求。

三、线性三相潮流算法概述

（一）算法核心思想

线性三相潮流算法的核心在于对非线性的电压电流关系进行合理的线性化近似，从而将复杂的潮流计算问题转化为相对简单的线性问题求解。通过这种方式，能够有效避开传统迭代算法中复杂的迭代过程，降低计算量，提高计算效率。

（二）常用线性化方法

1. DistFlow 潮流模型：该模型以功率流方程为基础，通过合理忽略电压幅值平方项的二阶影响，实现对功率流方程的线性化，进而得到线性潮流方程。这种简化处理在一定程度上能够准确描述配电系统的潮流特性，且计算过程相对简便。

1. LinDistFlow 潮流模型：作为对 DistFlow 模型的改进，LinDistFlow 模型引入了电压差变量。通过这一变量，该模型能够更好地捕捉电压梯度对潮流的影响，相较于 DistFlow 模型，在计算精度上有了进一步提升，更适用于对计算精度要求较高的配电系统潮流分析场景。

1. 电流注入法：此方法基于节点电压方程，将负荷电流和分布式电源（DG）电流视为已知的注入电流，通过直接求解节点电压来完成潮流计算。在处理分布式电源接入问题时，电流注入法具有独特的优势，能够较为直观地反映分布式电源对系统节点电压的影响。

四、基于 IEEE123 节点系统的研究

（一）IEEE123 节点系统介绍

IEEE123 节点系统作为配电系统研究领域广泛应用的标准测试系统，具备极高的典型性与代表性。该系统涵盖了线路、变压器、电容器、负荷等各类配电元件，能够全面模拟实际配电系统的运行状况。通过在该系统上对不同的潮流算法进行测试与分析，可以有效评估算法在复杂配电系统中的性能表现，为算法的改进与优化提供有力依据。

（二）基于 LinDistFlow 模型的仿真实现

1. 模型搭建与参数设置：利用 MATLAB 等专业仿真软件，依据 IEEE123 节点系统的拓扑结构和元件参数，搭建基于 LinDistFlow 模型的仿真平台。在搭建过程中，精确设置线路的电阻、电抗，变压器的变比、短路阻抗，负荷的功率特性等参数，确保模型能够准确反映实际系统的运行特征。

1. 仿真流程与数据处理：在完成模型搭建后，按照线性三相潮流算法的计算流程，输入系统的初始运行条件，如节点电压初值、负荷功率、分布式电源出力等。通过仿真软件进行迭代计算，得到各节点的电压幅值、相角，支路电流以及功率损耗等计算结果。对这些结果进行详细的数据处理与分析，包括计算结果的准确性验证、数据的可视化展示等，以便更直观地了解系统的运行状态。

（三）仿真结果分析

1. 节点电压与支路电流计算准确性：仿真结果表明，线性三相潮流算法基于 LinDistFlow 模型能够准确计算出 IEEE123 节点系统中各节点的电压幅值和相角。通过与实际测量数据或其他高精度算法的计算结果对比，验证了该算法在节点电压计算方面的准确性。同时，该算法也能够有效地计算出各支路的电流幅值和相角，为分析配电系统的功率传输和故障诊断提供了可靠的数据支持。

1. 功率损耗评估能力：线性三相潮流算法能够准确地评估 IEEE123 节点系统的功率损耗情况。通过对系统中各元件的功率损耗进行计算与统计，可以清晰地了解系统在不同运行工况下的能量损耗分布，为制定节能降耗措施、优化系统运行提供了重要的参考依据。

1. 分布式电源接入影响分析：在 IEEE123 节点系统的不同位置接入不同容量的分布式电源进行仿真分析，结果显示线性三相潮流算法能够有效地评估分布式电源接入对节点电压、支路电流和功率损耗的影响。随着分布式电源接入容量的增加和位置的改变，算法能够准确地反映出系统运行状态的变化，为合理规划分布式电源的接入提供了技术支撑。

（四）误差分析与改进方向

1. 误差来源与分析：尽管线性三相潮流算法在 IEEE123 节点系统中表现出较好的性能，但在某些情况下仍存在一定的误差。其中，线性化过程中对非线性方程的近似处理是误差的主要来源之一。当系统电压变化较大时，这种线性化近似所带来的误差会逐渐增大，影响计算结果的准确性。

1. 改进措施探讨：为了提高线性三相潮流算法的精度，可以考虑采用更高阶的线性化模型，对非线性方程进行更精确的近似。通过迭代修正线性化误差的方法，逐步提高计算结果的准确性。利用并行计算技术，充分发挥现代计算机多核处理器的优势，进一步提高算法的计算速度，以满足大规模配电系统实时潮流计算的需求。

五、结论与展望

本文以 IEEE123 节点系统为研究对象，深入开展了配电系统线性三相潮流算法的研究。通过理论分析与仿真验证，结果表明线性三相潮流算法具有计算速度快、稳定性好、实现简单等显著优点，能够有效地应用于配电系统的潮流计算，为配电系统的规划、运行、控制和故障诊断提供了有力的技术支持。

然而，线性三相潮流算法在面对复杂运行工况时仍存在一些有待改进的地方。未来，该算法的研究方向将主要集中在进一步提高计算精度，如探索更精确的线性化模型和误差修正方法；提升计算效率，通过优化算法结构和利用先进的计算技术来实现；拓展算法的应用范围，使其能够更好地适应含高比例分布式能源、电动汽车等新型元件的配电系统。相信随着研究的不断深入，线性三相潮流算法将在配电系统领域发挥更为重要的作用，推动配电系统向智能化、高效化方向发展。

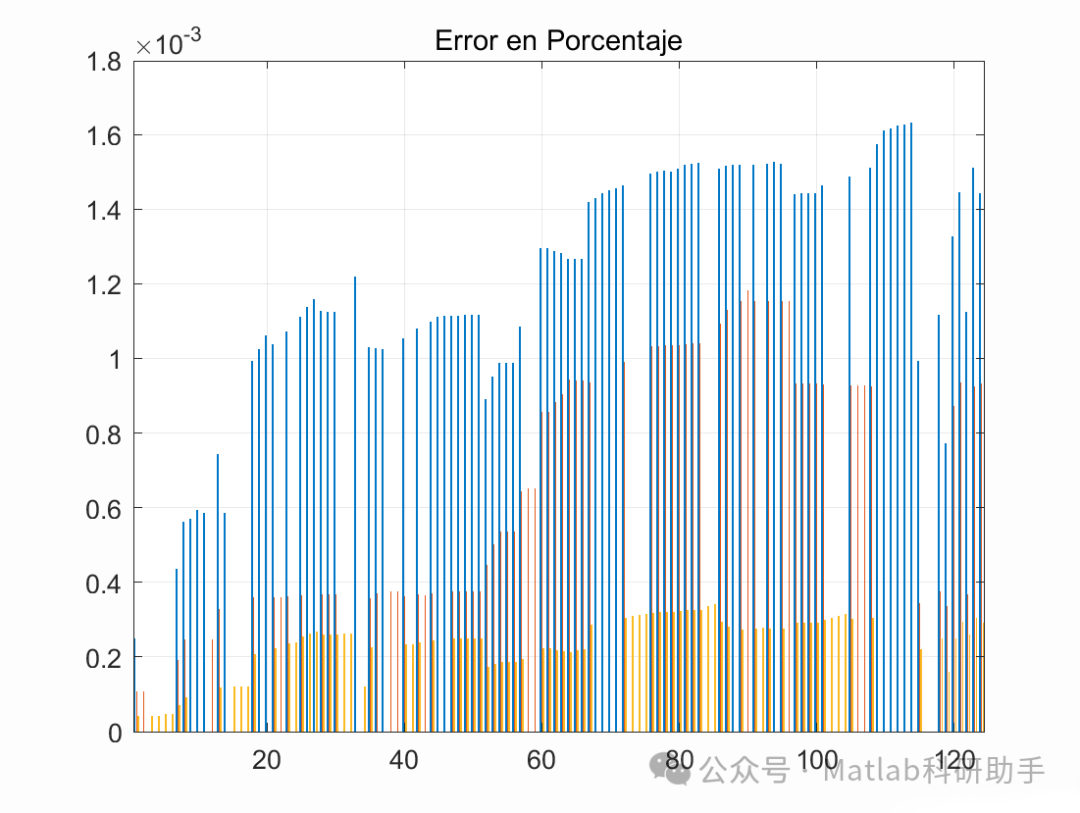

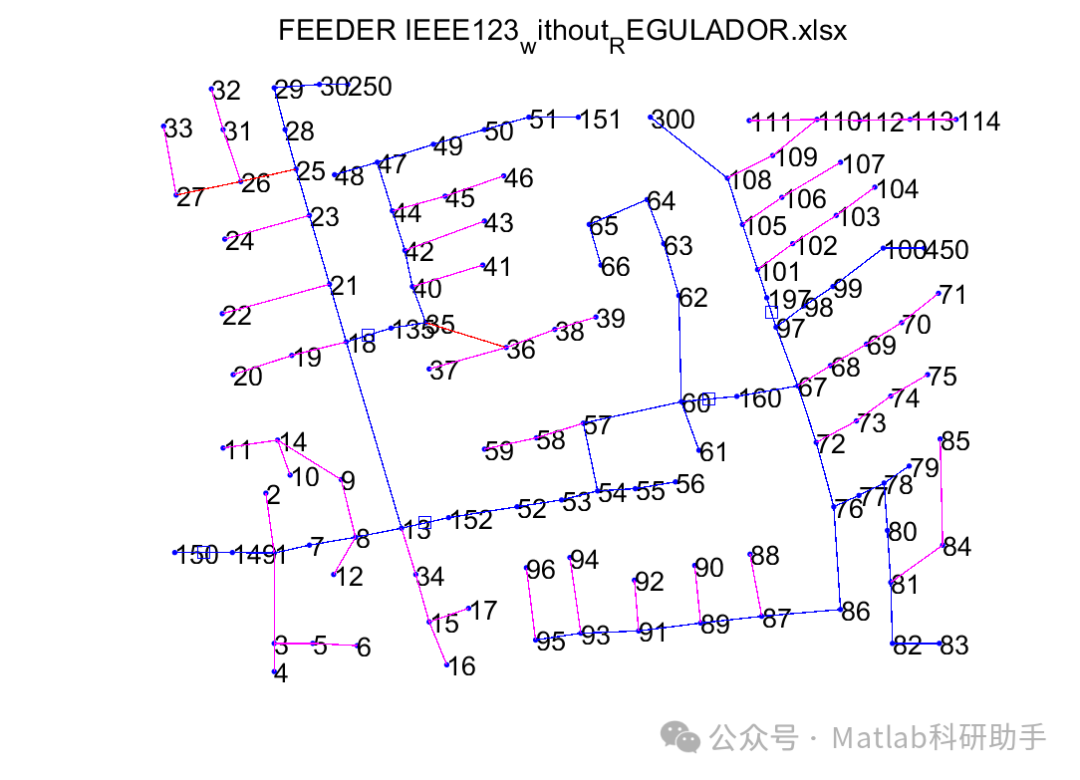

⛳️ 运行结果

🔗 参考文献

[1] 姚诸香,张辉,颜伟,等.三相四线制配电网络的潮流模型与算法[J].电网技术, 2009(17):6.DOI:10.1016/j.apm.2007.10.019.

[2] 张逸,林金榕,李传栋,等.中压不接地配电网三相潮流新方法[J].电力系统保护与控制, 2023, 51(17):26-36.

[3] 孙大雁,韦永忠,巨云涛,et al.极坐标系下主动配电网三相线性潮流计算方法[J].电力系统保护与控制, 2019, 47(3):8.DOI:10.7667/PSPC180270.
