基于模糊RBF神经网络轨迹跟踪研究附Matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本文深入探讨了基于模糊径向基函数(RBF)神经网络的轨迹跟踪控制策略。首先,阐述了轨迹跟踪控制在机器人学、自动化等领域的关键作用及其面临的挑战,特别是面对复杂、非线性系统和未知环境时的鲁棒性问题。随后,详细介绍了RBF神经网络的结构、工作原理及其在非线性函数逼近方面的优势。进一步地,论述了模糊逻辑系统在处理不确定性和建立经验规则方面的独特能力。在此基础上,本文着重研究了如何将模糊逻辑系统与RBF神经网络有效融合,构建模糊RBF神经网络,以期结合两者的优点,提升轨迹跟踪系统的自适应性和鲁棒性。文中深入分析了模糊RBF神经网络在轨迹跟踪中的结构设计、参数学习算法以及稳定性分析等关键问题,并讨论了不同模糊化、规则库构建和去模糊化方法的选择对控制性能的影响。最后,总结了该研究的意义、潜在应用前景以及未来可能的研究方向。

引言

轨迹跟踪控制是控制理论与工程应用中的核心问题之一,其目标是使被控对象(如移动机器人、机械臂、飞行器等)能够精确地跟随预设的参考轨迹。这一技术在工业自动化、智能交通、航空航天、医疗康复等众多领域具有广泛的应用价值。然而,实际应用中的被控对象往往具有复杂的非线性动力学特性,且受到外部环境扰动、内部参数变化等不确定因素的影响,这给精确轨迹跟踪带来了严峻的挑战。传统的基于精确数学模型的控制方法,如PID控制、状态空间控制等,在面对模型不确定性和外部扰动时,其性能可能会显著下降,甚至失效。

近年来,随着人工智能和计算智能技术的快速发展,基于学习的控制方法为解决上述问题提供了新的思路。神经网络因其强大的非线性映射能力和自学习能力,在非线性系统建模和控制方面展现出巨大的潜力。其中,径向基函数(RBF)神经网络作为一种具有良好逼近性能的前馈网络,因其结构简单、学习速度快等优点,被广泛应用于函数逼近、模式识别和控制领域。然而,RBF神经网络的性能高度依赖于其中心、宽度等参数的选取,且缺乏处理不确定性和模糊信息的能力。

另一方面,模糊逻辑系统作为一种基于模糊集合理论的推理方法,擅长处理不精确、不完整的信息,并能将人类的经验和知识以规则的形式融入控制策略中。通过模糊化、模糊推理和去模糊化等步骤,模糊逻辑系统能够有效地处理非线性系统的复杂性和不确定性问题。然而,纯粹的模糊控制通常需要大量的专家知识来建立规则库和隶属函数,且难以保证控制系统的全局稳定性。

为了克服RBF神经网络和模糊逻辑系统的不足,将两者有机结合,构建模糊RBF神经网络,成为一种具有吸引力的研究方向。模糊RBF神经网络通过引入模糊逻辑的概念,增强了RBF神经网络处理不确定性和模糊信息的能力,同时也利用RBF神经网络的逼近能力,实现了对复杂非线性系统的有效控制。本研究旨在深入探讨基于模糊RBF神经网络的轨迹跟踪控制技术,分析其原理、设计方法和性能特点,为解决实际轨迹跟踪问题提供理论基础和技术支持。

RBF神经网络基础

RBF神经网络是一种三层前馈神经网络,通常包括输入层、隐藏层(RBF层)和输出层。其核心思想是利用径向基函数作为隐藏层神经元的激活函数,通过这些基函数的线性组合来逼近任意的非线性函数。

2.1 结构

RBF神经网络的结构如下:

  • 输入层:

     接收外部输入信号,其神经元数量等于输入向量的维度。

  • 隐藏层:

     包含若干个径向基函数神经元。每个隐藏层神经元对应一个中心向量和一个宽度参数。常用的径向基函数包括高斯函数、多二次函数、逆多二次函数等。

  • 输出层:

     对隐藏层神经元的输出进行线性加权求和,产生最终的输出。输出层神经元的数量取决于网络的输出维度。
    y=∑j=1Mwjϕj(x)
    其中,MM 是隐藏层神经元的数量,wjwj 是第 jj 个隐藏层神经元到输出层神经元的权重。

2.2 学习算法

RBF神经网络的学习过程旨在调整网络参数(中心 cjcj、宽度 σjσj 和权重 wjwj),使得网络的输出能够尽可能地逼近期望的输出。常用的学习算法包括:

  • 有监督学习算法:

     如梯度下降法、最小二乘法等,通过最小化输出误差来调整网络参数。

  • 无监督学习算法:

     如聚类算法(K-means等)用于确定隐藏层神经元的中心,然后采用有监督学习算法训练权重。

RBF神经网络的学习速度相对较快,且具有良好的局部逼近能力。然而,其性能对中心和宽度的选取敏感,且缺乏处理不确定信息的能力。

模糊逻辑系统基础

模糊逻辑系统是基于模糊集合理论的一种数学框架,用于处理和推理不精确、不完整的知识和信息。它通过引入模糊集合、隶属函数、模糊规则和模糊推理等概念,使得计算机能够模拟人类的模糊思维过程。

3.1 模糊集合与隶属函数

与经典集合不同,模糊集合允许元素以某种程度属于某个集合。隶属函数是定义模糊集合的关键,它将论域中的每个元素映射到一个介于 [0, 1] 之间的实数,表示该元素属于该模糊集合的程度。常用的隶属函数类型包括三角形隶属函数、梯形隶属函数、高斯隶属函数、钟形隶属函数等。

3.2 模糊规则

模糊规则通常以“IF-THEN”的形式表示,例如:“IF 温度是高 AND 湿度是低 THEN 风扇转速是快”。其中,“温度是高”、“湿度是低”、“风扇转速是快”都是模糊命题,由模糊集合和语言变量构成。模糊规则库由一组这样的模糊规则组成,描述了系统输入与输出之间的模糊关系。

3.3 模糊推理

模糊推理是指根据输入的模糊信息和模糊规则库,推导出输出的模糊信息的过程。常用的模糊推理方法包括 Mamdani 推理和 Takagi-Sugeno (TS) 推理。

  • Mamdani 推理:

     输出是模糊集合,需要经过去模糊化才能得到精确输出。

  • TS 推理:

     输出是常数或输入变量的线性组合,无需去模糊化。

3.4 去模糊化

去模糊化是将模糊推理得到的模糊输出转化为精确输出的过程。常用的去模糊化方法包括重心法、中位数法、最大隶属度法等。重心法因其计算简单且能够反映模糊输出的整体信息而被广泛应用。

模糊逻辑系统在处理不确定性和建立基于经验知识的控制策略方面具有独特优势,但其规则库和隶属函数的建立通常需要大量的专家知识和反复调整,且难以实现自适应学习。

模糊RBF神经网络结构与原理

为了结合RBF神经网络的逼近能力和模糊逻辑系统的处理不确定性能力,研究人员提出了模糊RBF神经网络。模糊RBF神经网络将模糊逻辑的概念融入到RBF神经网络中,形成一种混合智能系统。

4.1 结构设计

模糊RBF神经网络的结构可以有多种形式,其中一种常见的结构是将模糊逻辑的前端(模糊化)与RBF神经网络的隐藏层(径向基函数)相结合。在这种结构中,输入变量首先经过模糊化,转化为多个模糊集合的隶属度,这些隶属度作为RBF神经网络隐藏层的输入。隐藏层神经元的激活函数可以基于这些模糊隶属度进行计算,例如采用乘积算子或最小算子来计算规则的前件隶属度。

另一种结构是将RBF神经网络视为模糊推理系统的一种实现。在这种结构中,RBF神经网络的隐藏层神经元可以对应于模糊规则,其中心和宽度参数与模糊规则的隶属函数参数相关。隐藏层神经元的输出可以看作规则的前件隶属度的计算结果。输出层则对这些结果进行加权求和,实现模糊推理和去模糊化。

4.2 工作原理

模糊RBF神经网络的工作原理结合了模糊逻辑和RBF神经网络的特点。以第一种结构为例:

  1. 模糊化:

     输入信号首先经过模糊化单元,根据预定义的隶属函数将其转化为在不同模糊集合上的隶属度。

  2. 规则前件计算:

     隐藏层神经元接收到模糊隶属度作为输入,通过一定的计算(如乘积算子或最小算子)计算模糊规则前件的隶属度。

  3. 规则后件计算:

     隐藏层神经元的激活值可以看作是规则前件的激活程度。输出层根据这些激活程度和连接权重计算规则后件的贡献。

  4. 去模糊化:

     输出层将所有规则后件的贡献进行加权求和或采用其他去模糊化方法,得到最终的精确输出。

4.3 参数学习

模糊RBF神经网络的学习过程旨在调整网络参数,包括隶属函数的参数(中心、宽度)、规则后件的参数(权重)等,以优化网络的性能。学习算法通常采用梯度下降法、误差反向传播算法等。由于模糊规则和隶属函数的引入,学习过程相对复杂,需要仔细设计损失函数和参数更新规则。

模糊RBF神经网络通过将模糊逻辑的语言表达和推理能力与RBF神经网络的非线性逼近能力相结合,能够更好地处理复杂非线性系统中的不确定性和模糊信息,提升系统的自适应性和鲁棒性。

基于模糊RBF神经网络的轨迹跟踪控制策略

将模糊RBF神经网络应用于轨迹跟踪控制,通常将其作为控制器或控制器的一部分,用于补偿系统的不确定性、非线性和外部扰动。

5.1 控制器结构

基于模糊RBF神经网络的轨迹跟踪控制器可以采用多种结构,常见的有:

  • 直接自适应控制器:

     模糊RBF神经网络直接作为控制器,根据跟踪误差、参考轨迹信息等输入,输出控制指令。网络参数在线调整,以减小跟踪误差。

  • 间接自适应控制器:

     模糊RBF神经网络用于辨识被控对象的未知动力学模型或不确定性项,然后基于辨识结果设计控制器(如反馈线性化控制器),以实现轨迹跟踪。

  • 串联式补偿控制器:

     模糊RBF神经网络作为补偿器,与传统控制器(如PID控制器)串联使用。传统控制器提供基本的控制作用,模糊RBF神经网络补偿系统中的非线性和不确定性。

5.2 控制器设计

以直接自适应控制器为例,控制器设计需要解决以下关键问题:

  • 输入变量的选择:

     控制器的输入变量通常包括轨迹跟踪误差及其导数、参考轨迹信息等。合适的输入变量选择能够更好地反映系统的状态和跟踪需求。

  • 模糊RBF神经网络结构设计:

     确定隐藏层神经元的数量、隶属函数类型及参数、规则结构等。

  • 学习算法设计:

     设计合适的在线学习算法,根据跟踪误差实时调整模糊RBF神经网络的参数,使得网络能够适应系统的变化和外部扰动。常用的学习算法包括梯度下降法、李雅普诺夫稳定性理论 기반의自适应律设计。

  • 稳定性分析:

     分析闭环系统的稳定性,证明在模糊RBF神经网络自适应学习的情况下,跟踪误差能够收敛到零或一个小的范围。常用的稳定性分析方法包括李雅普诺夫稳定性分析。

5.3 自适应学习律设计

自适应学习律的设计是实现基于模糊RBF神经网络轨迹跟踪的关键。通过设计合适的学习律,可以使网络参数在线更新,从而补偿系统的未知动力学和外部扰动。基于李雅普诺夫稳定性理论设计的自适应律能够保证闭环系统的稳定性。

通过构建合适的李雅普诺夫函数,可以设计自适应律来更新模糊RBF神经网络的参数(如权重),使得李雅普诺夫函数的导数小于等于零,从而保证闭环系统的稳定性,并使得跟踪误差收敛。

稳定性分析

基于模糊RBF神经网络的轨迹跟踪系统的稳定性分析通常是复杂的,因为网络参数是随时间变化的。李雅普诺夫稳定性理论是常用的分析工具。通过选取合适的李雅普诺夫函数,并分析其导数的性质,可以判断闭环系统的稳定性。

为了进行稳定性分析,通常需要对模糊RBF神经网络的逼近误差进行假设,并考虑参数学习过程中可能引起的系统瞬态行为。设计合适的自适应律和学习参数,对于保证系统的全局渐近稳定或最终有界稳定至关重要。

应用与展望

基于模糊RBF神经网络的轨迹跟踪控制方法在各种领域都有潜在的应用前景:

  • 移动机器人轨迹跟踪:

     在复杂的地面、水下或空中环境中,移动机器人面临非线性动力学、地面摩擦、水流扰动、风力扰动等不确定性。模糊RBF神经网络可以用于补偿这些不确定性,实现鲁棒的轨迹跟踪。

  • 机械臂轨迹跟踪:

     机械臂的动力学模型复杂且存在关节摩擦、负载变化等不确定性。模糊RBF神经网络可以提高机械臂在执行复杂轨迹时的精度和鲁棒性。

  • 飞行器轨迹跟踪:

     飞行器在飞行过程中受到气流扰动、发动机参数变化等不确定性。基于模糊RBF神经网络的控制方法可以提升飞行器的航迹跟踪性能和抗扰动能力。

  • 车辆自动驾驶:

     在复杂的交通环境下,车辆的动力学模型、轮胎特性等存在不确定性。模糊RBF神经网络可以用于实现自动驾驶车辆的精确轨迹跟踪和避障。

尽管基于模糊RBF神经网络的轨迹跟踪研究已经取得了一些进展,但仍有一些挑战和未来的研究方向:

  • 网络结构优化:

     如何根据具体的轨迹跟踪任务,自适应地确定隐藏层神经元的数量、隶属函数类型和参数等网络结构,是一个重要的研究方向。

  • 在线学习效率和收敛速度:

     如何提高在线学习算法的收敛速度和计算效率,使其适用于实时性要求较高的轨迹跟踪任务。

  • 鲁棒性分析与保证:

     在更广泛的不确定性和扰动范围内,如何保证闭环系统的鲁棒性和性能,需要更深入的理论分析和验证。

  • 与其他控制方法的融合:

     将模糊RBF神经网络与其他先进控制方法(如模型预测控制、强化学习等)相结合,以进一步提升轨迹跟踪性能。

  • 硬件实现与应用:

     如何将复杂的模糊RBF神经网络控制算法有效地实现在嵌入式系统或机器人硬件平台上,是实现实际应用的关键。

结论

本文对基于模糊RBF神经网络的轨迹跟踪研究进行了深入探讨。通过将模糊逻辑系统处理不确定性和经验知识的能力与RBF神经网络的非线性函数逼近能力相结合,模糊RBF神经网络为解决复杂非线性系统在存在不确定性和扰动情况下的轨迹跟踪问题提供了一种有效的途径。文中详细介绍了RBF神经网络和模糊逻辑系统的基础知识,分析了模糊RBF神经网络的结构和工作原理,讨论了其在轨迹跟踪中的控制器设计、参数学习和稳定性分析等关键问题。展望了该技术的应用前景和未来的研究方向。随着对模糊RBF神经网络理论和应用研究的不断深入,相信其将在轨迹跟踪领域发挥越来越重要的作用。

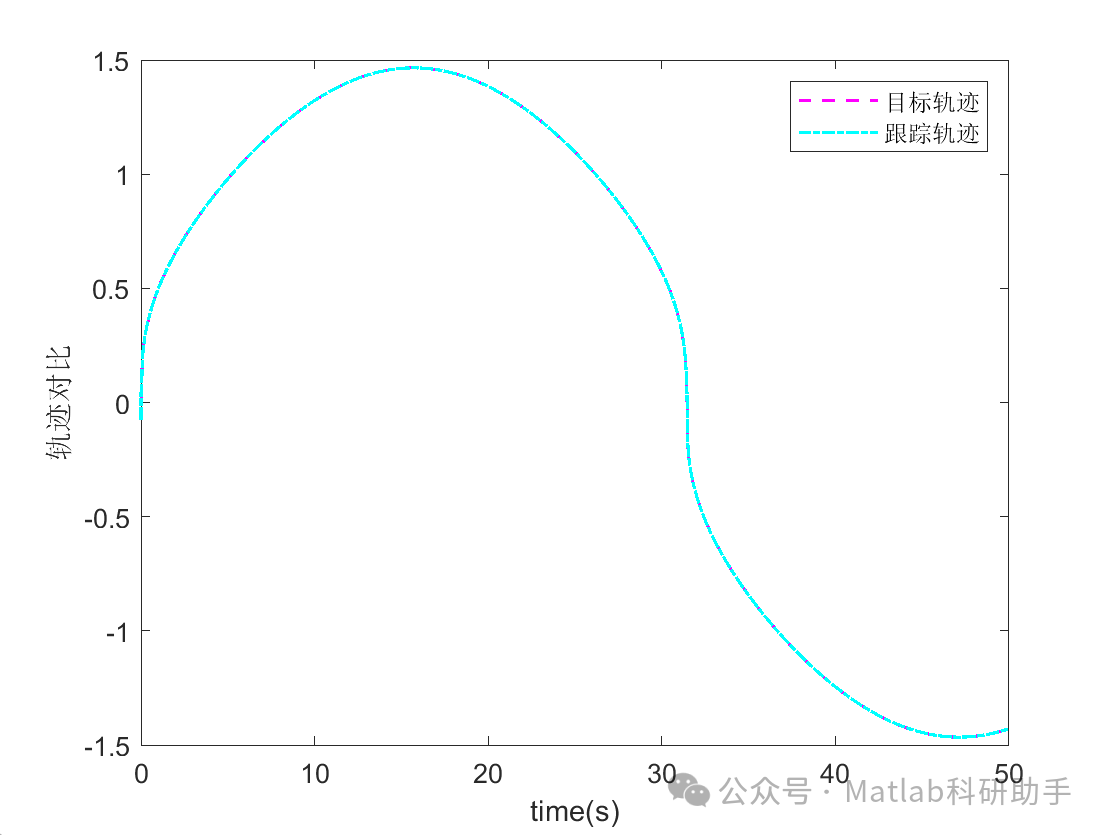

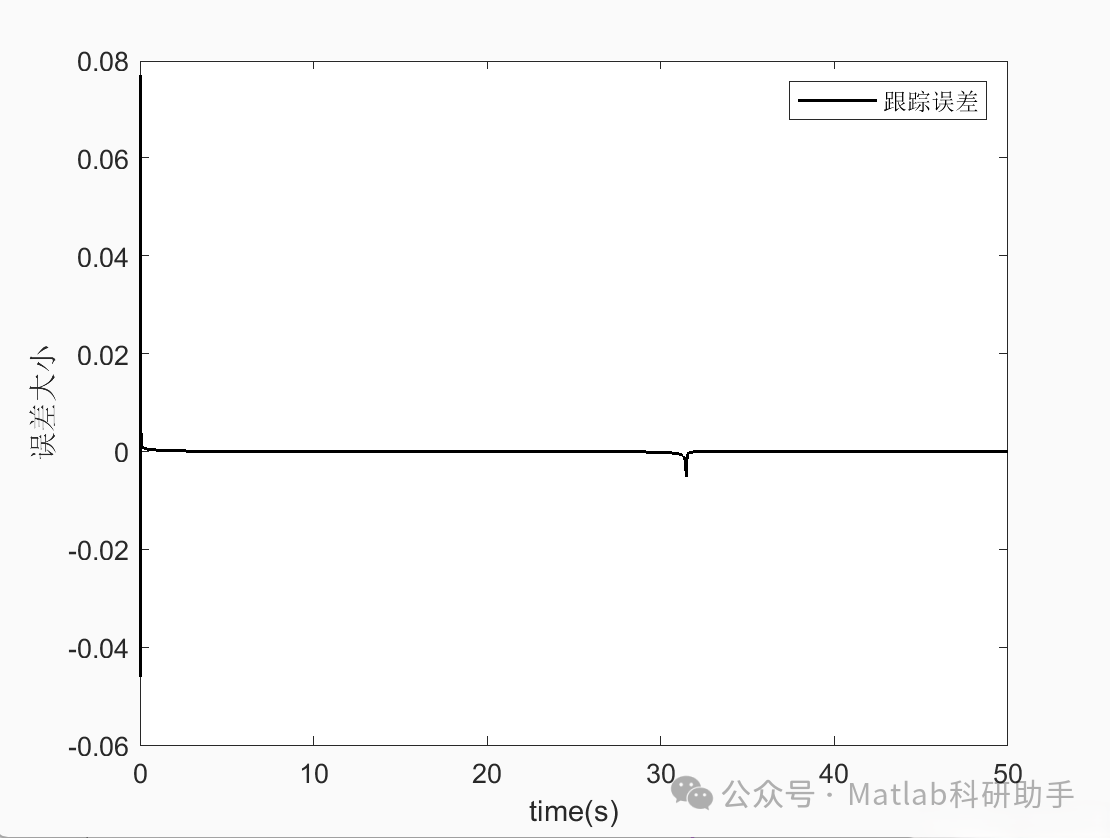

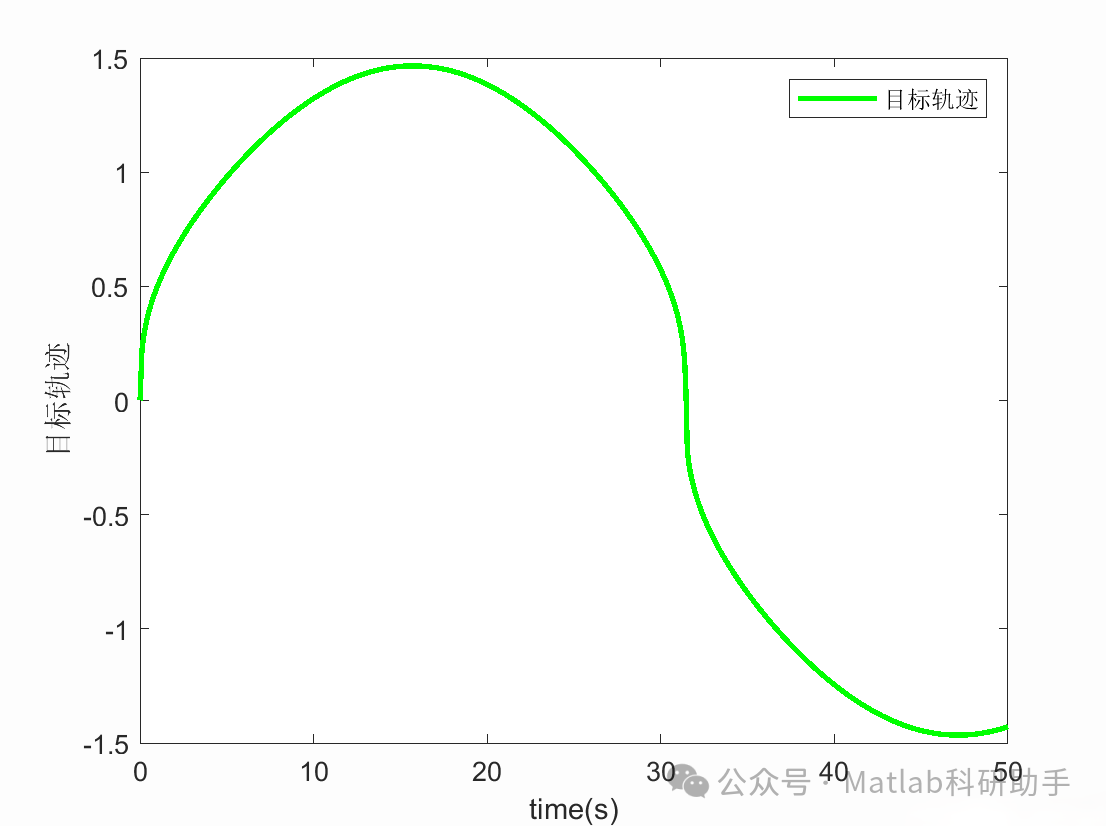

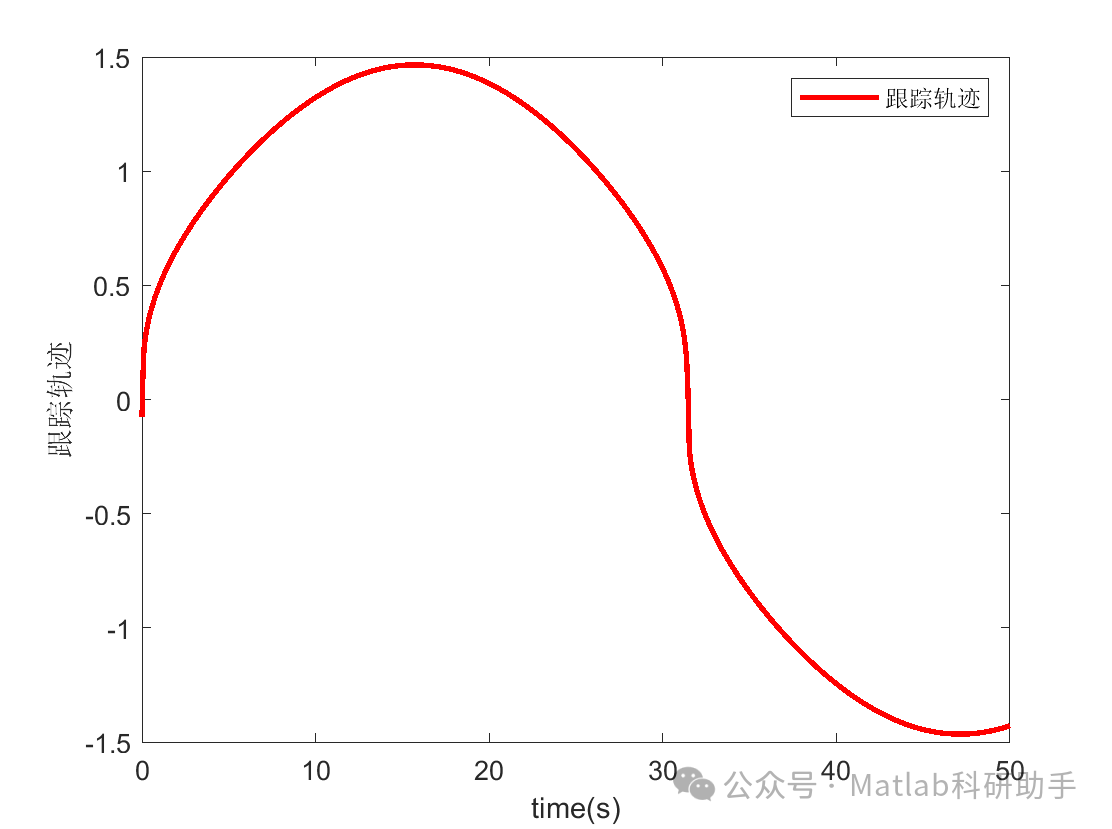

⛳️ 运行结果

🔗 参考文献

[1] 韩旭杉,陈翡.基于模糊RBF神经网络的风电机组变桨距控制[J].电气传动, 2011, 41(002):36-39.DOI:10.3969/j.issn.1001-2095.2011.02.009.

[2] 胥良,郭林,梁亚,等.基于模糊RBF神经网络的智能PID控制[J].工业仪表与自动化装置, 2015(6):4.DOI:JournalArticle/5b3b6162c095d70f00707b9e.

[3] 李永刚,秦付军.模糊RBF神经网络在麻醉深度控制系统中的应用[J].西华大学学报:自然科学版, 2012, 31(2):4.DOI:10.3969/j.issn.1673-159X.2012.02.014.

📣 部分代码
