🔥 内容介绍

四轴飞行器，作为一种多旋翼无人机，凭借其结构简单、灵活性高、垂直起降等优点，在众多领域得到了广泛应用，包括航拍摄影、物流运输、环境监测、灾害救援等。为了实现四轴飞行器的稳定飞行和精确控制，对其进行精确建模和设计高效的控制系统至关重要。MATLAB Simulink作为一种强大的仿真软件，在动力学建模、控制系统设计和仿真分析方面具有显著优势，因此，本文将探讨基于MATLAB Simulink的四轴飞行器模型构建和控制系统研究。

一、四轴飞行器的动力学模型

四轴飞行器的动力学模型是控制系统设计的基础。一个精确的模型能够更好地反映飞行器的真实运动状态，从而为控制系统提供可靠的依据。本文将探讨四轴飞行器的数学模型构建，主要包括：

坐标系的建立： 首先需要建立惯性坐标系（通常为地球坐标系）和机体坐标系。惯性坐标系是描述飞行器绝对位置和速度的参考系，机体坐标系则与飞行器本体固连，用于描述飞行器的姿态角。通过旋转矩阵将机体坐标系下的向量转换为惯性坐标系下的向量，从而实现不同坐标系之间的转换。
力的分析： 四轴飞行器的运动受到重力、螺旋桨拉力、空气阻力等多种力的作用。螺旋桨产生的拉力是推动飞行器运动的主要动力，而空气阻力则会对飞行器的稳定性和控制精度产生负面影响。需要对这些力进行精确建模，并将其分解到各个坐标轴上。
力矩的分析： 四个螺旋桨的转速差会产生力矩，这些力矩控制着飞行器的滚转、俯仰和偏航运动。通过调节四个螺旋桨的转速，可以实现飞行器在空间中的姿态调整。需要建立力矩与螺旋桨转速之间的关系模型。
运动方程的推导： 基于牛顿运动定律和欧拉方程，可以推导出四轴飞行器的运动方程。这些方程描述了飞行器的位置、速度、姿态角以及角速度随时间的变化规律。运动方程通常为一组非线性微分方程，需要采用适当的简化方法进行处理，以便于后续的控制系统设计。

在Simulink中，可以使用S-Function或MATLAB Function模块来实现动力学模型。S-Function模块允许用户编写自定义的C语言或MATLAB代码，从而实现复杂的模型；而MATLAB Function模块则可以直接调用MATLAB函数，方便用户进行快速原型设计。通过将各种力、力矩和运动方程封装成独立的模块，可以构建一个清晰、模块化的四轴飞行器动力学模型。

二、基于Simulink的四轴飞行器控制系统设计

控制系统的目标是使四轴飞行器能够按照预定的轨迹飞行，并保持稳定。本文将探讨几种常见的控制策略，并在Simulink中实现这些控制策略：

PID控制： PID控制是一种经典且广泛应用的控制方法，具有结构简单、参数易于调整等优点。可以针对四轴飞行器的位置、速度和姿态角分别设计PID控制器。例如，可以使用PID控制器来控制滚转角、俯仰角和偏航角，从而实现姿态稳定。PID控制器的参数可以通过手动调节或者使用自动整定算法进行优化。
串级控制： 串级控制是一种将多个控制器串联起来的控制方法。例如，可以采用串级控制来控制高度，内环控制垂直速度，外环控制高度。串级控制可以提高系统的响应速度和抗干扰能力。
模型预测控制 (MPC)： MPC是一种基于模型的优化控制方法，可以在满足约束条件的前提下，实现最优控制。MPC需要建立预测模型，并使用优化算法求解最优控制序列。MPC在处理非线性、时变和多变量系统方面具有显著优势。在Simulink中，可以使用MPC Toolbox来实现MPC控制器。
自适应控制： 自适应控制是一种能够根据系统状态变化自动调整控制参数的控制方法。例如，可以采用自适应控制来补偿空气阻力和其他不确定性因素的影响。自适应控制可以提高系统的鲁棒性和适应性。

在Simulink中，可以通过将动力学模型和控制系统模型连接起来，构建一个完整的四轴飞行器仿真平台。可以使用Simulink的各种模块，如Gain、Sum、Integrator等，来实现控制器和信号处理功能。通过仿真分析，可以验证控制系统的性能，并优化控制参数。

三、Simulink仿真与结果分析

利用Simulink构建的四轴飞行器模型和控制系统可以进行各种仿真实验，从而评估控制系统的性能。常见的仿真实验包括：

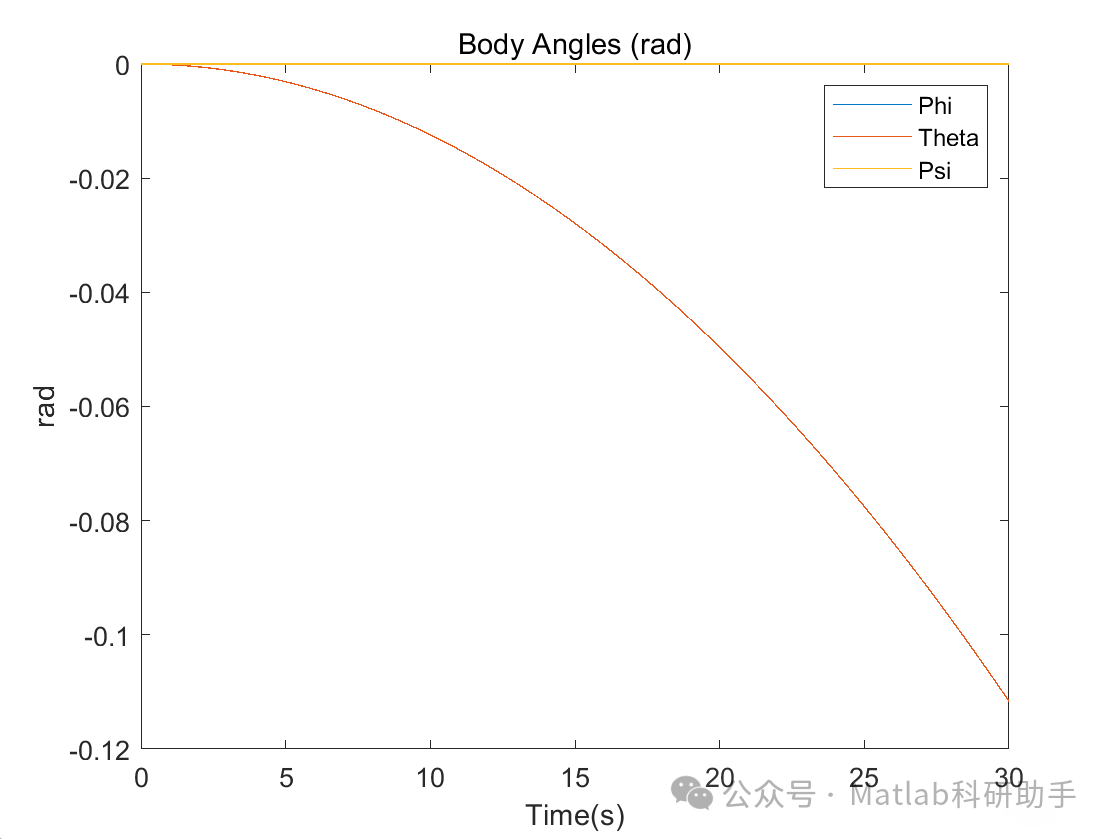

姿态稳定仿真： 通过施加扰动，观察四轴飞行器能否快速稳定地回到期望的姿态角。可以评估控制系统的稳定性和响应速度。

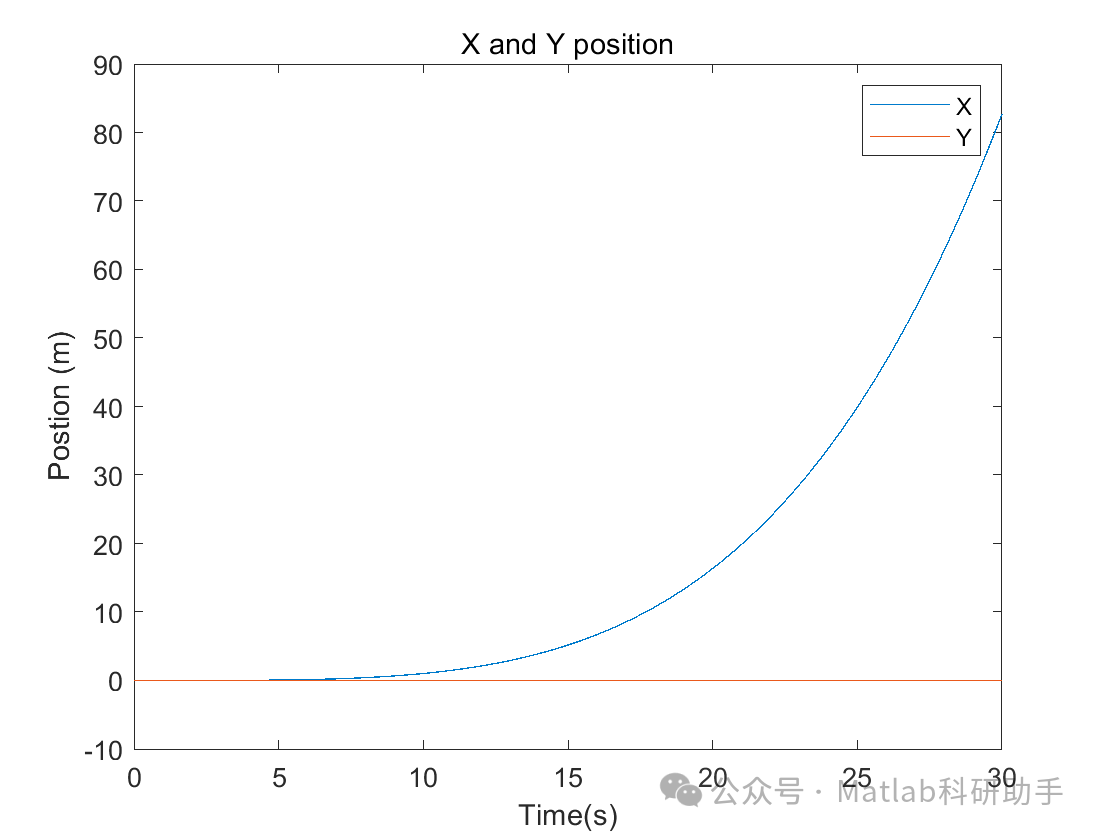

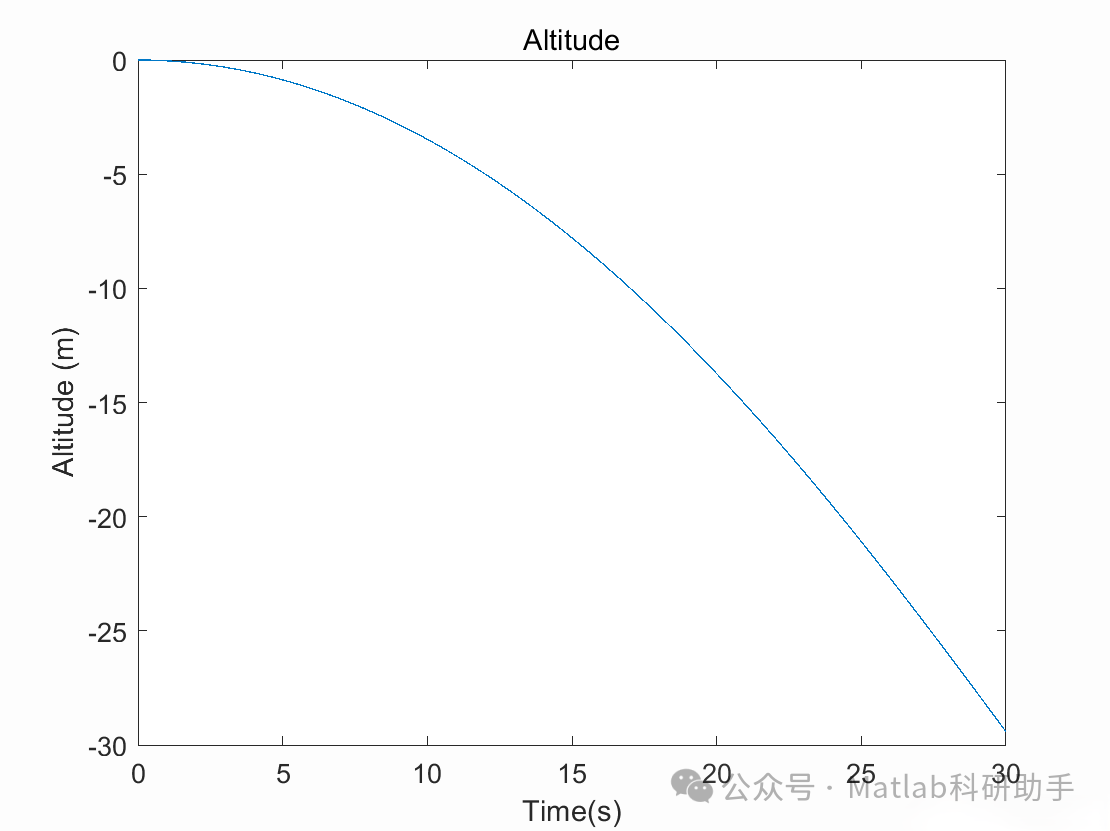

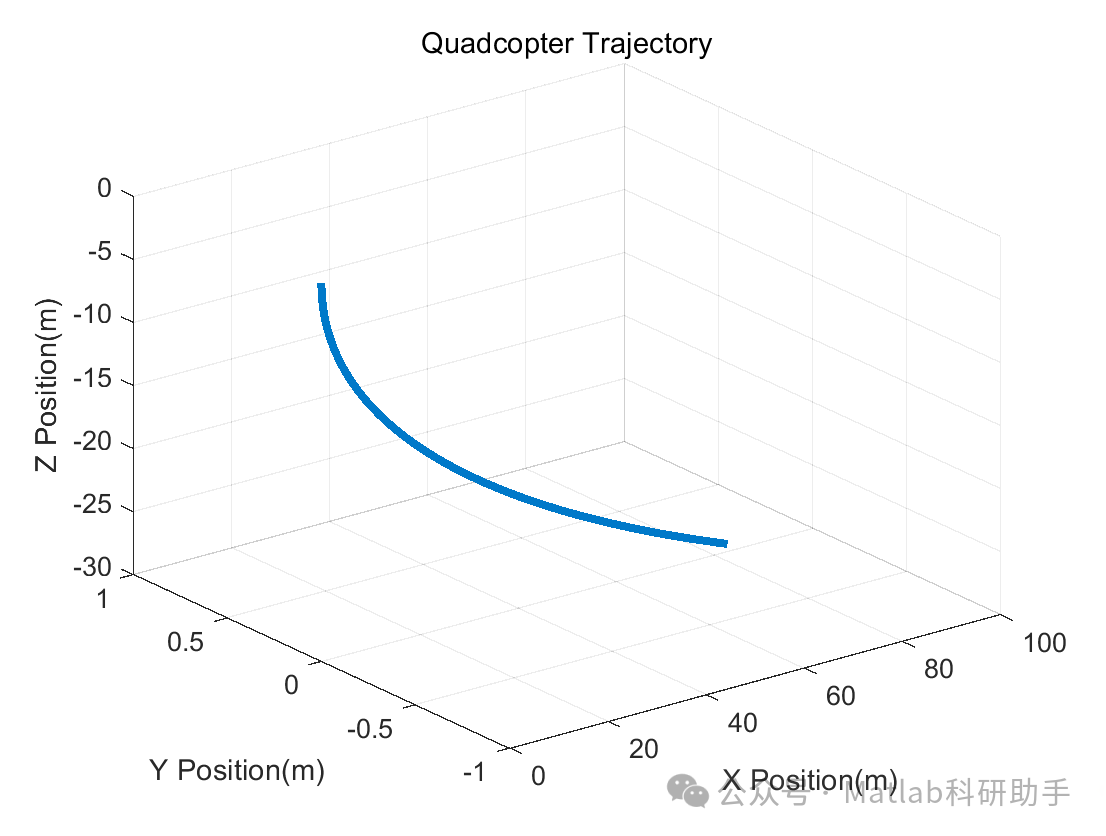

轨迹跟踪仿真： 通过设定期望的轨迹，观察四轴飞行器能否精确地跟踪轨迹。可以评估控制系统的跟踪精度和鲁棒性。
抗干扰仿真： 通过施加外部干扰，观察四轴飞行器能否有效地抑制干扰。可以评估控制系统的抗干扰能力。

在仿真过程中，可以使用Simulink的Scope模块来观察各种信号的变化，如位置、速度、姿态角、控制量等。可以使用Simulink的Data Inspector来分析仿真数据，从而评估控制系统的性能指标，如超调量、调节时间、稳态误差等。

通过对仿真结果进行分析，可以发现控制系统中存在的问题，并针对这些问题进行改进。例如，如果发现控制系统存在超调，可以调整PID控制器的参数，或者采用更高级的控制策略。如果发现控制系统对外部干扰敏感，可以采用滤波器或者自适应控制来提高抗干扰能力。

四、结论与展望

本文探讨了基于MATLAB Simulink的四轴飞行器模型构建和控制系统研究。通过构建精确的动力学模型和设计高效的控制系统，可以实现四轴飞行器的稳定飞行和精确控制。Simulink提供了一个强大的仿真平台，可以方便用户进行模型构建、控制系统设计和仿真分析。然而，Simulink仿真结果并不能完全代表真实情况，需要通过实验验证来确保模型的准确性和控制系统的有效性。
