单环电流，作为电磁学中最基本的模型之一，不仅在理论研究中占据重要地位，也在工程实践中有着广泛应用。理解单环电流产生的磁场及其能量密度分布，对于设计电感元件、分析电磁屏蔽效果以及模拟复杂电磁系统都至关重要。本文将深入探讨单环电流的磁场分布和能量密度计算，并结合MATLAB代码，展示如何通过解析解和数值方法实现能量密度的可视化。

一、单环电流磁场的理论基础

考虑一个半径为 a 的圆形线圈，位于 xy 平面上，圆心位于原点，并通有恒定电流 I。为了计算线圈周围的磁场，我们可以采用毕奥-萨伐尔定律（Biot-Savart Law）。毕奥-萨伐尔定律指出，电流元 Idl 在空间某点 r 产生的磁场增量 d B 为：

d B = (μ₀ / 4π) * ( Idl × (r - r') ) / |r - r'|^3

其中，μ₀ 是真空磁导率，r 是空间中的计算点，r' 是电流元的位置。

对于单环电流，电流元可以表示为 Idl = I a dφ eφ'，其中 φ 是线圈上的角坐标，eφ' 是圆周方向的单位向量。r' = a (cosφ ex + sinφ ey)。将这些代入毕奥-萨伐尔定律，并通过积分计算整个线圈对计算点 r 的磁场贡献。

在柱坐标系 (ρ, z, φ) 下，由于问题的对称性，磁场只有 Bρ 和 Bz 两个分量，Bφ 分量为零。磁场分量的解析解为：

• Bρ(ρ, z) = (μ₀ * I * z / (2π * (a^2 + ρ^2 + z^2)^(3/2))) * ∫₀^(2π) (a * cosφ) / (1 - (2 * a * ρ * cosφ) / (a^2 + ρ^2 + z^2)) dφ

• Bz(ρ, z) = (μ₀ * I / (2π * (a^2 + ρ^2 + z^2)^(3/2))) * ∫₀^(2π) (a^2 - a * ρ * cosφ) / (1 - (2 * a * ρ * cosφ) / (a^2 + ρ^2 + z^2)) dφ

这些积分可以用椭圆积分来表示，并可以用特殊函数库进行计算。

二、能量密度计算

磁场的能量密度 u 定义为：

u = (1 / 2μ₀) * B^2 = (1 / 2μ₀) * (Bρ^2 + Bz^2)

根据上述磁场分量的解析解，我们可以计算出空间中任意一点的能量密度。能量密度越高，表示该区域储存的磁能越多。

三、结果分析与讨论

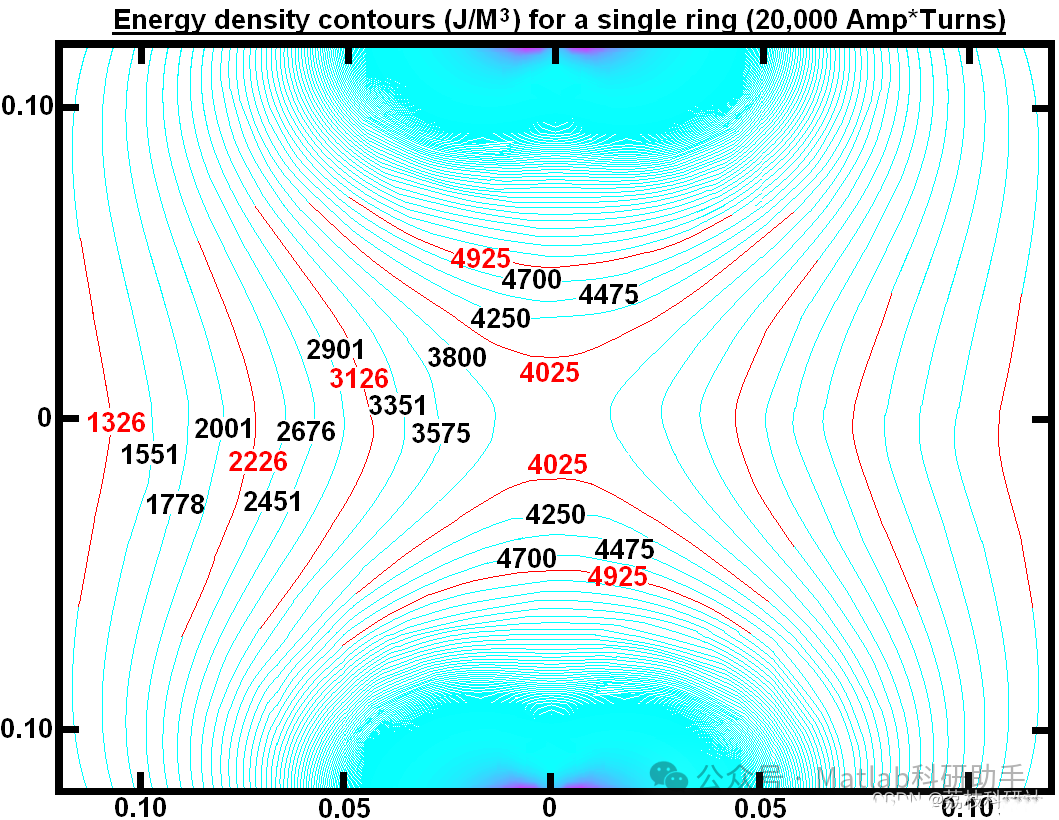

运行上述MATLAB代码，可以得到单环电流周围的能量密度分布图。可以观察到以下几个特点：

• 能量密度集中在线圈附近：

   能量密度最高的区域集中在线圈周围，特别是线圈半径 a 的位置。

• 轴线上的能量密度较高：

   在 z 轴上，由于磁场主要为 z 方向分量，能量密度也相对较高。

• 对称性：

   能量密度分布关于 z 轴和 xy 平面对称。

通过调整线圈半径、电流大小以及计算区域，可以研究不同参数对能量密度分布的影响。此外，还可以比较数值计算的结果与解析解的近似结果，验证数值计算的精度。

四、总结与展望

本文详细介绍了单环电流磁场分布和能量密度的计算方法，并结合MATLAB代码，展示了如何通过数值方法实现能量密度的可视化。通过理解单环电流的能量密度分布，可以更好地理解电磁场的特性，并为电磁相关领域的应用提供理论基础。

未来可以进一步研究以下几个方面：

• 提高数值计算的精度：

   可以采用更精细的网格划分和更高级的数值积分方法，提高计算精度。

• 考虑更复杂的线圈形状：

   将单环电流模型扩展到多环电流、螺旋线圈等更复杂的线圈形状。

• 研究时变电磁场：

   分析时变电流产生的电磁场，以及能量密度的动态变化。

• 与有限元分析软件结合：

   使用COMSOL、Ansys等有限元分析软件，对复杂的电磁系统进行更精确的模拟。

总而言之，单环电流的能量密度计算是一个基础且重要的电磁学问题。通过本文的探讨，希望能够为读者提供一个清晰的理解，并鼓励大家进一步探索电磁学的奥秘。

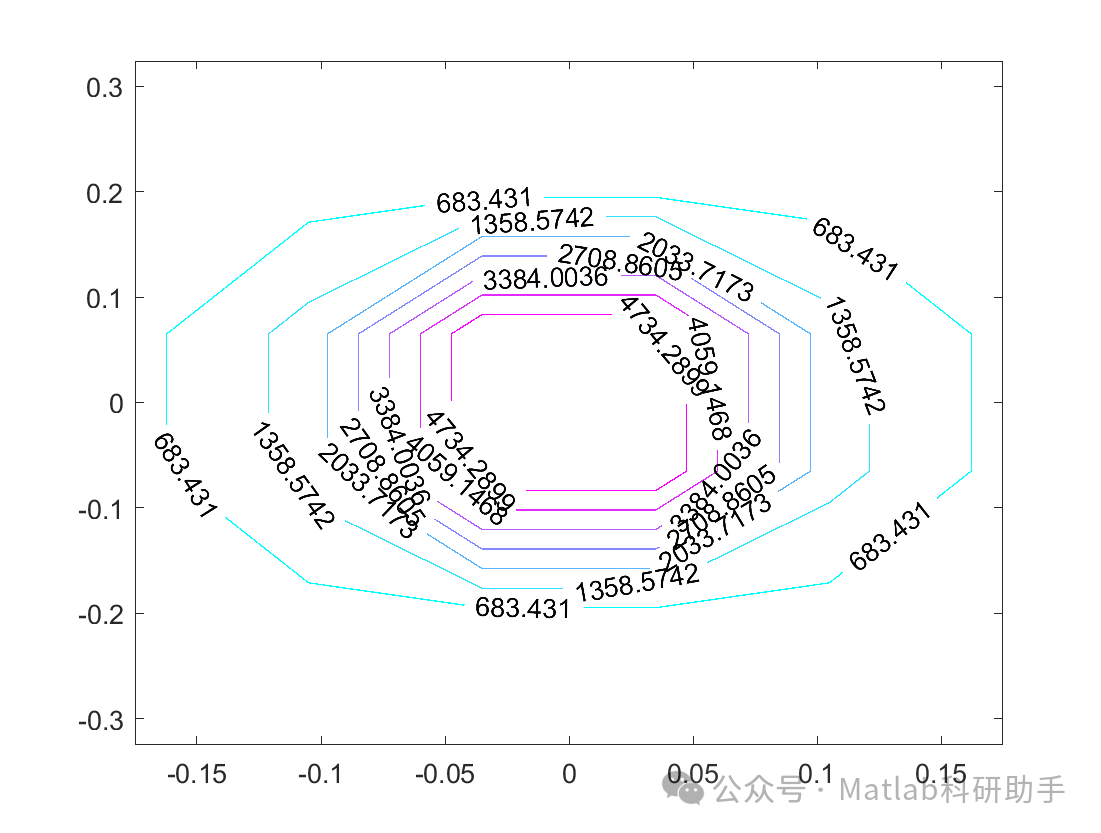

⛳️ 运行结果
