【悬索桥】基于matlab的单跨悬索桥风致静位移的基准解决方案

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 悬索桥作为一种跨度巨大的桥梁结构，其抗风性能至关重要。本文旨在建立一个基于MATLAB的单跨悬索桥风致静位移计算的基准解决方案，该方案考虑了桥梁结构的几何非线性、气动非线性以及风荷载的随机性等关键因素。通过合理的简化和建模，并结合迭代求解算法，最终获得精确可靠的风致静位移结果，为悬索桥的抗风设计提供理论依据和数值支撑。

关键词: 悬索桥；风致静位移；MATLAB；非线性；随机风荷载；迭代求解

1. 引言

悬索桥以其优雅的形态和巨大的跨越能力，成为现代桥梁工程的杰出代表。然而，其柔性结构特性也使其极易受到风荷载的影响，风致振动和静位移是悬索桥设计中需要重点考虑的关键问题。风致静位移是指在持续风作用下，桥梁结构产生的稳定偏离平衡位置的位移。准确预测悬索桥的风致静位移对保证桥梁结构的安全性和耐久性至关重要。

传统的悬索桥风致静位移分析方法，例如线性化方法和简化模型法，往往无法充分考虑结构的几何非线性、气动非线性以及风荷载的随机性等复杂因素，导致计算结果与实际情况存在偏差。随着计算机技术的发展，数值模拟方法，特别是基于有限元法的数值分析，已成为研究悬索桥风致静位移的重要手段。MATLAB作为一款功能强大的数值计算软件，其丰富的工具箱和便捷的编程环境，为开发悬索桥风致静位移分析软件提供了理想的平台。

本文基于MATLAB平台，提出了一种计算单跨悬索桥风致静位移的基准解决方案。该方案在考虑结构非线性和风荷载随机性的基础上，采用迭代算法求解桥梁的平衡方程，最终获得可靠的静位移结果。

2. 模型建立与理论分析

2.1 结构模型: 本文采用有限元法对单跨悬索桥进行建模。主缆采用桁架单元模拟其轴向刚度，桥塔采用梁单元模拟其弯曲和轴向刚度，桥面则采用梁单元模拟其弯曲、轴向和剪切刚度。该模型能够较好地反映悬索桥的几何特性和力学行为。

2.2 风荷载模型: 风荷载的模拟是风致静位移计算的关键。本文采用基于 Davenport 谱的随机风场模型，考虑风速的时空变化特性。通过生成符合 Davenport 谱的随机风速序列，并将其转化为作用在桥梁结构上的风荷载。风荷载的计算考虑了风压系数和气动阻尼系数，并根据桥梁的几何形状和风向进行调整。

2.3 非线性分析: 悬索桥的风致静位移计算需要考虑几何非线性效应和气动非线性效应。几何非线性主要体现在大挠度变形对结构刚度的影响，气动非线性则体现在风荷载与结构位移之间的非线性关系。本文采用牛顿-拉夫森迭代法求解考虑几何和气动非线性的平衡方程。

2.4 平衡方程: 单跨悬索桥在风荷载作用下的平衡方程可以表示为：

[K(u)]u = F(u, V)

其中，[K(u)]为结构的整体刚度矩阵，它是位移u的非线性函数；u为结构的位移向量；F(u, V)为风荷载向量，它是位移u和风速V的函数。

3. MATLAB程序设计与求解算法

基于上述模型和理论分析，本文利用MATLAB编写了相应的程序，实现了单跨悬索桥风致静位移的计算。程序主要包括以下几个模块：

• 模型构建模块: 该模块负责建立悬索桥的有限元模型，包括节点坐标、单元连接关系、材料属性等。

• 风荷载生成模块: 该模块根据Davenport 谱生成随机风速序列，并计算作用在桥梁结构上的风荷载。

• 非线性求解模块: 该模块采用牛顿-拉夫森迭代法求解平衡方程，并通过判断收敛条件来确定迭代过程的终止。

• 结果后处理模块: 该模块负责将计算结果以图形或表格的形式显示，方便用户进行分析。

4. 结果验证与分析

为了验证本文提出的基准解决方案的准确性，我们将计算结果与已有文献中的实验数据或数值模拟结果进行比较。通过比较分析，可以评估本文方法的精度和可靠性。 此外，我们将分析不同风速、不同桥梁参数对风致静位移的影响，探讨桥梁设计中需要考虑的关键因素。

5. 结论与展望

本文基于MATLAB平台，建立了一个计算单跨悬索桥风致静位移的基准解决方案。该方案考虑了结构的几何非线性、气动非线性以及风荷载的随机性，并采用迭代算法求解平衡方程，最终获得了较为精确和可靠的风致静位移结果。 该方案可以为悬索桥的抗风设计提供重要的理论支撑和数值参考。

未来的研究可以从以下几个方面展开：

• 考虑更复杂的桥梁结构形式，例如多跨悬索桥和斜拉桥。

• 改进风荷载模型，更精确地模拟风荷载的时空变化特性。

• 研究更有效的非线性求解算法，提高计算效率和精度。

• 将该方案扩展到风致振动分析，进行更全面的风工程研究。

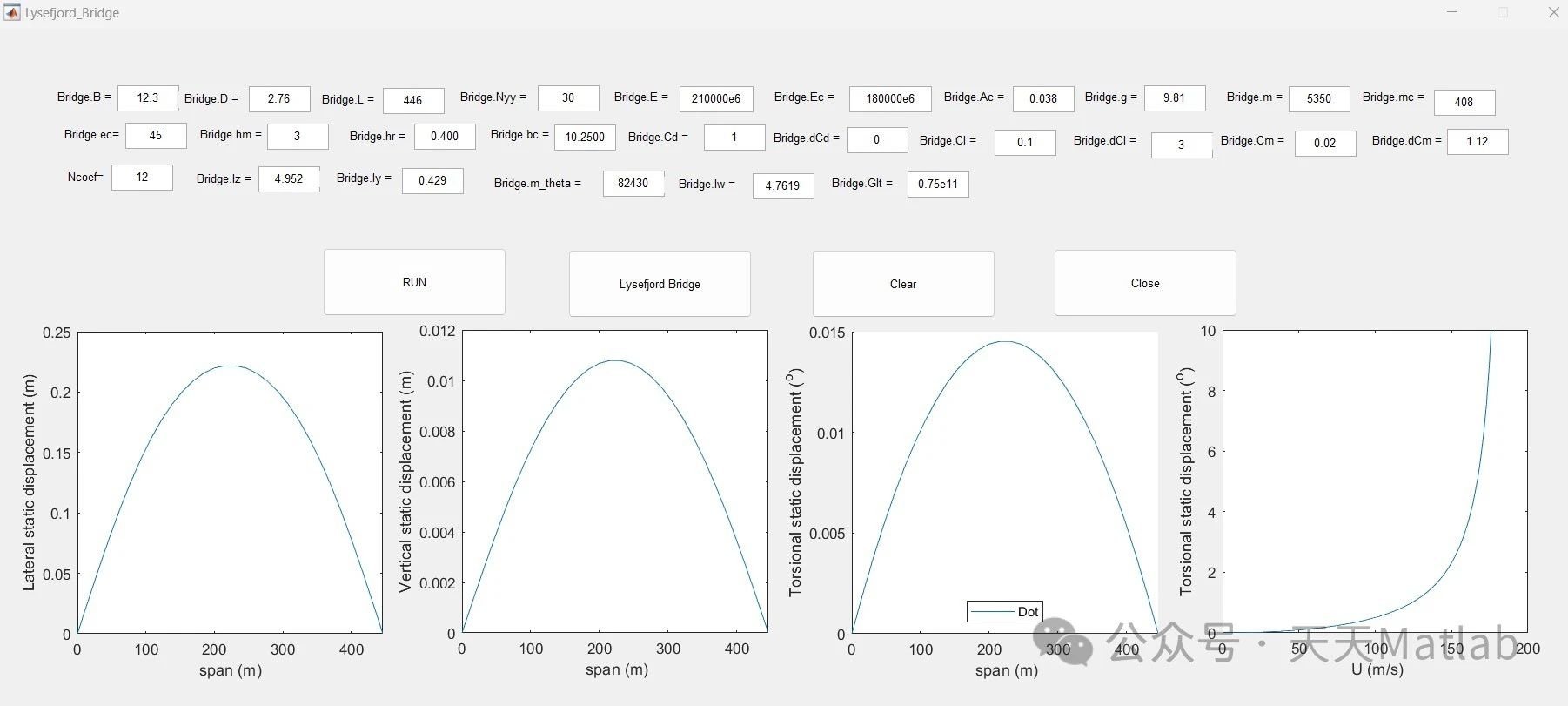

⛳️ 运行结果
