前言

        随着工业智能化的不断发展，UG二次开发的需求越来越多，也吸引了大批的二开从业人员，本人作为一名资深IT从业者（10年+）也毅然加入二次开发大军。

        然而，和流行IT行业（互联网、金融、医疗等）相比，工业智能化的门槛显得更高一点，专业的工业软件，相对封闭的开发理念和更小的开发圈子，让刚进入二开的从业者有点举步维艰。边学边整理，希望通过这系列文章的整理能给二开的生态增添一叶绿。

---

一、UI样式文件分析

1. 样式文件目录

目录位置：UGOPEN\SampleNXOpenApplications\\C++\BlockStyler\SelectionExample\SelectionExample.dlx

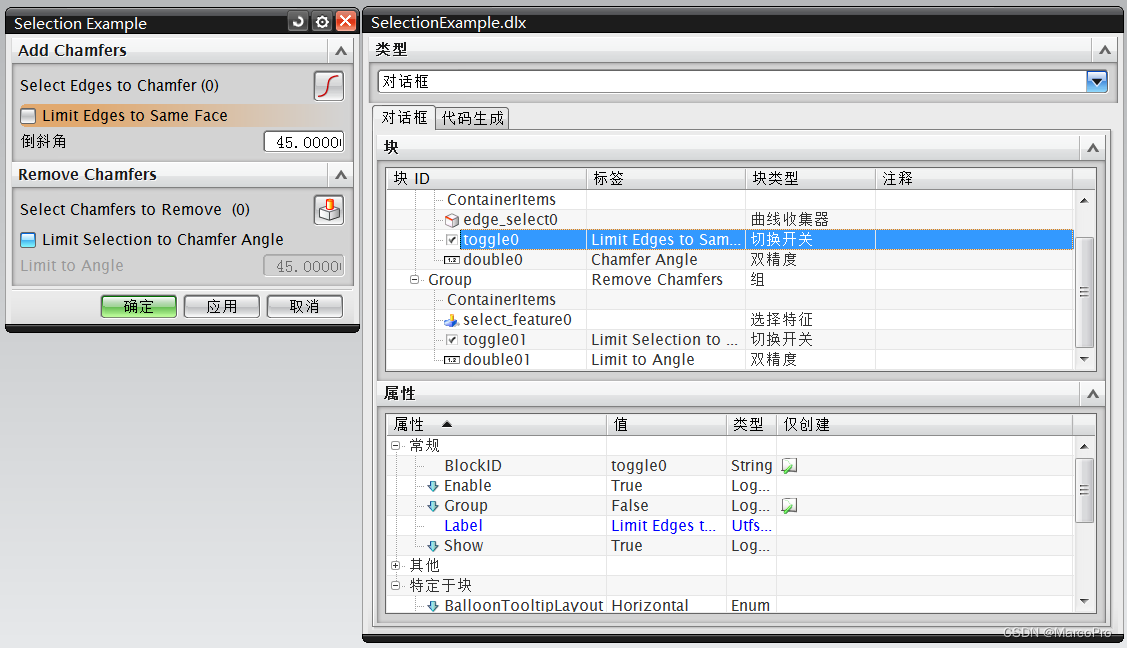

2. 样式文件导入预览

3. 样式文件解析

本实例主要用到的控件如下：曲线收集器、切换开关、选择特征、双精度

二、源码文件解析

1. 主程序分析

extern "C" DllExport void  ufusr(char *param, int *retcod, int param_len)
{
    try
    {
        theSelectionExample = new SelectionExample();
        // The following method shows the dialog immediately
        theSelectionExample->Show();
    }
    catch(exception& ex)
    {
        //---- Enter your exception handling code here -----
        SelectionExample::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());
    }
    delete theSelectionExample;
}

SelectionExample::SelectionExample()
{
    try
    {
        // Initialize the NX Open C++ API environment
        SelectionExample::theSession = NXOpen::Session::GetSession();
        SelectionExample::theUI = UI::GetUI();
        theDialogName = "SelectionExample.dlx";
        theDialog = SelectionExample::theUI->CreateDialog(theDialogName.c_str());
        // Registration of callback functions
        theDialog->AddApplyHandler(make_callback(this, &SelectionExample::apply_cb));
        theDialog->AddOkHandler(make_callback(this, &SelectionExample::ok_cb));
        theDialog->AddUpdateHandler(make_callback(this, &SelectionExample::update_cb));
        theDialog->AddFilterHandler(make_callback(this, &SelectionExample::filter_cb));
        theDialog->AddInitializeHandler(make_callback(this, &SelectionExample::initialize_cb));
        theDialog->AddDialogShownHandler(make_callback(this, &SelectionExample::dialogShown_cb));
    }
    catch(exception& ex)
    {
        std::string exceptionText = ex.what();
        throw;
    }
}

构造函数里，我们需要关注dlx文件加载，回调方法里面主要关注：提交方法apply_cb、更新方法update_cb、初始化方法initialize_cb。

2. 处理模块分析

2.1 初始化方法

void SelectionExample::initialize_cb()
{
    try
    {
        group0 = theDialog->TopBlock()->FindBlock("group0");
        edgeSelect = theDialog->TopBlock()->FindBlock("edge_select0");
        faceToggle = theDialog->TopBlock()->FindBlock("toggle0");
        angleDouble = theDialog->TopBlock()->FindBlock("double0");
        group01 = theDialog->TopBlock()->FindBlock("group01");
        chamferSelect = theDialog->TopBlock()->FindBlock("select_feature0");
        angleToggle = theDialog->
