一、UI样式文件分析

1. 样式文件目录

目录位置：$UGII_BASE_DIR\UGOPEN\SampleNXOpenApplications\C++\BlockStyler\EditExpression

2. 样式文件导入预览

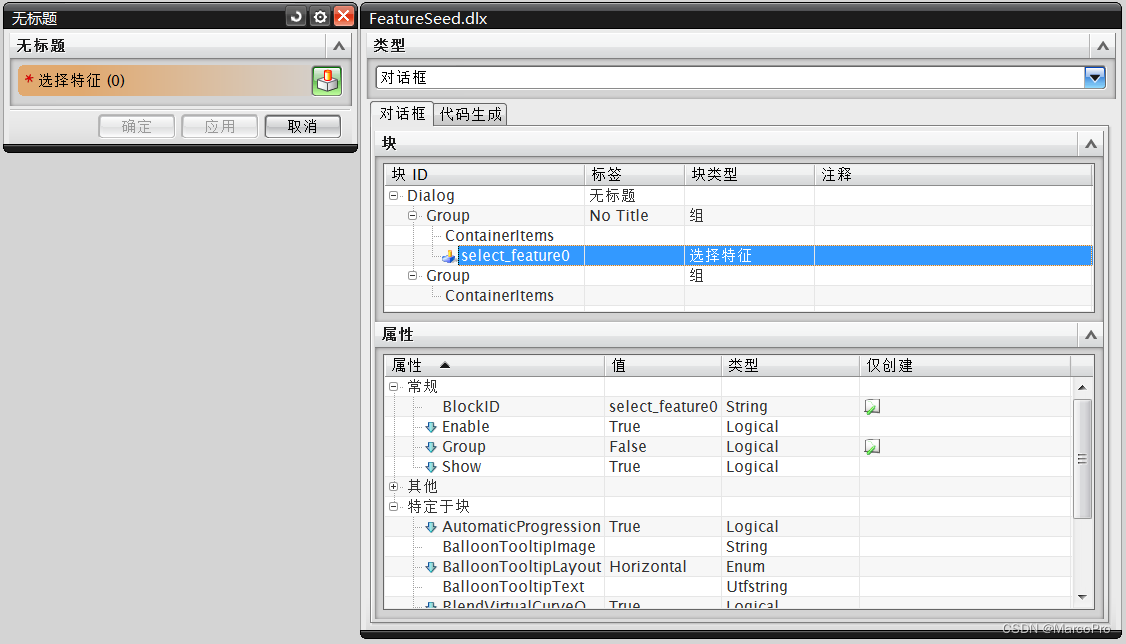

3. 样式文件解析

本实例主要用到的控件有：集列表、列表框、选择特征、双精度、字符串、按钮。

二、源码文件解析

1. 主程序分析

extern "C" DllExport void  ufusr(char *param, int *retcod, int param_len)
{
    try
    {
        theEditExpression = new EditExpression();
        // The following method shows the dialog immediately
        theEditExpression->Show();
    }
    catch(exception& ex)
    {
        //---- Enter your exception handling code here -----
        EditExpression::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());
    }
    delete theEditExpression;
}
EditExpression::EditExpression()
{
    try
    {
        // Initialize the NX Open C++ API environment
        EditExpression::theSession = NXOpen::Session::GetSession();
        EditExpression::theUI = UI::GetUI();
        theDialogName = "EditExpression.dlx";
        theDialog = EditExpression::theUI->CreateDialog(theDialogName.c_str());
        // Registration of callback functions
        theDialog->AddApplyHandler(make_callback(this, &EditExpression::apply_cb));
        theDialog->AddUpdateHandler(make_callback(this, &EditExpression::update_cb));
        theDialog->AddFilterHandler(make_callback(this, &EditExpression::filter_cb));
        theDialog->AddInitializeHandler(make_callback(this, &EditExpression::initialize_cb));
        theDialog->AddDialogShownHandler(make_callback(this, &EditExpression::dialogShown_cb));
    }
    catch(exception& ex)
    {
        throw;
    }
}

构造函数里，我们需要关注dlx文件加载，回调方法里面主要关注：提交方法apply_cb、更新方法update_cb、初始化方法initialize_cb。

2. 处理模块分析

2.1 初始化方法

void EditExpression::initialize_cb()
{
    try
    {
        GroupFeatureSelection = theDialog->TopBlock()->FindBlock("GroupFeatureSelection");
        FeatureList = dynamic_cast<NXOpen::BlockStyler::SetList* >(theDialog->TopBlock()->FindBlock("FeatureList"));
        GroupExpressionList = theDialog->TopBlock()->FindBlock("GroupExpressionList");
        ButtonGetExpressions = theDialog->TopBlock()->FindBlock("ButtonGetExpressions");
        ExpressionList = dynamic_cast<NXOpen::BlockStyler::ListBox* >(theDialog->TopBlock()->FindBlock("ExpressionList"));
        GroupExpression = theDialog->TopBlock()->FindBlock("GroupExpression");
        ExpressionName = theDialog->TopBlock()->FindBlock("ExpressionName");
        ExpressionValue = theDialog->TopBlock()->FindBlock("ExpressionValue");
        // User defined code
        newFeatCol.clear();
        newB
