verilog 2-16位长度的m序列发生器

m序列发生器

什么是m序列发生器

m序列发生器的概念在《数字电路》这门课里讲的比较详细了，这里就不给大家详细复习了。简而言之，长度为$k$的m序列发生器会产生周期为$2^k-1$的序列串，其中任取一个长度为$k$的序列总是不相同，并且一个周期内长度为$k$的序列遍历除了(000…0)_共k个0以外的全体序列。

如何实现m序列发生器

在Verilog里，我们采用长度为$k$的移位寄存器来实现m序列的发生，其中$k=4$的m序列发生器如下图所示：

可以看出，其反馈方程为$Q_0=Q_2\oplus Q_3$

如何得到m序列的反馈方程

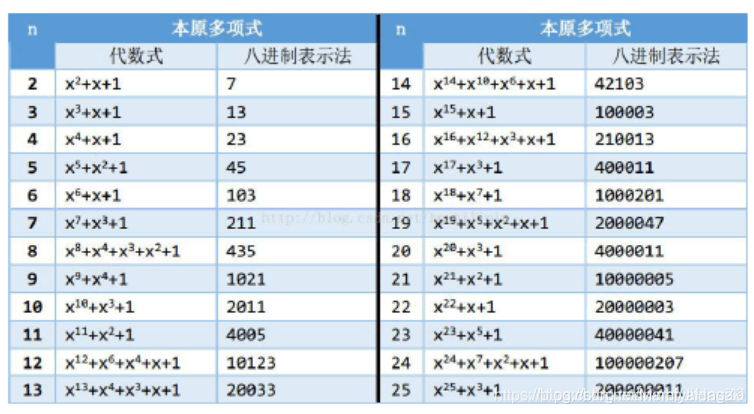

对于更一般的情形，我们想要找出反馈方程并不是那么平凡的事情。所幸的是，这一问题可以用近世代数里的本原多项式这一概念来解决，前人已经为我们制作出了$k\le 25$的反馈方程的表格（值得注意的是，最小本原多项式并不是唯一的），具体内容可以参考链接¹ 。由于这并不是我们的重点，此处略去。我们将目光集中在这个图上，下图也是搬运自链接¹：

本原多项式可以指导我们构造反馈方程。具体而言，对于长度为$n$的m序列，除了$x^n$外，只要存在$x^p$系数为1，那么$Q_{n-1-p}$就参与异或。

以$k=14$为例，本原多项式为$x^{14}+x^{10}+x^6+x+x^0$，其中$x^0$代表$Q_{13}$、$x^1$代表$Q_{12}$、$x^6$代表$Q_7$、$x^{10}$代表$Q_3$，$x^{14}$丢掉不看。

可以用这段Python小程序校验一下本原多项式是否是正确的：

length = 8  # m序列长度为len，周期为"2^len - 1"
M_poly = [7,5,4,3]  # 本原多项式x^3+x+1

M_xor = [0] * length
for i in M_poly:
    M_xor[length-1-i] = 1

M_series = [1] * length
ALL_M_series = []


for i in range(2**length-1):
    temp = 0
    for j in range(length):
        temp = temp + M_xor[j]*M_series[j]
    M_series.append(temp%2)
    del M_series[0]
    ALL_M_series.append(''.join([str(i) for i in M_series]))

print(2**length-1)
# print(ALL_M_series)
# print(set(ALL_M_series))
print((len(ALL_M_series)==len(set(ALL_M_series))))

用Verilog写m序列发生器及其testbench

m序列发生器（2-16位）

module M_series#(
		parameter		len = 4  // parameter range from 2 to 16
	)
	(
		input wire 		clk,
		input wire 		rst_n,
		output wire 	Q
    );

	reg[(len-1):0] Q_r;

	assign Q = Q_r[(len-1)];

	always @(posedge clk or negedge rst_n) begin

		if (rst_n == 0) begin  // negedge reset
			Q_r <= ~(0);
		end

		else begin
			Q_r <= Q_r<<1;  // shift reg
			case(len)
				2 : Q_r[0] <= Q_r[1]^Q_r[0];
				3 : Q_r[0] <= Q_r[2]^Q_r[1];
				4 : Q_r[0] <= Q_r[3]^Q_r[2];
				5 : Q_r[0] <= Q_r[4]^Q_r[2];
				6 : Q_r[0] <= Q_r[5]^Q_r[4];
				7 : Q_r[0] <= Q_r[6]^Q_r[3];
				8 : Q_r[0] <= Q_r[7]^Q_r[5]^Q_r[4]^Q_r[3];
				9 : Q_r[0] <= Q_r[8]^Q_r[4];
				10: Q_r[0] <= Q_r[9]^Q_r[6];
				11: Q_r[0] <= Q_r[10]^Q_r[8];
				12: Q_r[0] <= Q_r[11]^Q_r[10]^Q_r[7]^Q_r[5];
				13: Q_r[0] <= Q_r[12]^Q_r[11]^Q_r[9]^Q_r[8];
				14: Q_r[0] <= Q_r[13]^Q_r[12]^Q_r[7]^Q_r[3];
				15: Q_r[0] <= Q_r[14]^Q_r[13];
				16: Q_r[0] <= Q_r[15]^Q_r[14]^Q_r[12]^Q_r[3];
				default: Q_r[0] <= Q_r[0];
			endcase
		end

	end

endmodule

testbench

//~ `New testbench
`timescale  1ns / 1ns

module tb_M_series;

// M_series Parameters
parameter PERIOD = 10;
parameter M_len = 5;

// M_series Inputs
reg   clk                                  = 0 ;
reg   rst_n                                = 1 ;

// M_series Outputs
wire  Q                                    ;


initial
begin
    forever #(PERIOD/2)  clk=~clk;
end

M_series #(
    .len ( M_len ))
 u_M_series (
    .clk                     ( clk     ),
    .rst_n                   ( rst_n   ),

    .Q                       ( Q       )
);


initial
begin

    #(PERIOD*2) rst_n  =  0;
    #(PERIOD*2) rst_n  =  1;

	#(PERIOD*100)

    $finish;
end

endmodule

仿真波形

---
