六、去耦设计

已于 2024-07-25 18:26:50 修改
阅读量254 收藏 3
点赞数 1
CC 4.0 BY-SA版权
分类专栏： EMC 文章标签： 单片机 硬件工程 嵌入式硬件 stm32 arm
于 2022-11-28 23:13:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Malqaq/article/details/128040224
本文探讨了电子工程中元器件的选择原则，强调从功能出发而非仅考虑电磁兼容（EMC）。建议在关键部位增加电感以减少影响，并指出电容大小与谐振频率的关系。同时，指出现电流方向一致性可能导致寄生电感增加，降低去耦效果。提出了两种元器件的布局方式以优化设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


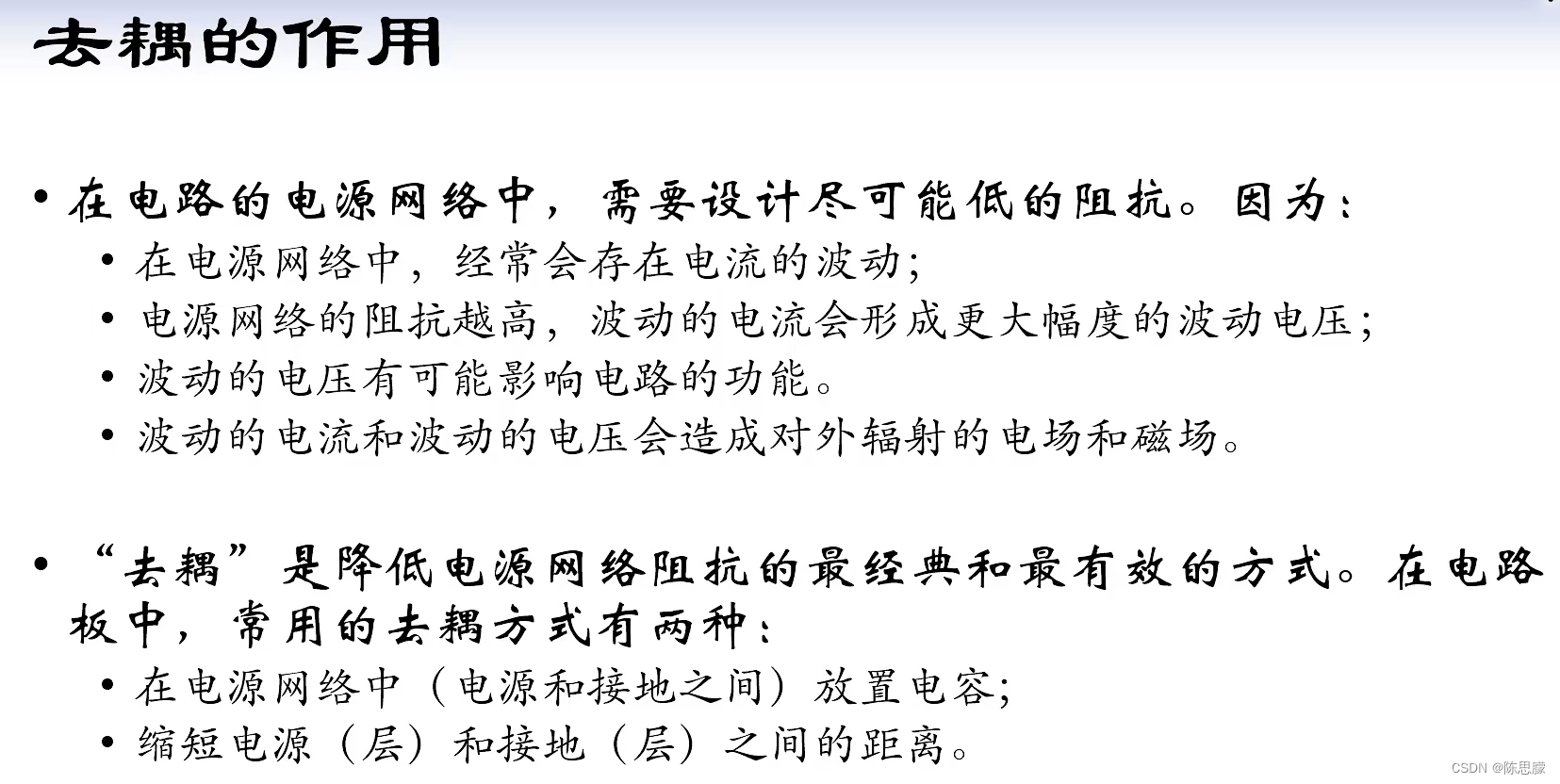

在这里插入图片描述
在这里插入图片描述

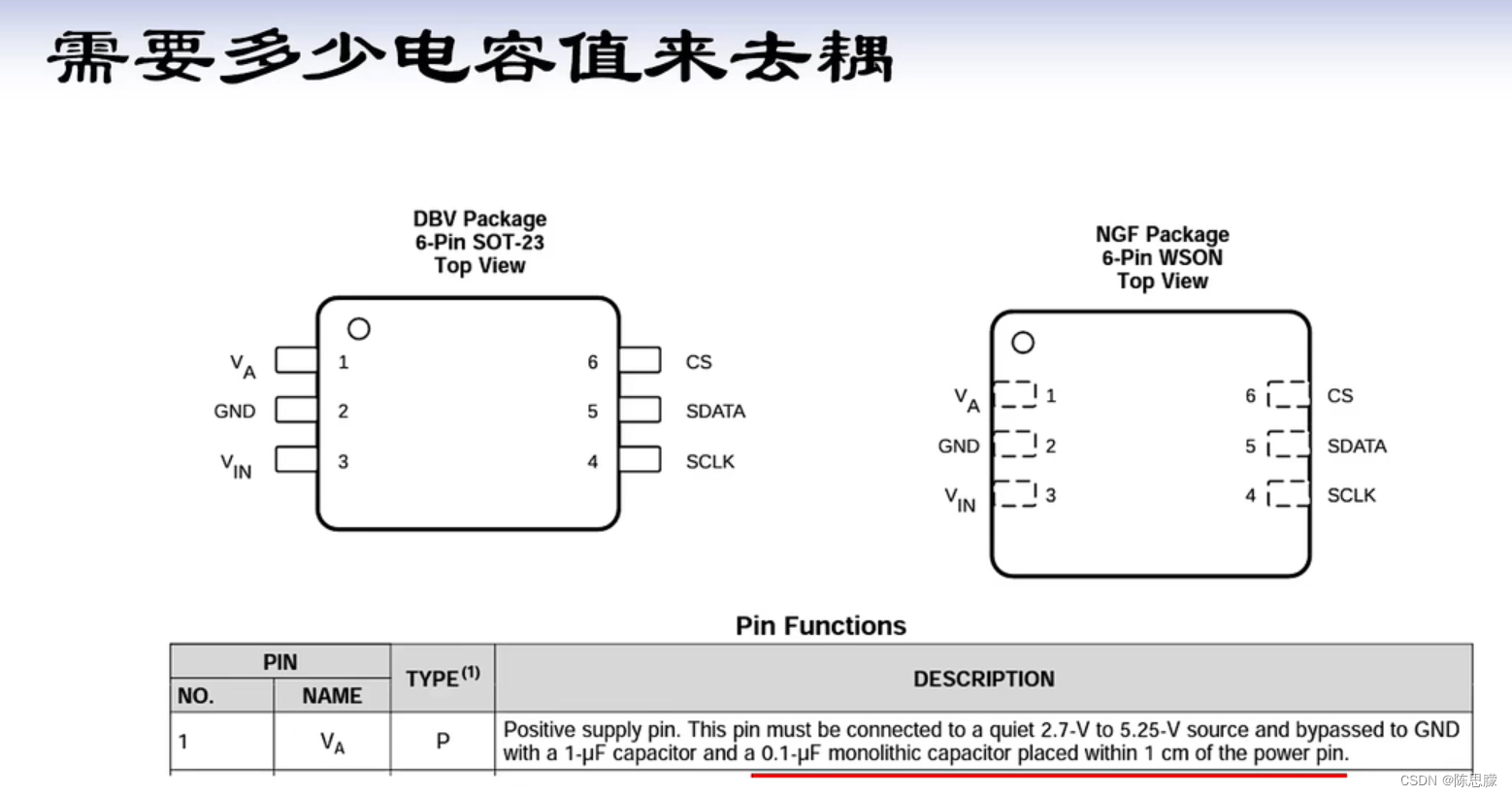

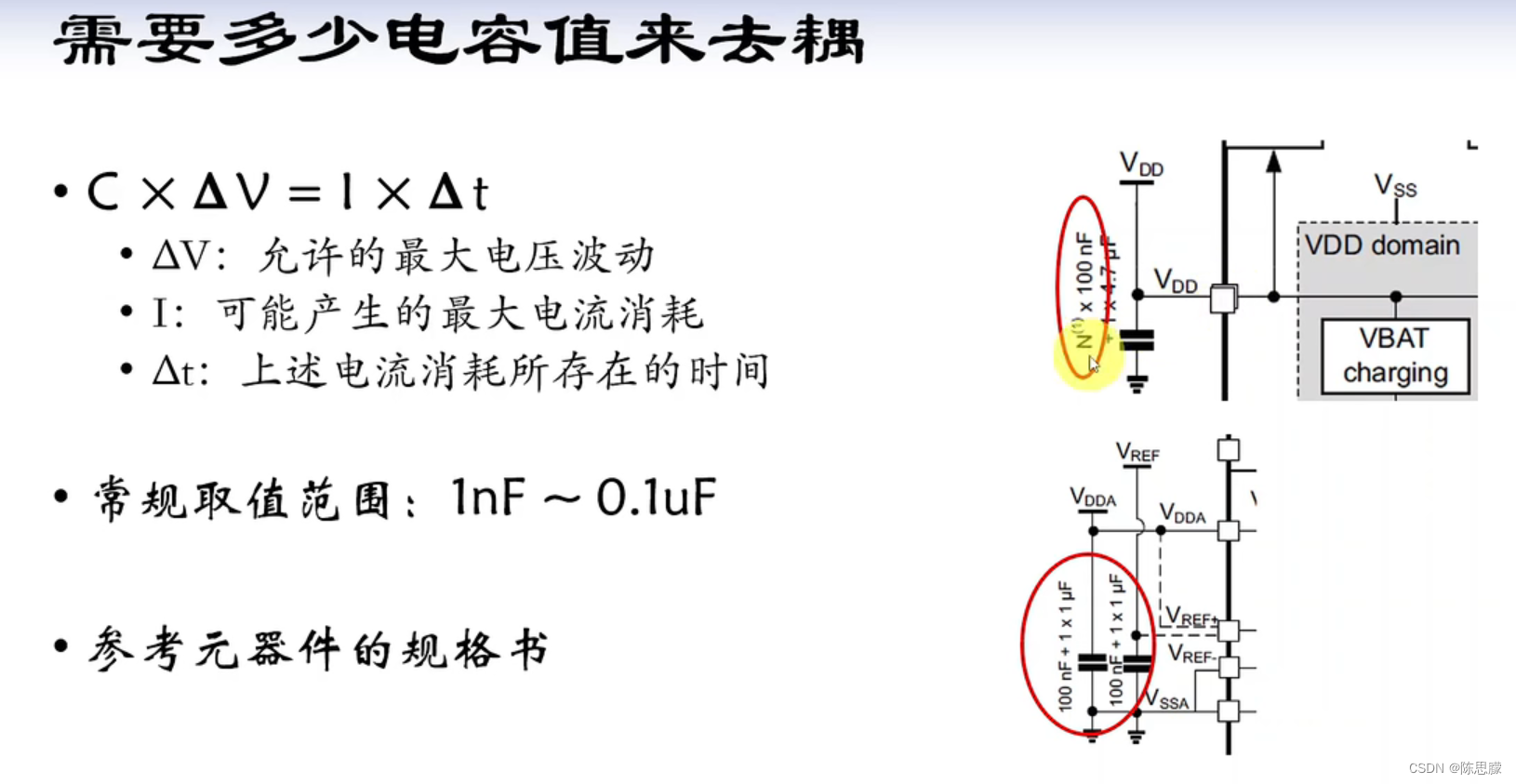

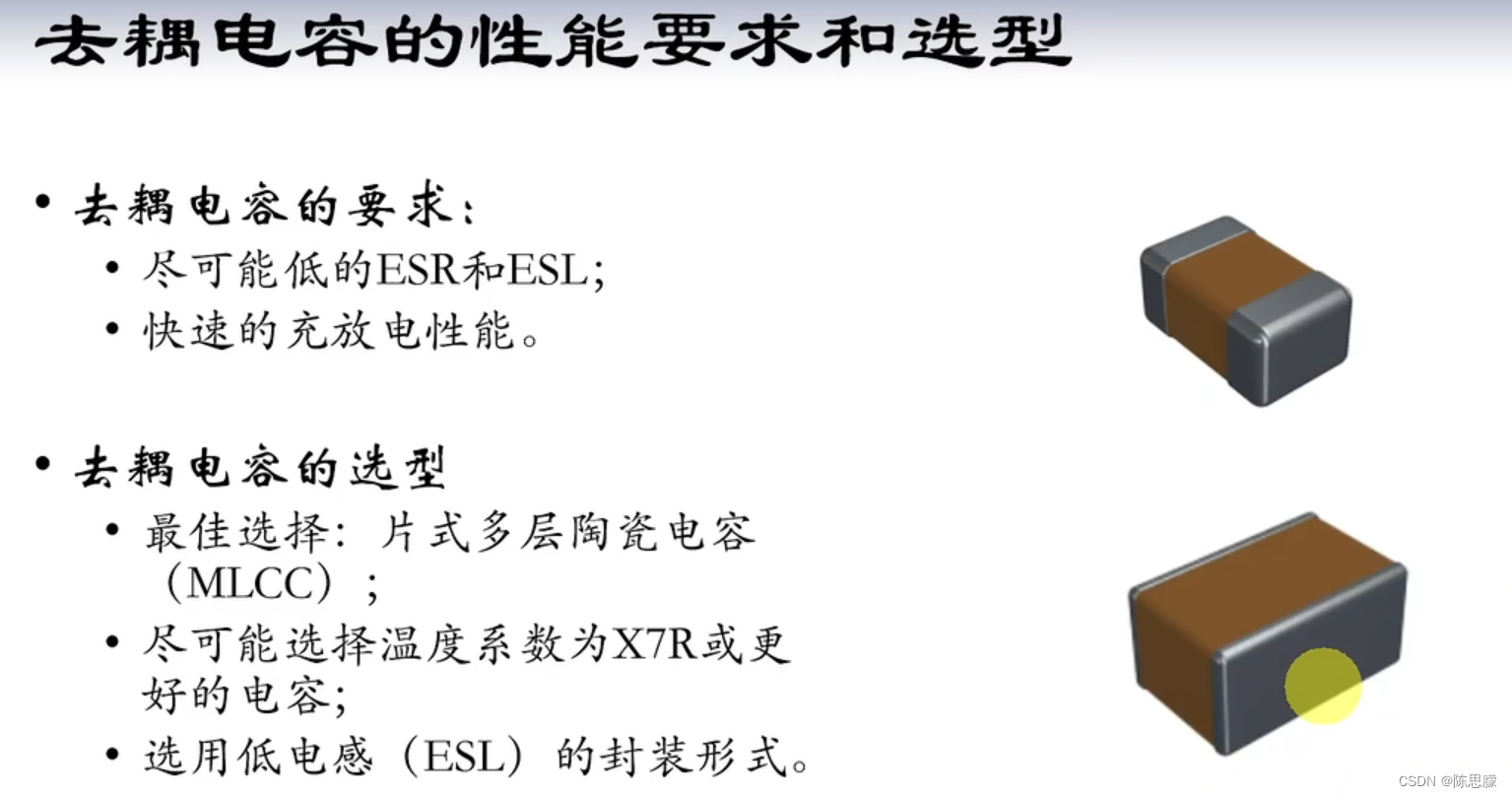

一般都根据经验法则，或者元器件规格书选择
在这里插入图片描述

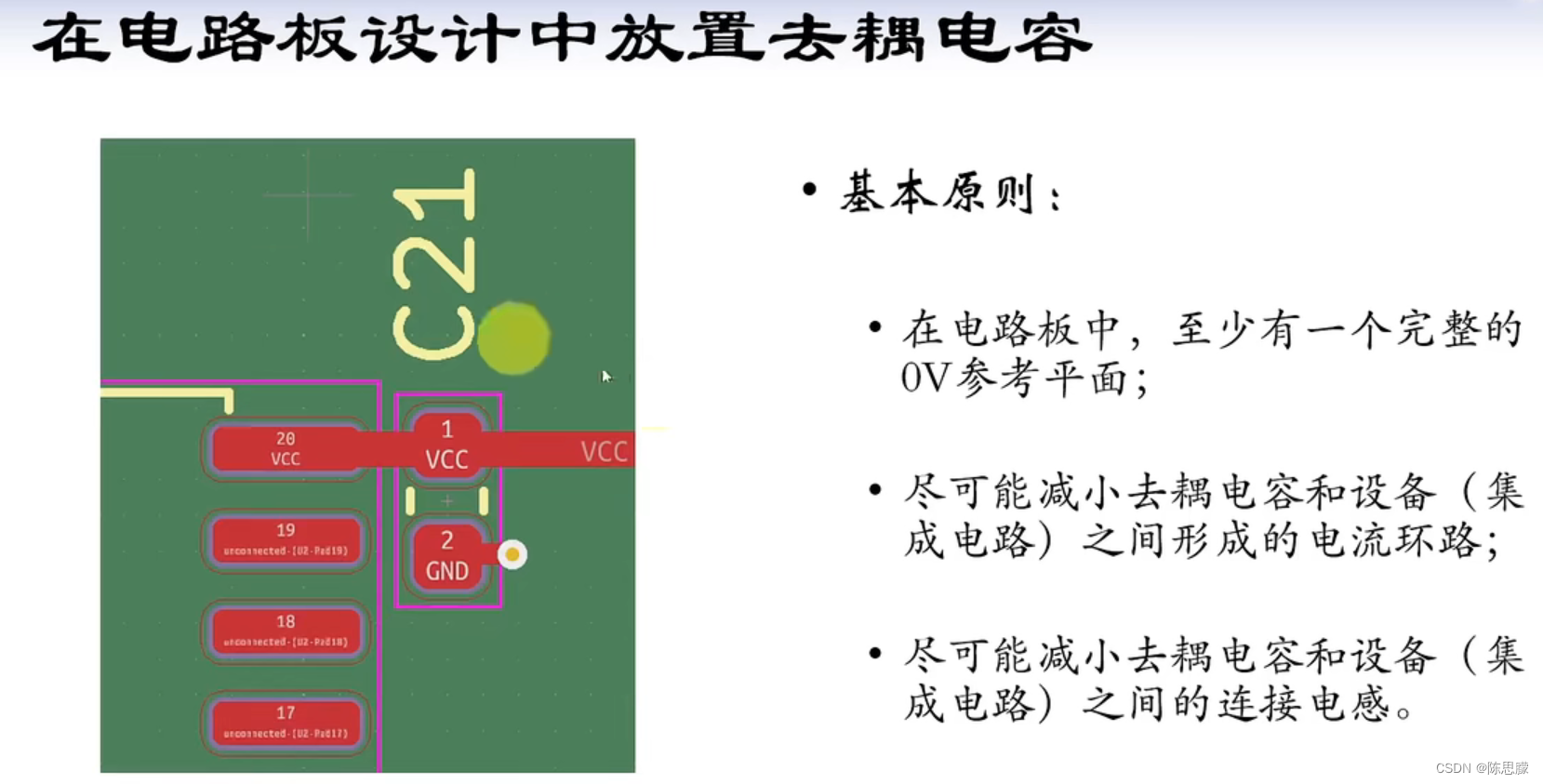

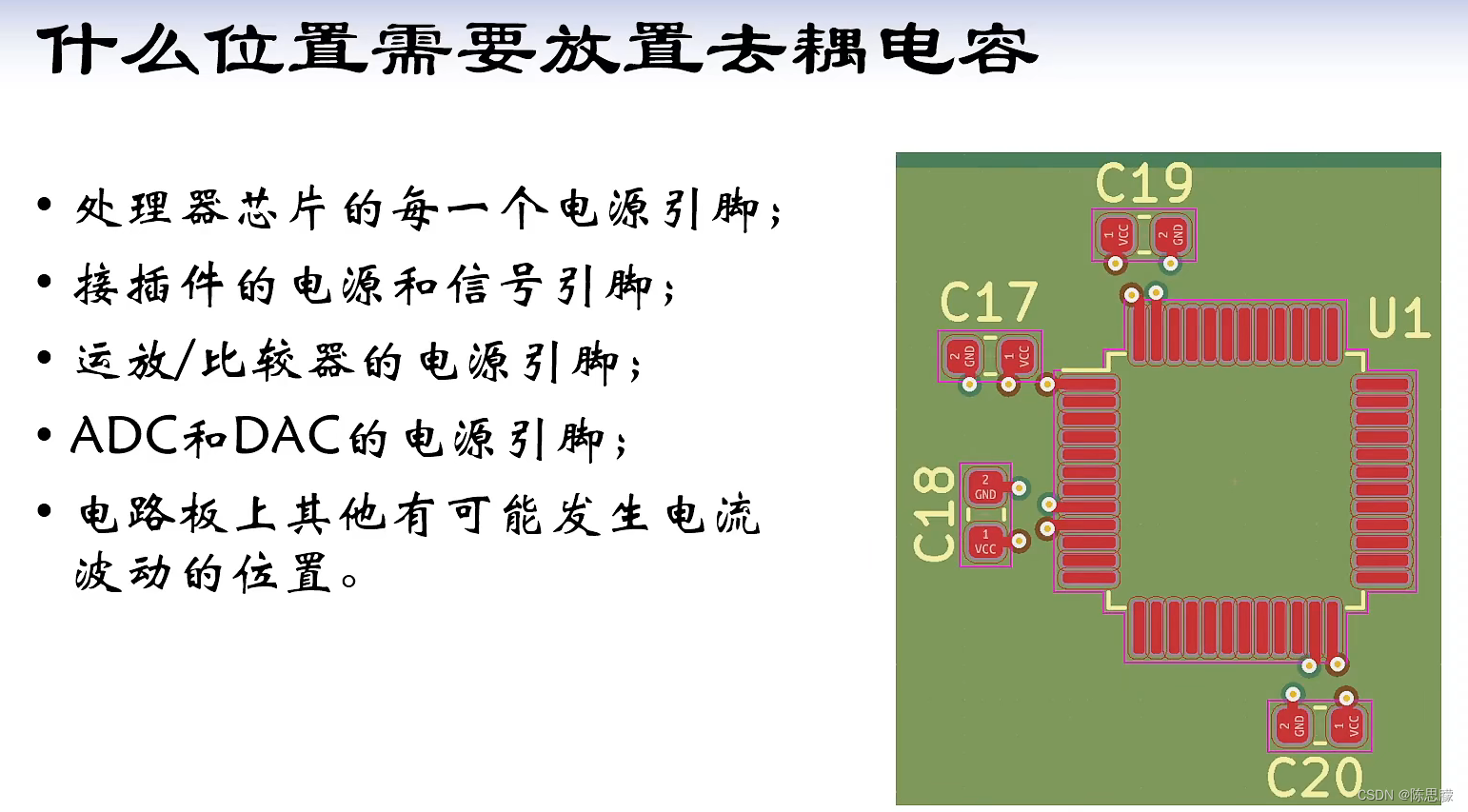

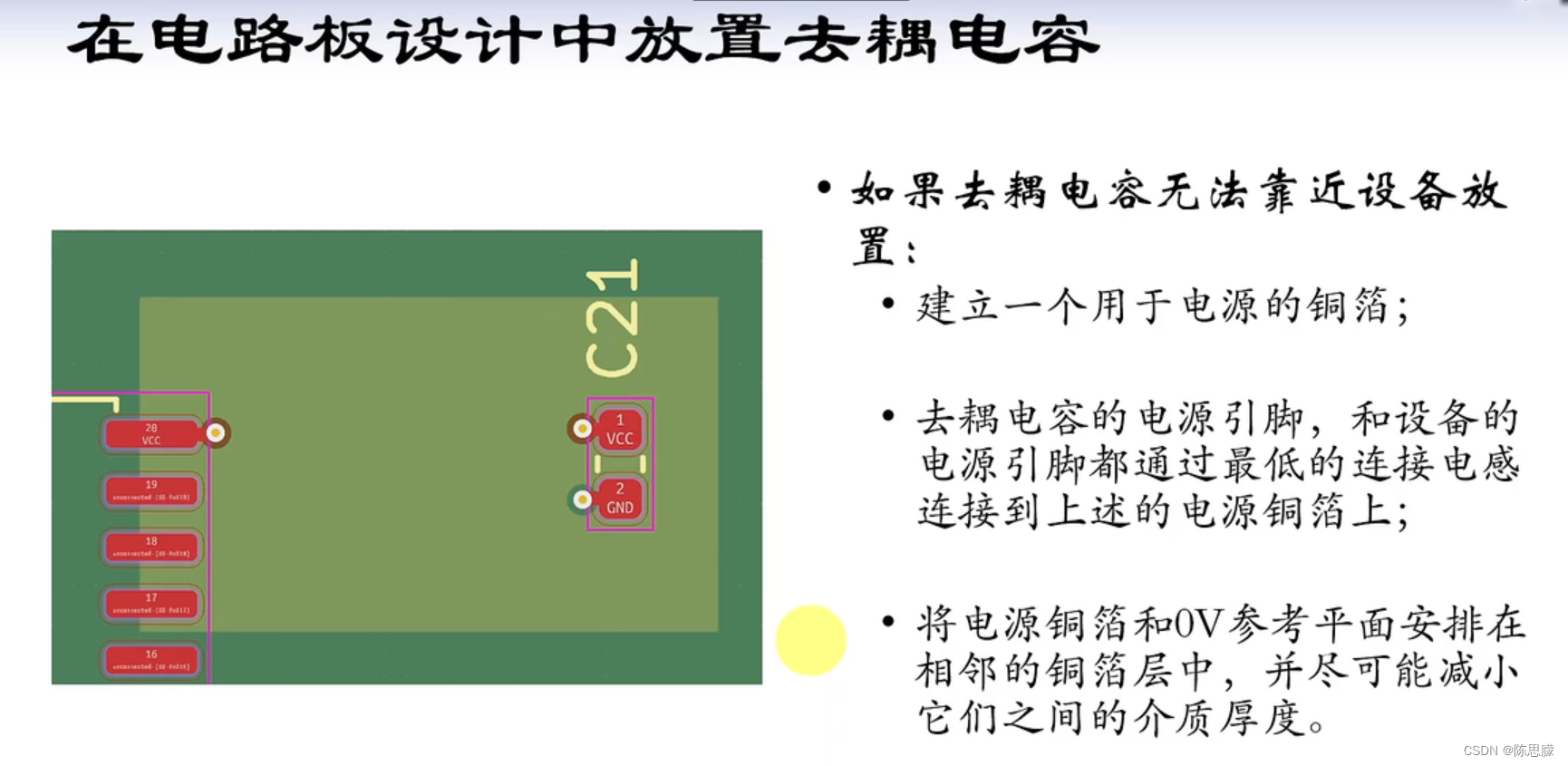

推荐值都是从功能出发，不是从EMC出发，关键部分可以多放置一个位置
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

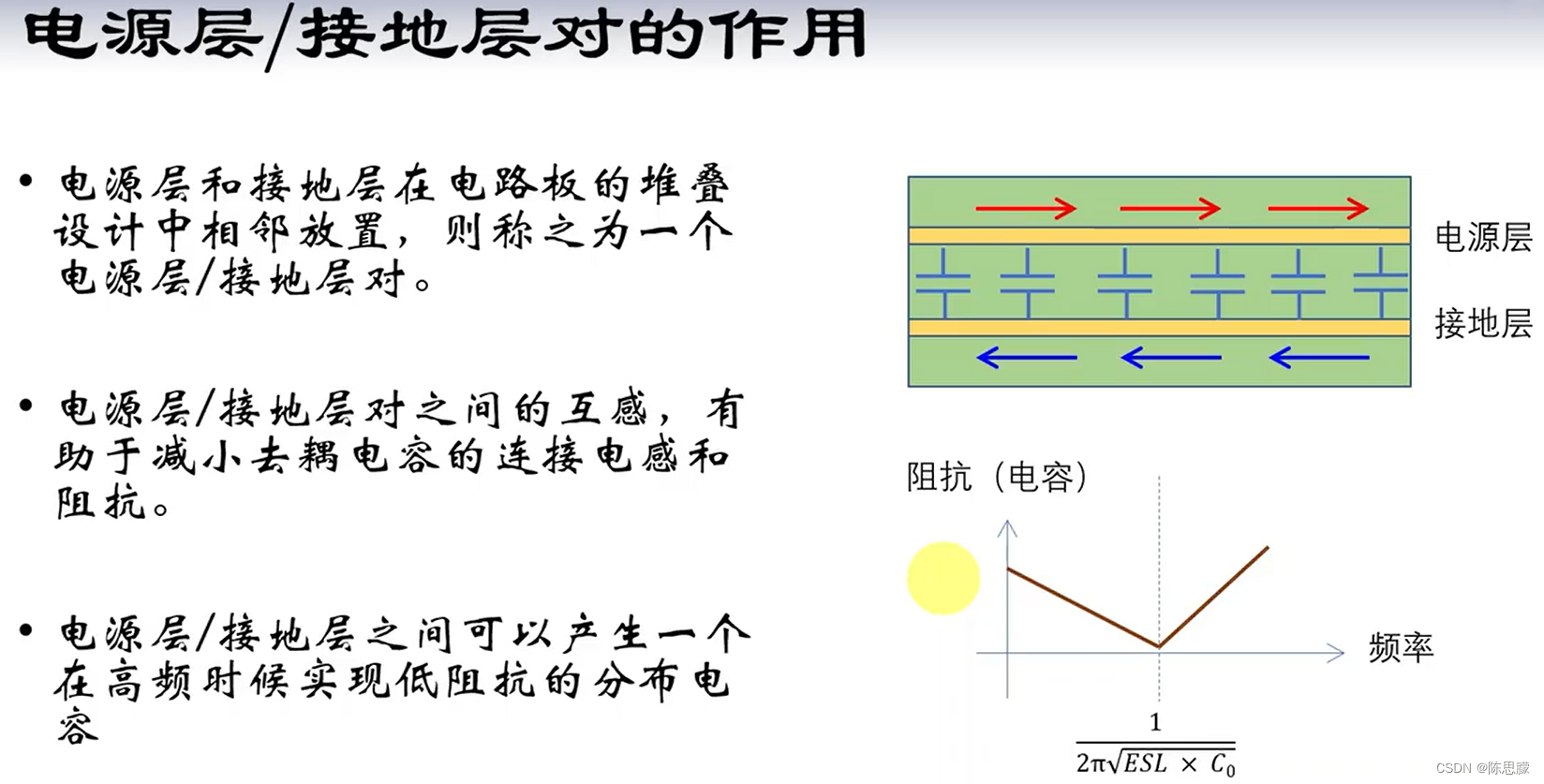

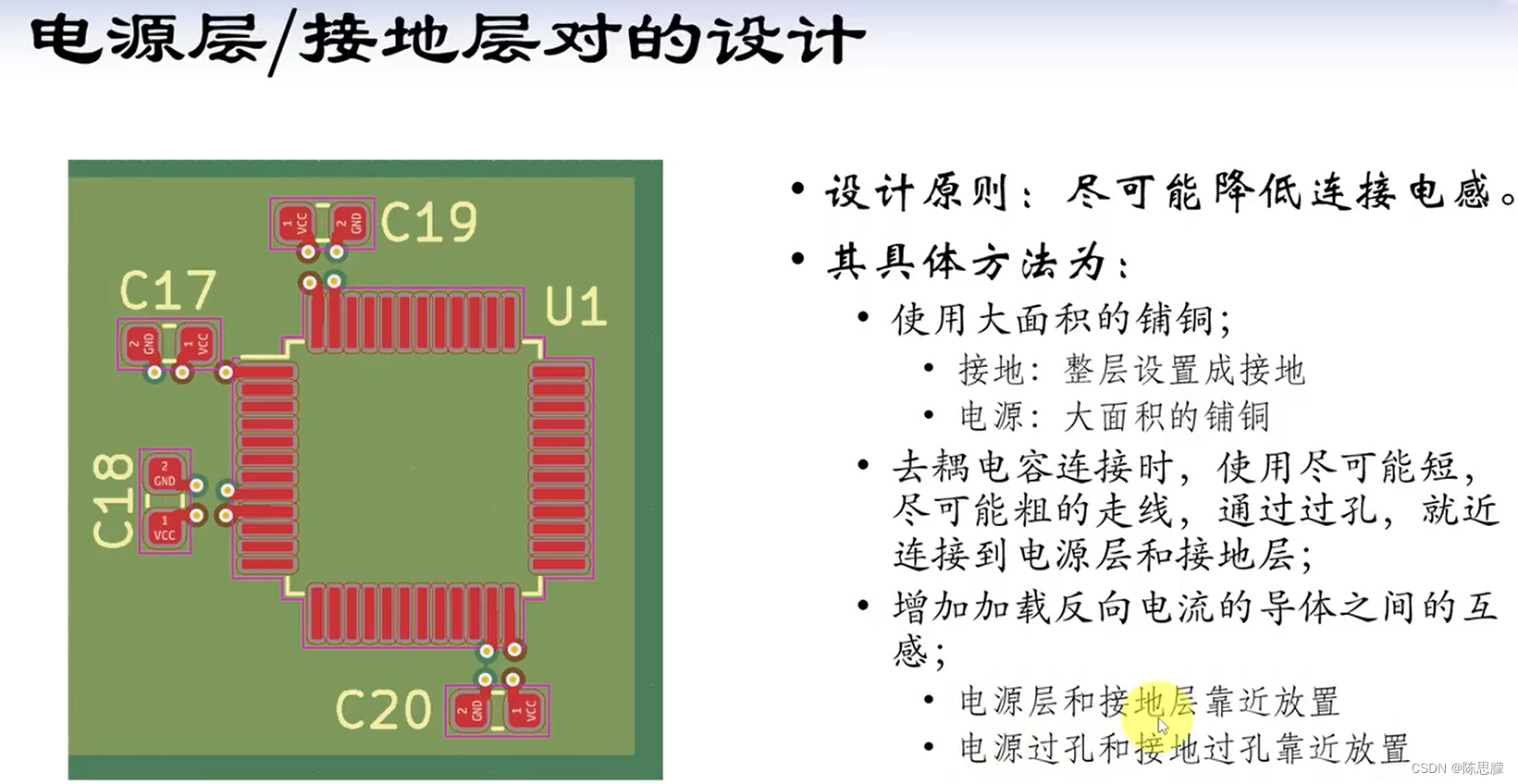

相邻是加大电感，通过互感消除影响
在这里插入图片描述

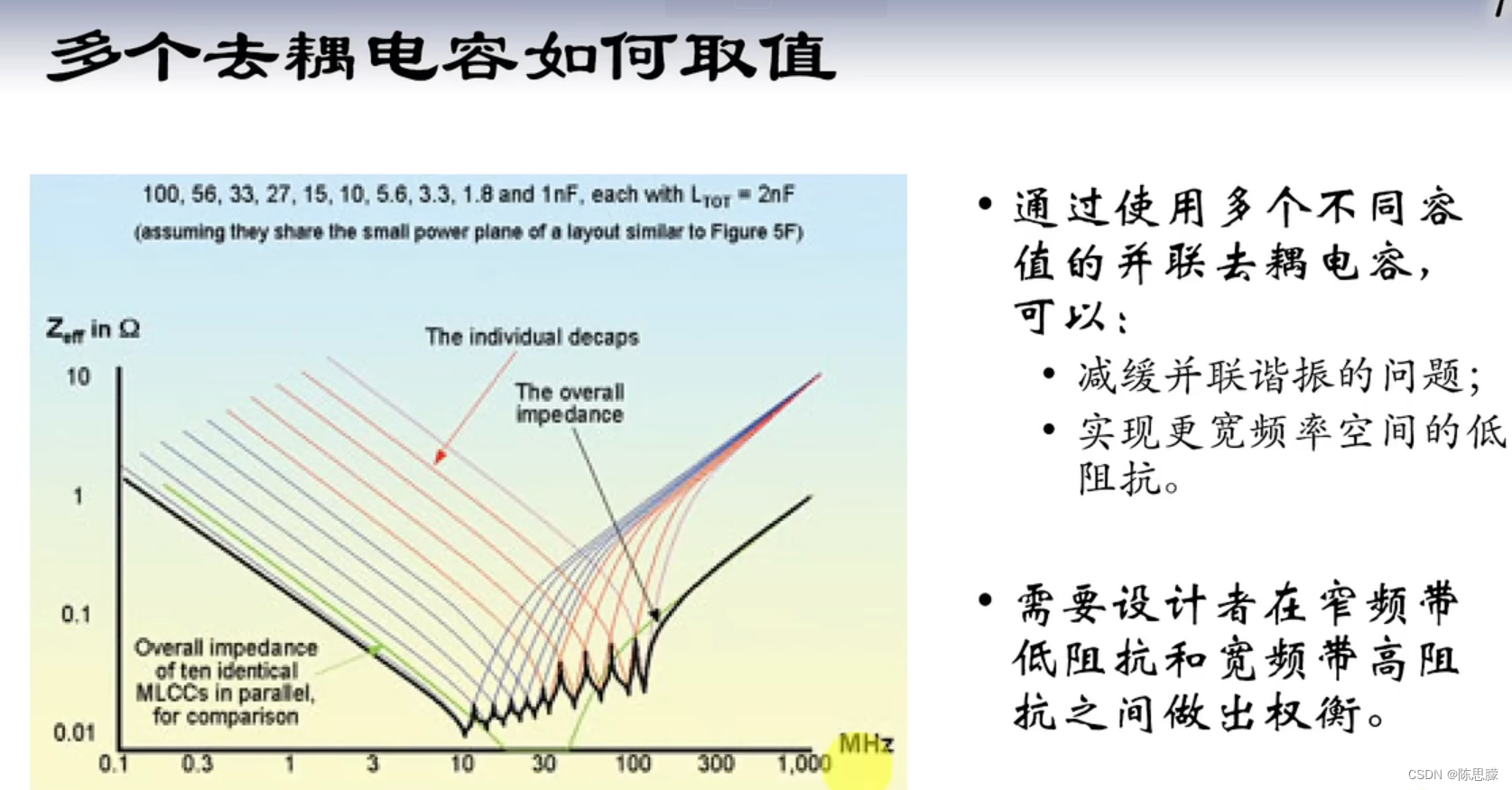

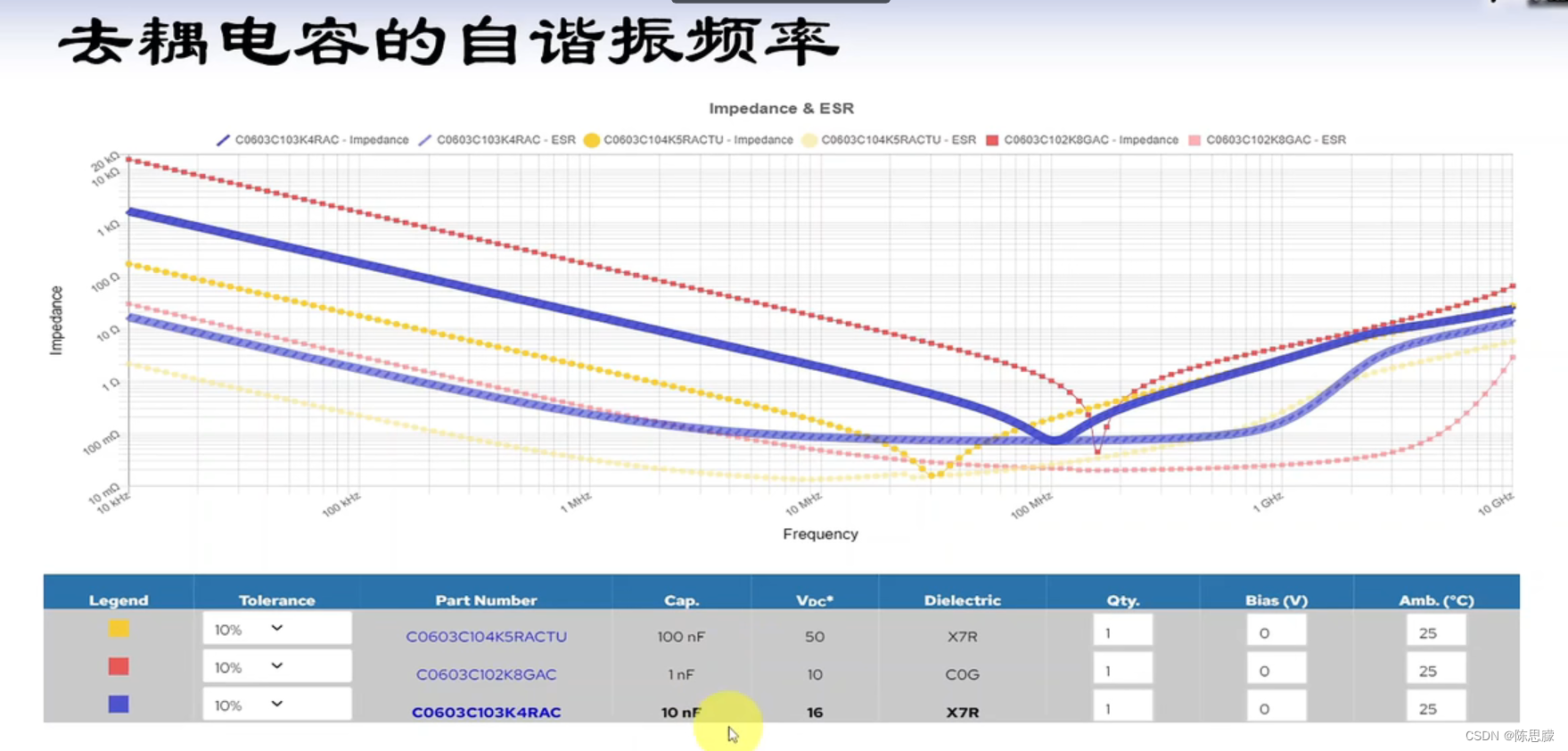

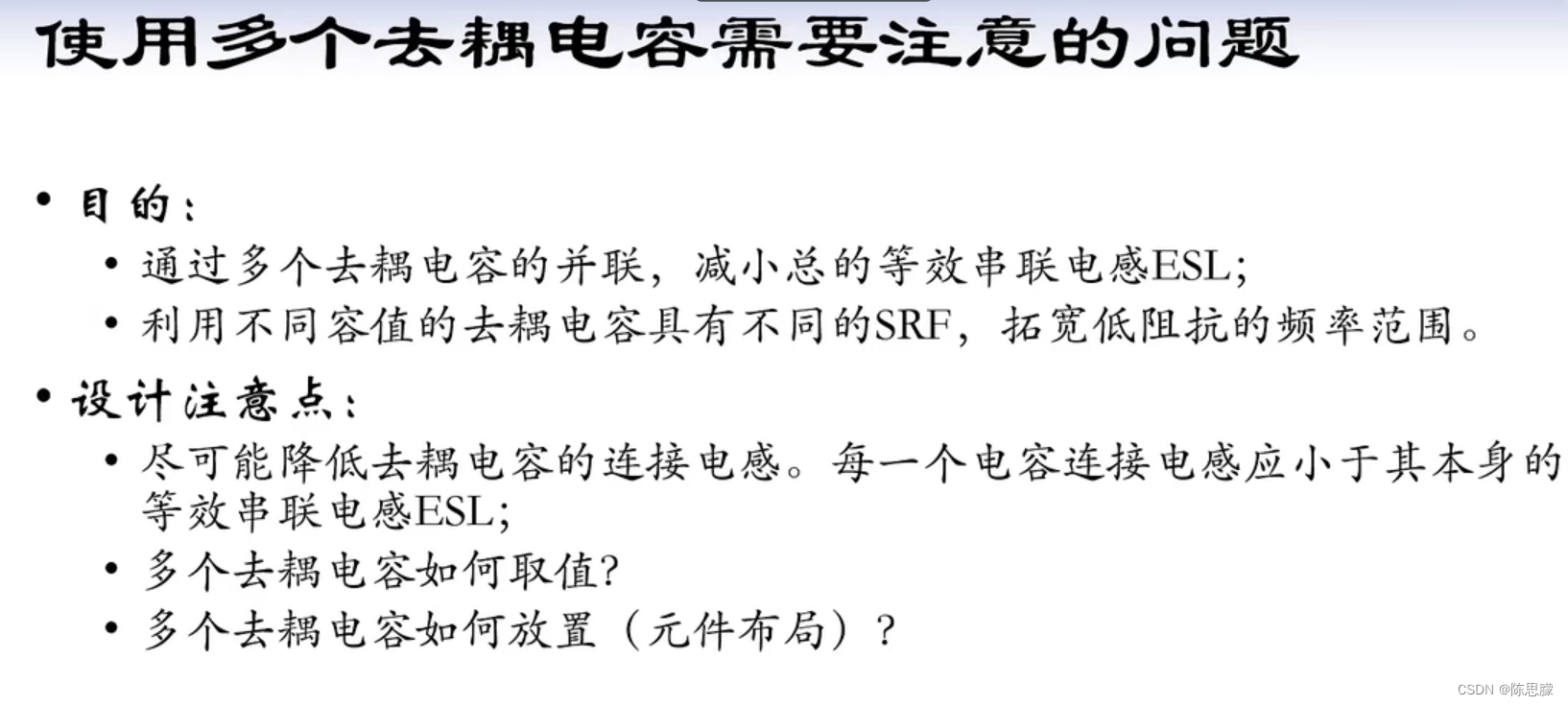

电容越大，谐振频率越低
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

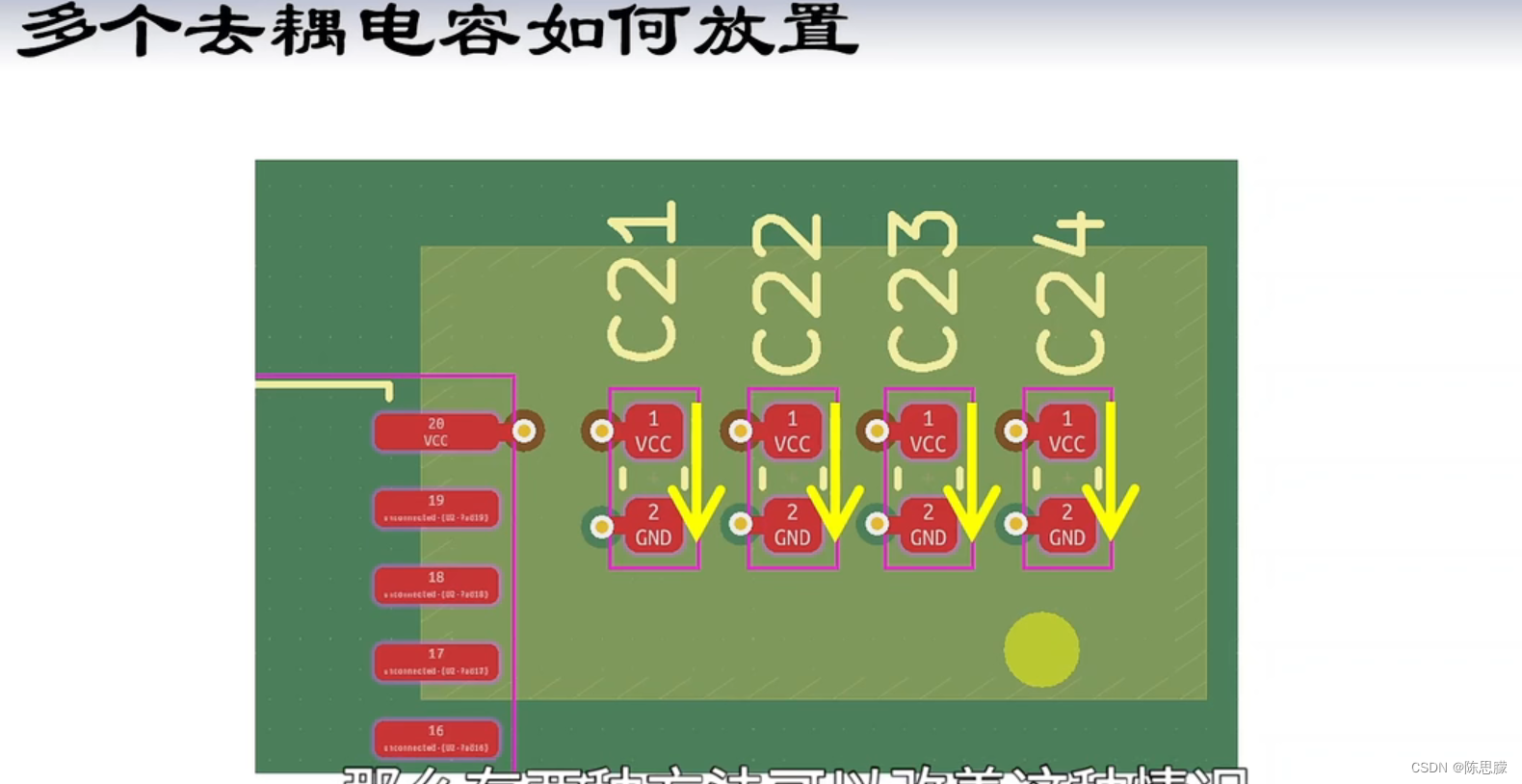

所有电流方向相同，会增大寄生电感，减小去耦效果
在这里插入图片描述

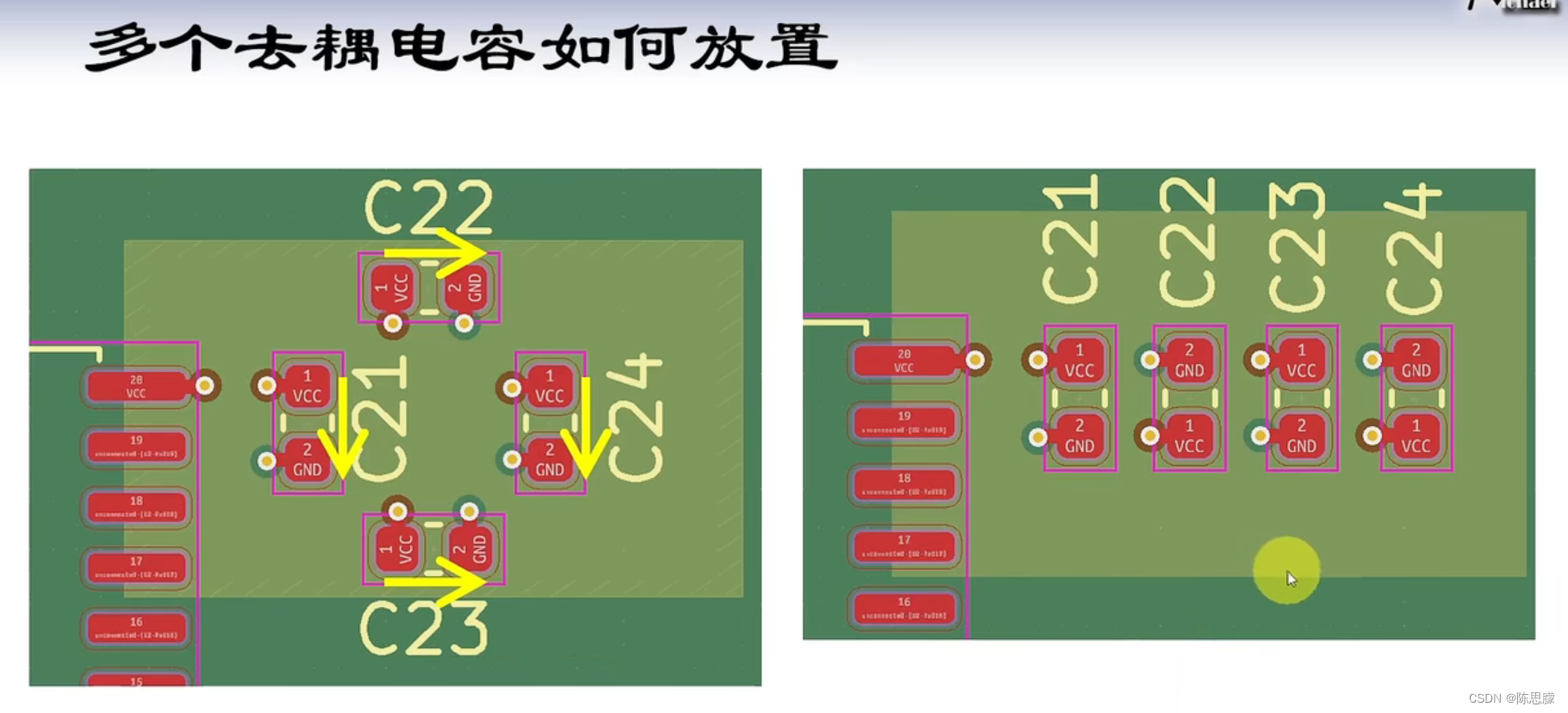

可使用这两种摆放方式
在这里插入图片描述
在这里插入图片描述
