1.1 总体设计
1.1.1 概述
同步动态随机存取内存（synchronous dynamic randon-access menory，简称SDRAM）是有一个同步接口的动态随机存取内存（DRAM）。通常DRAM是有一个异步接口的，这样它可以随时响应控制输入的变化。而SDRAM有一个同步接口，在响应控制输入前会等待一个时钟信号，这样就能和计算机的系统总线同步。时钟被用来驱动一个有限状态机，对进入的指令进行管线操作。这使得SDRAM与没有同步接口的异步DRAM相比，可以有一个更复杂的操作模式。
管线意味着芯片可以在处理完之前的指令前，接受一个新的指令。在一个写入的管线中，写入命令在另一个指令执行完之后可以立刻执行，而不需要等到数据写入存储队列的时间。在一个读取的流水线中，需要的数据在读取指令发出之后固定数量的时钟频率后到达，而这个等待的过程可以发出其他附加指令。这种延迟被称为等待时间（Latency），在为计算机购买内存时是一个很重要的参数。
SDRAM之所以称为DRAM就是因为他要不断进行刷新才能保留住数据，因为刷新是DRAM最重要的操作。那么要隔多长时间重复一次刷新，目前公认的标准是，存储体中电容的数据有效保存期上限是64ms，也就是每一行刷新的循环周期是64ms。
SDRAM是多Bank结构，例如在一个具有两个Bank的SDRAM模组中，其中一个Bank在进行预充电期间，另一个Bank却马上可以被读取，这样当进行一次读取后，又马上读取已经预充电Bank的数据时，就无需等待而是可以直接读取了，这也就大大提高了存储器的访问速度
1.1.2 设计目标
设计SDRAM读写控制器来控制开发板上的一片SDRAM进行读写数据的操作，具体功能要求如下：
1.SDRAM的读写分别由两个按键进行控制，每按下一次，就会产生一个读使能或者写使能；
2.SDRAM读写模式为全页突发模式，每次写入某个Bank512个数据，在读此Bank的时候，也应该读出相同的512个数据；
3.SDRAM读写地址都是从地址0开始；
4.通过一个按键控制读写SDRAM的Bank地址，按键每按下一次，Bank地址加1。

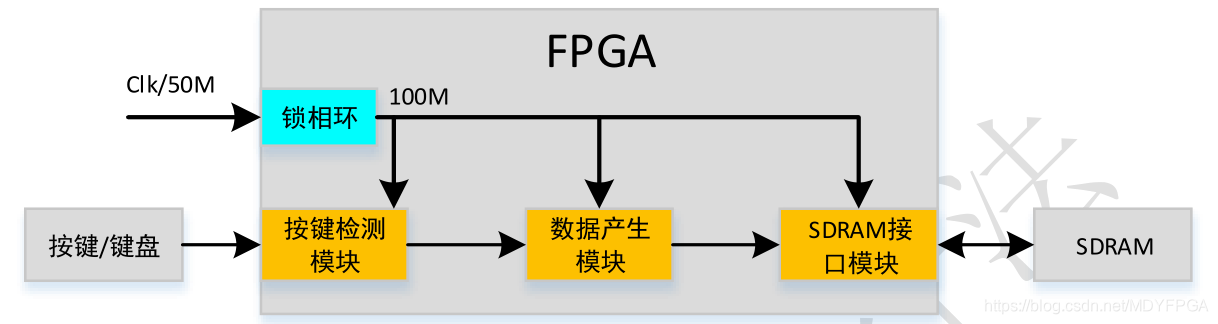

1.1.3 系统结构框图
系统结构框图如下图一所示：
图一
1.1.4 模块功能
按键检测模块实现功能
1、将外来异步信号打两拍处理，将异步信号同步化。
2、实现20ms按键消抖功能。
3、实现矩阵键盘或者普通案件的检测功能，并输出有效按键信号。
锁相环
1、产生工程所需要的100M时钟。
数据产生模块实现功能
1、通过按键控制产生读/写请求。
2、通过按键控制Bank地址选择。
3、产生地址和写数据。
SDRAM接口模块实现功能
1、接收上游模块发送的读/写请求、Bank地址、行地址和写数据，产生SDRAM的控制时序。
1.1.5 顶层信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| clk | I | 1 | 系统工作时钟 50M |
| rst_n | I | 1 | 系统复位信号，低电平有效 |
| Key | I | 4 | 4位按键信号，开发板按键为矩阵键盘时，不需要该信号 |
| Key_col | I | 4 | 4位矩阵键盘列信号，默认高电平，开发板按键为普通按键时，不需要该信号 |
| Key_row | O | 4 | 4位矩阵键盘行信号，默认低电平，开发板按键为普通按键时，不需要该信号 |
| dq | I/O | 16 | SDRAM数据总线，既能作为数据输出，也能作为数据输入。 |
| cke | O | 1 | SDRAM时钟使能信号，决定是否启用clk输入，为高电平时，时钟有效。 |
| cs | O | 1 | SDRAM片选信号，决定设备内是否启用命令输入，当cs为低时启用，当cs为高时禁用命令输入。 |
| ras | O | 1 | 行地址选通信号，低电平有效 |
| cas | O | 1 | 列地址选通信号，低电平有效 |
| we | O | 1 | 写使能信号，低电平有效 |
| dqm | O | 2 | 数据掩码，控制I/O的高低字节，低电平有效。例如：2’b10，表示数据高字节无效，低字节有效。 |
| sd_addr | O | 13 | SDRAM地址信号。 |
| sd_bank | O | 2 | Bank地址选择信号，通过该信号决定哪个Bank正处于激活、读、写、预充电等命令期间。 |
| sd_clk | O | 1 | SDRAM输入时钟，除cke外，SDRAM的所有输入与该引脚的上升沿同步获得。 |
1.1.6 三态门
由于SDRAM只有一条数据总线，虽然可以既当作输入，又当作输出来用，但是输入和输出是不能同时进行的，因此需要在工程的顶层设计中采用三态门。代码如下：
关于三态门详细的介绍可以看明德扬《FPGA至简设计原理与应用》书中的第一篇第三章5.2.4高阻态一节。
【FPGA至简设计原理与应用】书籍连载03 第一篇FPGA基础知识第三章硬件描述语言Verilog
1.1.7 参考代码
下面是使用工程的顶层代码：
1.module sdram_top(
2. clk ,
3. rst_n ,
4. key ,
5. dq ,
6. cke ,
7. cs ,
8. ras ,
9. cas ,
10. we ,
11. dqm ,
12. sd_addr ,
13. sd_bank ,
14. sd_clk
15. );
16.
17. input clk ;
18. input rst_n ;
19. input [3:0] key ;
20. inout [15:0] dq ;
21. output cke ;
22. output cs ;
23. output ras ;
24. output cas ;
25. output we ;
26. output [1 :0] dqm ;
27. output [12:0] sd_addr ;
28. output [1 :0] sd_bank ;
29. output sd_clk ;
30.
31.
32.
33. wire cke ;
34. wire cs ;
35. wire ras ;
36. wire cas ;
37. wire we ;
38. wire [1 :0] dqm ;
39. wire [12:0] sd_addr ;
40. wire [1 :0] sd_bank ;
41. wire sd_clk ;
42.
43.
44.
45. wire clk_100m ;
46. wire wr_ack ;
47. wire rd_ack ;
48. wire wr_req ;
49. wire rd_req ;
50. wire [1 :0] bank ;
51. wire [12:0] addr ;
52. wire [15:0] wdata ;
53. wire [15:0] rdata ;
54. wire rdata_vld;
55. wire [3:0 ] key_vld ;
56.
57. wire [15:0] dq_in ;
58. wire [15:0] dq_out ;
59. wire dq_out_en;
60.
61. assign dq_in = dq;
62. assign dq = dq_out_en?dq_out:16'hzzzz;
63.
64.
65.
66. pll_100m uut_pll(
67. .inclk0 (clk ),
68. .c0 (clk_100m )
69. );
70.
71. key_module uut_key(
72. .clk (clk_100m ),
73. .rst_n (rst_n ),
74. .key_in (key ),
75. .key_vld (key_vld ),
76. );
77.
78. data_ctrl uut_ctrl(
79. .clk (clk_100m ),
80. .rst_n (rst_n ),
81. .key_vld (key_vld ),
82. .wr_ack (wr_ack ),
83. .rd_ack (rd_ack ),
84. .wr_req (wr_req ),
85. .rd_req (rd_req ),
86. .bank (bank ),
87. .addr (addr ),
88. .wdata (wdata )
89. );
90.
91. sdram_intf uut_sdram(
92. .clk (clk_100m ),
93. .rst_n (rst_n ),
94. .wr_req (wr_req ),
95. .rd_req (rd_req ),
96. .bank (bank ),
97. .addr (addr ),
98. .wdata (wdata ),
99. .dq_in (dq_in ),
100. .dq_out (dq_out ),
101. .dq_out_en (dq_out_en),
102. .wr_ack (wr_ack ),
103. .rd_ack (rd_ack ),
104. .rdata (rdata ),
105. .rdata_vld (rdata_vld),
106. .cke (cke ),
107. .cs (cs ),
108. .ras (ras ),
109. .cas (cas ),
110. .we (we ),
111. .dqm (dqm ),
112. .sd_addr (sd_addr ),
113. .sd_bank (sd_bank ),
114. .sd_clk (sd_clk )
115.
116. );
117.
118.
119.
120. endmodule
1.2 按键检测模块设计
1.2.1 接口信号
下面为使用矩阵键盘时的接口信号：
| 信号 | 接口方向 | 定义 |
|---|---|---|
| clk | 输入 | 系统时钟 |
| rst_n | 输入 | 低电平复位信号 |
| key_col | 输入 | 矩阵键盘列输入信号 |
| Key_row | 输出 | 矩阵键盘行输出信号 |
| Key_en | 输出 | 按键按下位置指示信号 |
下面是使用普通按键时的接口信号：
| 信号 | 接口方向 | 定义 |
|---|---|---|
| clk | 输入 | 系统时钟 |
| rst_n | 输入 | 低电平复位信号 |
| Key_in | 输入 | 按键输入信号 |
| Key_vld | 输出 | 按键按下指示信号 |
1.2.2 设计思路
在前面的按键控制数字时钟的案例中已经有介绍，所以这里不在过多介绍，详细介绍请看下方链接：
http://fpgabbs.com/forum.php?mod=viewthread&tid=310
1.2.3 参考代码
1.//矩阵键盘
2.always @(posedge clk or negedge rst_n)begin
3. if(rst_n==1'b0)begin
4. key_col_ff0 <= 4'b1111;
5. key_col_ff1 <= 4'b1111;
6. end
7. else begin
8. key_col_ff0 <= key_col ;
9. key_col_ff1 <= key_col_ff0;
10. end
11.end
12.
13.
14.always @(posedge clk or negedge rst_n) begin
15. if (rst_n==0) begin
16. shake_cnt <= 0;
17. end
18. else if(add_shake_cnt) begin
19. if(end_shake_cnt)
20. shake_cnt <= 0;
21. else
22. shake_cnt <= shake_cnt+1 ;
23. end
24.end
25.assign add_shake_cnt = key_col_ff1!=4'hf;
26.assign end_shake_cnt = add_shake_cnt && shake_cnt == TIME_20MS-1 ;
27.
28.
29.always @(posedge clk or negedge rst_n)begin
30. if(rst_n==1'b0)begin
31. state_c <= CHK_COL;
32. end
33. else begin
34. state_c <= state_n;
35. end
36.end
37.
1.always @(*)begin
38. case(state_c)
39. CHK_COL: begin
40. if(col2row_start )begin
41. state_n = CHK_ROW;
42. end
43. else begin
44. state_n = CHK_COL;
45. end
46. end
47. CHK_ROW: begin
48. if(row2del_start)begin
49. state_n = DELAY;
50. end
51. else begin
52. state_n = CHK_ROW;
53. end
54. end
55. DELAY : begin
56. if(del2wait_start)begin
57. state_n = WAIT_END;
58. end
59. else begin
60. state_n = DELAY;
61. end
62. end
63. WAIT_END: begin
64. if(wait2col_start)begin
65. state_n = CHK_COL;
66. end
67. else begin
68. state_n = WAIT_END;
69. end
70. end
71. default: state_n = CHK_COL;
72. endcase
73.end
74.assign col2row_start = state_c==CHK_COL && end_shake_cnt;
75.assign row2del_start = state_c==CHK_ROW && row_index==3 && end_row_cnt;
76.assign del2wait_start= state_c==DELAY && end_row_cnt;
77.assign wait2col_start= state_c==WAIT_END && key_col_ff1==4'hf;
78.
79.always @(posedge clk or negedge rst_n)begin
80. if(rst_n==1'b0)begin
81. key_row <= 4'b0;
82. end
83. else if(state_c==CHK_ROW)begin
84. key_row <= ~(1'b1 << row_index);
85. end
86. else begin
87. key_row <= 4'b0;
88. end
89.end
90.
91.
92.always @(posedge clk or negedge rst_n) begin
93. if (rst_n==0) begin
94. row_index <= 0;
95. end
96. else if(add_row_index) begin
97. if(end_row_index)
98. row_index <= 0;
99. else
100. row_index <= row_index+1 ;
101. end
102. else if(state_c!=CHK_ROW)begin
103. row_index <= 0;
104. end
105.end
106.assign add_row_index = state_c==CHK_ROW && end_row_cnt;
107.assign end_row_index = add_row_index && row_index == 4-1 ;
108.
109.
110.always @(posedge clk or negedge rst_n) begin
111. if (rst_n==0) begin
112. row_cnt <= 0;
113. end
114. else if(add_row_cnt) begin
115. if(end_row_cnt)
116. row_cnt <= 0;
117. else
118. row_cnt <= row_cnt+1 ;
119. end
120.end
121.assign add_row_cnt = state_c==CHK_ROW || state_c==DELAY;
122.assign end_row_cnt = add_row_cnt && row_cnt == 16-1 ;
123.
124.
125.always @(posedge clk or negedge rst_n)begin
126. if(rst_n==1'b0)begin
127. key_col_get <= 0;
128. end
129. else if(state_c==CHK_COL && end_shake_cnt ) begin
130. if(key_col_ff1==4'b1110)
131. key_col_get <= 0;
132. else if(key_col_ff1==4'b1101)
133. key_col_get <= 1;
134. else if(key_col_ff1==4'b1011)
135. key_col_get <= 2;
136. else
137. key_col_get <= 3;
138. end
139.end
140.
141.
142.always @(posedge clk or negedge rst_n)begin
143. if(rst_n==1'b0)begin
144. key_out <= 0;
145. end
146. else if(state_c==CHK_ROW && end_row_cnt)begin
147. key_out <= {row_index,key_col_get};
148. end
149. else begin
150. key_out <= 0;
151. end
152.end
153.
154.always @(posedge clk or negedge rst_n)begin
155. if(rst_n==1'b0)begin
156. key_vld <= 1'b0;
157. end
158. else if(state_c==CHK_ROW && end_row_cnt && key_col_ff1[key_col_get]==1'b0)begin
159. key_vld <= 1'b1;
160. end
161. else begin
162. key_vld <= 1'b0;
163. end
164.end
165.
166.
167.always @(*)begin
168. if(rst_n==1'b0)begin
169. key_en = 0;
170. end
171. else if(key_vld && key_out==0)begin
172. key_en = 4'b0001;
173. end
174. else if(key_vld && key_out==1)begin
175. key_en = 4'b0010;
176. end
177. else if(key_vld && key_out==2)begin
178. key_en = 4'b0100;
179. end
180. else begin
181. key_en = 0;
182. end
183.End
184.
185./*********************
186.普通按键
187.*********************/
188.always @(posedge clk or negedge rst_n)begin
189. if(rst_n==1'b0)begin
190. cnt <= 20'b0;
191. end
192. else if(add_cnt)begin
193. if(end_cnt)
194. cnt <= 20'b0;
195. else
196. cnt <= cnt + 1'b1;
197. end
198. else begin
199. cnt <= 0;
200. end
201.end
202.
203.assign add_cnt = flag_add==1'b0 && (&key_in_ff1==0);
204.assign end_cnt = add_cnt && cnt == TIME_20MS - 1;
205.
206.
207.always @(posedge clk or negedge rst_n)begin
208. if(rst_n==1'b0)begin
209. flag_add <= 1'b0;
210. end
211. else if(end_cnt)begin
212. flag_add <= 1'b1;
213. end
214. else if(&key_in_ff1==1)begin
215. flag_add <= 1'b0;
216. end
217.end
218.
219.
220.always @(posedge clk or negedge rst_n)begin
221. if(rst_n==1'b0)begin
222. key_in_ff0 <= {{KEY_W}{1'b1}};
223. key_in_ff1 <= {{KEY_W}{1'b1}};
224. end
225. else begin
226. key_in_ff0 <= key_in ;
227. key_in_ff1 <= key_in_ff0;
228. end
229.end
230.
231.
232.always @(posedge clk or negedge rst_n)begin
233. if(rst_n==1'b0)begin
234. key_vld <= 0;
235. end
236. else if(end_cnt)begin
237. key_vld <= ~key_in_ff1;
238. end
239. else begin
240. key_vld <= 0;
241. end
242.end
1.3 锁相环
1.3.1 接口信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| Inclk0 | I | 1 | 输入时钟50M |
| C0 | O | 1 | 输出时钟100M |
1.3.2 设计思路
此模块是使用Quartus生成的PLL IP核，相关的生成步骤、功能原理等可以看明德扬论坛中关于PLL的介绍。
IP核设计（PLL）
1.4 数据产生模块设计
1.4.1 接口信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| clk | I | 1 | 工作时钟 100M |
| rst_n | I | 1 | 系统复位信号，低电平有效 |
| Key_vld | I | 4 | 按键有效指示信号 |
| Wr_ack | I | 1 | 写数据响应 |
| rd_ack | I | 1 | 读数据响应 |
| Wr_req | O | 1 | 写数据请求 |
| rd_req | O | 1 | 读数据响应 |
| bank | O | 2 | Bank地址选择信号 |
| addr | O | 13 | SDRAM地址信号 |
| Wdata | O | 16 | SDRAM写数据 |
1.4.2 设计思路
该模块主要实现的功能是根据按键，产生读请求、写请求、Bank地址、写数据和SDRAM地址。下面是该模块主要信号的设计思路：
写请求wr_req：初始状态为低电平，表示没有往SDRAM里面写数据的请求；当按下按键key1的时候，写请求变为高电平，表示请求往SDRAM内部写入数据，因此写请求拉高的条件为key_vld[0]1；当接收到接收到写响应为高电平的时候，表示同意往SDRAM写入数据，此时将写请求置为低电平，因此写请求的拉低条件为wr_ack1。
读请求rd_req：初始状态为低电平，表示没有读出SDRAM中数据的请求；当按下按键key2的时候，读请求变为高电平，表示请求读出SDRAM内部数据，因此读请求拉高的条件为key_vld[1]1；当接收到接收到读响应为高电平的时候，表示SDRAM同意读出数据，此时将读请求置为低电平，因此读请求的拉低条件为rd_ack1。

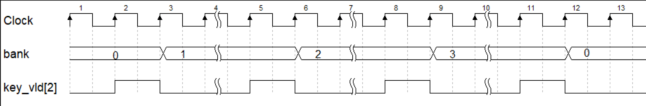

读写Bank地址信号bank：初始状态为0，表示默认选择Bank0进行数据的读写操作；加一条件为key_vld[2]==1，表示按键key3每按下一次，Bank地址就加一；结束条件为数4个，因为一片SDRAM共有4个Bank，数完就清零。
SDRAM地址信号addr：固定为0即可。

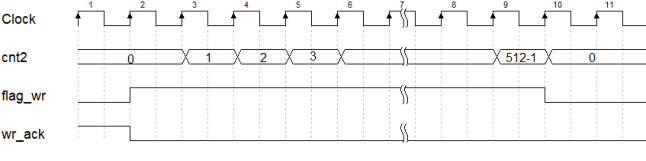

写数据wdata：该信号表示要写入SDRAM中的数据，在接收到写响应后有效。设置时钟计数器cnt2，在收到写响应之后开始计数，由于本工程使用SDRAM全页突发模式一次写数据为512个，因此该计数器结束条件为数512个，将该计数器的值作为写数据。
1.4.3 参考代码
1.always @(posedge clk or negedge rst_n)begin
2. if(rst_n==1'b0)begin
3. wr_req <= 0;
4. end
5. else if(key_vld[0]==1)begin
6. wr_req <= 1;
7. end
8. else if(wr_ack)begin
9. wr_req <= 0;
10. end
11.end
12.
13.
14.always @(posedge clk or negedge rst_n)begin
15. if(rst_n==1'b0)begin
16. rd_req <= 0;
17. end
18. else if(key_vld[1]==1)begin
19. rd_req <= 1;
20. end
21. else if(rd_ack)begin
22. rd_req <= 0;
23. end
24.end
25.
26.
27.always @(posedge clk or negedge rst_n) begin
28. if (rst_n==0) begin
29. bank <= 0;
30. end
31. else if(add_bank) begin
32. if(end_bank)
33. bank <= 0;
34. else
35. bank <= bank+1 ;
36. end
37.end
38.assign add_bank = key_vld[2]==1;
39.assign end_bank = add_bank && bank == 4-1 ;
40.
41.
42.always @(*)begin
43. if(flag_wr)begin
44. wdata = {7'b0,cnt2};
45. end
46. else begin
47. wdata = 0;
48. end
49.end
50.
51.
52.always @(posedge clk or negedge rst_n)begin
53. if(rst_n==1'b0)begin
54. flag_wr <= 0;
55. end
56. else if(wr_ack)begin
57. flag_wr <= 1;
58. end
59. else if(end_cnt2)begin
60. flag_wr <= 0;
61. end
62.end
63.
64.
65.always @(posedge clk or negedge rst_n) begin
66. if (rst_n==0) begin
67. cnt2 <= 0;
68. end
69. else if(add_cnt2) begin
70. if(end_cnt2)
71. cnt2 <= 0;
72. else
73. cnt2 <= cnt2+1 ;
74. end
75.end
76.assign add_cnt2 = flag_wr;
77.assign end_cnt2 = add_cnt2 && cnt2 == 512-1 ;
78.
79.assign addr = 13'b0;
1.5 SDRAM接口模块设计
1.5.1 接口信号
| 信号名 | I/O | 位宽 | 定义 |
|---|---|---|---|
| clk | I | 1 | 1工作时钟 100M |
| rst_n | I | 1 | 系统复位信号，低电平有效 |
| Wr_req | I | 1 | 写请求 |
| rd_req | I | 1 | 读请求 |
| bank | I | 2 | 输入bank地址 |
| addr | I | 13 | 地址信号 |
| Wdata | I | 16 | 写数据 |
| dq_in | I | 16 | SDRAM数据输入 |
| dq_out | O | 16 | 写SDRAM数据信号 |
| dq_out_en | O | 1 | 三态门使能 |
| Wr_ack | O | 1 | 写响应 |
| rd_ack | O | 1 | 读响应 |
| rdata | O | 16 | 读数据 |
| rdata_vld | O | 1 | 读数据有效指示信号 |
| Cke | O | 1 | SDRAM时钟使能信号，决定是否启用clk输入，为高电平时，时钟有效。 |
| Cs | O | 1 | SDRAM片选信号，决定设备内是否启用命令输入，当cs为低时启用，当cs为高时禁用命令输入。 |
| ras | O | 1 | 行地址选通信号，低电平有效 |
| Cas | O | 1 | 列地址选通信号，低电平有效 |
| We | O | 1 | 写使能信号，低电平有效 |
| dqm | O | 2 | 数据掩码，控制I/O的高低字节，低电平有效。例如：2’b10，表示数据高字节无效，低字节有效。 |
| Sd_addr | O | 13 | SDRAM地址信号。 |
| Sd_bank | O | 2 | Bank地址选择信号，通过该信号决定哪个Bank正处于激活、读、写、预充电等命令期间。 |
| Sd_clk | O | 1 | SDRAM输入时钟，除cke外，SDRAM的所有输入与该引脚的上升沿同步获得。 |
1.5.2 SDRAM工作流程
SDRAM初始化

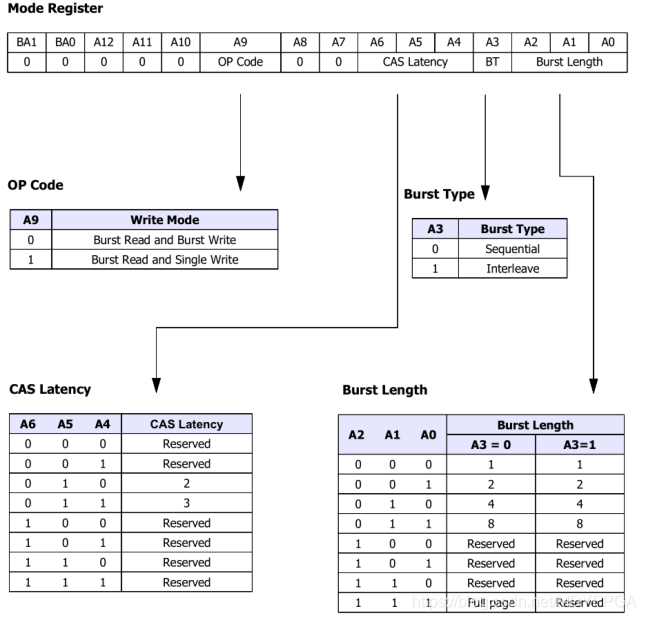

再SDRAM内部有一个逻辑控制单元，并且有一个模式寄存器为其提供控制参数。每次开机时SDRAM都要先对这个控制逻辑核心进行初始化。SDRAM必须以预定义的方式启动和初始化。在电源同时作用于Vdd和Vddq后开始初始化SDRAM，此时的时钟稳定并且将数据掩码和时钟使能信号拉高。在向SDRAM发送命令之前需要有100us的延时，此时SDRAM不执行任何操作。在100us延时满足后，需要对Bank进行预充电，在此期间所有的Bank处于空闲状态。预充电之后会有至少两个自刷新操作，完成自刷新便可以对SDRAM进行模式寄存器配置。下面是初始化的时序图

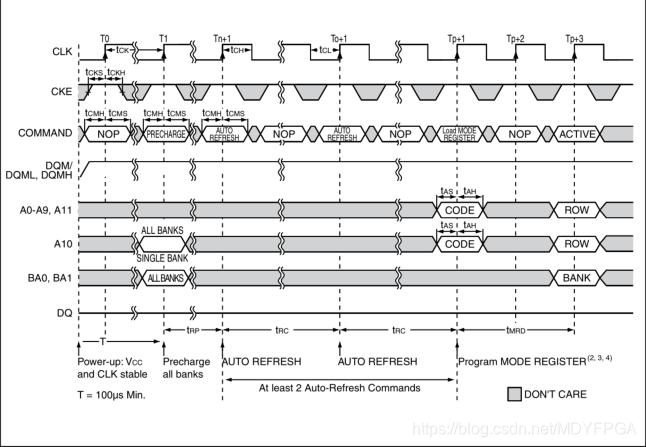

从上图中可以看出，上电后等待时间为T=100us，预充电操作需要的时间为TRP，一次自刷新需要的时间是TRC，加载模式寄存器需要的时间为TMRD。
在初始化中的预充电期间，地址线A10定义自动预充电，以确定是否所有Bank都被预充电，也可以通过Bank地址选择信号BA0和BA1来决定进行预充电的Bank地址。在加载模式寄存器期间，地址线A0到A11一起组成命令码。
SDRAM行激活
初始化完成之后，在向SDRAM发送读或者写命令之前必须打开该Bank中的一行，通过ACTIVE命令来确定要激活的Bank和行。要想对一个Bank中的阵列进行寻址，首先要确定行（Row），然后确定列。片选信号与Bank选择信号与行有效同时进行，下面是激活的时序图

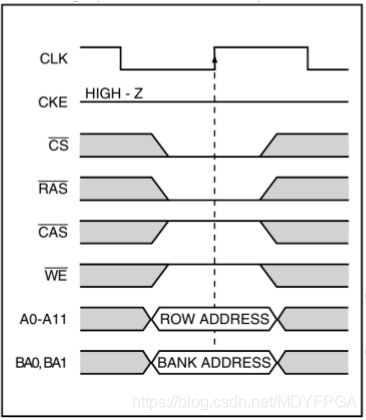

从上图中可以看出，在片选信号、Bank地址选定的同时，行地址选通信号RAS也处于有效状态，此时An地址线发送具体的行地址。行地址位宽为12，共可以指示2^12=4096个具体的行地址。当行地址被激活后，相应的Bank也被激活，因此行激活又叫L-Bank激活。
列选择
行地址确定后，就要对列地址进行寻址，地址线仍使用A0A11，即行地址与列地址共用地址线。当列地址选通后，就需要对SDRAM进行读写，而给SDRAM读命令还是写命令由WE信号决定。当WE信号拉低时，SDRAM接收到的是写命令；当WE拉高，SDRAM接收读命令。列寻址信号与读写命令是同时发出的。虽然地址线与行寻址共用，但列地址选通脉冲CAS则可以区分开行与列寻址的不同，配合A0A9、A11来确定具体的地址。

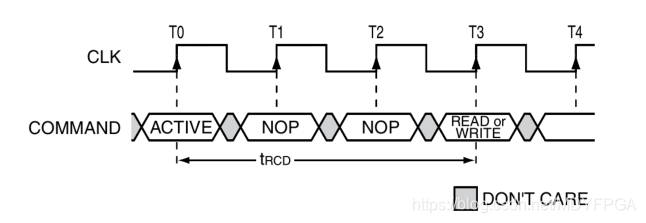

在发送列读写命令时必须要与有效命令有一个时间间隔，这个时间间隔被定义为TRCD。
读操作
读命令从输入信号BA0、BA1中选取要进行读数据操作的BANK，并在已激活的行中进行突发读写操作。输入的A0~A7用来进行列寻址。在选定列地址后，就已经确定了具体的存储单元，剩下的事情就是数据通过dq输出到内存总线上了。但是再CAS发出之后，仍要经过一定的时间才能有数据输出，从CAS与读取命令发出到第一个数据输出的这段时间，被定义为CAL Latency（CAS潜伏期）。由于此现象只在读的时候出现，所以又称作读潜伏期

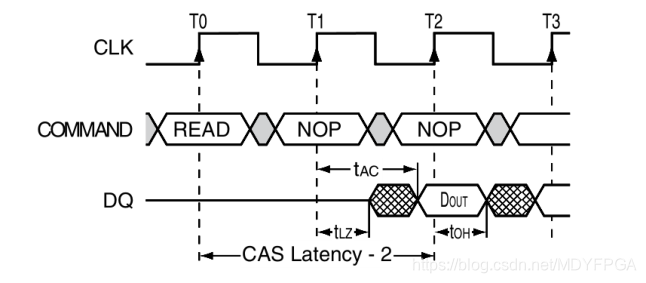

由于存储体中晶体管存在反应时间，从而造成数据不可能与 CAS 在同一上升沿触发，因此要延后至少一个时钟周期。考虑到芯片体积较小的因素，存储单元中的电容容量很小，所以信号要经过放大来保证其有效的识别性，这个放大/驱动工作由 S-AMP 负责，一个存储体对应一个 S-AMP 通道。但它要有一个准备时间才能保证信号的发送强度（事前还要进行电压比较以进行逻辑电平的判断），因此从数据 I/O 总线上有数据输出之前的一个时钟上升沿开始，数据即已传向 S-AMP，也就是说此时数据已经被触发，经过一定的驱动时间最终传向数据 I/O 总线进行输出，这段时间我们称之为 tAC（Access-Time-from-CLK，时钟触发后的访问时间），单位是 ns。在突发读操作完成后，如果选择了自动预充电模式，那么该行就会直接进入充电。如果没有选择此模式，那么该行将保持打开状态，供后续访问。自动预充电模式的选择与 A10的值有关，A10 为高时为自动预充电命令模式。
写操作
数据写入的操作也是在 tRCD 之后进行，但此时没有 CL（CL 只出现在读取操作中），行寻址与列寻址的时序一样致，只是在列寻址时，WE#为有效状态。由于数据信号由控制端发出，输入时芯片无需做任何调校，只需直接传到数据输入寄存器中，然后再由写入驱动器进行对存储电容的充电操作，因此数据可以与 CAS 同时发送，也就是说写入延迟为 0。不过，数据并不是即时地写入存储电容，因为选通三极管（就如读取时一样）与电容的充电必须要有一段时间，所以数据的真正写入需要一定的周期。

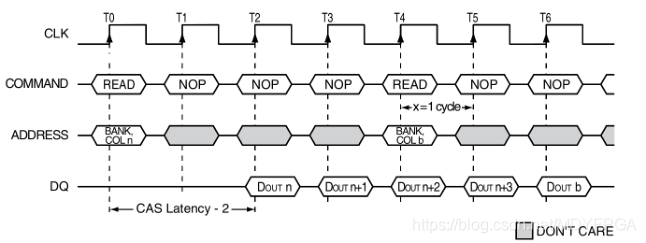

突发读写
突发（Burst）是指在同一行中相邻的存储单元连续进行数据传输的方式，连续传输所涉及到存储单元（列）的数量就是突发长度（Burst Lengths，简称 BL）。前文讲到的读/写操作，都是一次对一个存储单元进行寻址，如果想要连续的向 SDRAM 中读数据或者写数据，就需要对当前存储单元的下一个单元进行寻址，也即是需要不停给 SDRAM 列激活信号以及读/写命令（行地址不变，所以不用再对行寻址）。虽然由于读/写延迟相同可以让数据的传输在 I/O 端是连续的，但它占用了大量的内存控制资源，在数据进行连续传输时无法输入新的命令，效率很低。为此，人们开发了突发传输技术，只要指定起始列地址与突发长度，SDRAM 就会不再需要控制器连续地提供列地址，依次地自动对后面相应数量的存储单元进行读/写操作。这样，在突发模式读写中，除了第一个数据的传输需要若干个周期（主要是之前的延迟，一般的是tRCD+CL），其后每个数据只需一个周期的即可获得。至于突发长度 BL 的数值，也是不能随便设或在数据进行传输前临时决定，而是在上文讲到的 SDRAM 初始化过程中模式寄存器配置阶段就要对突发长度进行设置。目前可用的选项是 1、2、4、8、全页（FullPage），常见的突发长度设定是 BL=4、BL=8 或者全页突发模式。
1.5.3 设计思路
经过上面对SDRAM工作流程的介绍，可以采用状态机作为本工程的一个架构，根据指令的不同，划分为8个状态，分别为空操作（NOP）、预充电（PER）、自刷新（REF）、加载模式寄存器（MOD）、空闲（IDL）、激活（ACT）、读数据（RED）和写数据（WIR）。
由于每个操作需要的时间都不同，因此需要一个计数器来对每个操作需要的时间进行计数。
该计数器加一条件为state_c!=IDL，表示只要不是处于空闲状态，就进行计数；结束条件为数x个，x根据目前所处的状态的不同而不同，具体数据可以看下面的表格。
| 当前状态 | 计数器数多少个 |
|---|---|
| 空操作（NOP） | 20000 |
| 预充电（PER） | 2 |
| 自刷新（REF） | 7 |
| 加载模式寄存器（MOD） | 2 |
| 激活（ACT） | 2 |
| 读/写数据（RED/WIR） | 512 |
由于再初始化阶段，自刷新需要连续进行两次，因此需要将初始化阶段区分出来，设计一个初始化指示信号init_flag：该信号初始状态为高电平，表示上电之后SDRAM处于初始化阶段；当初始化完成之后变为低电平，因此从高变低的条件为mod2idl_start。
自刷新计数器cnt1：该计数器表示初始化阶段进行自刷新的次数。加一条件为(init_flag && state_cREF && end__cnt)，表示在初始化阶段，如果当前状态为自刷新，则时钟计数器数完一次就加一；结束条件为数两个，初始化阶段共进行两次自刷新，因此只需要数两个即可。
在初始化完成之后，需要进行自刷新、读数据和写数据等操作，由于自刷新是必须进行的，因此自刷新请求的优先级是最高的，那么读请求和写请求的优先级怎么确定呢？假设设置读请求的优先级高于写请求，读请求和写请求一起来的时候，总是先执行读请求，如果读请求一直有效的话，便不会执行写操作。反之设置写请求的优先级高于读请求，也会出现这样的问题，这当然是不可以的。因此我们设置为如果两个请求不是同时有效，则哪一个有效便执行哪一个。如果同时来的时候，第一次同时来，先执行写操作，第二次同时有效的时候在执行写操作，如此交替进行即可。通过两个信号进行控制：
读操作指示信号flag_rd：初始状态为低电平，表示上一次执行的写操作；从低变高的条件为state_cRED，表示如果执行的是读操作，则置为高电平；当执行的是写操作的时候，该信号置为0，所以变0的条件是state_c==WIR。
读写同步指示信号flag_syn：初始状态为0，表示读写请求没有同时有效，如果当前处于激活状态，并且读写请求同时有效，则置为1，当激活状态结束，重新变为0。

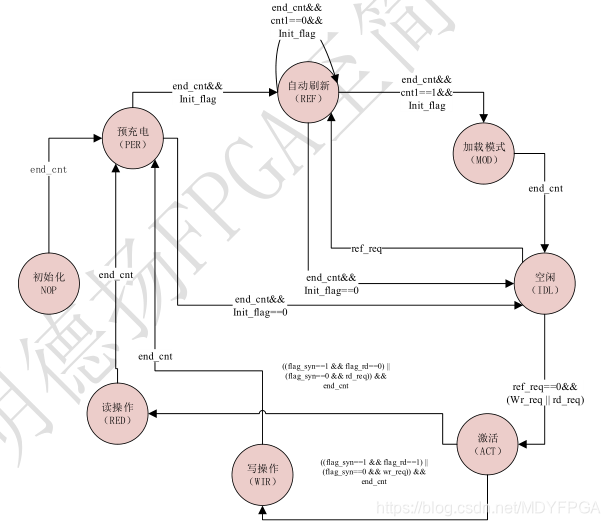

设计中的辅助信号已经完成的差不多了，下面开始进行状态机的架构，架构图如下图所示：
下面介绍一个各个状态之间的跳转条件。
上电之后，先进入空操作状态，在空操作状态下：
1、延时100us之后，进入到预充电状态。
当处于预充电状态的时候：
1、如果处于初始化阶段，两个时钟周期之后，跳转到自刷新状态。
2、如果不是初始化阶段，两个时钟周期之后，跳转到空闲状态。
当处于自刷新状态时：
1、如果处于初始化状态，7个时钟周期之后，跳转到自刷新状态。
2、如果处于初始化状态，并且已经进行过一次初始化，7个时钟周期之后，跳转到加载模式寄存器状态。
3、如果不是初始化阶段，7个时钟周期之后，跳转到空闲状态。
当处于加载模式寄存器状态时：
1、2个时钟周期之后，进入到空闲状态。
当处于空闲状态时：
1、如果收到自刷新请求，则跳转到自刷新状态。
2、如果自刷新请求无效，收到读/写请求，则跳转到激活状态。
当处于处于激活状态时：
1、当读写请求不同时的时候，接收到读请求，则跳转到读状态。
2、当读写请求不同时的时候，接收到写请求，则跳转到写状态
3、当读写请求同时到达的时候，第一次来的时候，首先响应读请求，跳转到读状态
4、当读写请求同时到达，但不是第一次同时有效的时候，则根据上一次执行的操作进行判断，如果上一次执行的读操作，则这次执行写操作，跳转到写状态；如果上一次执行的写操作，则这次执行读操作，跳转到读状态。
当处于写状态的时候：
1、写数据完成，就进入到预充电状态。
当处于读状态的时候：
1、读数据完成，就进入到预充电状态。

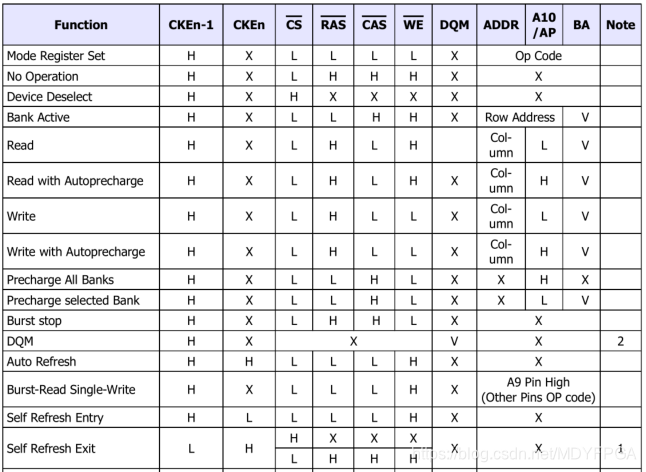

指令集信号conmand：该信号共4bit，从最高位到最低位分别表示cs、ras、cas、we。在空操作阶段，指令为4’b0111；在预充电阶段，指令为4’b0010；在自刷新阶段，指令为4’b0001；在加载模式寄存器阶段，指令为4’b0000；在激活阶段，指令为4’b0011；在读数据阶段，指令为4’b0101；在写数据阶段，指令为4’b0100。这些操作对应的指令码都是从图中的表格中查找得来。
数据掩码dqm：初始状态为2’b11，表示输入得两个字节数据无效。当初始化完成之后，变为2’b00，表示输入得两个字节数据有效。
时钟使能cke：复位时为0，表示输入时钟无效，复位结束之后为1，表示输入时钟有效。
Bank选择信号sd_bank：初始状态为2’b00，表示选择Bank0；在激活阶段、读阶段和写阶段，该信号由输入得bank信号决定。
SDRAM地址选择信号sd_addr：由于本工程采用的预充电模式为全Bnak自动预充电，该模式由地址线A10控制，因此在预充电得时候，地址指令为13’b001_0_00_000_0_000；在激活的时候提供行地址；在加载模式寄存器得时候，地址线提供运算码，这时每个地址表示得意思入下图所示，A9决定读模式，A6、A5、A4决定读数据得潜伏期，A3决定突发类型，A2、A1、A0决定突发长度。
由于MP801开发板使用得SDRAM有两种型号，一种是W9812G6KH，共4096行，自刷新周期为1562，另一种是H57V2562GTR，共8192行，自刷新周期为780。在使用得时候需要注意开发板型号，这里我们以H57V2562GTR为例。自刷新需要以下信号：
时钟计数器cnt_780：该计数器主要得作用是初始化结束之后，数自刷新得周期；加一条件为init_flag==0，表示初始化结束就开始计数；结束条件为数780个，数完就清零。
自刷新请求ref_req：初始状态为0，表示不需要进行自刷新，当时钟计数器cnt_780数完得时候，ref_req拉高，请求进行自刷新，如果当前处于空闲状态，则进行自刷新，如果不是，则等待。
可能有人会想，如果不是空闲状态，就要等待，这样会不会对数据保存造成影响？其实不会得，存储器要求64ms全部刷新一遍，但不需要每一行刷新得间隔都一样。当时钟计数器cnt_780数完之后，产生自刷新请求，同时时钟计数器又会开始计数，所以可能自刷新得间隔不同，但每一行肯定能在64ms内刷新1次。
写SDRAM数据信号dq_out：该信号直接等于写数据wdata（注意，需要用组合逻辑实现）。
三态门使能信号dq_out_en：初始状态为0，表示使能无效，在写数据期间，变为高电平，表示使能有效。
读SDRAM数据信号rdata：直接将sdram输出数据dq_in连接即可。
读数据有效指示信号rdata_vld：由于存在读数据潜伏期，根据设置得潜伏期得长度，将rdata_vld进行相应得延时。
1.5.4 参考代码
1. parameter NOP = 4'b0000 ;
2. parameter PER = 4'b0001 ;
3. parameter REF = 4'b0010 ;
4. parameter MOD = 4'b0100 ;
5. parameter IDL = 4'b1000 ;
6. parameter ACT = 4'b0011 ;
7. parameter RED = 4'b0110 ;
8. parameter WIR = 4'b1100 ;
9.
10. parameter NOP_CMD = 4'b0111 ;
11. parameter PER_CMD = 4'b0010 ;
12. parameter REF_CMD = 4'b0001 ;
13. parameter MOD_CMD = 4'b0000 ;
14. parameter ACT_CMD = 4'b0011 ;
15. parameter RED_CMD = 4'b0101 ;
16. parameter WIR_CMD = 4'b0100 ;
17.
18. parameter ALL_BANK = 13'b001_0_00_000_0_000;
19. parameter CODE = 13'b000_0_00_010_0_111;
20.
21. parameter TIME_780 = 780 ;
22. parameter TIME_WAIT = 20000 ;
23. parameter TIME_TRP = 2 ;
24. parameter TIME_TRC = 7 ;
25. parameter TIME_TMRD = 2 ;
26. parameter TIME_TRCD = 2 ;
27. parameter TIME_512 = 512 ;
28.
29.always @(posedge clk or negedge rst_n)begin
30. if(rst_n==1'b0)begin
31. state_c <= NOP;
32. end
33. else begin
34. state_c <= state_n;
35. end
36.end
37.
38.always @(*)begin
39. case(state_c)
40. NOP:begin
41. if(nop2per_start)begin
42. state_n = PER;
43. end
44. else begin
45. state_n = state_c;
46. end
47. end
48. PER:begin
49. if(per2ref_start)begin
50. state_n = REF;
51. end
52. else if(per2idl_start)begin
53. state_n = IDL;
54. end
55. else begin
56. state_n = state_c;
57. end
58. end
59. REF:begin
60. if(ref2ref_start)begin
61. state_n = REF;
62. end
63. else if(ref2mod_start)begin
64. state_n = MOD;
65. end
66. else if(ref2idl_start)begin
67. state_n = IDL;
68. end
69. else begin
70. state_n = state_c;
71. end
72. end
73. MOD:begin
74. if(mod2idl_start)begin
75. state_n = IDL;
76. end
77. else begin
78. state_n = state_c;
79. end
80. end
81. IDL:begin
82. if(idl2ref_start)begin
83. state_n = REF;
84. end
85. else if(idl2act_start)begin
86. state_n = ACT;
87. end
88. else begin
89. state_n = state_c;
90. end
91. end
92. ACT:begin
93. if(act2red_start)begin
94. state_n = RED;
95. end
96. else if(act2wir_start)begin
97. state_n = WIR;
98. end
99. else begin
100. state_n = state_c;
101. end
102. end
103. RED:begin
104. if(red2per_start)begin
105. state_n = PER;
106. end
107. else begin
108. state_n = state_c;
109. end
110. end
111. WIR:begin
112. if(wir2per_start)begin
113. state_n = PER;
114. end
115. else begin
116. state_n = state_c;
117. end
118. end
119. default:begin
120. state_n = IDL;
121. end
122. endcase
123.end
124.
125.
126.assign nop2per_start = state_c==NOP && end_cnt;
127.assign per2ref_start = state_c==PER && init_flag==1 && end_cnt;
128.assign per2idl_start = state_c==PER && init_flag==0 && end_cnt;
129.assign ref2ref_start = state_c==REF && init_flag==1 && cnt1==0 && end_cnt;
130.assign ref2mod_start = state_c==REF && init_flag==1 && end_cnt1;
131.assign ref2idl_start = state_c==REF && init_flag==0 && end_cnt;
132.assign mod2idl_start = state_c==MOD && end_cnt;
133.assign idl2ref_start = state_c==IDL && ref_req;
134.assign idl2act_start = state_c==IDL && ref_req==0 && (wr_req || rd_req);
135.assign act2red_start = state_c==ACT && ((flag_syn==1 && flag_rd==0) || (flag_syn==0 && rd_req)) && end_cnt;
136.assign act2wir_start = state_c==ACT && ((flag_syn==1 && flag_rd==1) || (flag_syn==0 && wr_req)) && end_cnt;
137.assign red2per_start = state_c==RED && end_cnt;
138.assign wir2per_start = state_c==WIR && end_cnt;
139.
140.always @(posedge clk or negedge rst_n)begin
141. if(!rst_n)begin
142. cnt <= 0;
143. end
144. else if(add_cnt)begin
145. if(end_cnt)
146. cnt <= 0;
147. else
148. cnt <= cnt + 1;
149. end
150.end
151.
152.assign add_cnt = state_c!=IDL;
153.assign end_cnt = add_cnt && cnt== x-1;
154.
155.
156.always @(posedge clk or negedge rst_n)begin
157. if(rst_n==1'b0)begin
158. init_flag <= 1;
159. end
160. else if(mod2idl_start)begin
161. init_flag <= 0;
162. end
163.end
164.
165.
166.always @(posedge clk or negedge rst_n) begin
167. if (rst_n==0) begin
168. cnt1 <= 0;
169. end
170. else if(add_cnt1) begin
171. if(end_cnt1)
172. cnt1 <= 0;
173. else
174. cnt1 <= cnt1+1 ;
175. end
176.end
177.assign add_cnt1 = init_flag && state_c==REF && end_cnt;
178.assign end_cnt1 = add_cnt1 && cnt1 == 2-1 ;
179.
180.
181.assign act2red_start = state_c==ACT && ((flag_syn==1 && flag_rd==0) || (flag_syn==0 && rd_req)) && end_cnt;
182.assign act2wir_start = state_c==ACT && ((flag_syn==1 && flag_rd==1) || (flag_syn==0 && wr_req)) && end_cnt;
183.always @(posedge clk or negedge rst_n)begin
184. if(rst_n==1'b0)begin
185. flag_rd <= 0;
186. end
187. else if(state_c==RED)begin
188. flag_rd <= 1;
189. end
190. else if(state_c==WIR)begin
191. flag_rd <= 0;
192. end
193.end
194.
195.
196.always @(posedge clk or negedge rst_n)begin
197. if(rst_n==1'b0)begin
198. flag_syn <= 0;
199. end
200. else if(state_c==ACT && wr_req && rd_req)begin
201. flag_syn <= 1;
202. end
203. else if(end_cnt)begin
204. flag_syn <= 0;
205. end
206.end
207.
208.assign rd_ack = act2red_start;
209.assign wr_ack = act2wir_start;
210.
211.always @(posedge clk or negedge rst_n)begin
212. if(rst_n==1'b0)begin
213. conmand <= NOP_CMD;
214. end
215. else if(nop2per_start || red2per_start || wir2per_start)begin
216. conmand <= PER_CMD;
217. end
218. else if(per2ref_start || ref2ref_start || idl2ref_start)begin
219. conmand <= REF_CMD;
220. end
221. else if(ref2mod_start)begin
222. conmand <= MOD_CMD;
223. end
224. else if(idl2act_start)begin
225. conmand <= ACT_CMD;
226. end
227. else if(act2red_start)begin
228. conmand <= RED_CMD;
229. end
230. else if(act2wir_start)begin
231. conmand <= WIR_CMD;
232. end
233. else begin
234. conmand <= NOP_CMD;
235. end
236.end
237.
238.assign {cs,ras,cas,we} = conmand;
239.assign sd_clk = ~clk;
240.
241.always @(posedge clk or negedge rst_n)begin
242. if(rst_n==1'b0)begin
243. dqm <= 2'b11;
244. end
245. else if(mod2idl_start)begin
246. dqm <= 2'b00;
247. end
248.end
249.
250.
251.always @(posedge clk or negedge rst_n)begin
252. if(rst_n==1'b0)begin
253. cke <= 0;
254. end
255. else begin
256. cke <= 1;
257. end
258.end
259.
260.
261.always @(posedge clk or negedge rst_n)begin
262. if(rst_n==1'b0)begin
263. sd_addr <= 13'b0;
264. end
265. else if(nop2per_start || red2per_start || wir2per_start)begin
266. sd_addr <= ALL_BANK;
267. end
268. else if(ref2mod_start)begin
269. sd_addr <= CODE;
270. end
271. else if(idl2act_start)begin
272. sd_addr <= addr;
273. end
274. else begin
275. sd_addr <= 13'b0;
276. end
277.end
278.
279.
280.always @(posedge clk or negedge rst_n)begin
281. if(rst_n==1'b0)begin
282. sd_bank <= 2'b00;
283. end
284. else if(idl2act_start || act2wir_start || act2red_start)begin
285. sd_bank <= bank;
286. end
287. else begin
288. sd_bank <= 0;
289. end
290.end
291.
292.
293.always @(*)begin
294. if(state_c==NOP)begin
295. x = TIME_WAIT;
296. end
297. else if(state_c==PER)begin
298. x = TIME_TRP;
299. end
300. else if(state_c==REF)begin
301. x = TIME_TRC;
302. end
303. else if(state_c==MOD)begin
304. x = TIME_TMRD;
305. end
306. else if(state_c==ACT)begin
307. x = TIME_TRCD;
308. end
309. else begin
310. x = TIME_512;
311. end
312.end
313.
314.
315.always @(posedge clk or negedge rst_n) begin
316. if (rst_n==0) begin
317. cnt_780 <= 0;
318. end
319. else if(add_cnt_780) begin
320. if(end_cnt_780)
321. cnt_780 <= 0;
322. else
323. cnt_780 <= cnt_780+1 ;
324. end
325.end
326.assign add_cnt_780 = init_flag==0;
327.assign end_cnt_780 = add_cnt_780 && cnt_780 == TIME_780-1 ;
328.
329.
330.always @(posedge clk or negedge rst_n)begin
331. if(rst_n==1'b0)begin
332. ref_req <= 0;
333. end
334. else if(end_cnt_780)begin
335. ref_req <= 1;
336. end
337. else if(ref_ack)begin
338. ref_req <= 0;
339. end
340.end
341.
342.
343.assign ref_ack = state_c==IDL && ref_req;
344.assign wr_ack = act2wir_start;
345.assign rd_ack = act2red_start;
346.
347.
348.always @(*)begin
349. dq_out <= wdata;
350.end
351.
352.
353.always @(posedge clk or negedge rst_n)begin
354. if(rst_n==1'b0)begin
355. dq_out_en <= 1'b0;
356. end
357. else if(act2wir_start)begin
358. dq_out_en <= 1'b1;
359. end
360. else if(end_cnt)begin
361. dq_out_en <= 1'b0;
362. end
363.end
364.
365.
366.always @(posedge clk or negedge rst_n)begin
367. if(rst_n==1'b0)begin
368. rdata <= 16'b0;
369. end
370. else begin
371. rdata <= dq_in;
372. end
373.end
374.
375.
376.always @(posedge clk or negedge rst_n)begin
377. if(rst_n==1'b0)begin
378. rdata_vld_ff0 <= 0;
379. end
380. else if(act2red_start)begin
381. rdata_vld_ff0 <= 1;
382. end
383. else if(end_cnt)begin
384. rdata_vld_ff0 <= 0;
385. end
386.end
387.
388.
389.always @(posedge clk or negedge rst_n)begin
390. if(rst_n==1'b0)begin
391. rdata_vld <= 0;
392. rdata_vld_ff1 <= 0;
393. rdata_vld_ff2 <= 0;
394. end
395. else begin
396. rdata_vld_ff1 <= rdata_vld_ff0;
397. rdata_vld_ff2 <= rdata_vld_ff1;
398. rdata_vld <= rdata_vld_ff2;
399. end
400.end
1.6 效果和总结
该工程得上板效果使用signaltap进行捕捉来观测的，因此不同开发板的上板效果是一样，那么下面就只介绍mp801的上板现象。

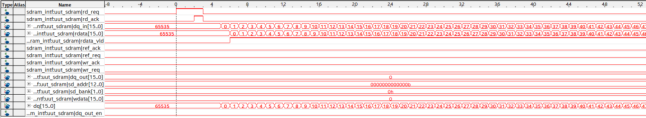

下图是写数据的情况，Bank地址为0。写入SDRAM的数据为0~255。

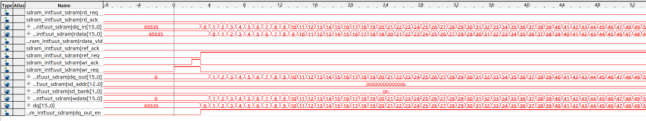

下图是读数据的情况，Bank地址为0，潜伏期为2，读出的数据为0~255。

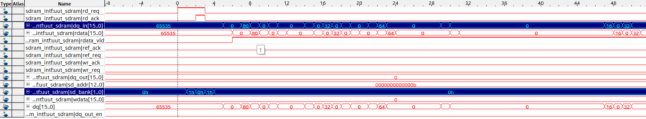

下图是读数据的情况，Bank地址为1，潜伏期为2，读出的数据不是0~255，这是因为我们写数据的地址是Bank0，而不是Bank1，Bank1中是没有数据，所以读出的数据就不是确定的。
感兴趣的朋友也可以访问mdy论坛进行FPGA相关工程设计学习，也可以看一下我们往期的文章。
扫一扫
2546
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
