边缘检测项目：摄像头配置指令模块ov7670_para代码解析
本文为明德扬原创文章，转载请注明出处！
摄像头配置指令模块ov7670_para的功能：列出了配置ov7670的寄存器的配置方式，包括了配置寄存器的顺序、是否读寄存器、是否写寄存器以及寄存器的地址和写入寄存器的数据。

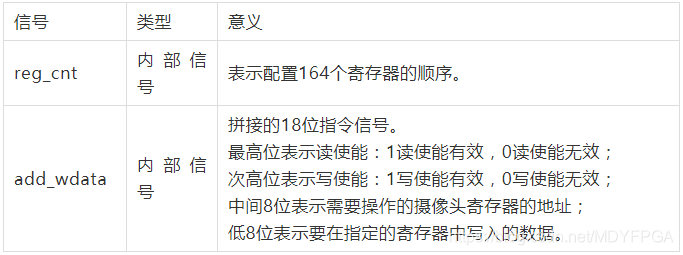

一、信号意义
二、举例说明
第1行，REG_NUM用来表示要配置的寄存器个数，164表示需要对164个寄存器进行操作。
reg_cnt中的01234等，则表示配置寄存器的顺序。第4行代码最先配置，然后是第5行至第8行。
add_wdata的结构如下表：
读写属性：0表示不操作；1表示写操作；2表示读操作；3表示先写后读操作。
例如第4行，add_wdata的值为{2’b11,16’h1204}。表示先产生写命令，写数据为8’h04，写地址为8’h12。然后再产生读命令，读地址为8’h12。
例如第5行，add_wdata的值为{2’b10,16’h40d0}。表示产生读命令，读地址为8’h40。
例如第6行，add_wdata的值为{2’b01,16’h3a04}。表示产生写命令，写数据为8’h04，写地址为8’h3a。
例如第7行，add_wdata的值为{2’b00,16’h3dc8}。表示不产生任何写命令和读命令，跳过。
三、参考代码
下面展出本模块的设计，欢迎进一步交流，如果需要整个工程源代码，欢迎与本人联系。
Parameter REG_NUM = 164;
always@(*) begin
case(reg_cnt)
0 : add_wdata = {2'b11,16'h1204}; //复位，VGA，RGB565 (00:YUV,04:RGB)(8x全局复位)
1 : add_wdata = {2'b11,16'h40d0}; //RGB565, 00-FF(d0)（YUV下要改01-FE(80))
2 : add_wdata = {2'b11,16'h3a04}; //TSLB(TSLB[3], COM13[0])00:YUYV, 01:YVYU, 10:UYVY(CbYCrY), 11:VYUY
3 : add_wdata = {2'b11,16'h3dc8}; //COM13(TSLB[3], COM13[0])00:YUYV, 01:YVYU, 10:UYVY(CbYCrY), 11:VYUY
4 : add_wdata = {2'b11,16'h1e31}; //默认01，Bit[5]水平镜像，Bit[4]竖直镜像
5 : add_wdata = {2'b11,16'h6b00}; //旁路PLL倍频；0x0A：关闭内部LDO；0x00：打开LDO
6 : add_wdata = {2'b11,16'h32b6}; //HREF 控制(80)
7 : add_wdata = {2'b11,16'h1713}; //HSTART 输出格式-行频开始高8位(11)
8 : add_wdata = {2'b11,16'h1801}; //HSTOP 输出格式-行频结束高8位(61)
9 : add_wdata = {2'b11,16'h1902}; //VSTART 输出格式-场频开始高8位(03)
10 : add_wdata = {2'b11,16'h1a7a}; //VSTOP 输出格式-场频结束高8位(7b)
11 : add_wdata = {2'b11,16'h030a}; //VREF 帧竖直方向控制(00)
12 : add_wdata = {2'b11,16'h0c00}; //DCW使能禁止(00)
13 : add_wdata = {2'b11,16'h3e10}; //PCLK分频00 Normal，10（1分频）,11（2分频）,12（4分频）,13（8分频）14（16分频）
14 : add_wdata = {2'b11,16'h7000}; //00:Normal, 80:移位1, 00:彩条, 80:渐变彩条
15 : add_wdata = {2'b11,16'h7100}; //00:Normal, 00:移位1, 80:彩条, 80：渐变彩条
16 : add_wdata = {2'b11,16'h7211}; //默认水平，垂直8抽样(11)
17 : add_wdata = {2'b11,16'h7300}; //DSP缩放时钟分频00 Normal，10（1分频）,11（2分频）,12（4分频）,13（8分频）14（16分频）
18 : add_wdata = {2'b11,16'ha202}; //默认像素始终延迟 (02)
19 : add_wdata = {2'b11,16'h1180}; //内部工作时钟设置，直接使用外部时钟源(80)
20 : add_wdata = {2'b11,16'h7a20};
21 : add_wdata = {2'b11,16'h7b1c};
22 : add_wdata = {2'b11,16'h7c28};
23 : add_wdata = {2'b11,16'h7d3c};
24 : add_wdata = {2'b11,16'h7e55};
25 : add_wdata = {2'b11,16'h7f68};
26 : add_wdata = {2'b11,16'h8076};
27 : add_wdata = {2'b11,16'h8180};
28 : add_wdata = {2'b11,16'h8288};
29 : add_wdata = {2'b11,16'h838f};
30 : add_wdata = {2'b11,16'h8496};
31 : add_wdata = {2'b11,16'h85a3};
32 : add_wdata = {2'b11,16'h86af};
33 : add_wdata = {2'b11,16'h87c4};
34 : add_wdata = {2'b11,16'h88d7};
35 : add_wdata = {2'b11,16'h89e8};
36 : add_wdata = {2'b11,16'h13e0};
37 : add_wdata = {2'b11,16'h0010};//
38 : add_wdata = {2'b11,16'h1000};
39 : add_wdata = {2'b11,16'h0d00};
40 : add_wdata = {2'b11,16'h1428};
41 : add_wdata = {2'b11,16'ha505};
42 : add_wdata = {2'b11,16'hab07};
43 : add_wdata = {2'b11,16'h2475};
44 : add_wdata = {2'b11,16'h2563};
45 : add_wdata = {2'b11,16'h26a5};
46 : add_wdata = {2'b11,16'h9f78};
47 : add_wdata = {2'b11,16'ha068};
48 : add_wdata = {2'b11,16'ha103};
49 : add_wdata = {2'b11,16'ha6df};
50 : add_wdata = {2'b11,16'ha7df};
51 : add_wdata = {2'b11,16'ha8f0};
52 : add_wdata = {2'b11,16'ha990};
53 : add_wdata = {2'b11,16'haa94};
54 : add_wdata = {2'b11,16'h13ef};
55 : add_wdata = {2'b11,16'h0e61};
56 : add_wdata = {2'b11,16'h0f4b};
57 : add_wdata = {2'b11,16'h1602};
58 : add_wdata = {2'b11,16'h2102};
59 : add_wdata = {2'b11,16'h2291};
60 : add_wdata = {2'b11,16'h2907};
61 : add_wdata = {2'b11,16'h330b};
62 : add_wdata = {2'b11,16'h350b};
63 : add_wdata = {2'b11,16'h371d};
64 : add_wdata = {2'b11,16'h3871};
65 : add_wdata = {2'b11,16'h392a};
66 : add_wdata = {2'b11,16'h3c78};
67 : add_wdata = {2'b11,16'h4d40};
68 : add_wdata = {2'b11,16'h4e20};
69 : add_wdata = {2'b11,16'h6900};
70 : add_wdata = {2'b11,16'h7419};
71 : add_wdata = {2'b11,16'h8d4f};
72 : add_wdata = {2'b11,16'h8e00};
73 : add_wdata = {2'b11,16'h8f00};
74 : add_wdata = {2'b11,16'h9000};
75 : add_wdata = {2'b11,16'h9100};
76 : add_wdata = {2'b11,16'h9200};
77 : add_wdata = {2'b11,16'h9600};
78 : add_wdata = {2'b11,16'h9a80};
79 : add_wdata = {2'b11,16'hb084};
80 : add_wdata = {2'b11,16'hb10c};
81 : add_wdata = {2'b11,16'hb20e};
82 : add_wdata = {2'b11,16'hb382};
83 : add_wdata = {2'b11,16'hb80a};
84 : add_wdata = {2'b11,16'h4314};
85 : add_wdata = {2'b11,16'h44f0};
86 : add_wdata = {2'b11,16'h4534};
87 : add_wdata = {2'b11,16'h4658};
88 : add_wdata = {2'b11,16'h4728};
89 : add_wdata = {2'b11,16'h483a};
90 : add_wdata = {2'b11,16'h5988};
91 : add_wdata = {2'b11,16'h5a88};
92 : add_wdata = {2'b11,16'h5b44};
93 : add_wdata = {2'b11,16'h5c67};
94 : add_wdata = {2'b11,16'h5d49};
95 : add_wdata = {2'b11,16'h5e0e};
96 : add_wdata = {2'b11,16'h6404};
97 : add_wdata = {2'b11,16'h6520};
98 : add_wdata = {2'b11,16'h6605};
99 : add_wdata = {2'b11,16'h9404};
100 : add_wdata = {2'b11,16'h9508};
101 : add_wdata = {2'b11,16'h6c0a};
102 : add_wdata = {2'b11,16'h6d55};
103 : add_wdata = {2'b11,16'h6e11};
104 : add_wdata = {2'b11,16'h6f9f};
105 : add_wdata = {2'b11,16'h6a40};
106 : add_wdata = {2'b11,16'h0140};
107 : add_wdata = {2'b11,16'h0240};
108 : add_wdata = {2'b11,16'h13e7};
109 : add_wdata = {2'b11,16'h1500};
110 : add_wdata = {2'b11,16'h4f80};
111 : add_wdata = {2'b11,16'h5080};
112 : add_wdata = {2'b11,16'h5100};
113 : add_wdata = {2'b11,16'h5222};
114 : add_wdata = {2'b11,16'h535e};
115 : add_wdata = {2'b11,16'h5480};
116 : add_wdata = {2'b11,16'h589e};
117 : add_wdata = {2'b11,16'h4108};
118 : add_wdata = {2'b11,16'h3f00};
119 : add_wdata = {2'b11,16'h7505};
120 : add_wdata = {2'b11,16'h76e1};
121 : add_wdata = {2'b11,16'h4c00};
122 : add_wdata = {2'b11,16'h7701};
123 : add_wdata = {2'b11,16'h4b09};
124 : add_wdata = {2'b11,16'hc9F0};//16'hc960;
125 : add_wdata = {2'b11,16'h4138};
126 : add_wdata = {2'b11,16'h5640};
127 : add_wdata = {2'b11,16'h3411};
128 : add_wdata = {2'b11,16'h3b02};
129 : add_wdata = {2'b11,16'ha489};
130 : add_wdata = {2'b11,16'h9600};
131 : add_wdata = {2'b11,16'h9730};
132 : add_wdata = {2'b11,16'h9820};
133 : add_wdata = {2'b11,16'h9930};
134 : add_wdata = {2'b11,16'h9a84};
135 : add_wdata = {2'b11,16'h9b29};
136 : add_wdata = {2'b11,16'h9c03};
137 : add_wdata = {2'b11,16'h9d4c};
138 : add_wdata = {2'b11,16'h9e3f};
139 : add_wdata = {2'b11,16'h7804};
140 :add_wdata = {2'b11,16'h7901};
141 :add_wdata = {2'b11,16'hc8f0};
142 :add_wdata = {2'b11,16'h790f};
143 :add_wdata = {2'b11,16'hc800};
144 :add_wdata = {2'b11,16'h7910};
145 :add_wdata = {2'b11,16'hc87e};
146 :add_wdata = {2'b11,16'h790a};
147 :add_wdata = {2'b11,16'hc880};
148 :add_wdata = {2'b11,16'h790b};
149 :add_wdata = {2'b11,16'hc801};
150 :add_wdata = {2'b11,16'h790c};
151 :add_wdata = {2'b11,16'hc80f};
152 :add_wdata = {2'b11,16'h790d};
153 :add_wdata = {2'b11,16'hc820};
154 :add_wdata = {2'b11,16'h7909};
155 :add_wdata = {2'b11,16'hc880};
156 :add_wdata = {2'b11,16'h7902};
157 :add_wdata = {2'b11,16'hc8c0};
158 :add_wdata = {2'b11,16'h7903};
159 :add_wdata = {2'b11,16'hc840};
160 :add_wdata = {2'b11,16'h7905};
161 :add_wdata = {2'b11,16'hc830};
162 :add_wdata = {2'b11,16'h7926};
163 : add_wdata = {2'b11,16'h0903};
164 : add_wdata = {2'b11,16'h3b42};
default : add_wdata = 0;
endcase
end
明德扬专注FPGA研究，我司正在连载两本书籍： 《基于FPGA至简设计法实现的图像边缘检测系统》、《ASIC和FPGA时序约束理论与应用》，有兴趣可至明德扬论坛 www.fpgabbs.com 观看。也欢迎加入Q群（838209674），及时获取最新的文章信息。
